聯發科MTK6762 Helio P22 核心板用途規格
MTK6762是一款髙性能低功耗的4G全網通安卓智能模塊，此模塊支持26/3G/46移動，聯通，電信等多種網路制式，支持LTE Cat-7高速網路，是面向全球市場TDD-LTE/ FDD-LTE/WCDMA/TD-SCDMA/EVDO/CDMA/GSM網路制式的智能無線通信模塊，
MTK6762模塊采用12nm制程八核 Cortex-A53、最高主頻2.0GHz處理器，板載記憶體為1GB+8GB（2GB+16GB、3GB+32GB、4GB+64GB），搭載 Android9.0作業系統，支持2.4G/5G雙頻WiFi、藍牙5.0、GNSS（GPS/北斗/Glonass）、電源管理、充放電、音視頻編解碼等，提供豐富資料介面，包含LCM，Touch、Camera*3、USB、UART、I2C、SPI、I2S、ADC、 Keypad、GPIOs等，可外接多種模塊，包括3D人臉識別模組、NFC，一維二維掃描、RFID、指紋、刷卡、安全加密、身份識別、高頻超高頻模塊、紅外、以太網、車載雷達、OBD等等，

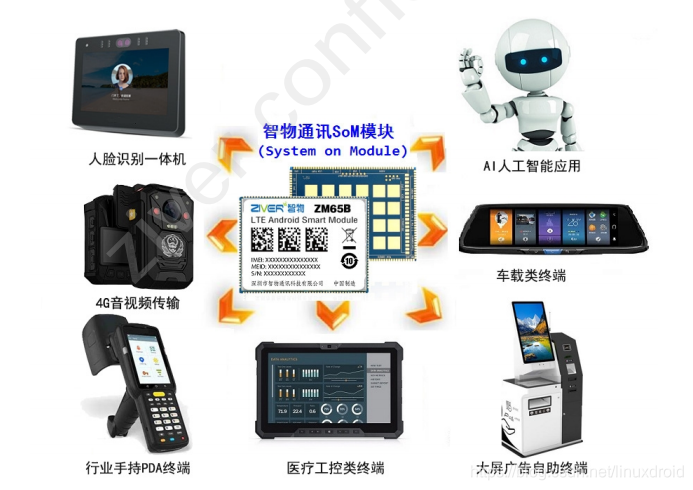

MTK6762模塊大小為38.5mm*52.5mm*2.85mm，適合各類對結構尺寸要求更高的產品，產品廣泛應用于4G音視頻傳輸、智能手持終端、智能車載設備、機器視覺與機器人、智能資訊采集設備、智能PoS收銀機、安防監控、行業平板、療與工業設備以及其他行業應用設計等多種領域，
產品特性
處理器：Mediatek Helio P22（MT6762） 12nm工藝制程八核 Coretex-A53（64bit）最高20GHz
GPU：IMG GE8320 ＠650MHZ
記憶體：1GB LPDDR3（Optional 2G/3G/4G）
8G eMMC（Optional 16G/32G/64G)
網路頻段:
LTE Cat-7，支持全球主流頻段，默認國內頻段*
2G GSM:850/900/1800/1900MHz
2G/3G EVDO/ CDMA: BCO
3G TD-SCDMA: B34/B39
3G WCDMA: B1/ B2/B5（B6）/B8
4G TDD-LTE Band: B38/B39/B40/B41
4G FDD-LTE Band: B1（B4）/B2/B3/B5（B19）/B7/B8/B20（B12/B17）
無線連接:
WIFI:雙頻（2.4/5GHZ）支持802.11 a/b/g/n/ac，支持AP熱點
BT:Bluetooth 5.0
GNSS:GPS/北斗/ Glonass/ Galileo/QZSS，支持A-GPS
FM:支持 FM Radio
顯示介面:
介面型別:MIPI DSI 4 lane x1 LCM
最大解析度:HD+(1600*720)60fps
支持1-100寸顯示屏，可擴展RGB/LVDS/EDP/HDM介面
/*電源管理:
高效能低功耗，可支持快充技術
顯示屏:
Interface:Reserve MIPI CSI 8 lane LCM
解析度: Support up to WQHD（2560+1440）/FHD（1920*1080）/HD等
LCM尺寸:不受限制*/
攝像頭介面:
介面型別:MIPI CSI 4 lane x3 Camera
視頻編碼器:
支持3路攝像頭，最高支持21MP@30fps
支持HW Dual CAM雙攝雙錄功能
視頻解碼:1080P @30FPS,H.264/H.265
視頻編碼:1080P @30FPS,H.264
音頻介面:
揚聲器*2
麥克風*2
聽筒
耳機
Io介面:
l2S*1
UART*2，最高速率961200bps
l2C*7，速率100K/400K/3.4Mbps(DMA)
SPI*3
PWM*5
EINT*14
ADC*1
Keypads(用戶可自定義)
GPIOs若干(IO引腳可復用)
SDIO介面:
一路SD卡介面，支持熱插拔
SIM卡介面：
支持雙SIM卡，雙卡雙待
USB 介面:
USB2.0，最高速率480Mbps
支持USB(OTG)
天線介面：
LTE_MAIN主集天線，LTE_DRX分集天線
WiFi/BT/GNSS天線，GNSS獨立天線
電源管理：
內置電源管理IC，支持充放電
作業系統：
Android 9.0
物理特性：
尺寸38.5*52.5*2.85mm
172pin LCC+22pin(非常用)LGA
作業環境：
輸入電壓 3.5V~4.2V
作業溫度:-20°C~+70°C
配套開發板或底板作業

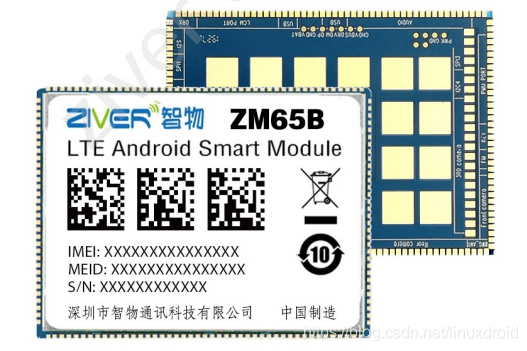

ZM65B（MTK6762）模塊尺寸規格為:38.5mm *52.5mm*2.85mm，實物圖如下:
更多資料與相關方案了解，請咨詢智物通訊
