任務分析

定時器控制流水燈

知識儲備

相關暫存器知識

由于我手上的開發板LED1，LED2，KEY1對應的引腳分別是P1_0,P1_1,P1_2，所以我下面主要介紹和P1相關的暫存器，其他埠類似，

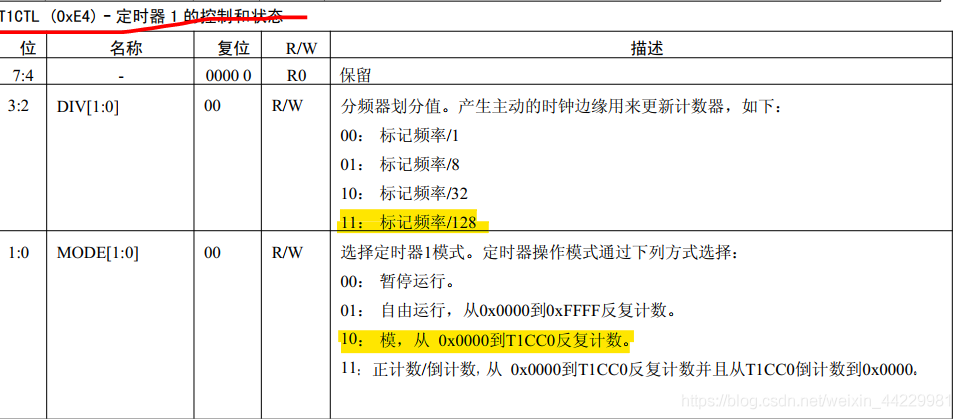

T1CTL-定時器1的控制和狀態

在這里插入圖片描述
令T1CTL = 0x0e即可使定時器1處于模模式，128分頻

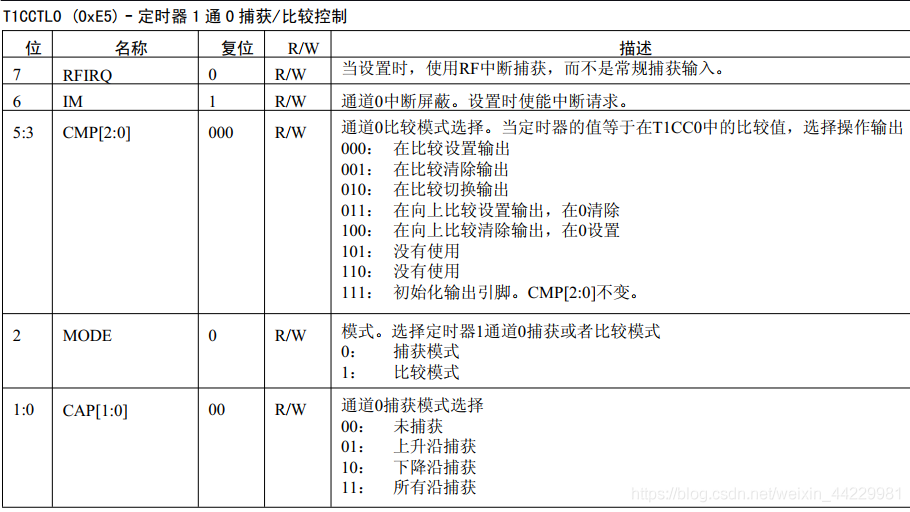

T1CCTL0-定時器1通道0捕獲/比較控制

在這里插入圖片描述
即令T1CCTL0 |= 0x04;即可開啟定時器1通道0的比較模式

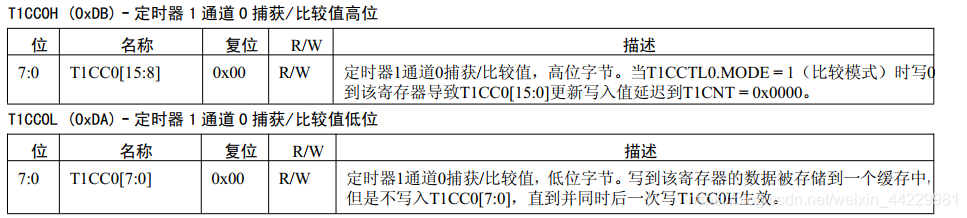

T1CC0H和T1CC0L-定時器1通道0捕獲/比較值的高低位

在這里插入圖片描述
即令T1CC0L = 0xd4;，T1CC0H=0x30;就可以使定時器每過0.1s觸發一次中斷
根據公式

（CC2530晶振頻率為16MHz，上面我們定義了128分頻，所以定時器計數周期如上.）

最后再加上下面兩行代碼即可

  T1IE = 1;//定時器1中斷使能
  EA = 1;//開啟總中斷

代碼

#include <ioCC2530.h>

#define KEY1 P1_2
#define LED1 P1_0
#define LED2 P1_1

unsigned int TimeFlag = 0;

void PortInit()
{
  P1SEL &= ~0x07;
  P1DIR |= 0x03;
  P1DIR &= ~0x04;
}

void Timer1Init()
{
  T1CC0L = 0xd4;//最大計數值的低8位
  T1CC0H = 0x30;//最大計數值的高8位
  //系統頻率是16MHz，下面T1CTL = 0x0e定義了分頻系數是128，可以根據計算公式算出來
  //0.1s的值是0x30d4
  T1CCTL0 |= 0x04;//開啟輸出0的通道比較模式
  T1IE = 1;//定時器1中斷使能
  EA = 1;//開啟總中斷
  T1CTL = 0x0e;//模模式，128分頻
}

void delay(unsigned int i)
{
  while(i--);
}

#pragma vector = T1_VECTOR
__interrupt void T1_vector()
{
  T1STAT &= ~0x20;
  TimeFlag++;
  if(TimeFlag == 10)
  {
    LED1 = ~LED1;
  }
}

void main()
{
  PortInit();
  Timer1Init();
  LED1 = 1;
  LED2 = 1;
  while(1)
  {

  }
}

部分代碼分析

定時器初始化函式

void Timer1Init()
{
  T1CC0L = 0xd4;//最大計數值的低8位
  T1CC0H = 0x30;//最大計數值的高8位
  //系統頻率是16MHz，下面T1CTL = 0x0e定義了分頻系數是128，可以根據計算公式算出來
  //0.1s的值是0x30d4
  T1CCTL0 |= 0x04;//開啟輸出0的通道比較模式
  T1IE = 1;//定時器1中斷使能
  EA = 1;//開啟總中斷
  T1CTL = 0x0e;//模模式，128分頻
}

中斷回呼函式

#pragma vector = T1_VECTOR
__interrupt void T1_vector()
{
  T1STAT &= ~0x20;
  TimeFlag++;
  if(TimeFlag == 10)
  {
  	LED1 = ~LED1;
  }

}

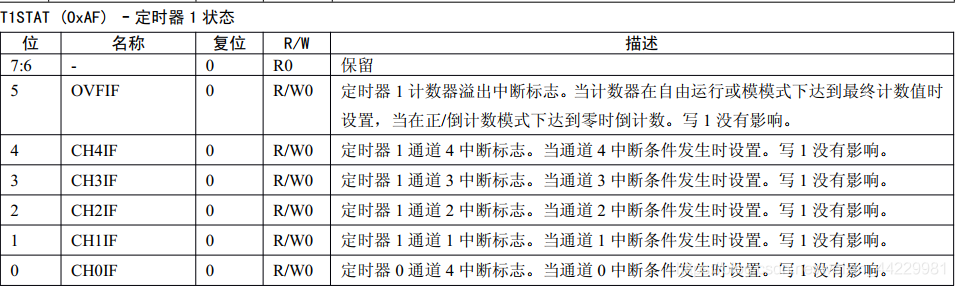

其中 T1STAT &= ~0x20; 作用置1定時器1資料溢位標志位
在這里插入圖片描述
