LD3320語音模塊和Arduino的串口通信控制小車的方向
設計程序
(1)連接模塊與芯片是 LD3320 ,Aduino的Wemos
(2)通信方式為串口通信
(3)代碼的講解
前言
今天心血來潮想通過LD3320模塊以通信的方式來控制小車的方向,當然你們也可用這代碼來簡單改一下來控制家電 比如電燈,更好的了解物聯網的基本操作,多動手去完成一個一個成品或專案,培養研發的樂趣,這才是打開正確的學習方式,

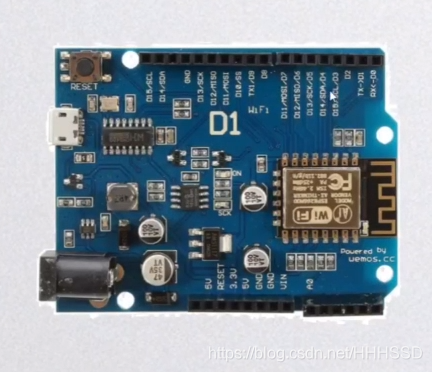

WeMos D1 的特性
1 基于ESP-8266EX
2 ARDUINO兼容, 使用RDUINO IDE來編程
3 11*I/O引腳
4 1 * ADC 引腳(輸入范圍0 ~ 3.3)
5 板載5V 1A 開關電源 (高輸入電壓24V)
引腳的連接
LD3320—Arduino
3.3V—3.3V
TXD—D3
RXD—D2
GND—GND

代碼的講解
LD3320模塊從淘寶上買的時候,就會有相關的例程代碼我們的語音部分的代碼可以直接從上面去改,如圖我是直接用普通模式的代碼來做的,LD3320我們不用了解全部的代碼,因為我們改的部分只有3個部分,懂得那3個部分就行,第一個部分是 User_handle(uint8 dat) 用戶執行函式 第二部分為 LD_AsrAddFixed()向LD模塊添加關鍵詞 第三部分 //識別碼客戶修改處 如圖




接下來我先放 LD3320模塊的代碼

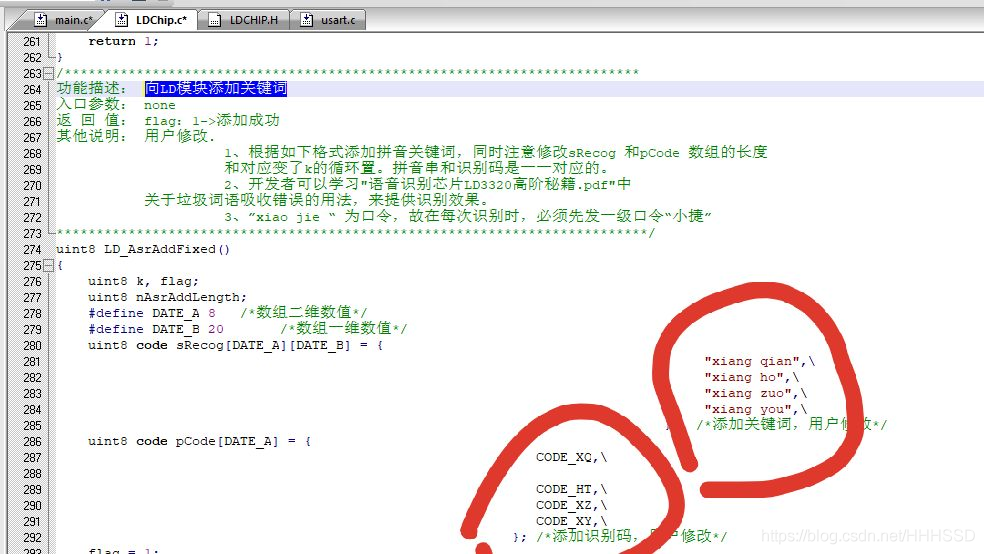

LD_AsrAddFixed();
/************************************************************************
功能描述: 向LD模塊添加關鍵詞
入口引數: none
返 回 值: flag:1->添加成功
其他說明: 用戶修改.
1、根據如下格式添加拼音關鍵詞,同時注意修改sRecog 和pCode 陣列的長度
和對應變了k的回圈置,拼音串和識別碼是一一對應的,
2、開發者可以學習"語音識別芯片LD3320高階秘籍.pdf"中
關于垃圾詞語吸收錯誤的用法,來提供識別效果,
3、”xiao jie “ 為口令,故在每次識別時,必須先發一級口令“小捷”
**************************************************************************/
uint8 LD_AsrAddFixed()
{
uint8 k, flag;
uint8 nAsrAddLength;
#define DATE_A 8 /*陣列二維數值*/
#define DATE_B 20 /*陣列一維數值*/
uint8 code sRecog[DATE_A][DATE_B] = { //該部份是你想輸入的語音口令的拼音
"xiang qian",\
"xiang ho",\
"xiang zuo",\
"xiang you",\
}; /*添加關鍵詞,用戶修改*/
uint8 code pCode[DATE_A] = { //該部分是對應著拼音來寫的識別碼
CODE_XQ,\
CODE_HT,\
CODE_XZ,\
CODE_XY,\
}; /*添加識別碼,用戶修改*/
flag = 1;
for (k=0; k<DATE_A; k++)
{
if(LD_Check_ASRBusyFlag_b2() == 0)
{
flag = 0;
break;
}
LD_WriteReg(0xc1, pCode[k] );
LD_WriteReg(0xc3, 0 );
LD_WriteReg(0x08, 0x04);
delay(1);
LD_WriteReg(0x08, 0x00);
delay(1);
for (nAsrAddLength=0; nAsrAddLength<DATE_B; nAsrAddLength++)
{
if (sRecog[k][nAsrAddLength] == 0)
break;
LD_WriteReg(0x5, sRecog[k][nAsrAddLength]);
}
LD_WriteReg(0xb9, nAsrAddLength);
LD_WriteReg(0xb2, 0xff);
LD_WriteReg(0x37, 0x04);
}
return flag;
}
LD_AsrAddFixed();
/***********************************************************

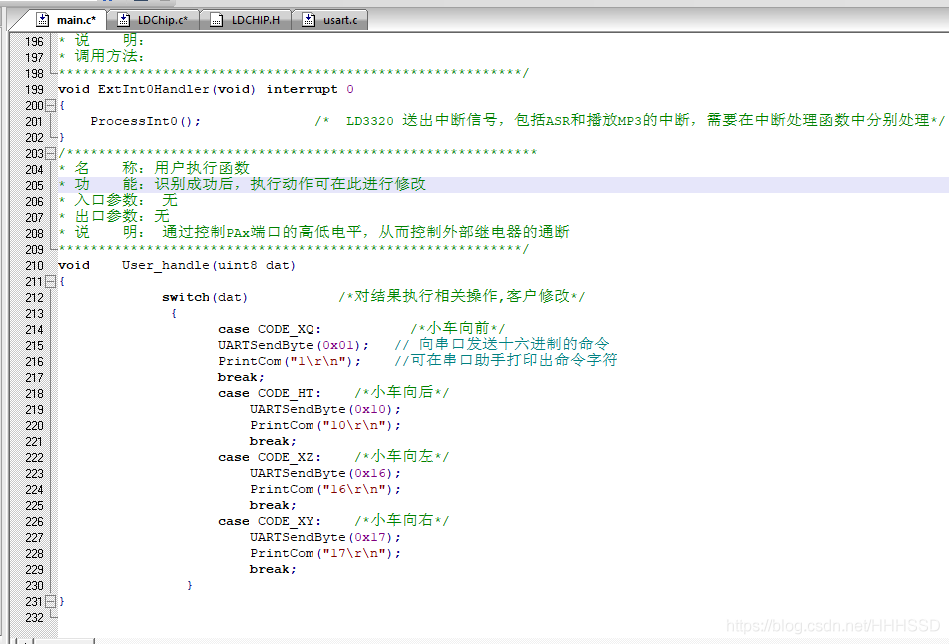

* 名 稱:用戶執行函式
* 功 能:識別成功后,執行動作可在此進行修改
* 入口引數: 無
* 出口引數:無
* 說 明: 通過控制PAx埠的高低電平,從而控制外部繼電器的通斷
**********************************************************/
void User_handle(uint8 dat)
{
switch(dat) /*對結果執行相關操作,客戶修改*/
{
case CODE_XQ: /*小車向前*/
UARTSendByte(0x01); // 向串口發送十六進制的命令
PrintCom("1\r\n"); //可在串口助手列印出命令字符
break;
case CODE_HT: /*小車向后*/
UARTSendByte(0x10);
PrintCom("10\r\n");
break;
case CODE_XZ: /*小車向左*/
UARTSendByte(0x16);
PrintCom("16\r\n");
break;
case CODE_XY: /*小車向右*/
UARTSendByte(0x17);
PrintCom("17\r\n");
break;
}
}

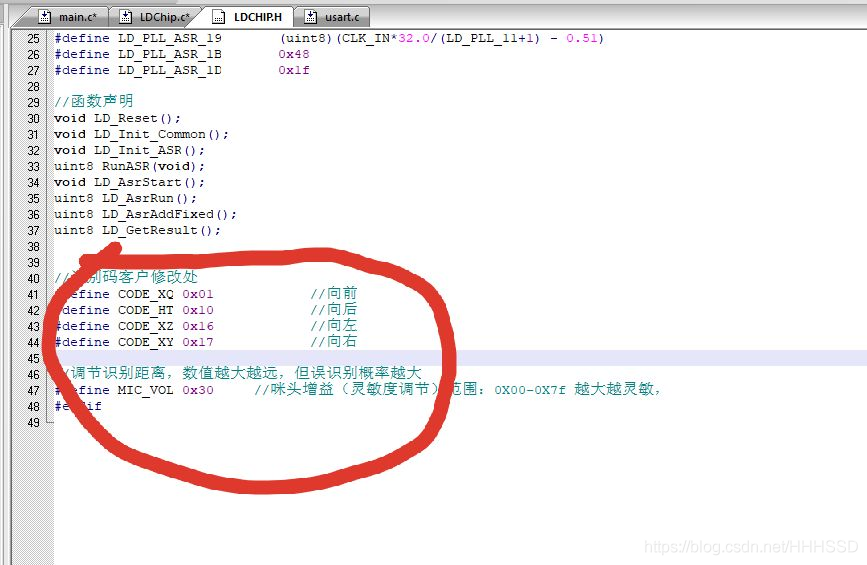

LDCHIP.H檔案中 找到自行修改自己需要的代碼
//識別碼客戶修改處
#define CODE_XQ 0x01 //向前
#define CODE_HT 0x10 //向后
#define CODE_XZ 0x16 //向左
#define CODE_XY 0x17 //向右
接下來是Arduino 的代碼(該段代碼為接收語音模塊的串口信號代碼,語音模塊每接收到一個指令,Wemos芯片的對應引腳就會產生相應的電平變化,我們可以利用這變化來設定相應的引腳中斷,因為想到大伙不一定做小車,因此我只發了這段代碼給大伙去開發,大家除錯時可以用LED燈,或蜂鳴器去除錯相應的引腳,當然有也可以用示波器)
#include<SoftwareSerial.h> //需要呼叫這個庫實作串口通信
void setup() {
pinMode(D3,OUTPUT); //設定IO口D3為輸出模式
pinMode(D4,OUTPUT); //設定IO口D4為輸出模式
Serial.begin(9600);
digitalWrite(D2,LOW); //給D2口低電平
digitalWrite(D3,LOW); //給D3口低電平
delay(3000);
}
void loop() {
int cmd;
if(Serial.available() > 0){
cmd = Serial.read();
switch(cmd)
{
case 1: //前面提到的讀取到1表示向前
digitalWrite(D3,HIGH);//當喊“向前”時,可以看到Arduino上的D3會置高
break;
case 10:
digitalWrite(D3,LOW);//當喊“向前”時,可以看到Arduino上的D3會置低
break;
break;
case 0x16:
digitalWrite(D4,HIGH);//當喊“向前”時,可以看到Arduino上的D4會置高
break;
case 0x17:
digitalWrite(D4,LOW);//當喊“向前”時,可以看到Arduino上的D4會置低
break;
default:
break;
}
}
}
