web 大資料可視化 使用的是echarts圖表庫，ECharts
提供了常規的折線圖、柱狀圖、散點圖、餅圖、K線圖，用于統計的盒形圖，用于地理資料可視化的地圖、熱力圖、線圖，用于關系資料可視化的關系圖、treemap、旭日圖，多維資料可視化的平行坐標，還有用于
BI 的漏斗圖，儀表盤，并且支持圖與圖之間的混搭，

話不多說，先上效果圖！

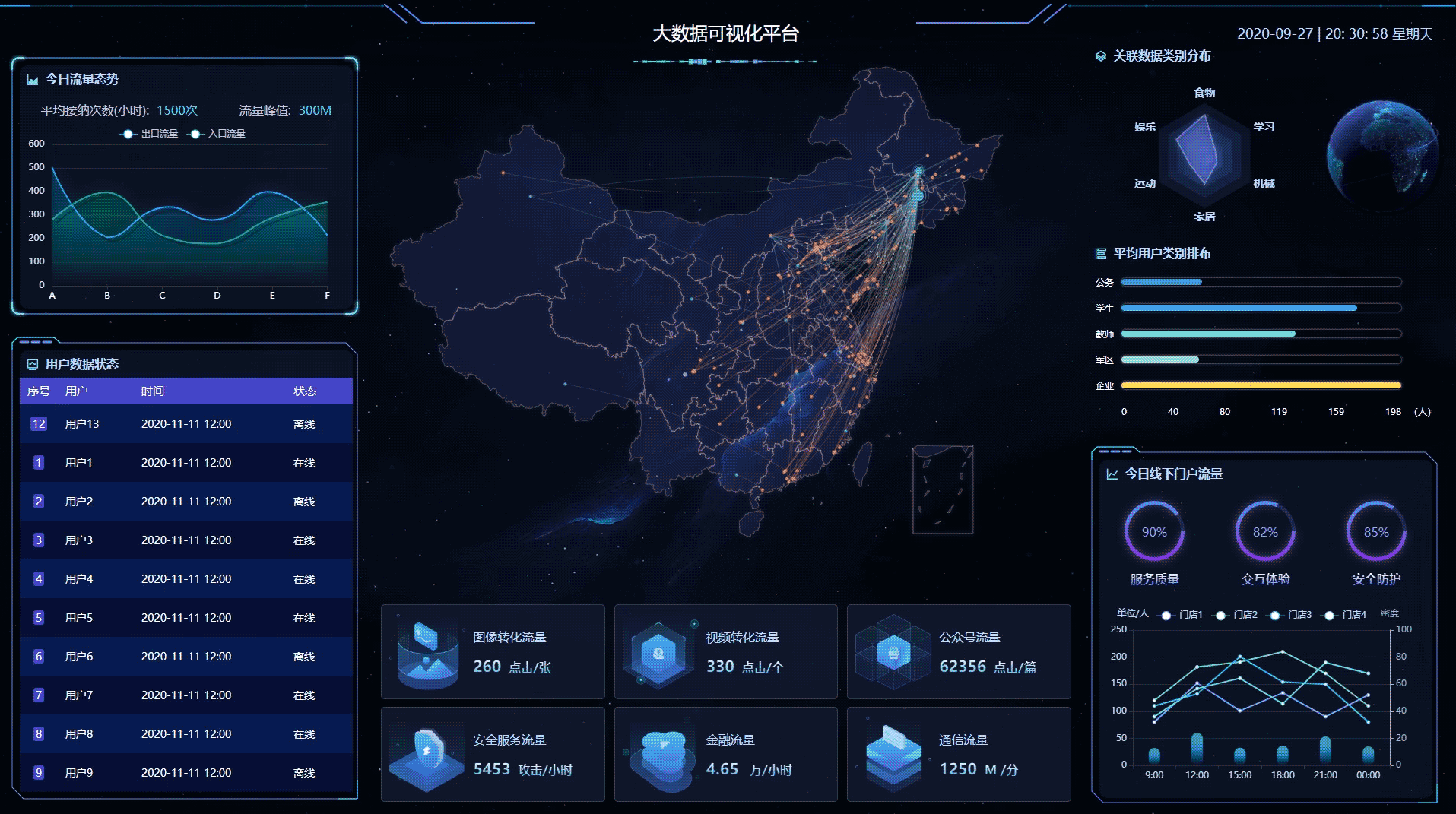

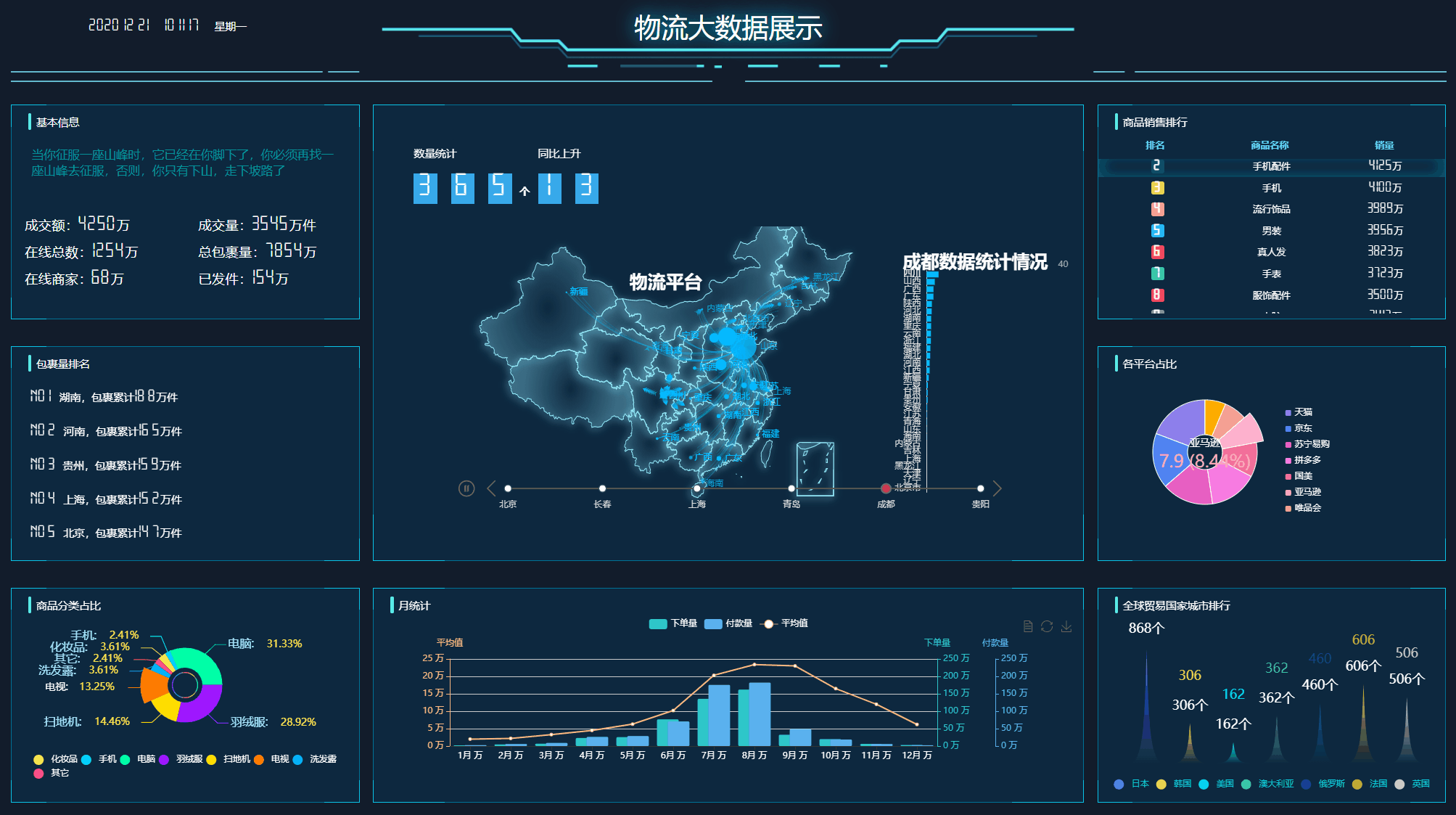

大資料展示

在線演示地址

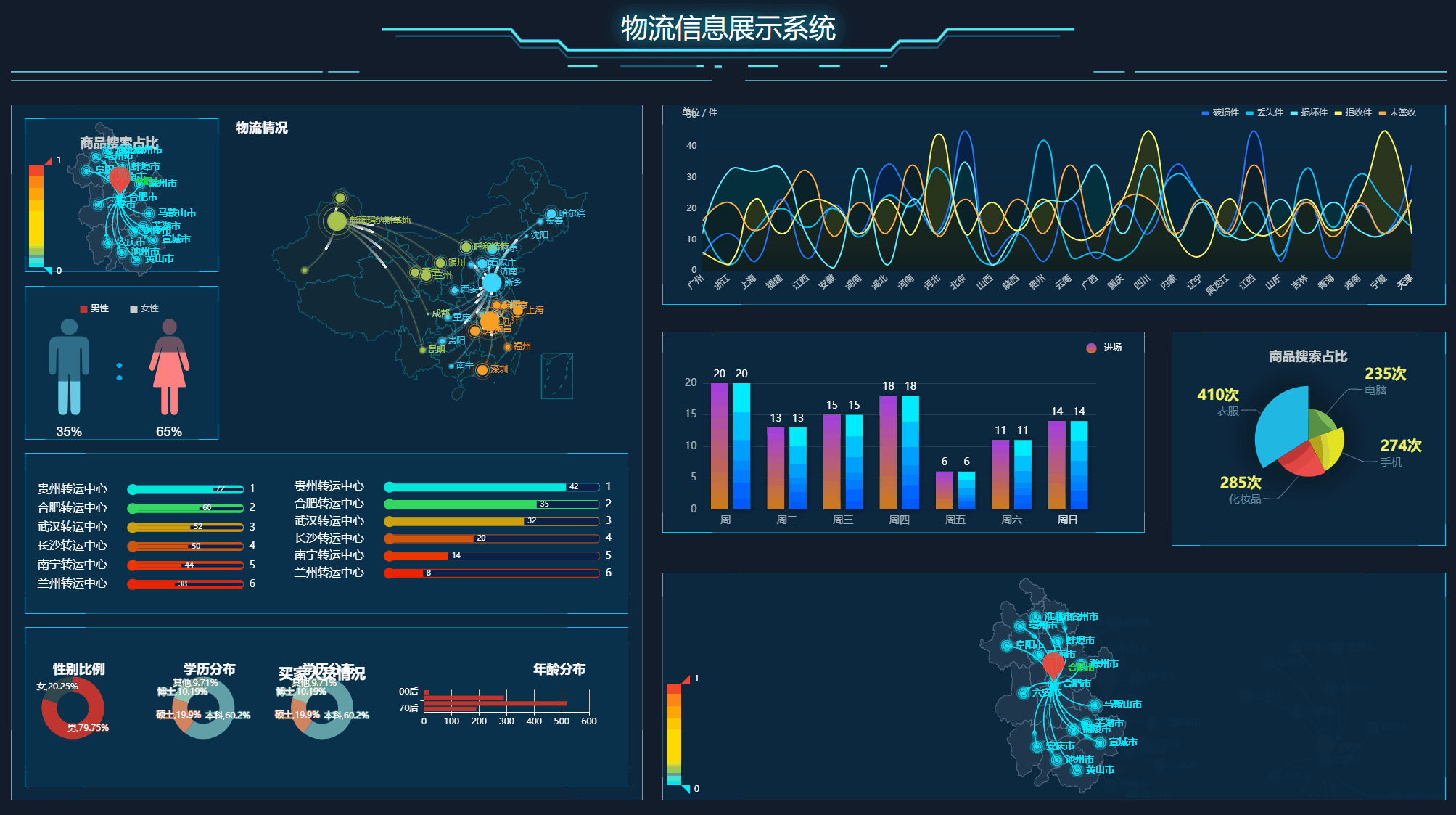

資訊展示系統

在線演示地址

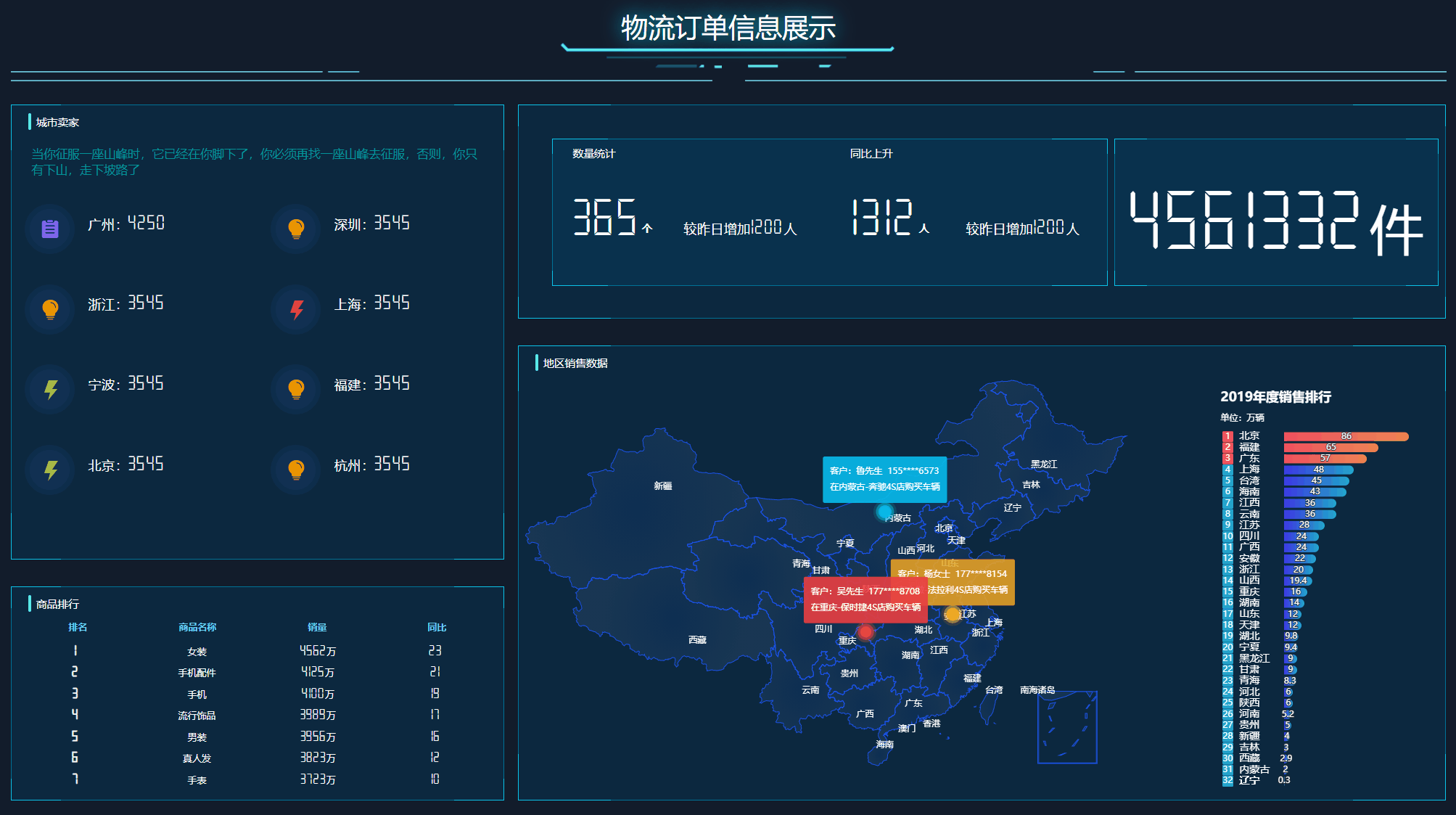

訂單資訊展示

在線演示地址

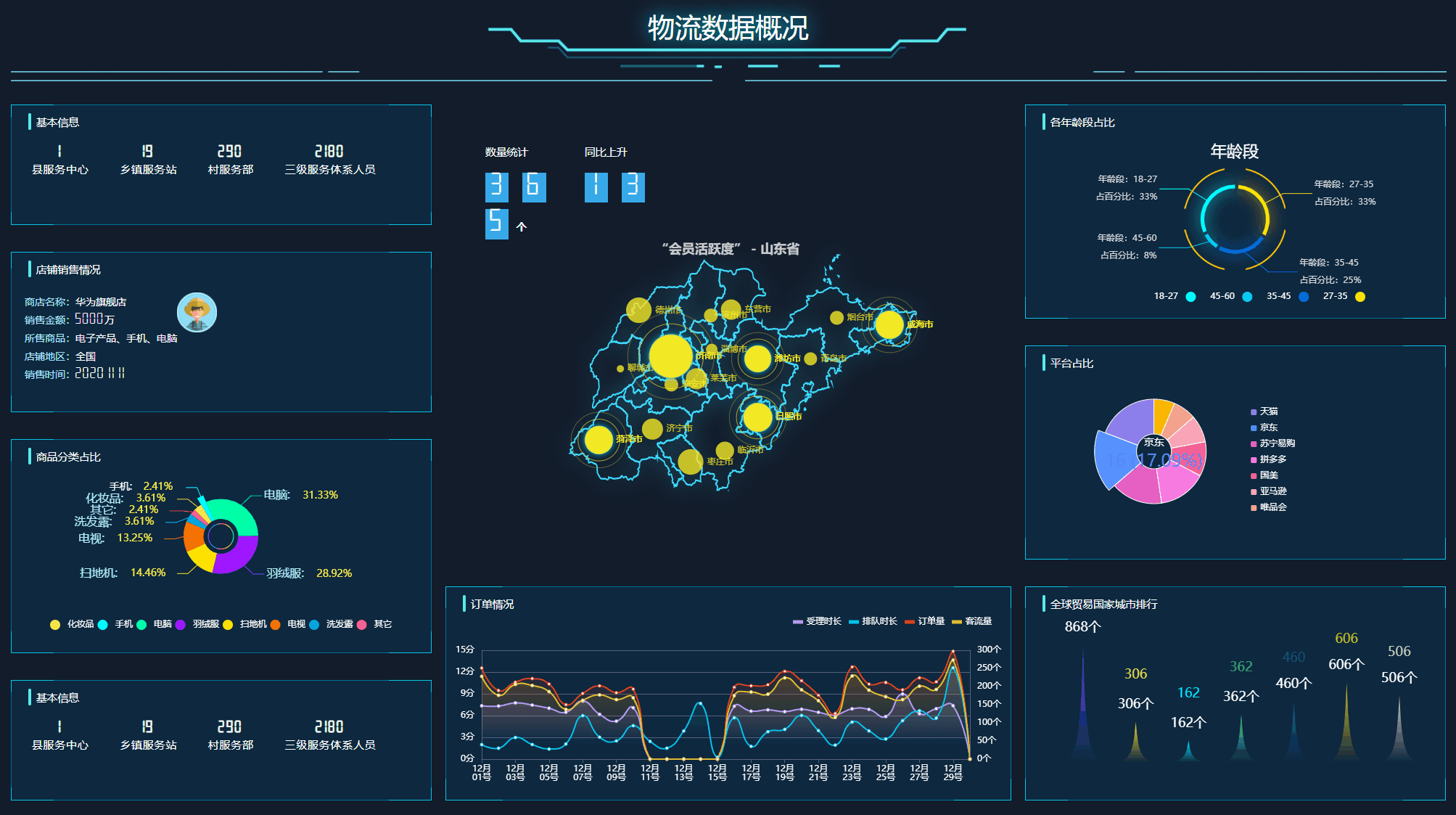

資料概況

在線演示地址

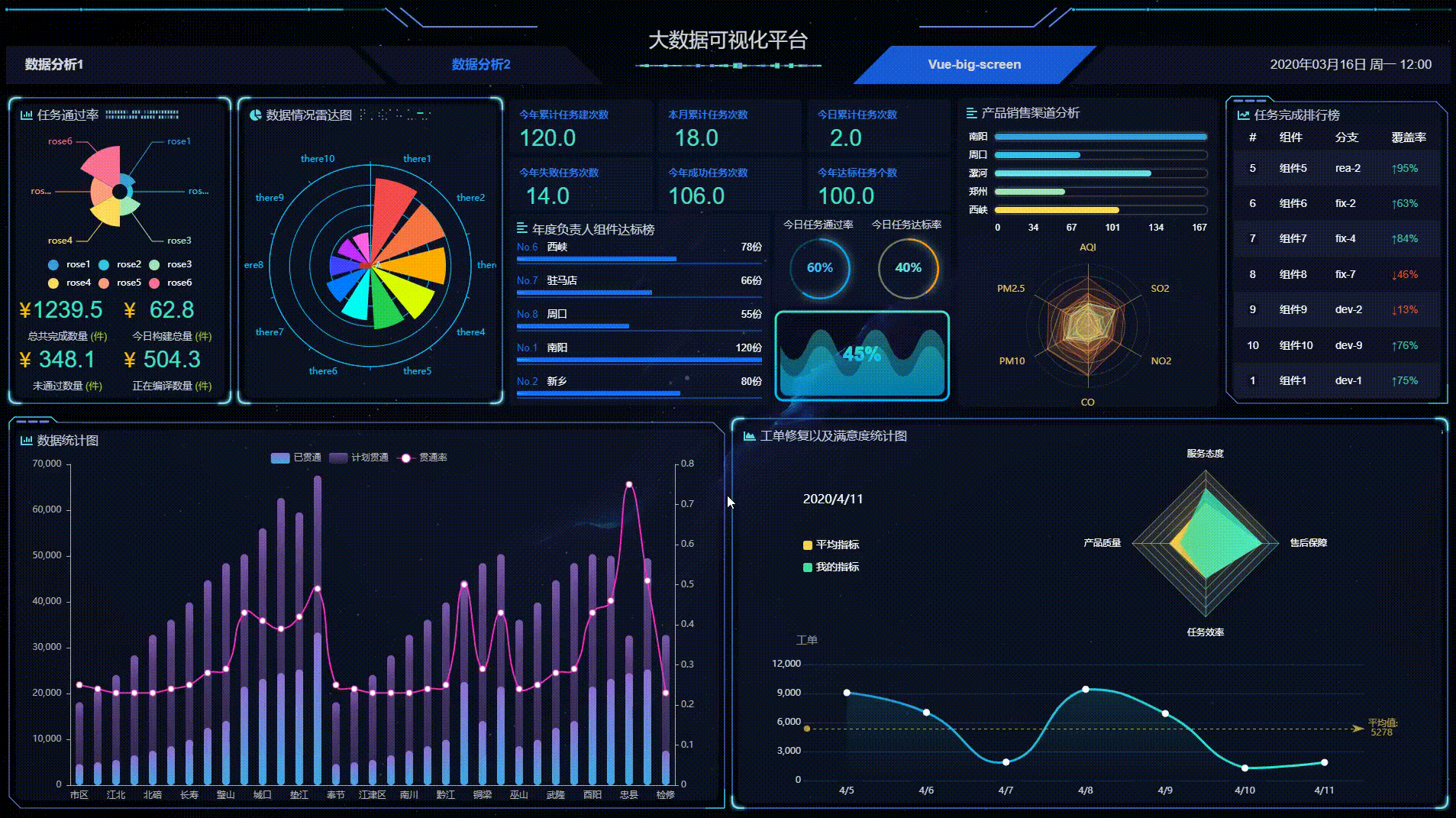

vue大資料可視化平臺

一、專案描述

• 一個基于 Vue、Datav、Echart 框架的 " 資料大屏專案 "，通過 Vue 組件實作資料動態重繪渲染，內部圖表可實作自由替換，部分圖表使用 DataV 自帶組件，可進行更改，詳情請點擊下方 DataV 檔案，
• 專案需要全屏展示（按 F11），
• 專案部磁區域使用了全域注冊方式，增加了打包體積，在實際運用中請使用 按需引入，
• 拉取專案之后，建議按照自己的功能區域重命名檔案，現以簡單的位置進行區分，
• 專案環境：Vue-cli-3.0、DataV-2.7.3、Echarts-4.6.0(如果5.x版本有問題，請切換到4.x版本)、Webpack-4.0、Npm-6.13、Node-v12.16，

友情鏈接：

1. Vue 官方檔案
2. DataV 官方檔案
3. echarts 實體，echarts API 檔案

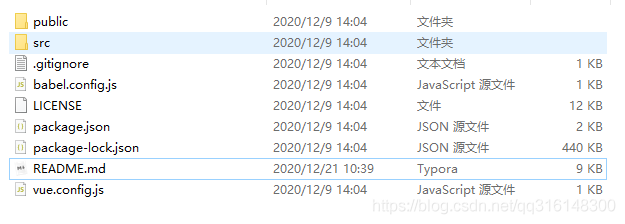

檔案目錄

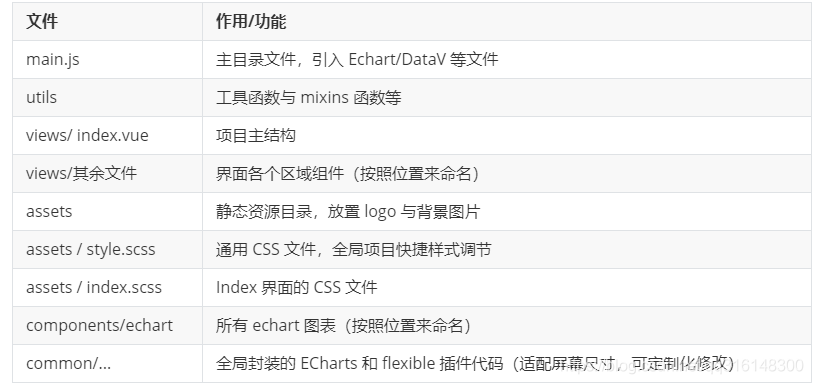

二、主要檔案介紹

三、使用介紹

啟動專案

需要提前安裝好 nodejs 與 npm,下載專案后在專案主目錄下運行 npm/cnpm install 拉取依賴包，安裝完依賴包之后然后使用 vue-cli 或者直接使用命令npm run serve，就可以啟動專案，啟動專案后需要手動全屏（按 F11），如果編譯專案的時候提示沒有 DataV 框架的依賴，輸入 npm install @jiaminghi/data-view 或者 yarn add @jiaminghi/data-view 進行手動安裝，

封裝組件渲染圖表

所有的 ECharts 圖表都是基于 common/echart/index.vue 封裝組件創建的，已經對資料和螢屏改動進行了監聽，能夠動態渲染圖表資料和大小，在監聽視窗小大的模塊，使用了防抖函式來控制更新頻率，節約瀏覽器性能，

專案配置了默認的 ECharts 圖表樣式，檔案地址：common/echart/theme.json，

封裝的渲染圖表組件支持傳入以下引數，可根據業務需求自行添加/洗掉，

動態渲染圖表

動態渲染圖表案例為 components 目錄下各個圖表組件，index 檔案負責資料獲取和處理，chart 檔案負責監聽和資料渲染，

chart 檔案的主要邏輯為：

<template>
  <div>
    <Echart :options="options" id="id" height="height" width="width" ></Echart>
  </div>
</template>

<script>
  // 引入封裝組件
import Echart from '@/common/echart'
export default {
  // 定義配置資料
  data(){ return { options: {}}},
  // 宣告組件
  components: { Echart},
  // 接收資料
  props: {
    cdata: {
      type: Object,
      default: () => ({})
    },
  },
  // 進行監聽，也可以使用 computed 計算屬性實作此功能
  watch: {
    cdata: {
      handler (newData) {
        this.options ={
          // 這里撰寫 ECharts 配置
        }
      },
      // 立即監聽
      immediate: true,
      // 深度監聽
      deep: true
    }
  }
};
</script>

復用圖表組件

復用圖表組件案例為中間部分的 任務通過率與任務達標率 模塊，兩個圖表類似，區別在于顏色和主要渲染資料，只需要傳入對應的唯一 id 和樣式，然后在復用的組件 components/echart/center/centerChartRate 里進行接收并在對應位置賦值即可，

如：在呼叫處 views/center.vue 里去定義好資料并傳入組件

//組件呼叫
<span>今日任務通過率</span>
<centerChart :id="rate[0].id" :tips="rate[0].tips" :colorObj="rate[0].colorData" />

<span>今日任務達標率</span>
<centerChart :id="rate[1].id" :tips="rate[1].tips" :colorObj="rate[1].colorData" />

...
import centerChart from "@/components/echart/center/centerChartRate";

data() {
  return {
    rate: [
      {
        id: "centerRate1",
        tips: 60,
        ...
      },
      {
        id: "centerRate2",
        tips: 40,
        colorData: {
          ...
        }
      }
    ]
  }
}

更換邊框

邊框是使用了 DataV 自帶的組件，只需要去 views 目錄下去尋找對應的位置去查找并替換就可以，具體的種類請去 DavaV 官網查看
如：

<dv-border-box-1></dv-border-box-1>
<dv-border-box-2></dv-border-box-2>
<dv-border-box-3></dv-border-box-3>

更換圖表

直接進入 components/echart 下的檔案修改成你要的 echarts 模樣，可以去echarts 官方社區 官方社區里面查看案例，

Mixins 解決自適應適配功能

使用 mixins 注入解決了界面大小變動圖表自適應適配的功能，函式在 utils/resizeMixins.js 中，應用在 common/echart/index.vue 的封裝渲染組件，主要是對 this.chart 進行了功能注入，

螢屏適配

本專案借助了 flexible 插件，通過改變 rem 的值來進行適配，原設計為 1920px， ，適配區間為：1366px ~ 2560px，本專案有根據實際情況進行源檔案的更改，小螢屏（如:寬為 1366px）需要自己舍棄部分動態組件進行適配，如’動態文字變換組件’會影響布局，需要手動換成一般節點，

// flexible檔案位置: `common/flexible.js`,修改部分如下
function refreshRem() {
  var width = docEl.getBoundingClientRect().width;
  // 最小1366px，最大適配2560px
  if (width / dpr < 1366) {
    width = 1366 * dpr;
  } else if (width / dpr > 2560) {
    width = 2560 * dpr;
  }
  // 原專案是1920px我設定成24等份，這樣1rem就是80px
  var rem = width / 24;
  docEl.style.fontSize = rem + 'px';
  flexible.rem = win.rem = rem;
}

請求資料

現在的專案未使用前后端資料請求，建議使用 axios 進行資料請求，在 main.js 位置進行全域配置，

• axios 的 main.js 配置參考范例（因人而異）

import axios from 'axios';

//把方法放到vue的原型上，這樣就可以全域使用了
Vue.prototype.$http = axios.create({
  //設定20秒超時時間
  timeout: 20000,
  baseURL: 'http://172.0.0.1:80080', //這里寫后端地址
});

四、更新情況

1. 增加了 Echart 組件復用的功能，如：中間任務達標率的兩個百分比圖使用的是同一個組件，
2. 修復了頭部右側的圖案條不對稱的問題，
3. 修復螢屏適配問題，更換了所有的尺寸單位，統一使用 rem，
4. 使用 Mixins 注入圖表回應式代碼，
5. vue-awesome 改成按需引入的方式，
6. 封裝渲染函式，抽離了資料使邏輯更加清晰，
7. 新增地圖組件，并添加自動輪播功能

五、其余

自己也在前端學習的路上，歡迎交流，非常感謝！

react大資料可視化平臺

一、專案描述

• 一個基于 React、Dva、DataV、ECharts 框架的 " 資料大屏專案 "，支持資料動態重繪渲染、螢屏適配、資料請求模擬、區域樣式、圖表自由替換/復用等功能，
• 專案需要全屏展示（按 F11），
• 專案環境：react^16.2、webpack-4.0、npm-6.13、node-v12.16，
• 請拉取 master 分支的代碼，其余是開發分支，

1. Vue 官方檔案
2. DataV 官方檔案
3. echarts 實體，echarts API 檔案
4. styled-components 官方檔案
5. 思否相關教學文章

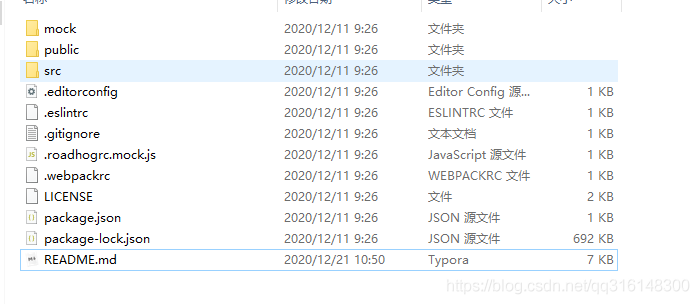

二、檔案目錄介紹

Project
├── mock 模擬資料
├── src
│  │  ├── assets 靜態資源
│  │  ├── components 各個模塊組件
│  │  ├── models Dva模型管理
│  │  ├── routes 路由主界面定義
│  │  ├── services 異步獲取函式
│  │  ├── style 全域樣式
│  │  └── utils 工具函式
│  │
│  ├── index.js 主函式檔案
│  └── router.jsx 路由定義檔案
│
└── .roadhogrc.mock.js 匯出模擬資料

三、詳情介紹

啟動專案

需要提前安裝好 nodejs 與 npm,下載專案后在專案主目錄下運行 npm install 拉取依賴包，使用命令 npm run start 啟動專案，啟動專案后需要手動全屏（按 F11）進行查看，

資料請求模擬

專案采用 Dva 自帶模擬資料方式，資料放置在 mock 檔案夾中，需在 .roadhogrc.mock.js 中進行匯出，然后在主檔案 index.js 中進行注冊，

介面 Api 請求函式寫在 services/index.js 中，并由 models/* 檔案里 effects 物件的異步函式發起請求，由于在 subscriptions 里對路由進行了監聽觸發異步函式，所以當打開界面會自動觸發對應函式，具體寫法請參照 Dva 檔案，

請求函式使用 Dva 自帶的 utils/request.js 統一使用 Get 請求，默認不支持 POST，需自行修改，

界面獲取 mock 資料與 react-redux 寫法類似，在 components/* 中使用 connect 高階函式進行接收并傳入各個 Chart 組件當中，

圖表組件

圖表組件主要使用了 ECharts 和 DataV 可視化框架來進行開發，圖表檔案在 components/*/charts 中，組態檔在 charts/options.js 里，動態資料由各個 page/index.js 進行接受和匯入，ECharts 渲染函式統一封裝在了 utils/chart.js 中，

樣式撰寫

樣式撰寫使用了 styled-components 插件，通過樣式組件化實作類似 Vue 中的 scoped 功能，界面中的樣式不會互相影響，最簡單的例子如下：

樣式檔案 style：

import styled from 'styled-components';

// 生成 div 標簽
export const Index = styled.div`
  display: flex;
  flex-direction: column;
  align-items: center;
`;

使用方式：

import { Index } from './style';

//......

 render() {
   return (
    //  編譯之后內容被 div 標簽包裹
     <Index> 內容 </Index>
   )
 }

styled-components 還擁有傳參、繼承、定義屬性等功能，如有需要請前往官網深度學習，

全域樣式通過 styled-components —> createGlobalStyle 引入到了 router.jsx 中并注冊到全域，具體參考下方 icon 引入方式，

icon 檔案

icon 檔案使用 iconfont 圖示，同樣使用 styled-components 進行注冊，需要多一個處理步驟，

• 下載 unicode 檔案到專案中如 assets/icon，洗掉多余 demo* 和 iconfont.js，
• 將 iconfont.css 檔案修改后綴為 iconfont.js，
• 打開 iconfont.css 檔案修改為以下格式：

import { createGlobalStyle } from 'styled-components';

// 使用 styled-components 全域注冊函式包裹內容并匯出
export const Iconstyle = createGlobalStyle`
  @font-face {font-family: "iconfont";
  ......

- 與全域樣式一樣在 `router.jsx` 中進行注冊，

螢屏適配

本專案借助了 utils/flexible.js 插件，通過改變 rem 的值來進行適配，原設計為 1920px， ，適配區間為：1366px ~ 2560px，本專案有根據實際情況進行源檔案的更改，小螢屏（如:寬為 1366px）需要自己舍棄部分動態組件進行適配，如’動態文字變換組件’會影響布局，需要手動換成一般節點，

// flexible檔案位置: `common/flexible.js`,修改部分如下
function refreshRem() {
  var width = docEl.getBoundingClientRect().width;
  // 最小1366px，最大適配2560px
  if (width / dpr < 1366) {
    width = 1366 * dpr;
  } else if (width / dpr > 2560) {
    width = 2560 * dpr;
  }
  // 原專案是1920px我設定成24等份，這樣1rem就是80px
  var rem = width / 24;
  docEl.style.fontSize = rem + 'px';
  flexible.rem = win.rem = rem;
}

解決 Dva 版本 history 報錯的問題

找到 node_modules 中的 dva 包，修改 lib/index.js，

22 行：

var _createHashHistory = _interopRequireDefault(
  require('history').createHashHistory
);

修改啟動埠

專案運行編譯中，埠若出現沖突提示并同意 新埠打開，可能會有卡死情況發生，需要修改啟動埠，在 package.json 中修改命令內容，例如將埠修改為9000：

 "start": "set PORT=9000 && roadhog server",

使用 Hook

如果需要使用 Hook 而非 Class 撰寫代碼，請先卸載當前react，然后安裝支持 Hook 的 React（>=16.8），當前專案是 Dva 腳手架生成的，暫不支持 Hook，
