以三組IMU（慣性測量單元）模塊為基礎實作肢體動作捕捉。提升人機互動的靈活度及自由度，例如在游戲中實作角色與玩家的動作同步或用于機械臂同步控制、牽引控制等。支持拓展，兼容第三方設備的姿態資料融合。
獨有的初始化演算法，可直接找到不同模塊之間的初始姿態偏差。可直接使用非絕對姿態（如六軸IMU模塊、未校準的九軸IMU模塊、其它使用獨立參考系的模塊）的姿態資料進行計算。降低裝配或穿戴要求，免去重復校準的麻煩。
產品介紹
一、硬體

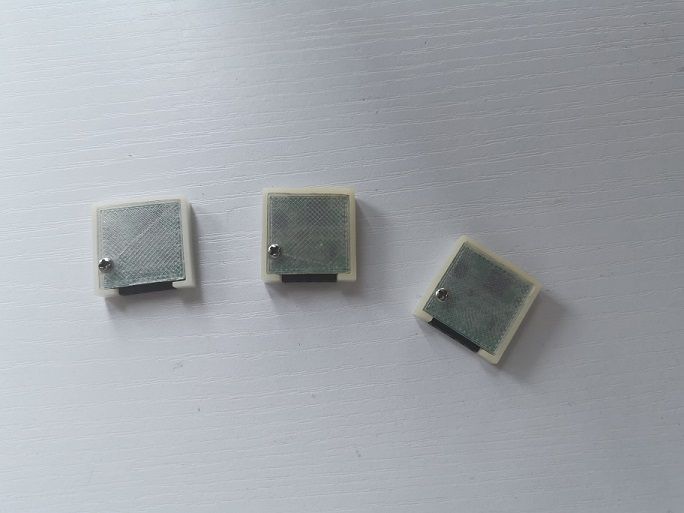

a) X-Unit（姿態計算單元）
由“IMU+MCU”構成，獨立計算自身的運動姿態，輸出右手坐標系下的四元數。僅支持I2C通信。可通過I2C（Master）控制單元開始/停止運算、校準、獲取當前姿態、IAP更新韌體。MCU不做加密，保留了SWD介面，有需要可擦除或重新覆寫整顆芯片。

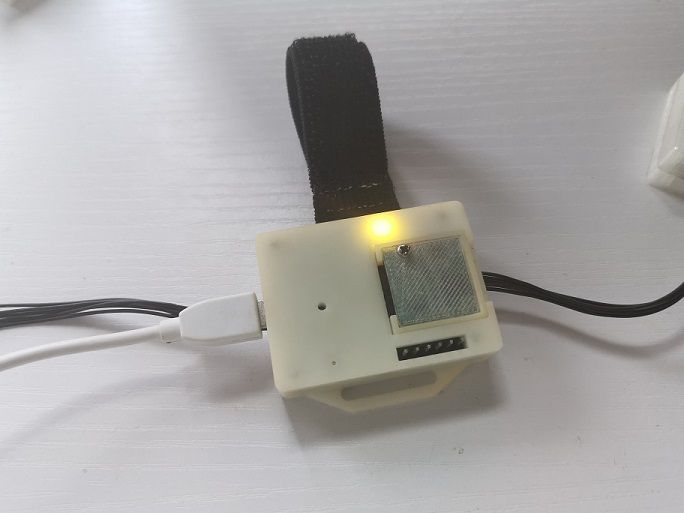

b) X-Core（主控）
可通過USB或串口與上位機通信。串口可連接USB轉串口模塊或其它無線透傳模塊。上位機可以控制運算啟停、校準所有連接的計算單元、IAP更新主控及計算單元的韌體、接收運算結果。
默認使用USB供電，預留了電源介面，可根據需要自行焊接電池。

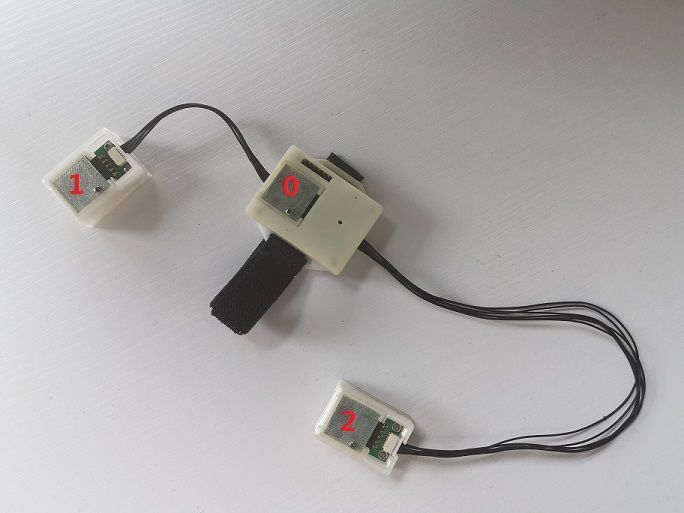

默認連接三個姿態計算單元。可根據需求去掉下圖中的1號或2號計算單元，但必須保留0號計算單元。其中1號計算單元可替換為動捕手套（后期即將上線），或連接符合通信協議的拓展外設（如手柄）。
二、軟體服務
a) 運算模式
X-Core的運算模式分為兩種：“直接輸出單元姿態”和“初始化單元姿態偏差”。
1) 直接輸出單元姿態
默認運行該模式。主控實時采集每個單元的原始姿態資料，并直接發送給上位機，輸出頻率最高可達200Hz。
2) 初始化模塊姿態偏差
在動捕運用領域，需要獲得每個姿態計算單元之間在初始位置下的姿態偏差。上位機可隨時發送指令讓主控進入該運算模式，計算完成后輸出計算結果并回到默認的“直接輸出單元姿態”模式，參加演示視頻。上位機根據每個單元的實時姿態、初始位置下的姿態偏差，結合反向運動學即可實作肢體的動作捕捉。
如需融合第三方硬體的姿態，可通過I2C按規定協議與主控通訊，也可以通過USB或串口在該模式下將姿態資料實時發送至主控。第三方硬體的姿態資料必須為右手坐標系下的四元數。
b) 韌體更新
提供韌體更新軟體。通過USB口與PC連接，利用軟體完成主控及姿態運算單元的韌體更新。支持韌體版本向下更新、強制更新。若更新程序意外中斷，硬體重新上電后會自行恢復至原來的版本。
三、資源
a) 設計檔案
提供所有線路板及外殼的CAD檔案。如有需要可申請硬體的原理圖、PCB檔案、BOM表；
提供工程案例中涉及到的機械臂CAD檔案。
b) 工程案例及原始碼
提供Processing、Unity、ROS下的工程案例及原始碼。不定期增加及更新工程案例及原始碼。
c) 資料
提供硬體規格書、協議、使用說明書；
提供關于IMU的入門、姿態融合演算法等資料；
提供關于動作捕捉的入門、反向運動學資料；
提供在Unity及ROS下實作骨骼系結及機械臂同步/牽引控制的教程；
提供在Unity及ROS下匯入機械臂模型或建模的指導教程。
四、發貨清單
官方售價 380元/套 可自行 淘寶搜索 最小動捕模塊
X-Unit x 3
X-Core x 1
X-Unit 連接線 x 2
Micro USB資料線 x 1
魔術貼松緊綁帶 x 3
注意：不含電池；產品外殼全部為3D列印成形。
