南京郵電大學網路資訊安全——OpenSSL加密資料實驗（實驗二）

OpenSSL的下載和編譯
- OpenSSL的下載
- OpenSSL的編譯
- - 解壓
  - 配置
  - 編譯
利用OpenSSL編程
- 編譯測驗檔案
- - 測驗檔案是否通過
  - - 設定環境變數（如果按照實驗指南來進行安裝，不需要設定環境變數）
- 加密測驗
- - 原始碼撰寫
  - 編譯和測驗
利用Openssl進行加密
- 實驗內容一：利用AES進行加密
- - Base64編碼部分
  - 不同的加密方式
- 實驗內容二：修改密文測驗
- 實驗內容三：RSA公鑰和私鑰的生產
- 實驗內容四：數字簽名
總結

OpenSSL的下載和編譯

OpenSSL的下載

OpenSSL的下載鏈接為http://www.openssl.org/source/，在這里找到對應的下載方式
在這里插入圖片描述需要注意的是這里可能要搭個梯子，不然下載的可能會相當慢，當然也可以在國內找鏡像也不是不可以，
需要注意的是下載的時候要找對版本，i386對應IA32架構（32位系統），amd64對應x86-64架構（64位系統）
這里說一點題外話就是amd64即x86-64架構（俗稱的64位架構），由于該架構由amd提出并有inter發揚光大，所以有兩個稱呼，

OpenSSL的編譯

解壓

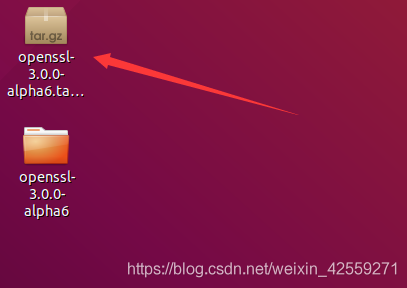

直接將下載好的內容放入Ubuntu即可，

在這里插入圖片描述然后執行一下解壓命令

user1@ubuntu:~/Desktop$ tar -xzvf openssl-3.0.0-alpha6.tar.gz

這里的xzvf引數的含義如下：

x：解壓tar格式的檔案
v：解壓時顯示詳細資訊
z：使用gzip程式解壓
f：使用歸檔

配置

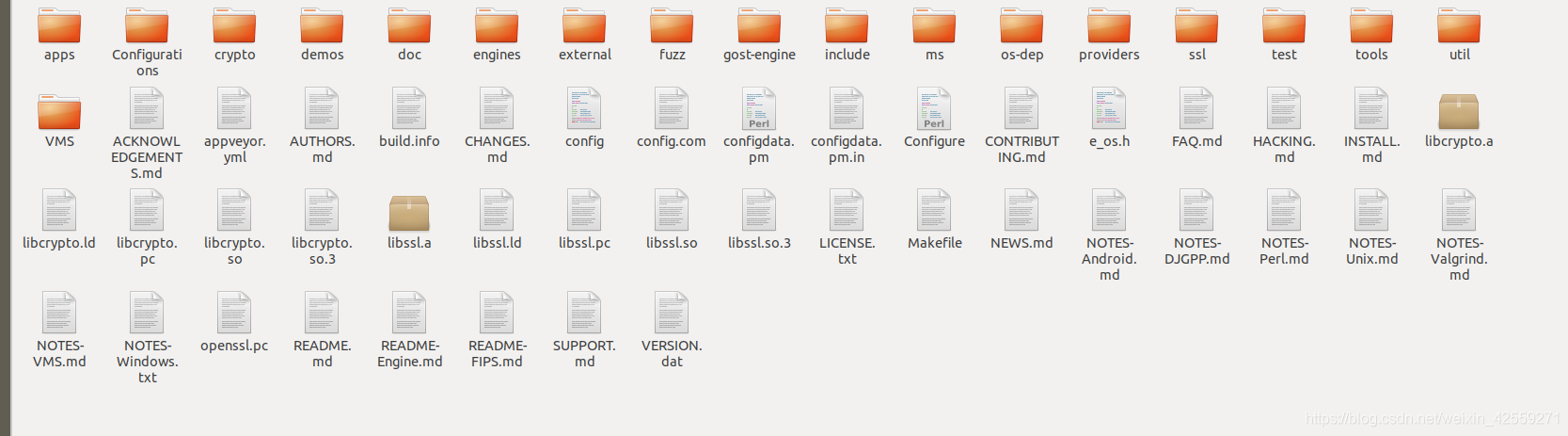

解壓完成后檢查檔案夾
在這里插入圖片描述在檔案夾內運行

user1@ubuntu:~/Desktop/openssl-3.0.0-alpha6$ ./Configure

這里和原本的實驗要輸入的指令不太一樣，原來的指令為：

./config –prefix=/usr/local

這里說一下，-perfix引數的意思是將軟體的安裝路徑指定一下，我這里選擇尊重Ubuntu的規范，不去修改他，同時寫一下安裝路徑的默認規劃為

檔案型別	路徑
二進制檔案	usr\local\bin
組態檔	usr\local\etc
庫檔案	usr\local\local

編譯

在原來的檔案夾里面運行make指令

user1@ubuntu: make & make install

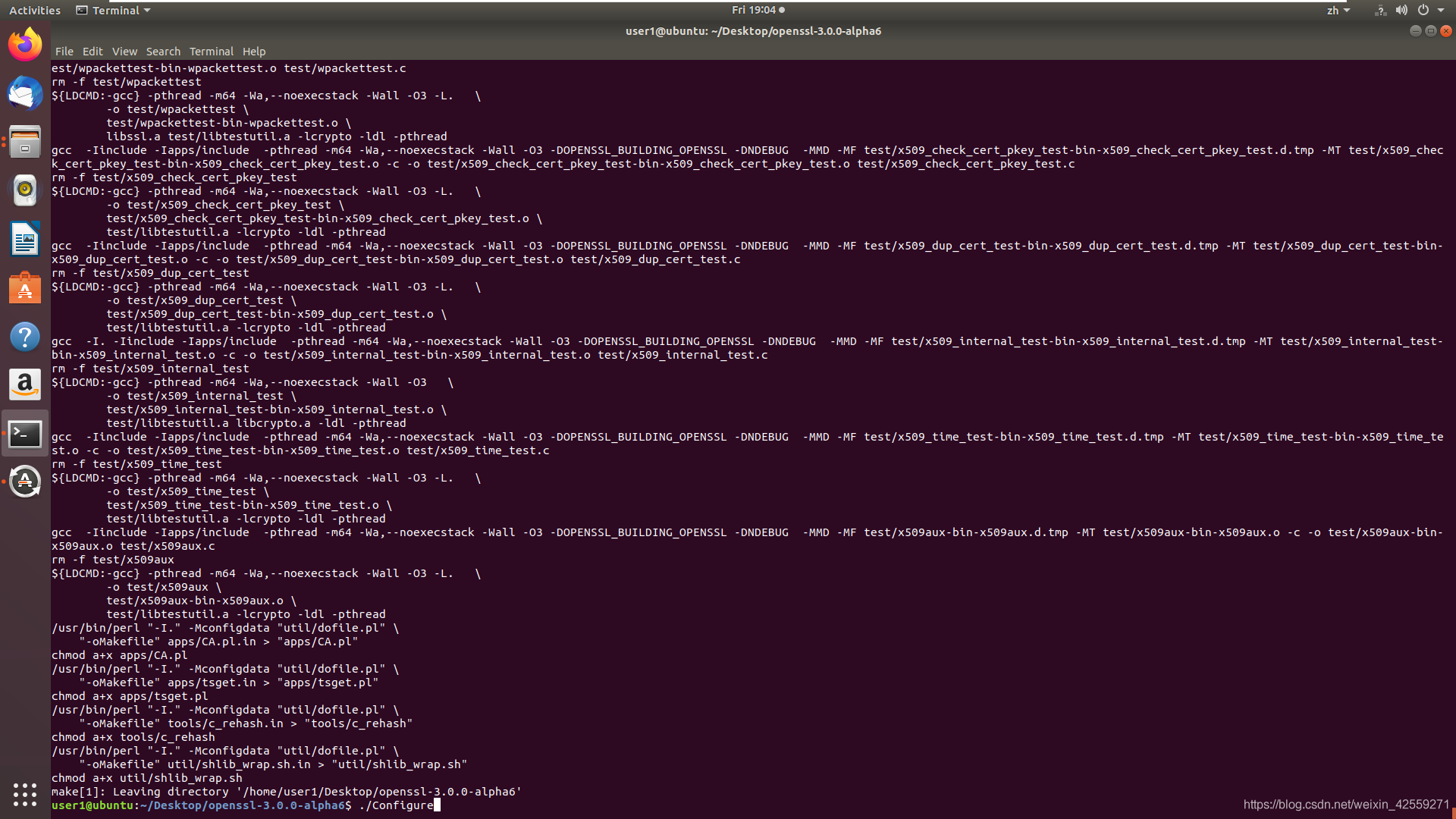

這時螢屏上會出現大量的輸出
在這里插入圖片描述等待輸出完成，輸入指令

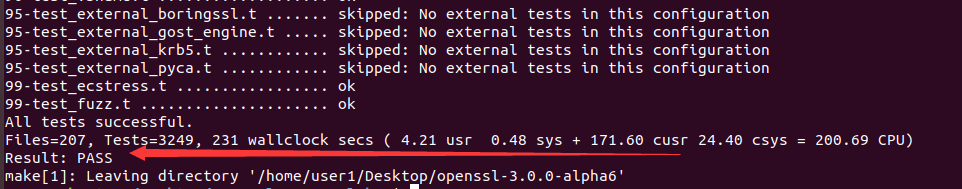

user1@ubuntu:  make test

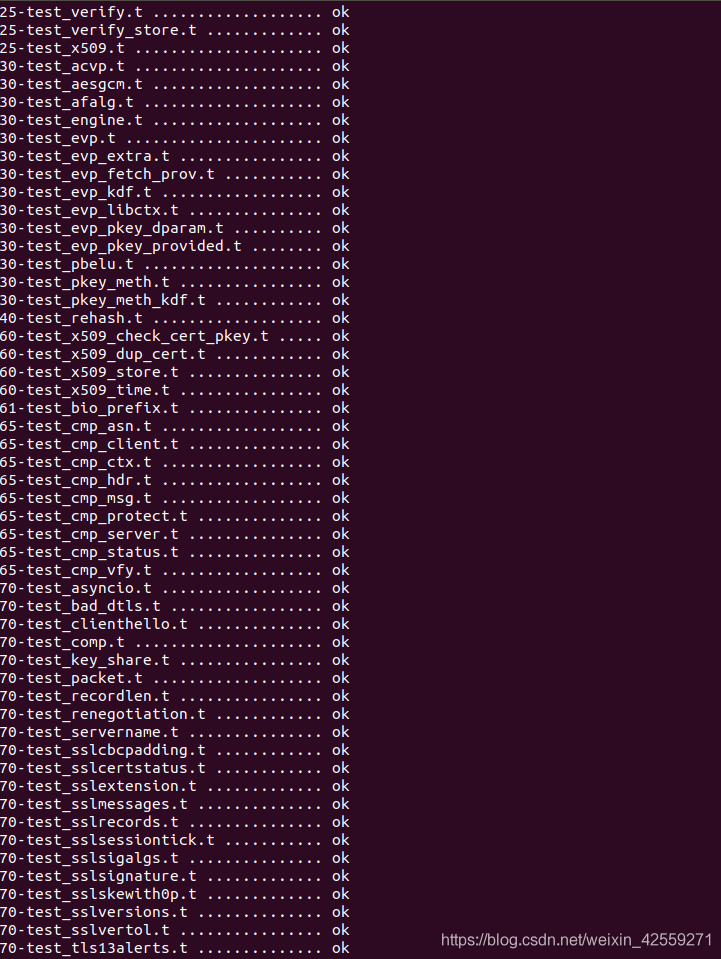

可以看到正在進行測驗，
在這里插入圖片描述需要注意的是在進行測驗的程序中可能會出現某些錯誤，但是秉著夠用就好的原則，我們這里不去關注他，因為這些功能我們可能是用不到的，并且最后的測驗結果也是通過的，
然后執行命令，這個命令記得執行，不然找不到對應的頭檔案和動態庫…這個地方我debug了好久

make install

利用OpenSSL編程

編譯測驗檔案

測驗檔案原始碼如下

#include <stdio.h>
#include <evp.h>

int main()
{
printf("hello world!");
OpenSSL_add_all_algorithms();
return 0;
}

編譯

user1@ubuntu:~/Desktop/OpenSSL_Test$ gcc test.c -I /usr/local/include/openssl/    -lcrypto

其中引數含義如下：

-I：頭檔案路徑
-lxxx：在鏈接階段鏈接動態庫libxxx.so，如這里鏈接libcrypto.so檔案

這里說一下如果直接按照實驗指南里面的指令（不完全一致，修改了環境變數）

gcc test.c –o test –I /usr/local/openssl/include /usr/local/libcrypto.a –ldl

會發現在鏈接階段無法通過
在這里插入圖片描述

測驗檔案是否通過

編譯完成后會出現以下的檔案
在這里插入圖片描述直接運行，會出現找不到動態庫的錯誤
原因在于Ubuntu的默認動態庫搜索路徑為/usr/lib，而我自定義的路徑為/usr/local/lib里面，所以需要設定以下環境變數，

設定環境變數（如果按照實驗指南來進行安裝，不需要設定環境變數）

打開元件組態檔

user1@ubuntu:~/Desktop/OpenSSL_Test$ sudo gedit /etc/ld.so.conf

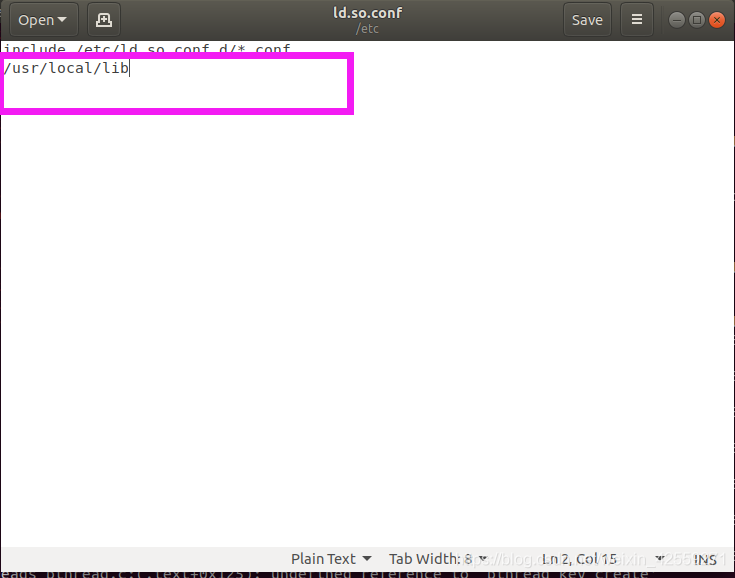

添加自己的動態庫路徑
在這里插入圖片描述保存，并更新動態庫快取

sudo ldconfig

再次運行，即可成功
在這里插入圖片描述

加密測驗

原始碼撰寫

如果直接使用實驗指南里面的原始碼的話會出現以下報錯
在這里插入圖片描述經過查詢發現在Openssl更新到1.1版本后，其API有一點點改變，修改后的原始碼如下

#include <stdio.h>
#include <string.h>
#include <openssl/evp.h>
#include <openssl/x509.h>
void tEVP_Encrypt()
{
	unsigned char key[EVP_MAX_KEY_LENGTH];//密鑰
	unsigned char iv[EVP_MAX_KEY_LENGTH];//初始化向量
	/* old usage*/
	//EVP_CIPHER_CTX ctx;//EVP演算法背景關系
	/* old usage*/

	/*new usage*/
	//EVP_CIPHER_CTX *ctx = EVP_CIPHER_CTX_new();
	/*new usage*/

	unsigned char out[1024];//輸出密文緩沖區
	int outl;//密文長度
	int outltmp;
	char *msg="Hello OpenSSL";//待加密的資料
	int rv;
	int i;
	//設定key和iv（可以采用亂數和可以是用戶輸入）
	for(i=0;i<24;i++)
	{
		key[i]=i;
	}
	for(i=0;i<8;i++)
	{iv[i]=i;
	}//初始化密碼演算法結構體
	EVP_CIPHER_CTX_init(ctx);
	//設定演算法和密鑰以及向量
rv = EVP_EncryptInit_ex(ctx,EVP_des_ede3_cbc(),NULL,key,iv);
	if(rv!=1)
	{
		printf("Err\n");
		return;
	}
	//資料加密
	rv = EVP_EncryptUpdate(ctx,out,&outl,(const unsigned char*)msg,strlen(msg));
	if(rv!=1)
	{
		printf("Err\n");
		return;
	}//結束資料加密，把剩余資料輸出
	rv = EVP_EncryptFinal_ex(ctx,out+outl,&outltmp);
	if(rv!=1)
	{
		printf("Err\n");
		return;
	}
	outl = outl +outltmp;
	printf("Original text:%s\n",msg);
	//列印輸出密文
printf("Length of ciphertext:%d\n Data of ciphertext:\n",outl);
	for(i=0;i<outl;i++)
	{
		printf("0x%02x ",out[i]);
	}printf("\n");
}
int main()
{
	OpenSSL_add_all_algorithms();
	tEVP_Encrypt();
	return 0;
}

編譯和測驗

/usr/bin/g++ -g /home/user1/Desktop/OpenSSL_Test/test2.cpp -o /home/user1/Desktop/OpenSSL_Test/test2 -I /usr/local/include/openssl/ -lcrypto

執行即可成功

在這里插入圖片描述

利用Openssl進行加密

Openssl除了有編程介面外，還提供了命令列介面以便客戶使用

實驗內容一：利用AES進行加密

該實驗有兩個部分：

使用Base64和不使用Base64分別進行加密并觀察結果
采用不同模式進行加密

Base64編碼部分

首先說明一下Base64的作用，Base64基本上只做了一件事：將二進制資料編碼成了ASCII碼，以便于電子郵電閱讀，知道這點就夠了，
使用以下命令進行Base64加密

openssl enc -aes-256-cbc -salt -in lincoln.txt -out WithoutBase64.encn

其引數含義如下：

enc：加密
aes-256-cbc：采用aes演算法進行加密，256位密鑰，CBC模式
salt：加鹽
in：輸入檔案
out：輸出檔案

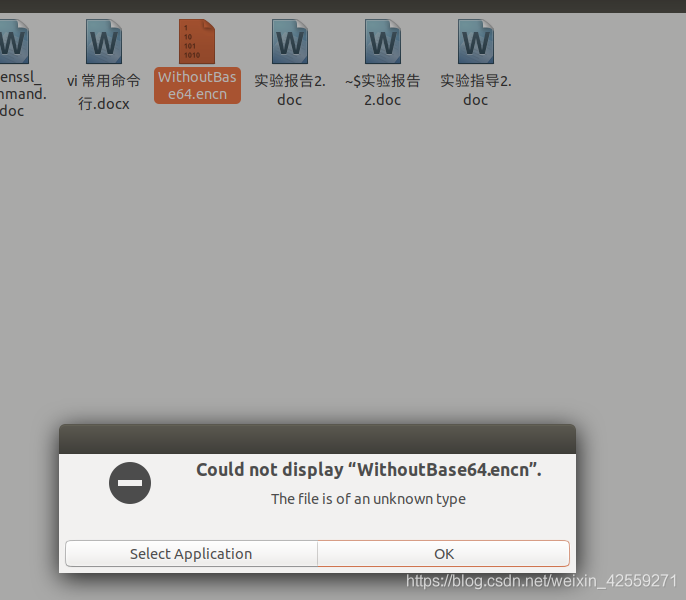

對于加密完成的檔案，可以看到是一個二進制檔案，無法直接打開，

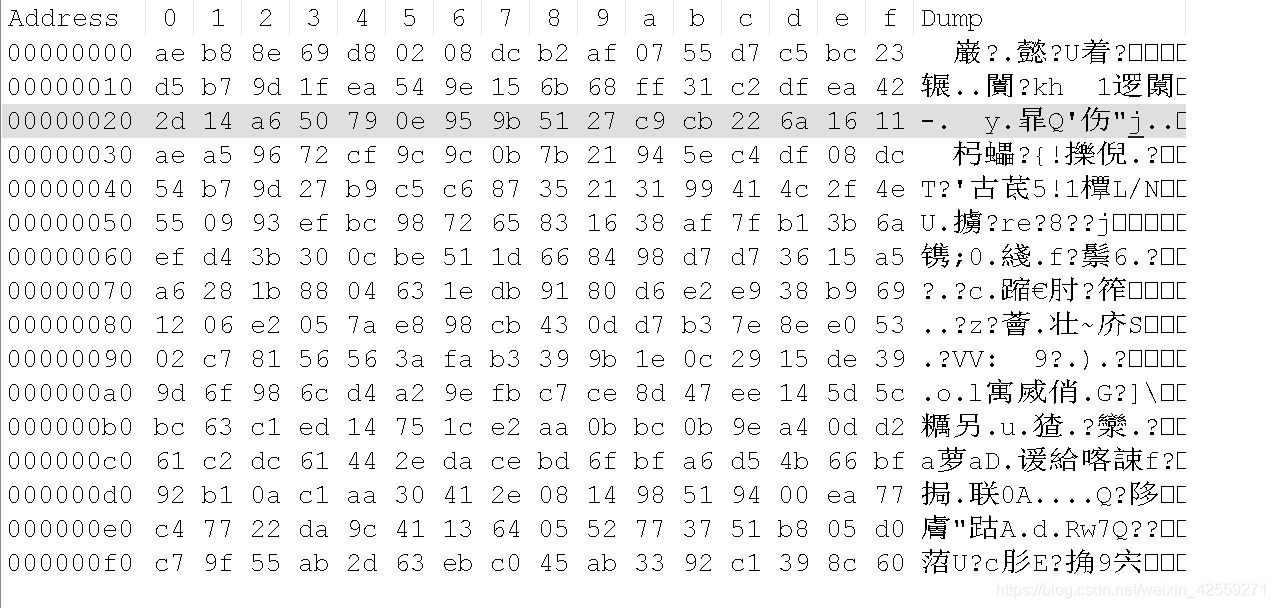

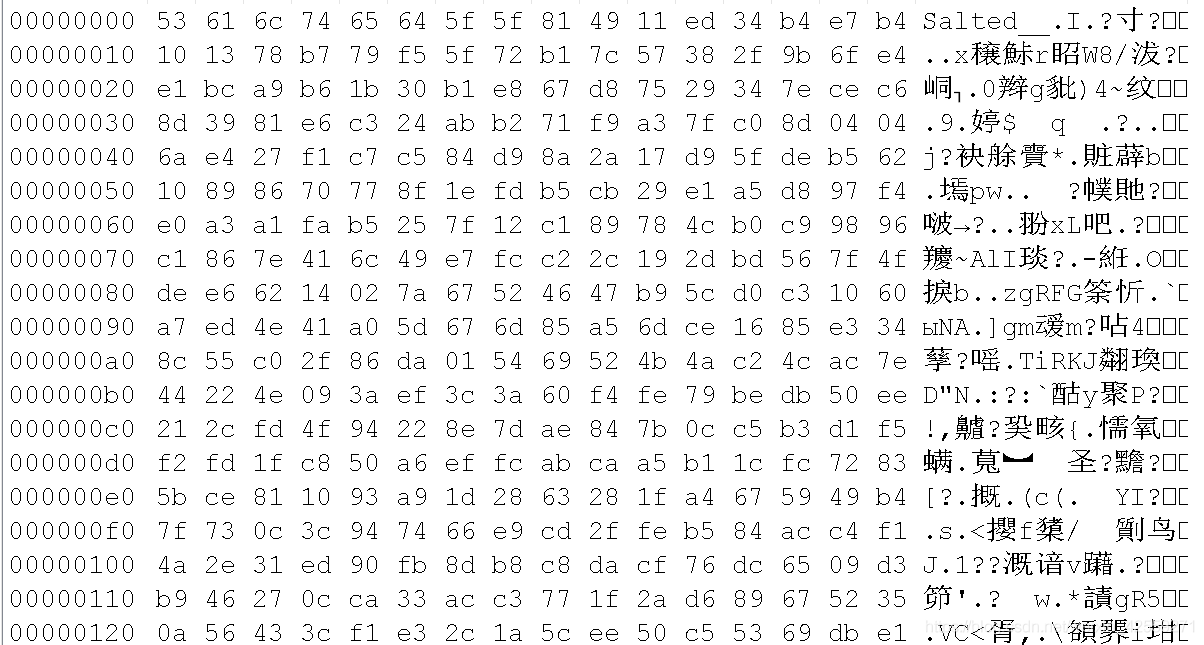

利用二進制編輯軟體打開，可以看到，其是一堆二進制亂碼
也就是無法直接通過電子郵件，qq聊天框直接傳遞的，

利用以下指令執行Base64編碼


openssl enc -aes-256-cbc -salt -a -in lincoln.txt -out WithBase64.encn

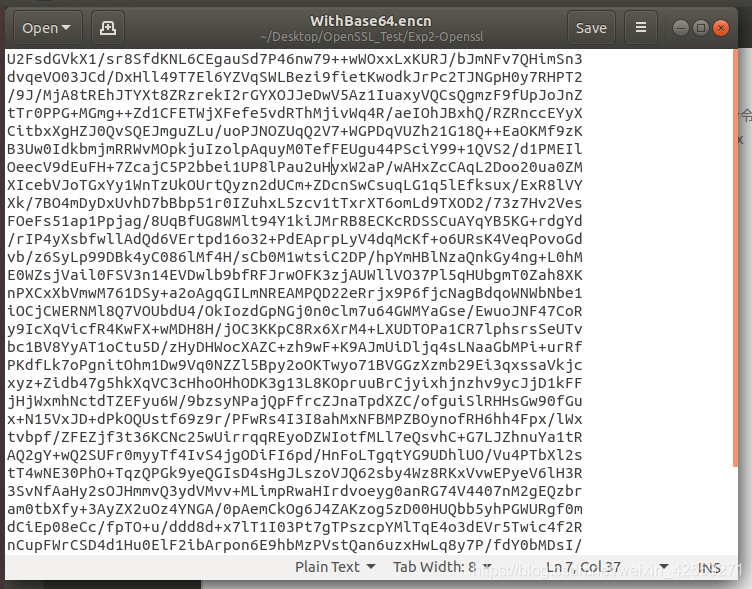

其中-a表示將密文用base64進行編碼，加密結果如下，可以看到，這次就是可讀文本了
在這里插入圖片描述

不同的加密方式

為了方便起見，我這里都對密文采用了Base64編碼，
首先采用CBC分組鏈接模式加密：

openssl enc -aes-256-cbc -salt -a -in lincoln.txt -out WithBase64CBC.encn

加密密文如下
在這里插入圖片描述

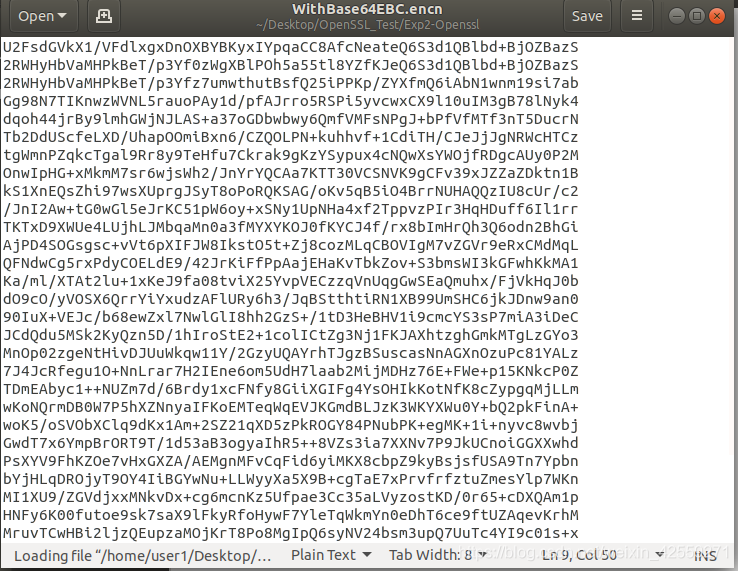

EBC密碼本加密模式進行加密

openssl enc -aes-256-ebc -salt -a -in lincoln.txt -out WithBase64EBC.encn

密文如下：
在這里插入圖片描述

實驗內容二：修改密文測驗

我修改了密文檔案，無論是修改還是增刪都會出現報錯
在這里插入圖片描述應該是OpenSSL的差錯控制的報錯吧，但也可能是我做的不太對…

實驗內容三：RSA公鑰和私鑰的生產

OpenSSL的公私鑰的生產分兩個步驟：

生成私鑰

openssl genrsa -out private.key

利用私鑰生成公鑰

openssl rsa -pubout -in private.txt -out public.txt

生成的私鑰如下：

公鑰如下：

MIIBIjANBgkqhkiG9w0BAQEFAAOCAQ8AMIIBCgKCAQEAuPWZGcUMKN3sCURzXKPv
YXwHqMRGX6BuMBrc5xiJzGKhnYr84Ywit7QQ1nZfG8IiVKeiaqESHsksG9MbhuCk
DEObjrYoKwj2flnI+X7Pxr3vbTC609MVbV5bSHUQhbolyjzCfWr2t6Mu0HKRCAQI
VJ3jfzvjy4q2TJijg8fceOpSgmm+k9fVUDO3/nVotmh7BapkJHHGmj0hN56rkaRe
m0oICYdlEv7/PLQlLO2flSqbKAhFbphVxdvDbqvFZyyXXXzuyorUUuF1rFXVTY8I
1q9hUS/2MyGsmA2yeteGs69LhMqBG0/zbVtgCmCTJ6rzW8m3OeSUgznC75OkVWdR
7QIDAQAB
-----END PUBLIC KEY-----

在RSA演算法里面，鑰匙長度越長，消耗資源越多，對于一個數字簽名來說，私鑰只需要用一次，而公鑰需要使用多次，所以從總體角度來說，私鑰要比公鑰長的多，

實驗內容四：數字簽名

使用以下指令進行數字簽名
回顧以下數字簽名的程序：首先進行Hash處理，后對Hash值進行簽名

openssl dgst -sha1 -sign private.txt   -out mytest.dig mytest

引數：

dgst：digest，數字簽名
sha1：采用sha1進行hash
sign：簽名鑰匙

需要指出的是簽名為二進制序列，所以無法正常打開，并且Openssl在簽名工具里面也沒有提供Base64轉碼工具，以下是我的數字簽名

在這里插入圖片描述

驗證簽名采用如下指令

openssl dgst -sha1 -verify pubkey.pem -signature B13040450.sha1 B13040450

驗證成功：
在這里插入圖片描述

總結

總體來說，這次的實驗雖然涉及到了Ubuntu下的編譯和編程，但是可能由于openssl用的人比較多，編譯程序中并沒有“煉丹“，并且測驗原始碼都已經給出了，所以總體來說比較簡單，相較第一個實驗來說，因為并沒有涉及到軟體的使用，所以并沒有像使用WireShark時由于每個人的WireShark版本不一致導致實驗難易不一，
需要注意的有兩個點：

動態庫名稱及路徑的設定，在這個實驗里面要鏈接的動態庫為libcrypto.so
Openssl的API的變化
