上回寫到要解決噪音問題，盡管實測青軸比微動吵得多，但靜音微動買都買了，還是給換上吧，

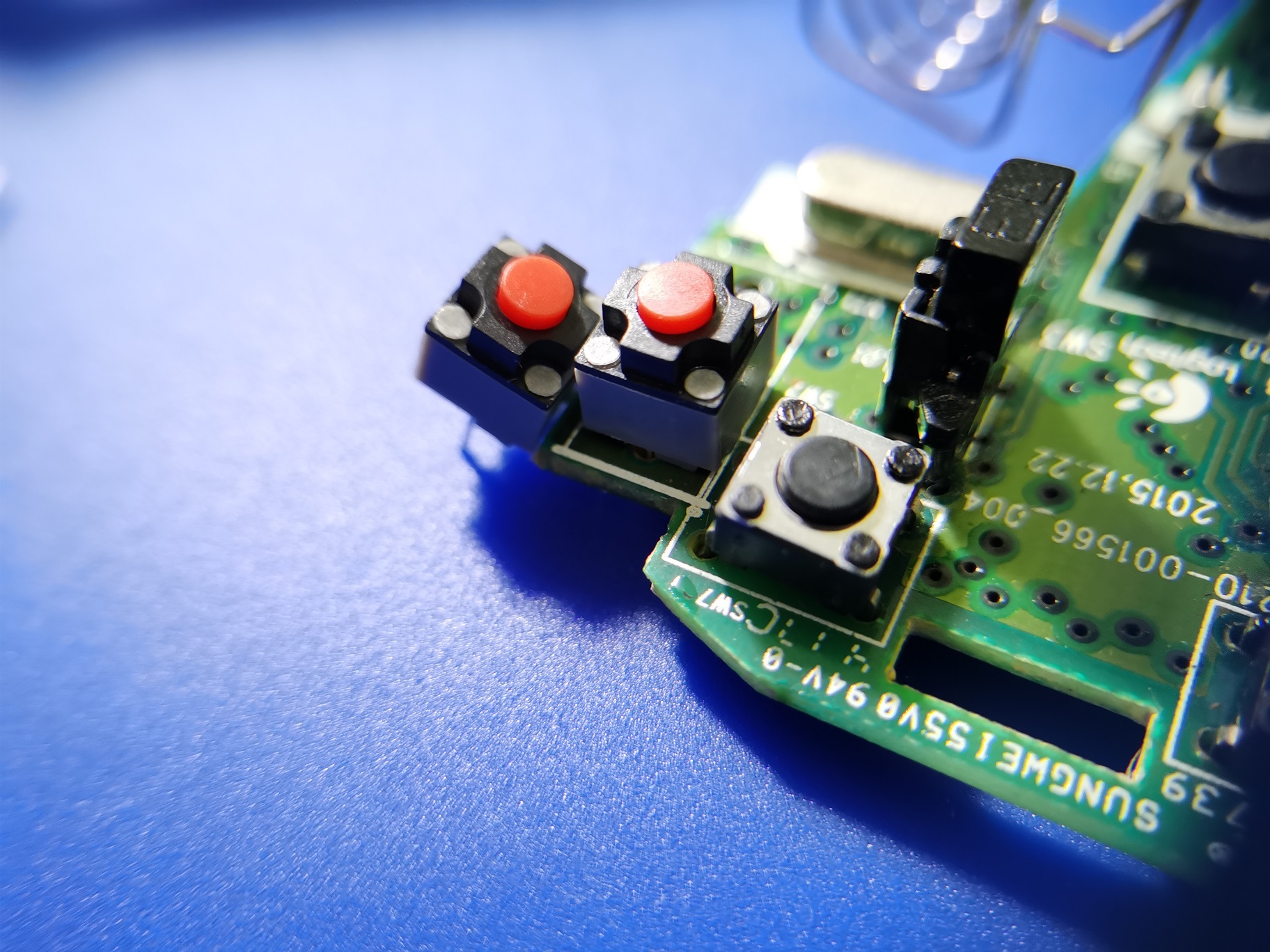

原來的微動是3腳的，新買的靜音微動是2腳的，它們是否兼容呢？我們注意到3腳微動上標有C、NO和NC字樣，意為微動未被按下時C和NC連接，按下時C和NO連接，按鍵顯然是按下時兩引腳連接，這樣看來這兩個引腳的連接沒有問題，那么還有一個空余的呢？首先從功能上說沒有必要使用，其次我觀察PCB發現它并沒有連接，所以就放心換上，

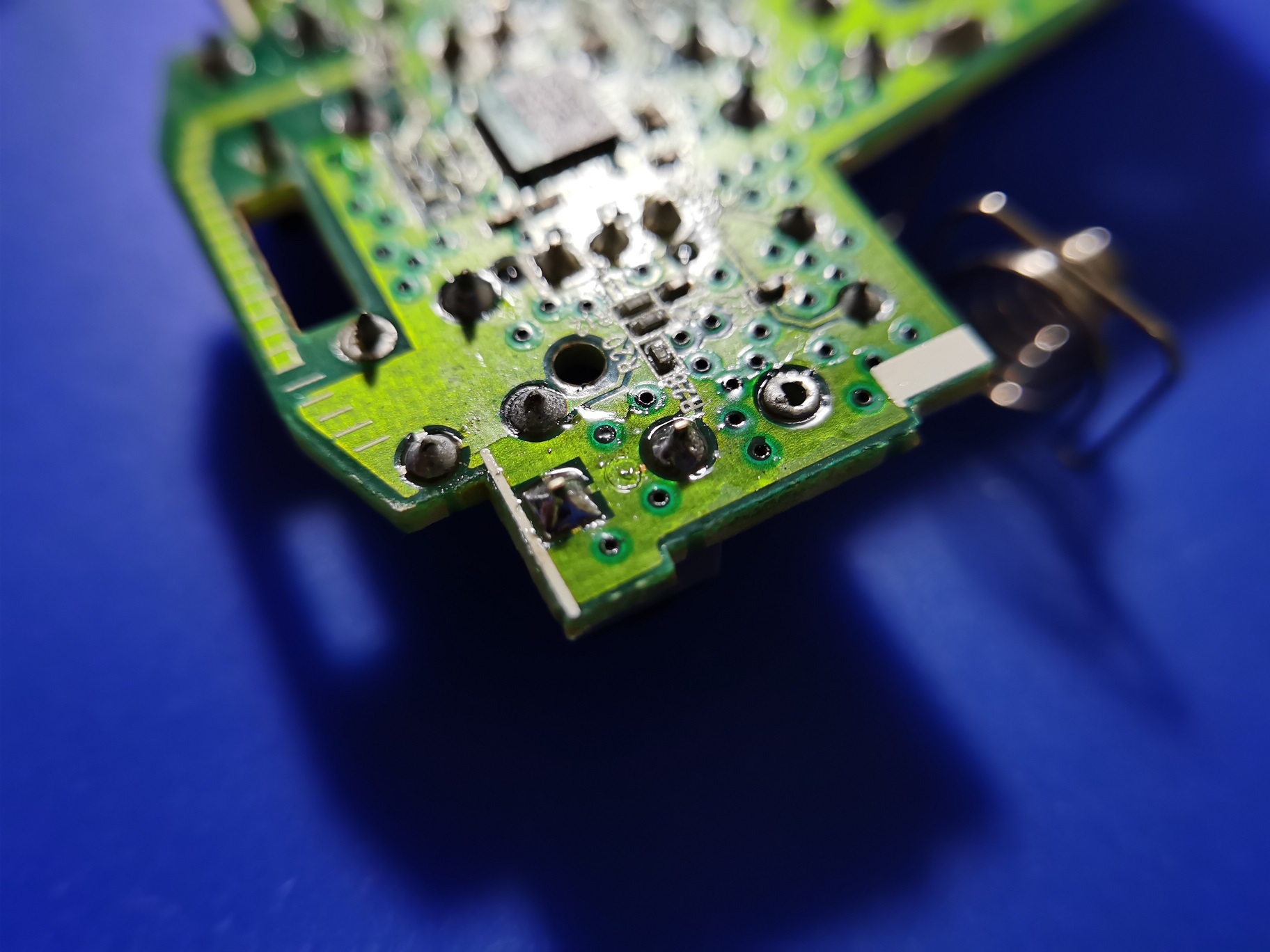

我有拆焊臺，就不需要電熱吸錫器之類的了，先用熱風槍300度最小風吹，發現吹不化，升到350依然如此，我就抹了點助焊膏，用電烙鐵先化一下，然后就容易吹下來了，另一個微動我想換種方法拆，就用尖頭橫著同時加熱3個焊盤，有點別扭但也取下來了，之后就先空心針，再插入新的器件，最后焊上就好了，
這還沒有結束，還記得當初第一次拆開它時的驚艷：無需很復雜的電路和機械結構就能實作許多普通滑鼠沒有的功能；部件之間嚴絲合縫，十分精巧，至少相比于我自己做的專案來說是這樣，
從電源看起吧，整個滑鼠的電源都來自一節5號電池，其插座并不是網上可以買到的那種電池座，而是由外殼上的位置和焊在PCB上的電極組成的（圖見上篇），

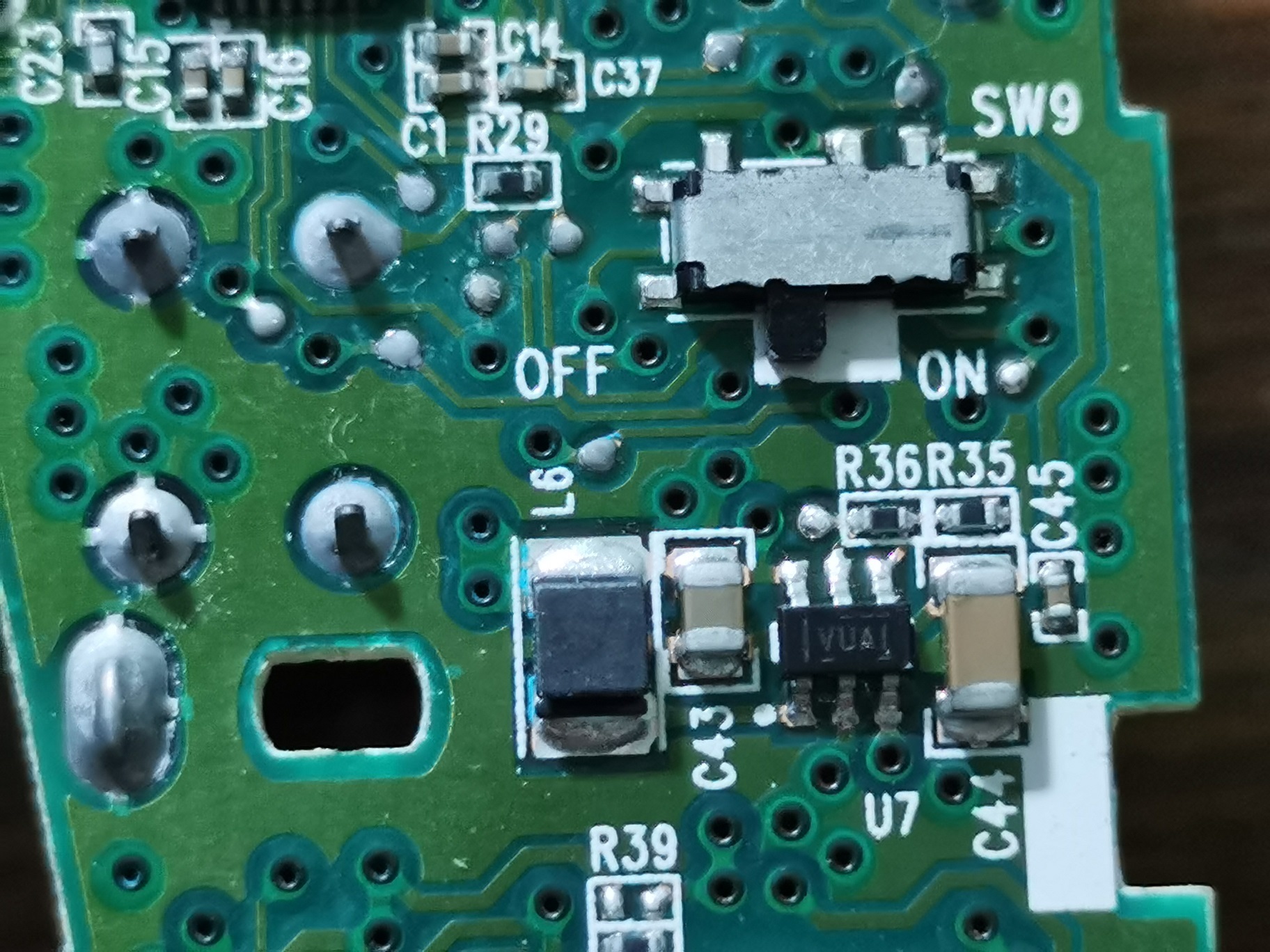

1.5V啥都干不了，我一看那黑色的電感和兩個尺寸顯著超出其余元件的電容就知道這部分是一個升壓電路，升壓芯片絲印VUAI，反查得型號為TLV61220，是常見的TI升壓芯片，用萬用表測得輸出電壓約為2.2V，差不多剛好夠LED用，
我認為這升壓電路并不是專為LED準備的，如果1.5V電池直接給主控供電，在假設主控能在1.5V下作業的前提下，點亮LED可以用很簡單的電荷泵，由于LED就開機后亮幾秒，這種方案的平均功耗會更低，然而問題在于5號電池的電壓并不一直是1.5V，只有全新的時候才是，放電程序中有一半的容量都在1.3V以下，很可能難以支持主控運行，而在升壓電路的方案下，滑鼠可以在電池電壓低于1V時作業，反而是更高效地利用了電池，
唯一的缺點是它耗電太慢了，我積攢了很多別的設備中淘汰下來的電池，電壓都在1V以上，但是根本用不完，

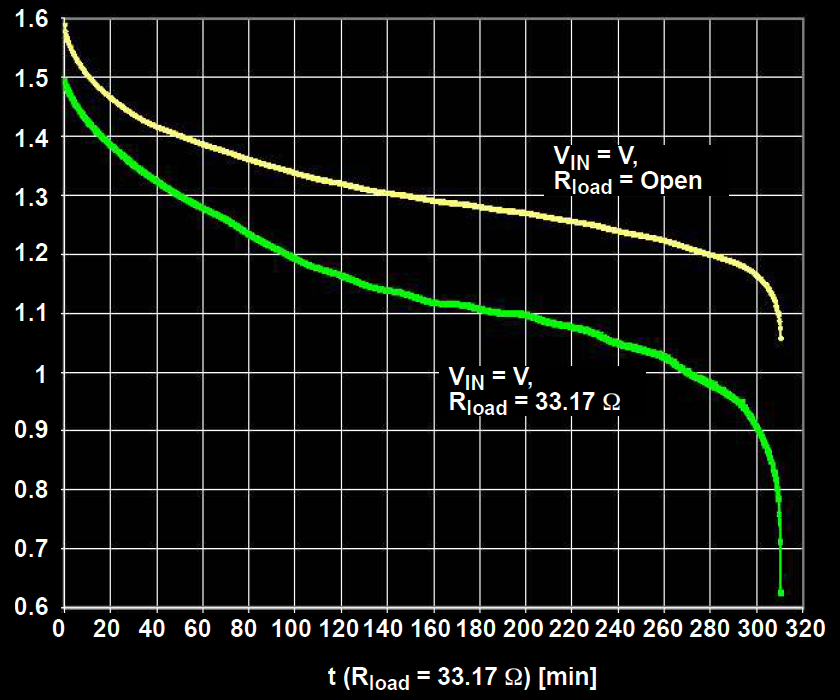

↑5號堿性電池的典型放電曲線，圖源SLVA194

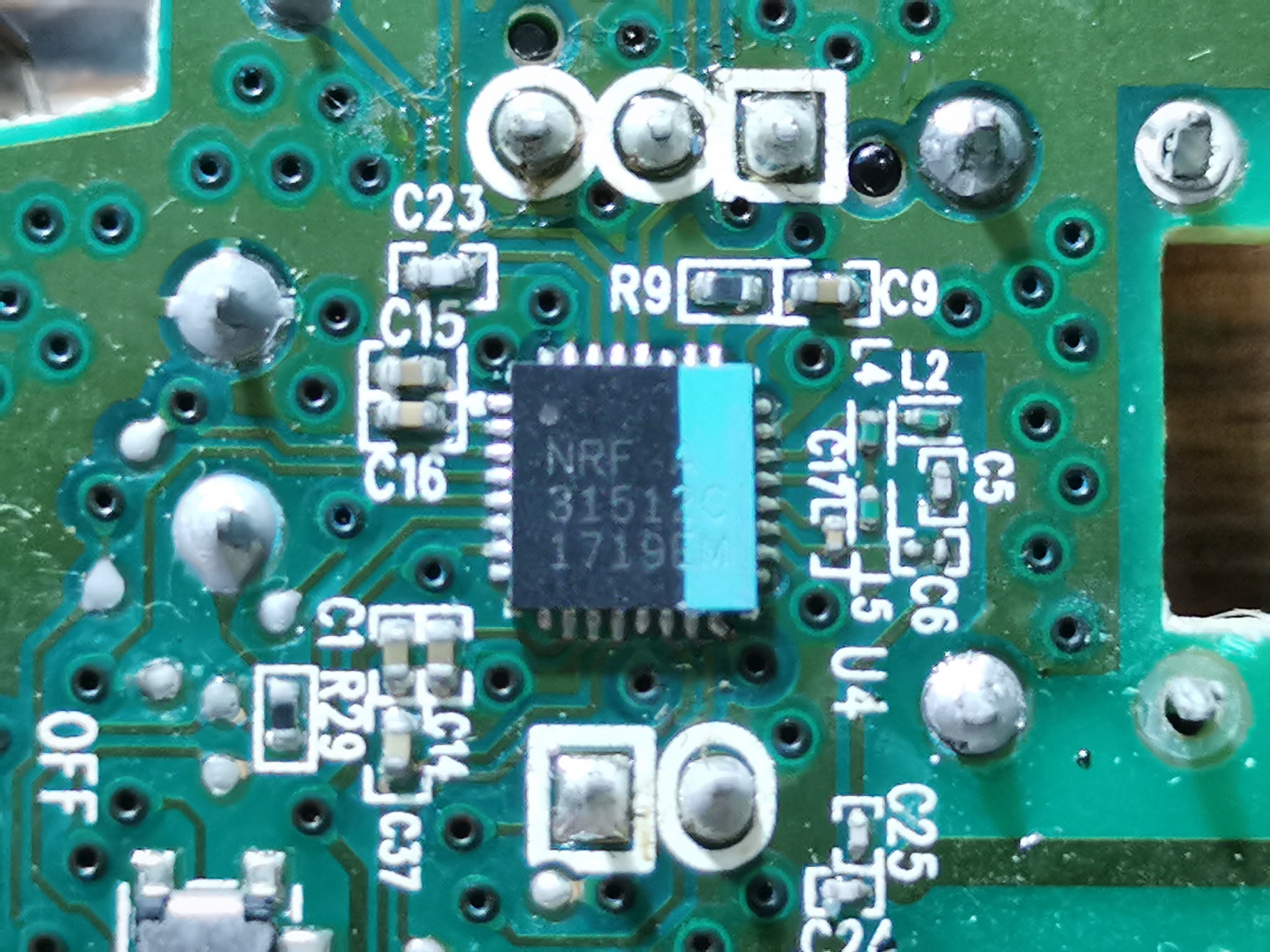

滑鼠的主控是NRF31512，網上找不到datasheet，只知道它是個一次性編程的控制器，這種芯片省去了動輒10k次擦寫的flash，降低了成本，適合于產品的設計，
滑鼠是無線的，主控是個射頻芯片，天線就畫在板上，
光電滑鼠中檢測移動的器件是光學感應器，一個LED發出的光經過鏡面反射和滑鼠下方材質的漫反射后進入傳感器，高速捕獲材質表面的影像，用DSP計算出移動的距離，論計算，它的性能應該比前面的主控強吧，

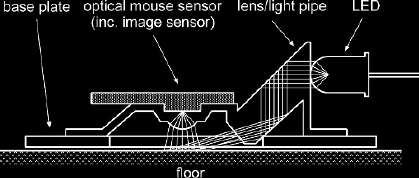

↑光學感應器的結構，圖源Google

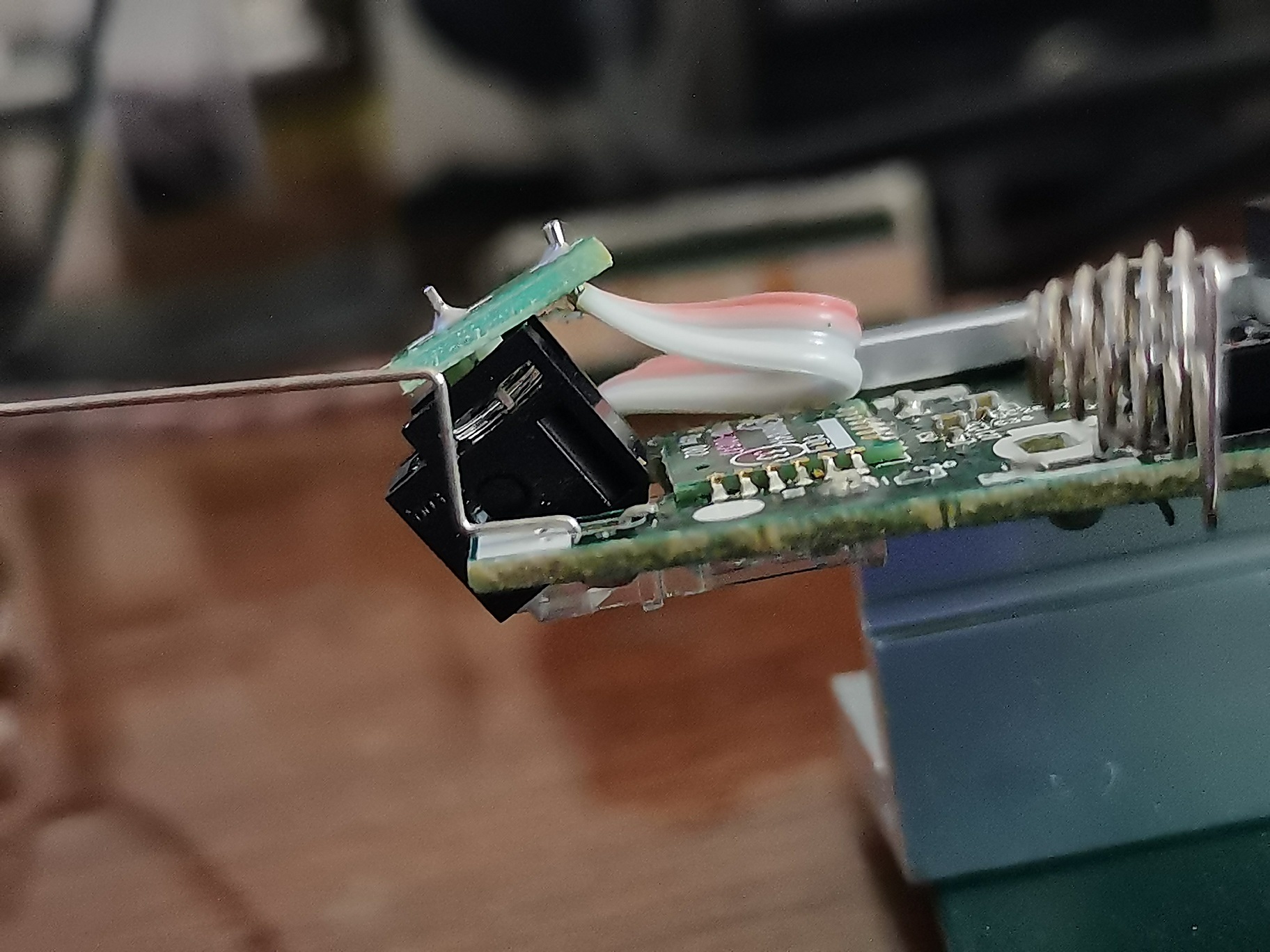

這里的光學感應器是由兩塊PCB和若干塑料件組成的整體，我沒敢拆，下面的PCB通過半孔接到主板上，上面的是給紅外LED供電用的，

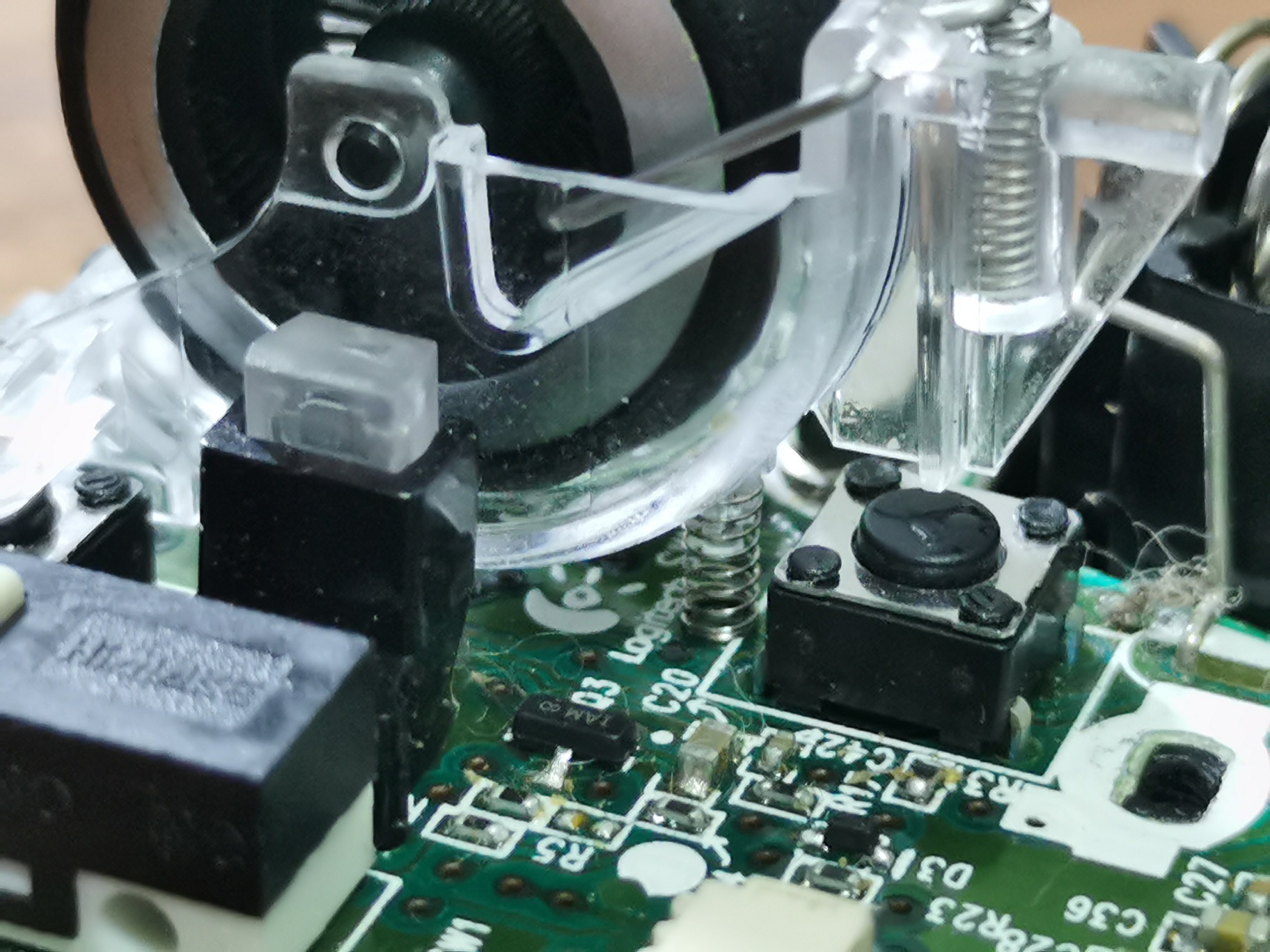

滾輪帶有3個鍵，上篇中修的就是它的左右鍵，滾輪卡在透明塑料殼中，塑料殼前端固定在底座上，后部可以擺動，擺動時觸發左右按鍵，按下為中鍵，靠一根小彈簧回彈，

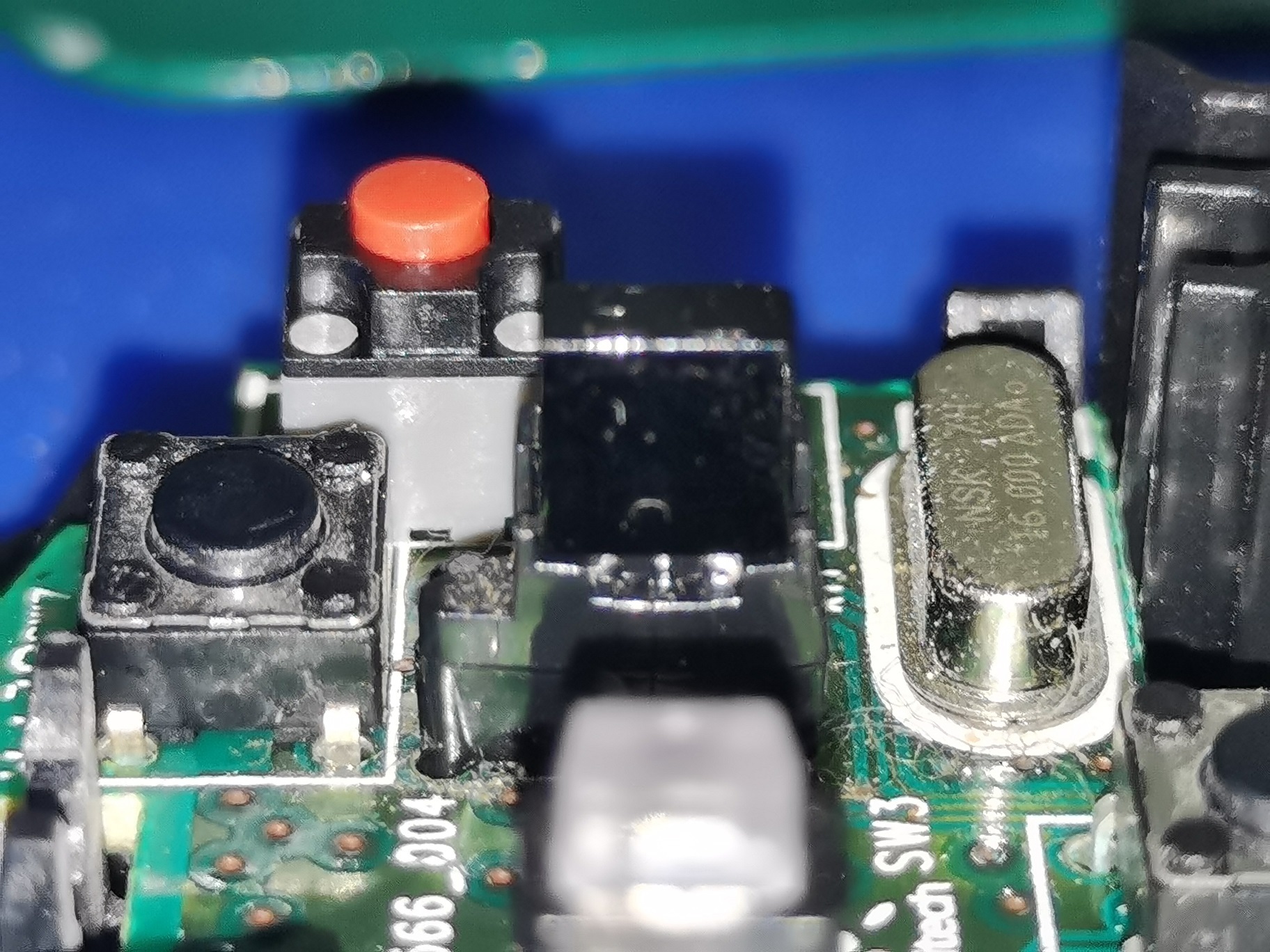

一些低端的滑鼠用的滾輪是用機械方式把旋轉動作轉換成電信號，本質上就是旋轉編碼器，手頭這個作為大品牌中端滑鼠當然不能用這么廉價的方案（而且我感覺旋轉編碼器與滾輪左右鍵無法共存），滾輪的結構就像小車的測速碼盤一樣，有分布均勻的輻條，可以擋住一邊的光電傳感器接收到另一邊發出的紅外光，與旋轉編碼器一樣，一個光電門只能檢測速度，要兩個才能檢測方向，下圖中光電門的3個引腳證明了這一點，我敢斷言兩個光電傳感器接收到信號的相位差接近90°，盡管我不知如何測量，好像還涉及到一些幾何，

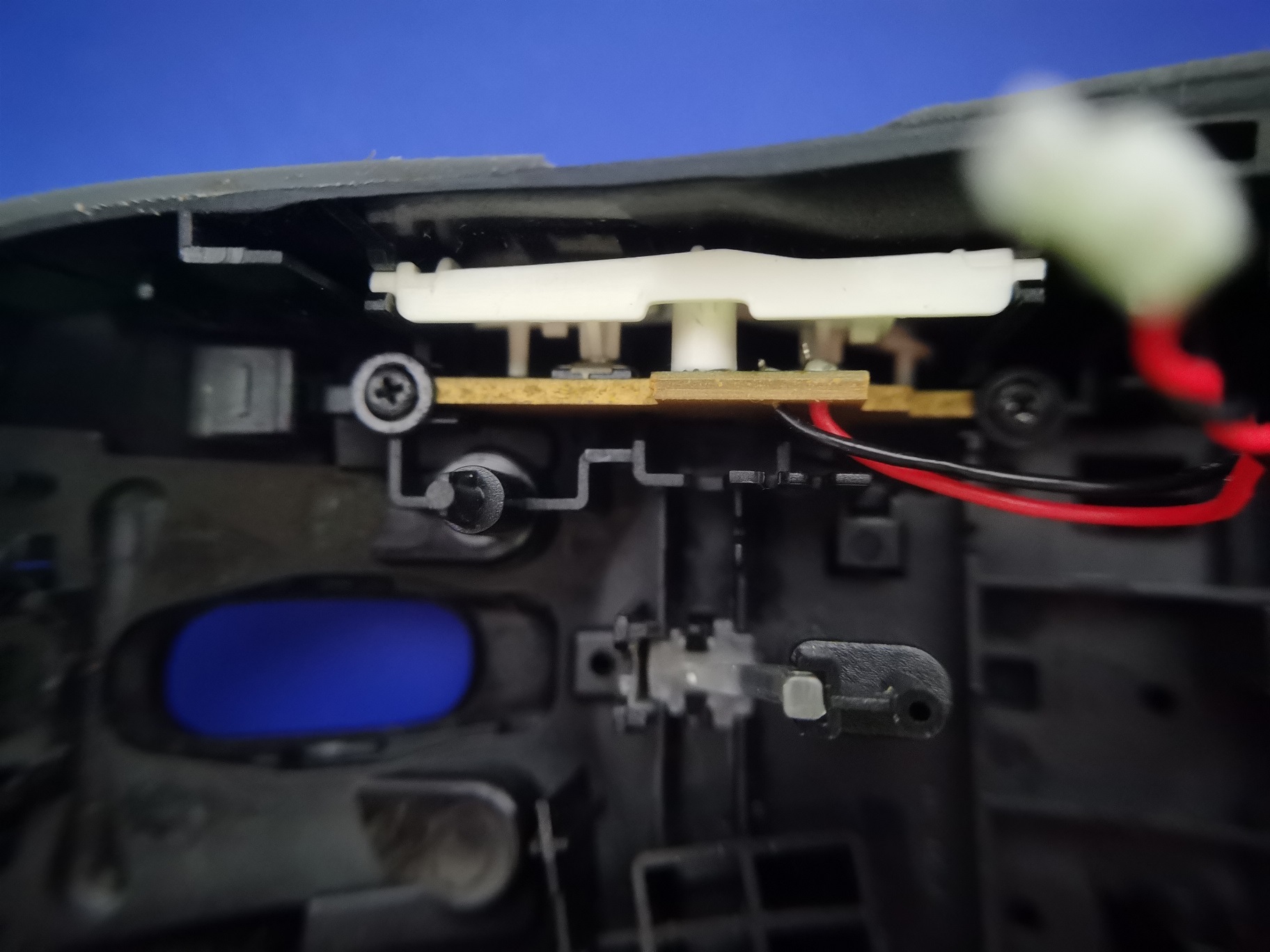

主板通過2根線連接到側鍵的那塊PCB，我沒有合適的工具拆下螺絲，但是觀察發現板上沒有電阻，不知是如何用2根線檢測2個按鍵的（多按鍵接ADC需要合適的電阻），
主板上有個紅綠雙色的LED，裝好后正好位于上蓋導光柱的下方，LED發出的光經由導光柱高效地傳出，
寫這篇文章就當科普了吧，至少我是挺有識訓的，
