近期用到HMC767鎖相環，參考頻率50M，輸出8.55G，配置內部暫存器讀寫都正常，就是無法鎖定，求解
暫存器配置如下：
REG 1 2
REG 2 1
REG 5 50F1CD
REG 6 1D3F
REG 7 304865
REG 8 16FFF
REG 9 3264
REG B 1E061
REG E 1
REG F 81
REG 3 AB

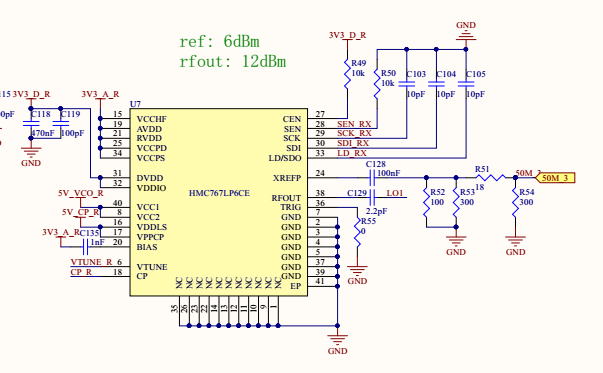

原理圖如下
請大俠賜教，謝謝！
uj5u.com熱心網友回復：
降低點頻率試試吧uj5u.com熱心網友回復：
謝謝指導！在ADI的論壇上咨詢了下，得到些啟發，現在HMC767已經鎖定了，不過輸出頻率一直是8.03GHZ，無論怎么改都不變，一波未平一波又起
uj5u.com熱心網友回復：
你環路濾波器沒有給出來，所以我看不到環路引數。我只能假定你的環路引數是對的。根據你的暫存器，FRAC你沒有給就是暫存器4
根據你的表述，請試試一下配置：
REG 3 0x2A
REG 4 0xC00000
uj5u.com熱心網友回復：
謝謝指導！我們用的是整數模式，現在問題就是配置完暫存器，鎖定后，輸出一直是8GHZ左右，無論怎么修改N分頻，輸出都一樣；
uj5u.com熱心網友回復：
另附上外部環路濾波電路
uj5u.com熱心網友回復：
1.我其實一直想問你，你是讀鎖定指示（LockDetect）判斷鎖定的嗎？ 因為你至少要8.45G才有可能鎖定，如果說8G，鎖定指示根本不可能指示鎖定。2.環路有源的啊。。。 如果有可能先用無源的來調。如果相躁不好再說。
里面的引數是理想值，買近似值就可以。 唯一需要注意就是R2不要比這個值小，最開始調你可以把R2直接焊大一些，取個510都可以，這樣很容易鎖定，當然相位噪聲就會差些。等你能成功鎖定了你再慢慢除錯指標就可以了。

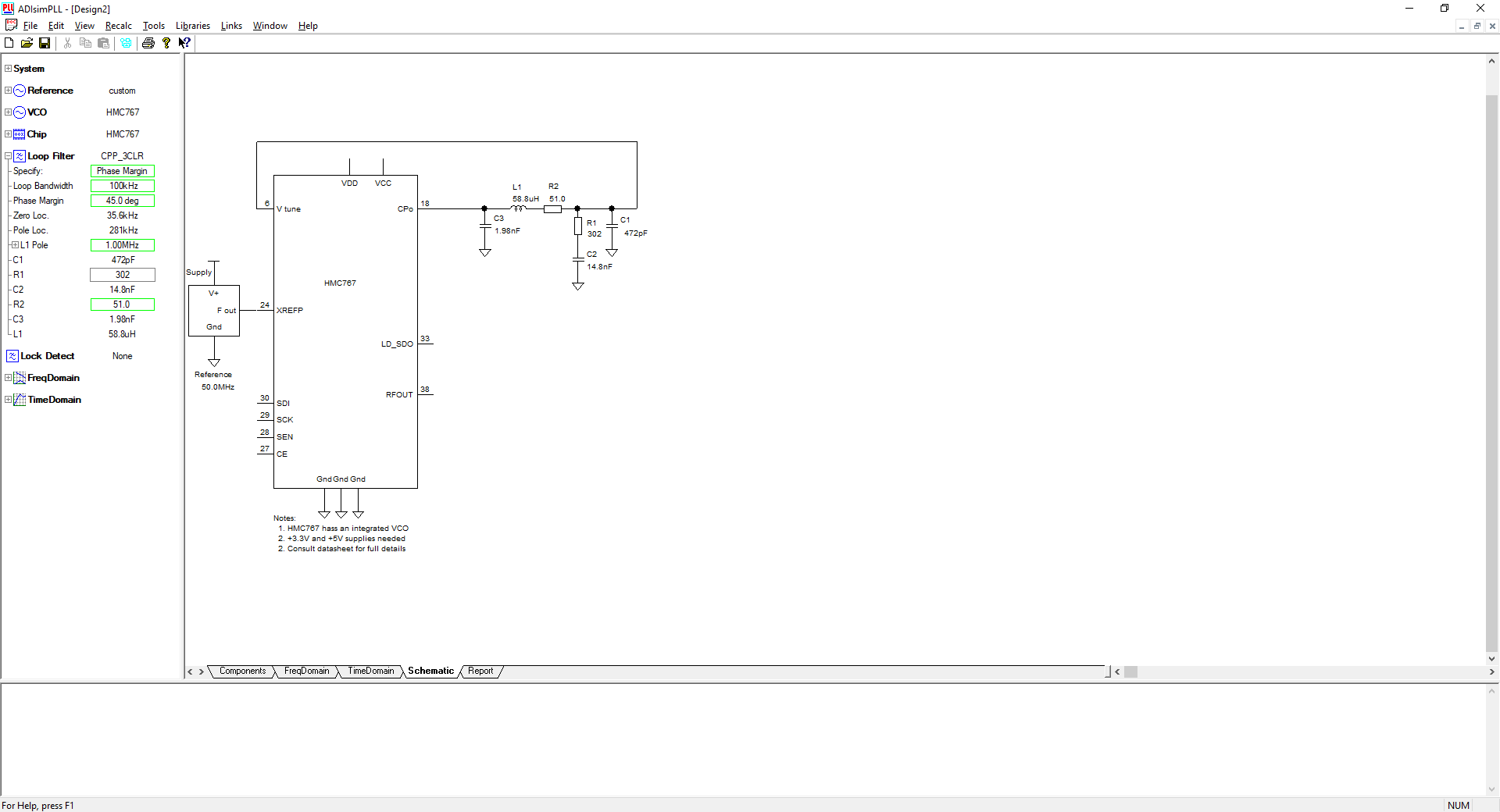

關于環路的引數，你自己下載ADI SIMPLL有模擬。
這個是分數鎖相環，盡可能用小數，對最后的相位躁有幫助。
uj5u.com熱心網友回復：
我才發現你24腳REF，前面有個PI衰減器，這個是干什么的啊？ 為什么不直接進去？uj5u.com熱心網友回復：
感謝指導！1.鎖定是通過讀Reg12暫存器，和LD信號來判斷的，兩種方式都顯示出鎖定；
2.我們有源無源都測過，效果不大，另外電路都是參考demo板來的，這個R2位置也改動過，沒效果；
3.REF是因為我們前面的時鐘是晶振輸出后有放大，增加PI電路一個是衰減，還有隔離的意思；
請幫忙看下現在的暫存器還有什么問題，另外輸出總為8GHz，是什么情況，謝謝！
REG 1 2
REG 2 1
REG 5 1
REG 6 1C3E
REG 7 204865
REG 8 36FFF
REG 9 803FFF
REG B 1F069
REG E 1
REG F 81
REG 3 2D
uj5u.com熱心網友回復：
暫存器看起來沒有問題。還可以再簡單點，因為在整數模式下，自動忽略trig沒有buffer。只需要注意
“Charge Pump Offset” disabled Reg 09[21:22] = 00
然后就是 Reg 06[7:5]= 1
然后這是 Reg 3 = AB
SEED我認為設定關系應該不大。
如果還是8G我也不知道了，只能幫你這么多了呃
uj5u.com熱心網友回復：
好的，非常感謝，我們再研究下
uj5u.com熱心網友回復：
大俠，我們HMC767遇到新的問題，請幫忙指導下：1.現在輸出頻率正確切穩定，但從reg 12和LD引腳都沒有鎖定信號；
2.當檢測到鎖定信號后，輸出頻率是不正確的，且無法修改；
3.我們在SPI介面SCK增加下拉電阻，可以有正確輸出，若取消則沒有輸出；
請問這些問題是什么原因呢？
uj5u.com熱心網友回復：
感覺濾波器不要用有源器件，電壓不好控制，受溫度影響比較大。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/101516.html
