【樂拓USB示波器試用連載】+2.虛擬示波器VS數字示波器
樂拓USB示波器到手之后，確實讓我體驗了一把豐富的軟體功能，這個是我辦公室使用的數字示波器所無法比較的。

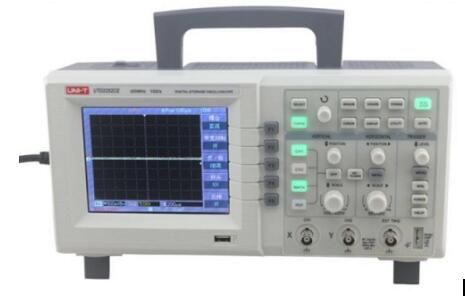

我辦公室使用的示波器是優利德UTD2202，這個示波器不貴就兩千多塊，采樣1GS/S，最大帶寬200MHZ，功能沒有USB示波器豐富，主要的特點是采樣率、帶寬高，示波器的基本功能都還在，價格也不怎么貴。算是入門性價比級別的吧！
相比之下，樂拓USB示波器價格就要更便宜一些，采樣率和帶寬都要低很多，但是勝在小巧，便攜，軟體功能豐富。這些特點是專用的數字示波器所沒有的。
下面我就用幾個場景，采用相同的電路，分別來對比測驗，查看兩個示波器的成像和引數測量對比情況。
一、晶振電路測量
單片機的晶振，我常用的有32.768KHZ，8MHZ無源晶振，以及26MHZ的有源晶振。26MHZ的有源晶振已經超出了樂拓USB示波器的最大帶寬。所以就只測驗前面兩個信號的晶振波形。

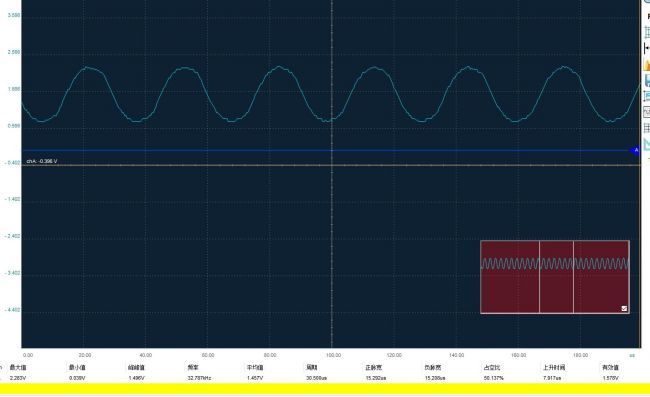

32.768KHZ波形對比：

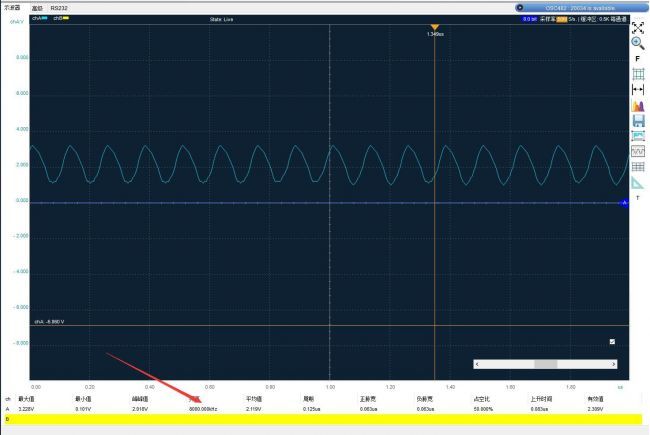

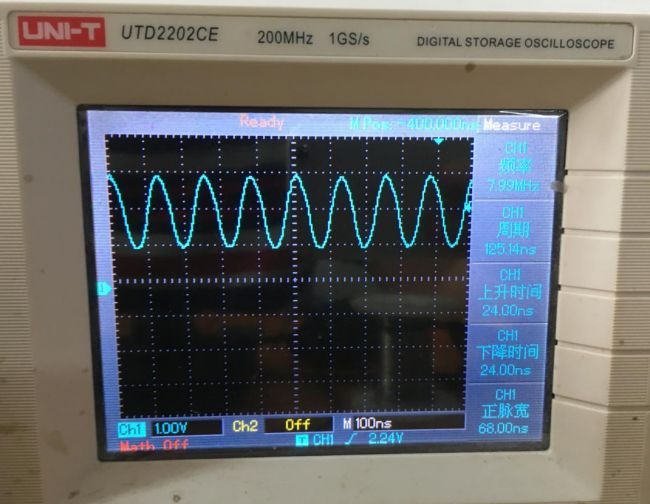

8MHZ波形對比：
上面兩個都是測量晶振的波形，基本上都是正弦波。兩個波形對比，差距也不大。
二、電源紋波測量

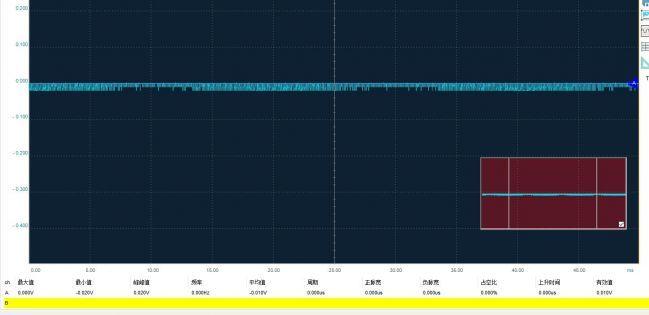

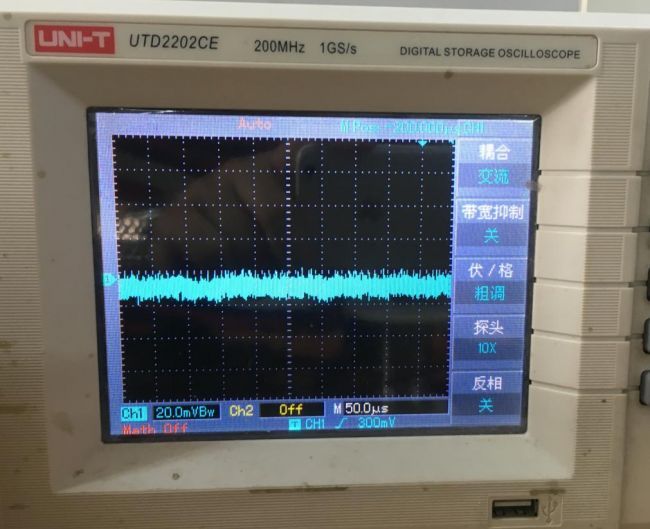

我測驗的是LDO輸出的3.3V電源上的紋波，從紋波上來看，USB示波器效果并不怎么明顯，得到的資料和波形，丟失了很多的資訊。
三、其他信號測量

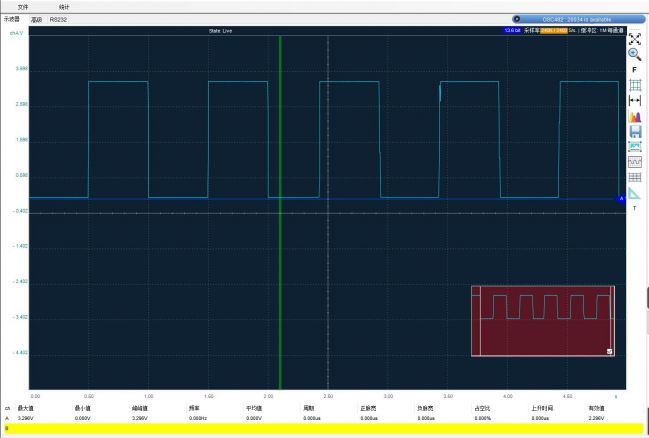

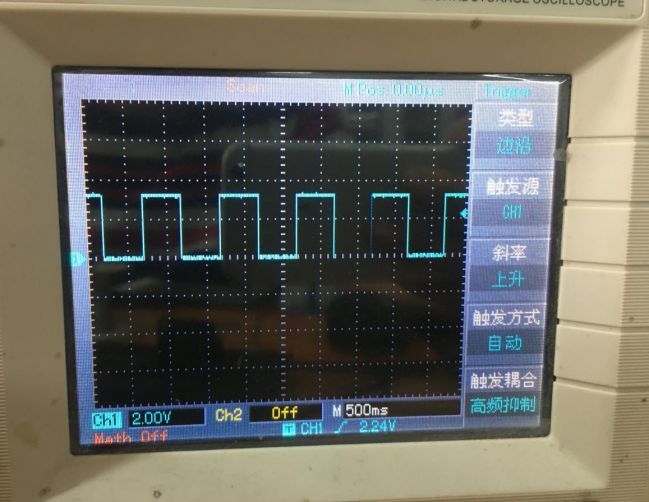

電路板上有個LED燈，按照間隔1S進行閃爍，我測驗了下，兩者的波形幾乎看不出差異。

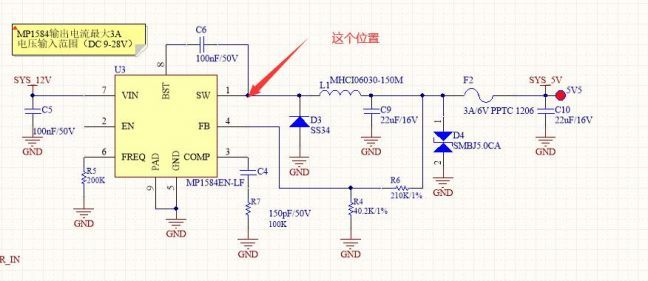

當然，前面測驗的都是標準的信號，正弦波，方波，下面我就測點不一樣的。DC-DC電路上的波形，測驗點放在MP1584的1腳。

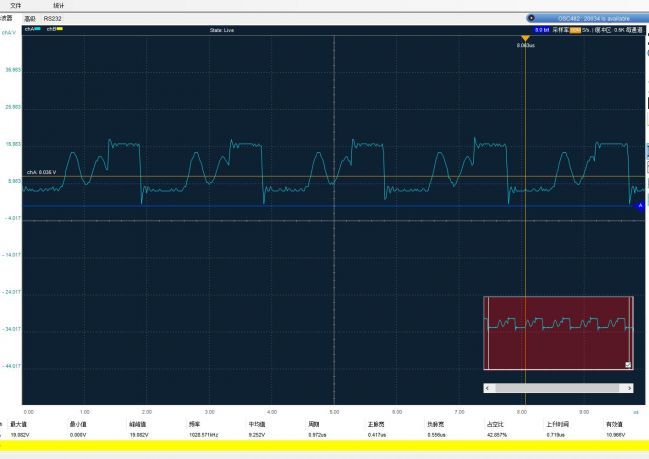

USB示波器的波形如下：

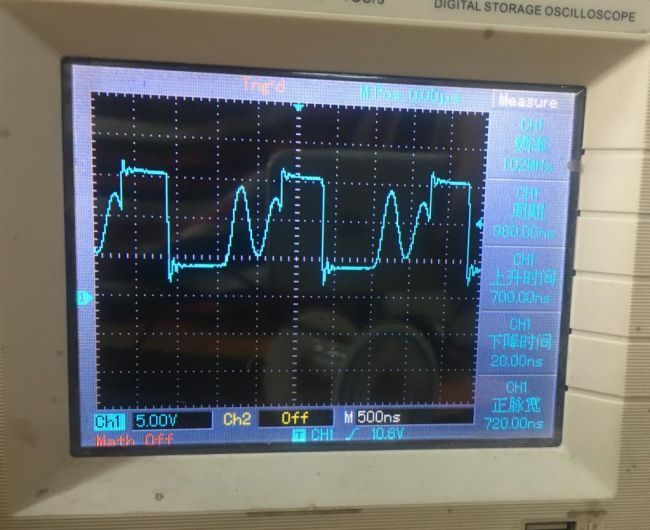

我優利德UTD2202示波器的波形如下：
兩個波形基本差距很小，頻率在1MHZ左右。

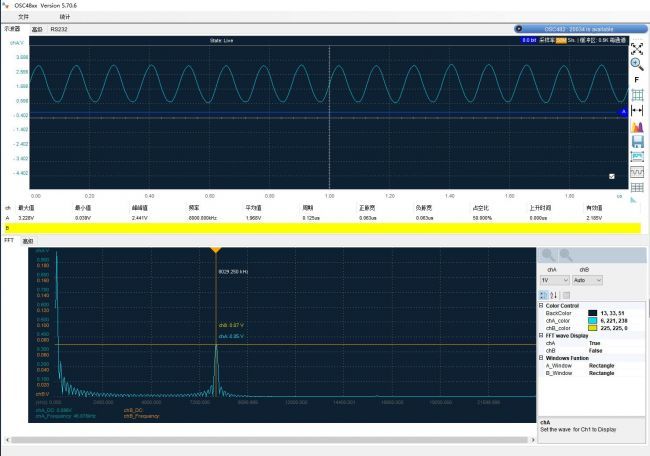

最后，我再次把示波器放到8MHZ的晶振上，然后做了一個FFT，波形如下圖。
雖然結果出來了，但是我沒看明白前面剛開始的哪一個波峰是什么意思，當然，我平時基本上也用不到FFT的計算。
四、使用總結
樂拓USB示波器在波形采集的準確度上，和專用的數字示波器基本上差距很小。但是在小信號的采集上，有一些很小的資訊會被丟失，可能是采樣的精度不夠，畢竟兩者的成本和指標差距擺在那里。
另外從使用的流暢度和波形顯示的連續性，肯定是的數字示波器占優，但是樂拓USB示波器的優點也很明顯，東西小，功能豐富。
樂拓USB示波器雖然不能完全代替我們日常開發的使用要求，但是卻是可以起到一個很好的補充作用。當我們面對出差，現場問題排查，有此利器，一定會給你帶來不一樣的體驗。
