docker有3種網路：
使用命令docker network ls，執行結果如下，
NETWORK ID NAME DRIVER SCOPE
82e8822065c7 bridge bridge local
a36f938bc6c6 host host local
55ee9a442ee8 none null local
1，bridge：是NAT Bridge，在宿主機器上創建一個軟體的交換機或者是網卡，
用ifconfig可以看到多了個【docker0】，
【docker0】既可以作為交換機，也可以作為網卡，不給它地址就是交換機，給它地址就既能當交換機也能當網卡，
linux內核可以為行程創建虛擬網卡對，這個網卡對就像網線一樣，有2個頭，
一頭連接到自己行程所屬的網路命名空間，另一頭連接任何地方，
linux內核也可以創建軟體交換機，使用【brctl】命令創建，

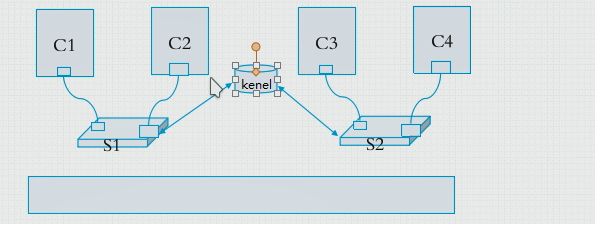

創建虛擬網路，以實作讓行程C1和行程C2可以通信，
- 步驟1：創建一個網線m
- 步驟2：創建一個網線n
- 步驟3：創建一個虛擬交換機S1，
- 步驟4：讓網線m的一端連上行程C1所屬的網路命名空間，讓網線m的另一端連上虛擬交換機S1，
- 步驟5：讓網線n的一端連上行程C2所屬的網路命名空間，讓網線n的另一端連上虛擬交換機S1，
- 行程C1和行程C2就可以通信了，
創建虛擬網路，以實作讓行程C1和行程C3可以通信，
- 步驟1：創建一個網線k
- 步驟2：創建一個虛擬交換機S2，
- 步驟3：創建一個圖中間的微內核，讓這個內核代替路由器，或者不需要路由器的話，創建1根網線，連接S1和S2，這樣一來就不需要步驟4了，
- 步驟4：創建2根網線，讓S1和S2都連都微內核上，
- 行程C1和行程C3就可以通信了，
有個著名的開源的創建虛擬交換機的軟體：OVS（OpenVSwitch).

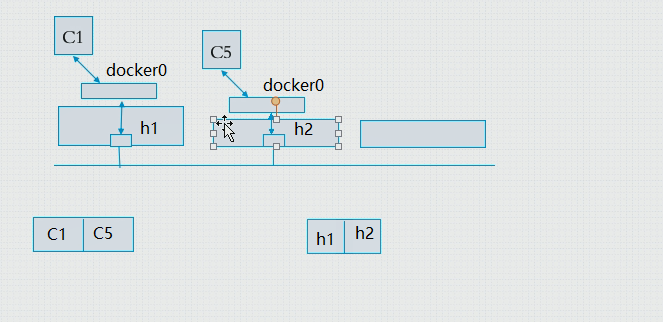

overlay network（疊加網路）
C1(192.168.1.3)和C5(192.168.1.4)在同一個網段，物理機器h1(10.1.1.3)和h2(10.1.1.4)連接在同一個交換機上，因為C1和C5在同一個網段，所以它們2個可以互相看見，當C1要發送資料給C5時，ip報文里是C1：C5，然后經過虛擬網橋（docker0），轉發給物理機器h1，物理機器h1在【ip報文C1：C5】外面再包裹一層【h1:h2】，物理機器h2接受到報文后，拆掉外層的【h1:h2】，發現里面還有【C1：C5】，所以通過虛擬網橋（docker0），轉發給C5，
上圖里面的【docker0】，就是在運行docker daemon行程的機器上，執行ifconfig，看到的【docker0】，它是nat bridge，每啟動一個容器，就產生一條網線，一端就插在【docker0】上，一端插在自己容器的網路命名空間上，，
那么如何查看，【docker0】上插了幾根網線呢？
使用【yum install bridge-utils】里面的【brctl show】命令，查看網橋上插了哪些網線，
[root@localhost ys]# brctl show
bridge name bridge id STP enabled interfaces
docker0 8000.0242af11c649 no veth93593bc
vethc7cb2ca
從上面的執行結果可以看出來，在【docker0】上插了2根網線分別是veth93593bc和vethc7cb2ca，用在宿主機上使用ifconfig，可以看到這2個網線，
[root@localhost ys]# ifconfig
veth93593bc: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet6 ..... prefixlen 64 scopeid 0x20<link>
ether ..... txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 8 bytes 656 (656.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
vethc7cb2ca: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet6 .. prefixlen 64 scopeid 0x20<link>
ether ..... txqueuelen 0 (Ethernet)
RX packets 0 bytes 0 (0.0 B)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 8 bytes 656 (656.0 B)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
使用【ip link show】也可以看到veth93593bc和vethc7cb2ca，而且還可以發現veth93593bc的另一端是if14，vethc7cb2ca的另一端是if12
[root@localhost ys]# ip link show
5: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default
link/ether 02:42:af:11:c6:49 brd ff:ff:ff:ff:ff:ff
13: vethc7cb2ca@if12: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP mode DEFAULT group default
link/ether a2:a3:b8:3c:8c:88 brd ff:ff:ff:ff:ff:ff link-netnsid 0
15: veth93593bc@if14: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP mode DEFAULT group default
link/ether b2:24:a8:13:4d:56 brd ff:ff:ff:ff:ff:ff link-netnsid 1
【iptables -t nat -vnL】查看，發現了下面的規則，所以說明docker0是nat bridge，
iptables種的DNAT和SNAT概念
Chain POSTROUTING (policy ACCEPT 47 packets, 3073 bytes)
pkts bytes target prot opt in out source destination
0 0 MASQUERADE all -- * !docker0 172.17.0.0/16 0.0.0.0/0
in：*，代表：從任何介面進來
out:!docker0，代表：不從docker0出去
source：172.17.0.0/16，代表：原地址來自172.17.0.0/16的任何主機地址，
destination：0.0.0.0/0，代表：發送到任何主機地址，
target：MASQUERADE，代表：做源地址轉換 （SNAT ），也就是自動在本機上選擇一個源地址，
把上面的話連接起來的意思：從任何介面進來，不從docker0出去，原地址是來自172.17.0.0/16的任何主機地址，發送到任何主機地址，做源地址轉換，
創建網路命名空間
查看ip命令的工具包是否安裝：rpm -q iproute
使用ip命令，看到object里有網路命名空間（netns），所以我們用ip命令就可以創建網路命名空間，
[root@localhost ys]# ip
Usage: ip [ OPTIONS ] OBJECT { COMMAND | help }
ip [ -force ] -batch filename
where OBJECT := { link | address | addrlabel | route | rule | neigh | ntable |
tunnel | tuntap | maddress | mroute | mrule | monitor | xfrm |
netns | l2tp | fou | macsec | tcp_metrics | token | netconf | ila |
vrf }
OPTIONS := { -V[ersion] | -s[tatistics] | -d[etails] | -r[esolve] |
-h[uman-readable] | -iec |
-f[amily] { inet | inet6 | ipx | dnet | mpls | bridge | link } |
-4 | -6 | -I | -D | -B | -0 |
-l[oops] { maximum-addr-flush-attempts } | -br[ief] |
-o[neline] | -t[imestamp] | -ts[hort] | -b[atch] [filename] |
-rc[vbuf] [size] | -n[etns] name | -a[ll] | -c[olor]}
-
獲得ip netns命令的幫助資訊：
[root@localhost ys]# ip netns help Usage: ip netns list//查看當前系統里的網路命名空間 ip netns add NAME//添加網路命名空間 ip netns set NAME NETNSID ip [-all] netns delete [NAME] ip netns identify [PID]//讓某個行程使用某個網路命名空間 ip netns pids NAME ip [-all] netns exec [NAME] cmd ...//在某個網路命名空間上執行網路命令， ip netns monitor ip netns list-id -
命令
ip netns使用例子：創建網路命名空間和查看網路命名空間[root@localhost ys]# ip netns list [root@localhost ys]# ip netns add ns1 [root@localhost ys]# ip netns add ns2 [root@localhost ys]# ip netns list ns2 ns1 -
獲取ip link命令的幫助資訊：
ip link help[root@localhost ys]# ip link help Usage: ip link add [link DEV] [ name ] NAME [ txqueuelen PACKETS ] [ address LLADDR ] [ broadcast LLADDR ] [ mtu MTU ] [index IDX ] [ numtxqueues QUEUE_COUNT ] [ numrxqueues QUEUE_COUNT ] type TYPE [ ARGS ] ...后面太多了，省略了， -
在指定的網路命名空間里執行網路命令：
# ip netns exec ns1 ifconfig -
給網路命名空間創建網線（虛擬網卡對），命令里面的【type】是網卡對的型別，veth是以太網，
# ip link add name veth1.1 type veth peer name veth1.2使用
ip link show可以看到剛創建的veth1.1和veth1.2，他們互為一對，而且他們都是插宿主機上的，22: [email protected]: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000 link/ether 4e:e3:65:60:bb:08 brd ff:ff:ff:ff:ff:ff 23: [email protected]: <BROADCAST,MULTICAST,M-DOWN> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000 link/ether 2a:16:5b:ce:fe:f6 brd ff:ff:ff:ff:ff:ff使用
ifconfig，發現他們都沒有被顯示出來，因為還沒有激活他們，用ifconfig -a是可以顯示出來的，先創建一個網路命名空間：
ip netns add ns1，然后讓veth1.2插在ns1上，# ip link set dev veth1.2 netns ns1然后在宿主機網路命名空間上執行
ip link show，發現veth1.2沒有了，因為veth1.2已經到ns1網路命名空間里了，23: veth1.1@if22: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN mode DEFAULT group default qlen 1000 link/ether 2a:16:5b:ce:fe:f6 brd ff:ff:ff:ff:ff:ff link-netnsid 0再去ns1網路命名空間里，執行
ip netns exec ns1 ifconfig -a，發現veth1.2在里面，veth1.2: flags=4098<BROADCAST,MULTICAST> mtu 1500 ether 4e:e3:65:60:bb:08 txqueuelen 1000 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0也可以修改veth1.2的名字，修改成eth0.
# ip netns exec ns1 ip link set dev veth1.2 name eth0執行
ip netns exec ns1 ifconfig -a，發現變成了eth0了，eth0: flags=4098<BROADCAST,MULTICAST> mtu 1500 ether 4e:e3:65:60:bb:08 txqueuelen 1000 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0 -
讓虛擬網卡插在某個網路命名空間，
# ip link set dev veth1.2 netns ns1 -
激活虛擬網卡（賦給它IP就是激活），
激活veth1.1
# ifconfig veth1.1 10.1.0.1/24 up執行
ifconfig，發現虛擬網卡veth1.1有ip地址了，veth1.1: flags=4099<UP,BROADCAST,MULTICAST> mtu 1500 inet 10.1.0.1 netmask 255.255.255.0 broadcast 10.1.0.255 ether 2a:16:5b:ce:fe:f6 txqueuelen 1000 (Ethernet) RX packets 0 bytes 0 (0.0 B) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 0 bytes 0 (0.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0激活ns1里的eth0
# ip netns exec ns1 ifconfig eth0 10.1.0.2/24 up執行
ifconfig，發現虛擬網卡eth0有ip地址了，eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500 inet 10.1.0.2 netmask 255.255.255.0 broadcast 10.1.0.255 inet6 fe80::4ce3:65ff:fe60:bb08 prefixlen 64 scopeid 0x20<link> ether 4e:e3:65:60:bb:08 txqueuelen 1000 (Ethernet) RX packets 11 bytes 1447 (1.4 KiB) RX errors 0 dropped 0 overruns 0 frame 0 TX packets 7 bytes 586 (586.0 B) TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0從宿主機ping一下ns1里的eth0，是可以ping通的，
# ping 10.1.0.2 PING 10.1.0.2 (10.1.0.2) 56(84) bytes of data. 64 bytes from 10.1.0.2: icmp_seq=1 ttl=64 time=0.073 ms再從ns1ping一下宿主機的veth1.1，也是可以ping通的，
# ip netns exec ns1 ping 10.1.0.1 PING 10.1.0.1 (10.1.0.1) 56(84) bytes of data. 64 bytes from 10.1.0.1: icmp_seq=1 ttl=64 time=0.039 ms -
使用
ip命令可以創建虛擬網卡，使用brctl，可以創建虛擬交換機，有了它倆，就可以模擬很多虛擬網路，比如物理橋，nat橋等，不需要安裝額外的虛擬機，很輕量，
有個問題，docker容器間是如何互相通信的呢？
-
假設容器都是以bridge方式啟動
-
2個容器都插在docker0上，那么這2個容器都在172.17網段上，互相通信沒有任何問題，
-
容器和宿主機互相通信沒有問題，
-

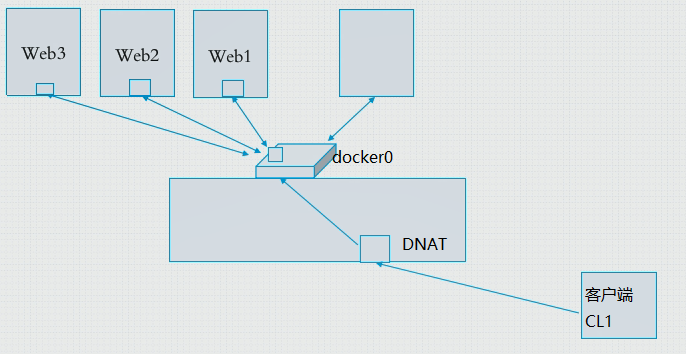

客戶端CL1，要通過80埠訪問nginx容器WEB1，但是客戶端CL1同nginx容器WEB1在不同的網路，如何通信呢？nginx容器WEB1所在的宿主機只能使用DNAT技術，才能實作通信，也就是說客戶端CL1訪問的是宿主機，宿主機再轉發給nginx容器WEB1，
這就有個問題了，如果web2和web3也是nginx，也要使用80埠，那么宿主機轉發的時候就不知道轉給哪個容器了，
-

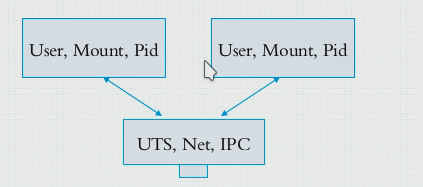

另一種方式：容器可以有獨立的6個命名空間，為了2個容器間可以用lo（127.0.0.1）通信，讓他們只擁有3個(user,mount, pid)獨立的命名空間，另外3個(uts, net, ipc)他們共享使用，
二，host：
容器間可以共用3個(uts, net, ipc)空間，那么容器可以和宿主機（docker daemon行程所運行的機器）共用嗎？是可以的，讓一個容器A和宿主機共用3個(uts, net, ipc)空間，讓其他的容器使用橋接，這樣一來容器A就有了管理網路的特權，這就是docker的host連接方式，
三，none：容器沒有網卡，只有lo，所以不能網路通信，

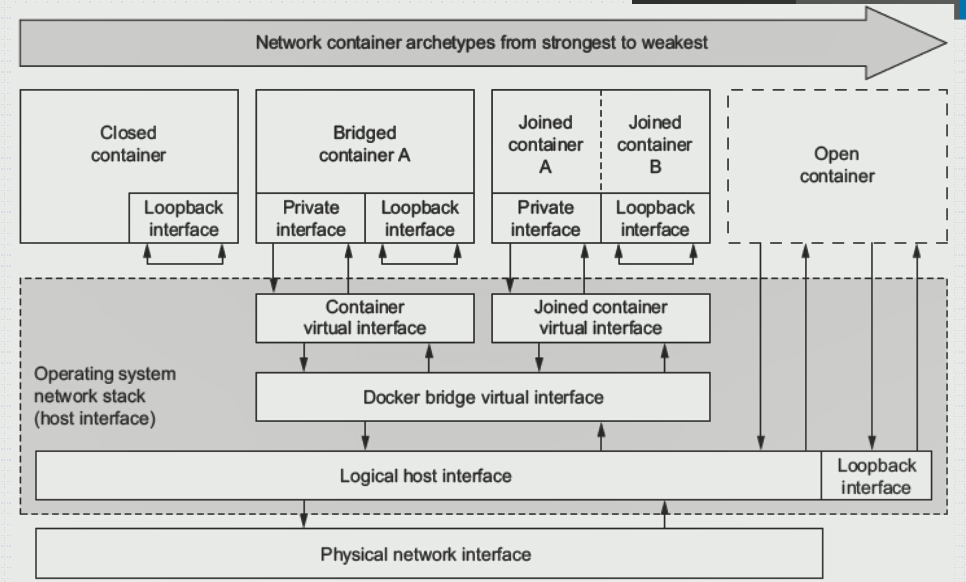

docker 網路種類：
查看網路連接具體資訊的命令（inspect 可以查看任何docker object）：
# docker network inspect bridge/host/none
查看容器的網路連接具體資訊，
# docker container inspect ng1
