前言

隨著人工智能的不斷發展，機器學習這門技術也越來越重要，很多人都開啟了學習機器學習，本文就介紹了機器學習的決策樹的詳細內容，

一、決策樹的概述

決策樹是一種樹形結構，其中每個內部節點表示一個屬性上的測驗，每個分支代表一個測驗輸出，每個葉子節點代表一種類別，

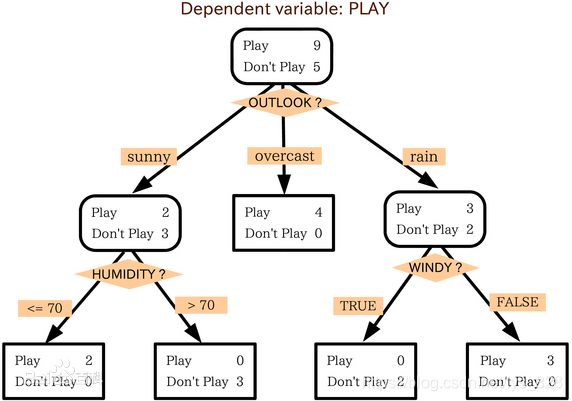

樹的組成：（如下圖示，來源百度，只做結構演示說明）
根節點：第一個選擇點
非葉子結點與分支：中間程序
葉子節點：最終的決策結果

兩大特征：從根節點開始一步步走到葉子節點（決策的程序）
所以的資料最終都會落到葉子節點，既可以做分類也可以做回歸

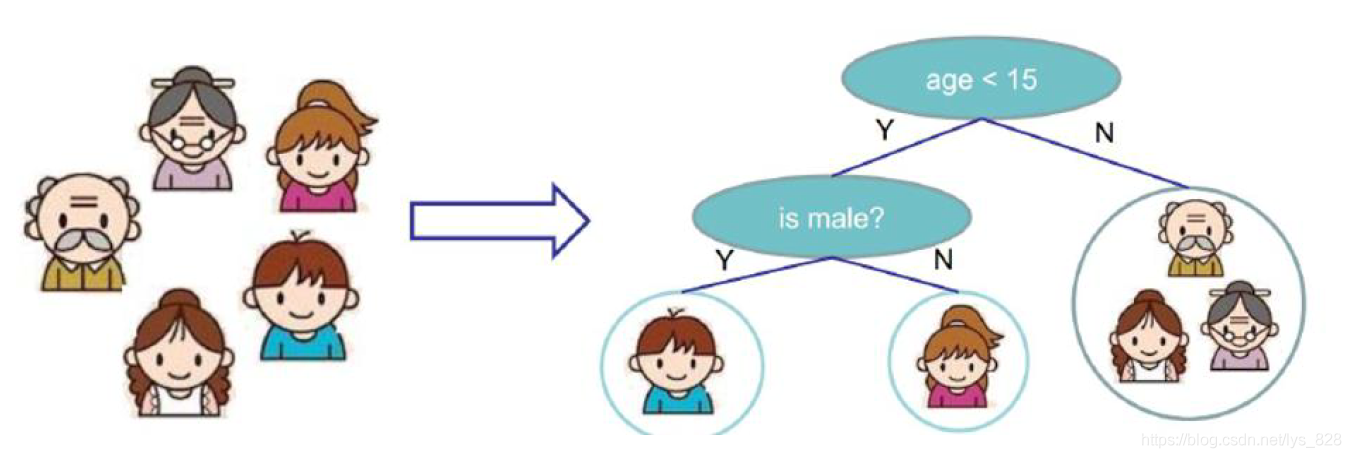

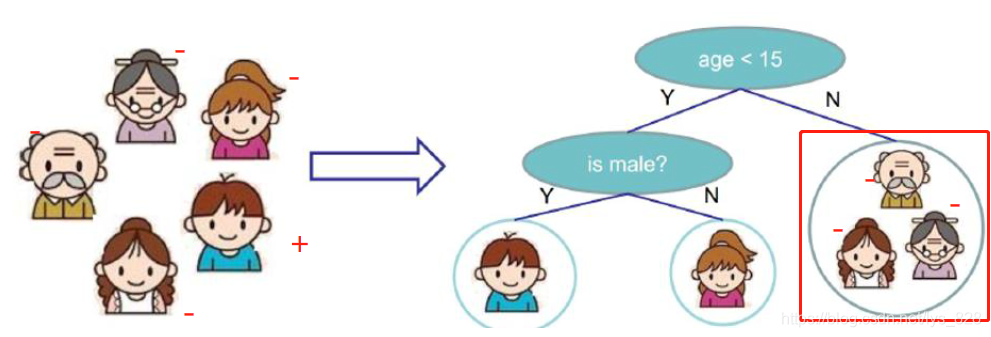

實作決策樹的流程，下面以一個簡單的一家人是否愛玩游戲進行劃分，如下

將一家人看做為是一份資料，輸入到決策樹中，首先會進行年齡的判斷是否大于15歲（人為主觀認定的數值），如果大于15，就判斷為有較小可能性玩游戲，小于或等于15歲則認為有較大的可能性玩游戲，然后再進行下一步細分，判斷性別，如果是男生則認為有較大的可能性玩游戲，如果為女生則為較小的可能性喜歡玩游戲，

這就是一個簡單的決策樹的程序，有點像最初python學習時的進行if-else成績好壞等級分類的程式，但是，決策樹這里的分類的先后順序通常是不可以調換的，比如這里為什么要把年齡的判斷放在性別判斷前邊，就是因為希望第一次決策判斷就能實作大部分資料的篩選，盡可能的都做對了，然后再進行下一步，進而實作對上一步存在偏差資料的微調，因此根節點的重要性可想而知，其要實作對資料樣本大致的判斷，篩選出較為精確的資料，可以對比籃球比賽，當然是先上首發陣容，其次在考慮替補，針對于短板的地方進行補充，

那么問題就來了？（根節點如何選擇）—— 憑什么先按照年齡進行劃分，或者說憑什么認為他們是首發嗎？

判斷的依據是啥？？？接下來呢？次根節點又如何進行切分呢？？？

二、熵的作用

目標：通過一種衡量標準，來計算通過不同特征進行分支選擇后的分類情況，找出來最好的那個當成根節點，以此類推，

衡量標準-熵：熵是表示隨機變數不確定性的度量（解釋：說人話就是物體內部的混亂程度，比如義務雜貨市場里面什么都有那肯定混亂呀，專賣店里面只賣一個牌子的那就穩定多啦）

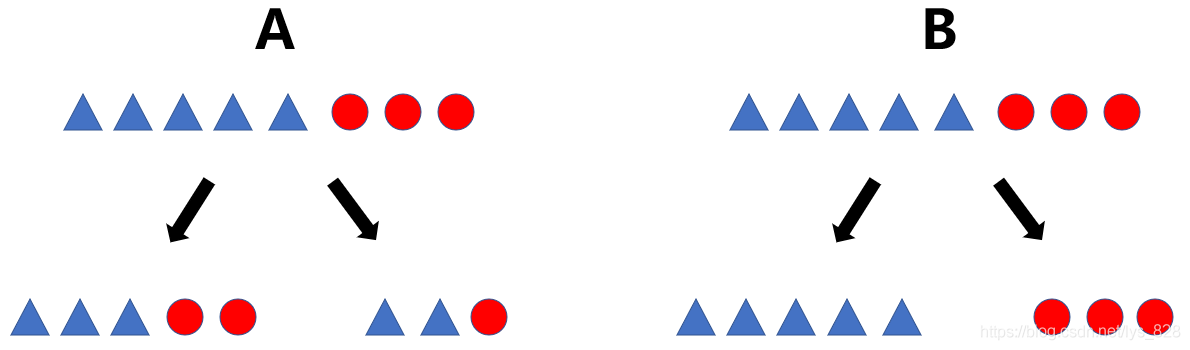

舉個例子：如下，A中決策分類完成后一側是有三個三角二個圓，另一側是兩個三角一個圓，而B中決策分類后是一側是三角一側是圓，顯然是B方案的決策判斷更靠譜一些，用熵進行解釋就是熵值越小（混亂程度越低），決策的效果越好

有些時候是可以憑借的肉眼進行觀察的，但是大部分的決策結果并不能僅僅通過人為的評判，而需要一個量化的評判標準，于是就有了判斷公式： H ( X ) = ? ∑ p i ? l o g ( p i ) , i = 1 , 2 , . . . , n H(X)=- ∑ p_{i}* log(p_{i}), i=1,2, ... , n H(X)=?∑pi??log(pi?),i=1,2,...,n

這里以上面的例子進行公式解讀，都只單看左側的分類結果，對于B中的，只有三角，也就是一個分類結果， p i p_{i} pi?即為取值概率，這里就為100%，再結合一下log函式，其值在[0,1]之間是遞增的，那么前面加上一個負號就是遞減，因此這個B右側分類結果帶入計算公式值就是0，而0又是這個公式值中的最小值，再看A中左側的分類結果，由于存在著兩種情況，因此公式中就出現了累加，分別計算兩種結果的熵值情況，最后匯總，其值必然是大于0的，故A中的類別較多，熵值也就大了不少，B中的類別較為穩定（那么在分類任務重我們希望通過節點分支后資料類別的熵值大還是小呢？）

其實都不是，在分類之前資料有一個熵值，在采用決策樹之后也會有熵值， 還拿A舉例，最初的狀態五個三角三個圓（對應一個熵值1），經過決策之后形成左側三個三角兩個圓（對應熵值2）和右側的兩個三角一個圓（對應熵值3），如果最后的熵值2+熵值3 < 熵值1，那么就可以判定這次分類較好，比原來有進步，也就是通過對位元值（不確定性）減少的程度判斷此次決策判斷的好壞，不是只看分類后熵值的大小，而是要看決策前后熵值變化的情況，

為了方便記憶，于是有了 資訊增益 ：表示特征X使得類Y的不確定性減少的程度，（分類后的專一性，希望分類后的結果是同類在一起，比如上面希望把三角形分在一塊，圓形分在一塊）

三、決策樹構造實體

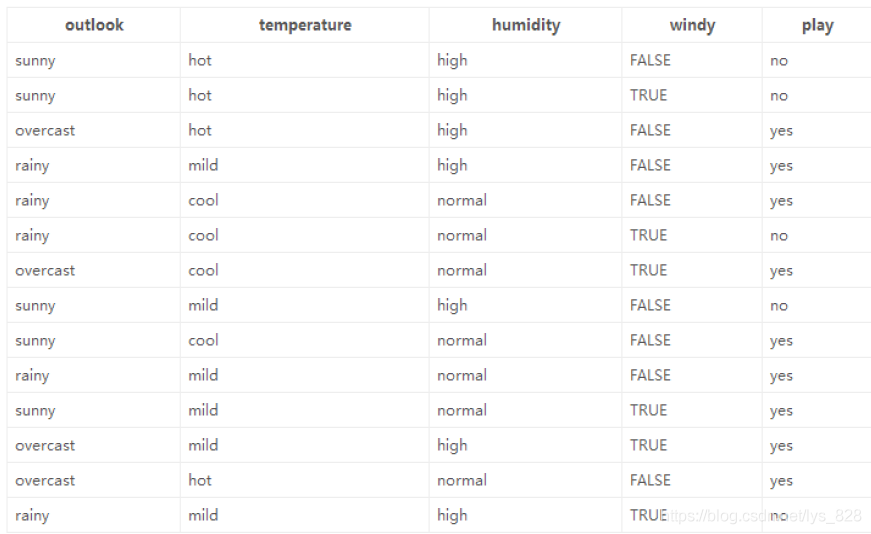

這里使用官網提供的示例資料進行講解，資料為14天打球的情況（實際的情況）；特征為4種環境變化（ x i x_{i} xi?）；最后的目標是希望構建決策樹實作最后是否打球的預測（yes|no），資料如下

x 1 : x_{1}: x1?: outlook
x 2 : x_{2}: x2?: temperature
x 3 : x_{3}: x3?: humidity
x 4 : x_{4}: x4?: windy

p l a y : play: play: yes|no

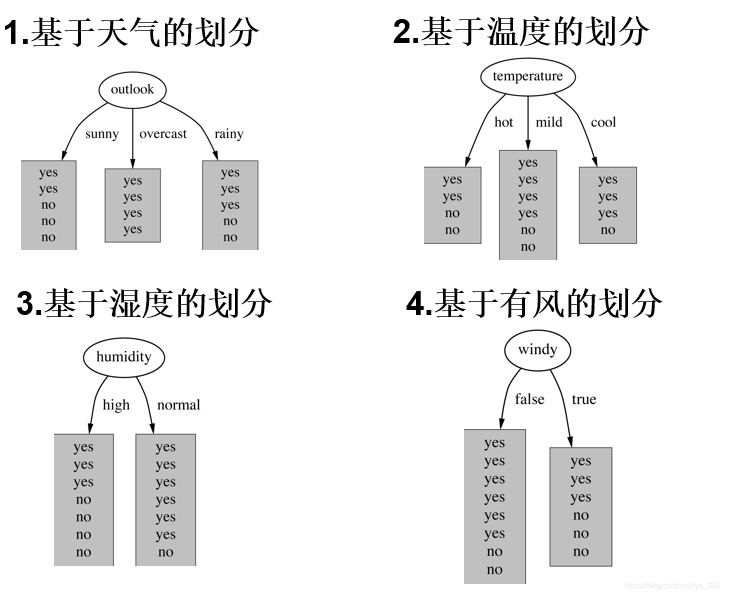

由資料可知共有4種特征，因此在進行決策樹構建的時候根節點的選擇就有4種情況，如下，那么就回到最初的問題上面了，到底哪個作為根節點呢？是否4種劃分方式均可以呢？因此 資訊增益 就要正式的出場露面了

由于是要判斷決策前后的熵的變化，首先確定一下在歷史資料中（14天）有9天打球，5天不打球，所以此時的熵應為（一般log函式的底取2，要求計算的時候統一底數即可）： ? 9 14 ? l o g 2 9 14 ? 5 14 ? l o g 2 5 14 = 0.940 - \frac{9}{14}*log_{2}\frac{9}{14} - \frac{5}{14}*log_{2} \frac{5}{14} = 0.940 ?149??log2?149??145??log2?145?=0.940

先從第一個特征下手，計算決策樹分類后的熵值的變化，還是使用公式進行計算

Outlook = sunny時，熵值為0.971 （ ? 2 5 ? l o g 2 2 5 ? 3 5 ? l o g 2 3 5 = 0.971 - \frac{2}{5}*log_{2}\frac{2}{5} - \frac{3}{5}*log_{2} \frac{3}{5} = 0.971 ?52??log2?52??53??log2?53?=0.971）
Outlook = overcast時，熵值為0
Outlook = rainy時，熵值為0.971（ ? 3 5 ? l o g 2 3 5 ? 2 5 ? l o g 2 2 5 = 0.971 - \frac{3}{5}*log_{2}\frac{3}{5} - \frac{2}{5}*log_{2} \frac{2}{5} = 0.971 ?53??log2?53??52??log2?52?=0.971）

注意：直接將計算得到的結果和上面計算出初始的結果相比較嗎？ （當然不是，outlook取到sunny，overcast，rainy是有不同的概率的，因此最后的計算結果要考慮這個情況）

最終的熵值計算就為： 5 14 ? 0.971 + 0 + 5 14 ? 0.971 = 0.693 \frac{5}{14}*0.971 + 0 + \frac{5}{14}*0.971 = 0.693 145??0.971+0+145??0.971=0.693資訊增益：系統的熵值就由原始的0.940下降到了0.693，增益為
g a i n ( o u t l o o k ) = 0.247 gain(outlook) = 0.247 gain(outlook)=0.247依次類推，可以分別求出剩下三種特征分類的資訊增益如下：
g a i n ( t e m p e r a t u r e ) = 0.029 , g a i n ( h u m i d i t y ) = 0.152 , g a i n ( w i n d y ) = 0.048 gain(temperature) = 0.029, gain(humidity) = 0.152, gain(windy) = 0.048 gain(temperature)=0.029,gain(humidity)=0.152,gain(windy)=0.048最后我們選擇最大的那個就可以啦，相當于是遍歷了一遍特征，找出來了根節點（老大），然后在其余的中繼續通過資訊增益找子節點（老二）…，最終整個決策樹就構建完成了！

四、資訊增益率和gini系數

之前使用資訊增益進行判斷根節點有沒有什么問題，或者是這種方法是不是存在bug，有些問題是解決不了的？？？答案是當然有的，比如還是使用上面的14個人打球的資料，這里添加一個特征為打球的次數ID，分別為1，2，3，…，12，13，14，那么如果按照此特征進行決策判斷，如下

由此特征進行決策判斷后的結果可以發現均為單個的分支，計算熵值的結果也就為0，這樣分類的結果資訊增益是最大的，說明這個特征是非常有用的，如果還是按照資訊增益來進行評判，樹模型就勢必會按照ID進行根節點的選擇，而實際上按照這個方式進行決策判斷并不可行，只看每次打球的ID并不能說這一天是不是會打球，

從上面的示例中可以發現資訊增益無法解決這種特征分類（類似ID）后結果特別特別多的情況，故就發展了另外的決策樹演算法叫做 資訊增益率 和 gini系數

這里介紹一下構建決策樹中使用的演算法（至于前面的英文稱呼，知道是一種指代關系就可以了，比如說的資訊增益也可以使用ID3進行表示）：

還是以14個人打球的資料，講解一下資訊增益率，這里說考慮了自身熵，解決了ID3的問題是如何解決的呢？假設按照每次打球次數ID進行決策判斷，結果還是分為了14類，計算后的資訊增益為Q，從數值的大小上看一般是一個較小數值（0.940-0=0.940，絕對數值），但是對于其他資料特征分類的結果來看這個數值又是很大（0.940相較于其他的gain數值，對比數值），這時候的資訊增益率就為 Q ( ? 1 14 l o g 2 1 14 ) ? 14 \frac{Q}{(-\frac{1}{14}log_{2}\frac{1}{14})*14} (?141?log2?141?)?14Q?，從對比數值來看，這個Q是很大，但是考慮到自身的熵值，參考一下log函式的影像，分母的值就是更大了，由此這個公式計算的數值（資訊增益率）就會很小，也就解決了資訊增益中無法處理分類后資料類別特別多的情況

gini系數計算公式和熵的衡量標準類似，只是計算方式不相同，這里值越小代表這決策分類的效果越好，比如當p的累計值取1了，那么最后結果就為0，當p取值較小時，經過平方后就更小了，由此計算的結果也就趨近1了

資訊增益率 是對根據熵值進行判定方式的改進，而 gini系數 則是另起爐灶，有著自己的計算方式

五、剪枝方法

首先明確一下為啥會有剪枝的操作，對比一下日常生活中的種植園工修理花草樹木，如果不管，任其生長，最后結果很可能是雜草灌木叢生，決策樹過擬合風險很大，理論上是可以完全分得開全部的資料，也就是樹會野蠻生長，每個葉子節點都會有一個資料，然后就把所有的資料全部分類完成

過擬合通俗的講就是：你在日常的測驗做題或者考核的時候很好，但是一到大型的考試就不行了，這時候就存在邊看答案邊做題的現象，因此就可以把每道題都做對，就像決策樹一樣，可以無限的細分下去，滿足所有的分類結果，但是在最后預測的時候卻表現不好，故需要避免這種情況，也就需要進行剪枝，控制模型的復雜程度

剪枝策略：預剪枝（邊建立決策樹邊進行剪枝的操作，比較實用）、后剪枝（當建立完成后再進行剪枝操作）

預剪枝方式：限制深度（比如指定到某一具體數值后不再進行分裂）、葉子節點個數、葉子節點樣本數、資訊增益量等
后剪枝方式：通過一定的衡量標準， C α ( T ) = C ( T ) + α ? ∣ T l e a f ∣ C_{\alpha}(T) = C(T) + \alpha*|T_{leaf}| Cα?(T)=C(T)+α?∣Tleaf?∣，葉子節點越多，損失越大

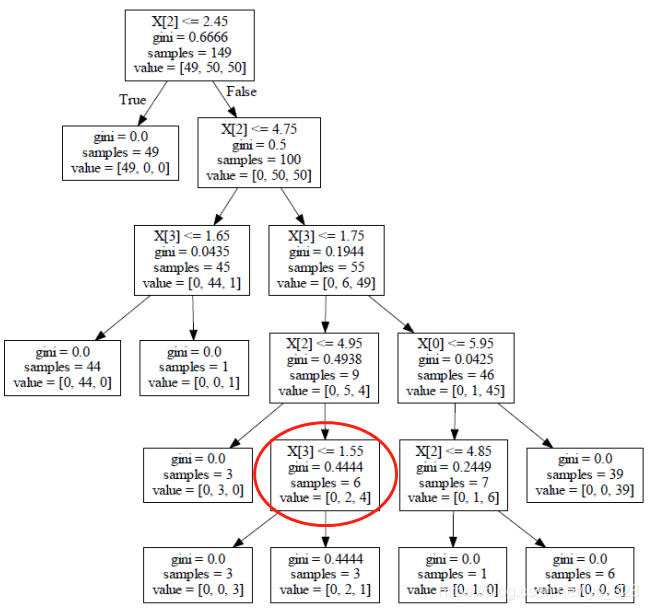

后剪枝的作業流程，比如選擇如下的節點，進行判斷其不分裂行不行？ 不分裂的條件就是分裂之后的結果比分裂之前效果還要差勁，

按照上面的計算公式，分裂之前 C α ( T ) = 0.444 ? 6 + 1 ? α C_{\alpha}(T) =0.444*6 + 1* \alpha Cα?(T)=0.444?6+1?α分裂之后就是兩個葉子節點之和相加 C α ( T ) = 3 ? 0 + 1 ? α + 0.444 ? 3 + 1 ? α = 0.444 ? 3 + 2 ? α C_{\alpha}(T) =3*0+1* \alpha + 0.444*3+1* \alpha=0.444*3 + 2* \alpha Cα?(T)=3?0+1?α+0.444?3+1?α=0.444?3+2?α最后就變成了比較這兩次取得的數值，值越大代表著損失越大，也就越不好，取值的大小是取決于我們給定的 α \alpha α值， α \alpha α值給出的越大，模型越會控制過擬合，值較小的時候是我們希望模型取得較好的結果，過不過擬合看的不是很重要

六、分類、回歸任務

樹模型做分類任務，某個葉子節點中的型別是由什么所決定的？還使用最初的圖示為例，樹模型是屬于有監督的演算法，資料在輸入之前就已經有標簽的，比如下面“-”代表不玩游戲，“+”代表玩游戲，那么右側紅框的分類結果中有三個“-”的資料，得到資料的眾數都是分類為“-”，所以之后如果有資料再分到此類別中，就都會被標記為“-”，故分類任務是有葉子節點中資料的眾數決定的，少數服從多數，加入某葉子節點中有10個“-”，2個“+”，則認定該葉子節點分類為“-”

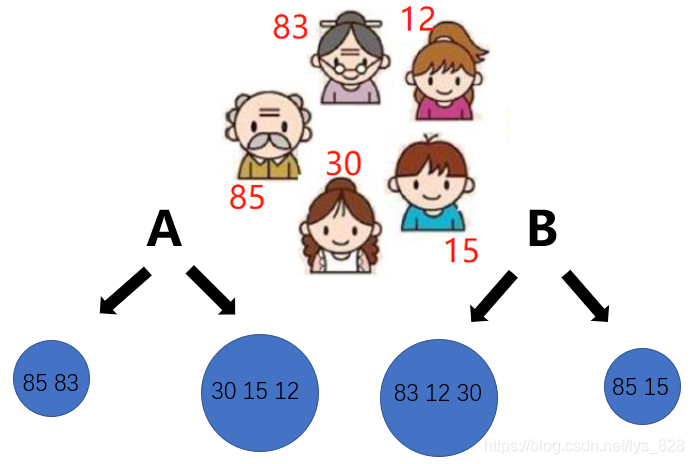

回歸任務和分類任務的做法幾乎是一樣的，但是評估的方式是不一樣的，回歸是采用方差進行衡量的，比如將上面的五個人按照年齡進行判斷，是否為老年人，根究A方案，顯然其方差要原小于B方案中的方差，也就是人為A方案中劃分方式更為合理，那么既然是回歸問題也就避免不了資料取值，葉子節點中的數值計算的方式就為各個資料的平均數，那么接下來使用樹模型進行預測的時候，如果資料落入該葉子節點中數值即為此前計算的平均值，假如是A方案中的右側葉子節點，預測的結果數值就為(30+15+12) /3 =19

七、樹模型的可視化展示

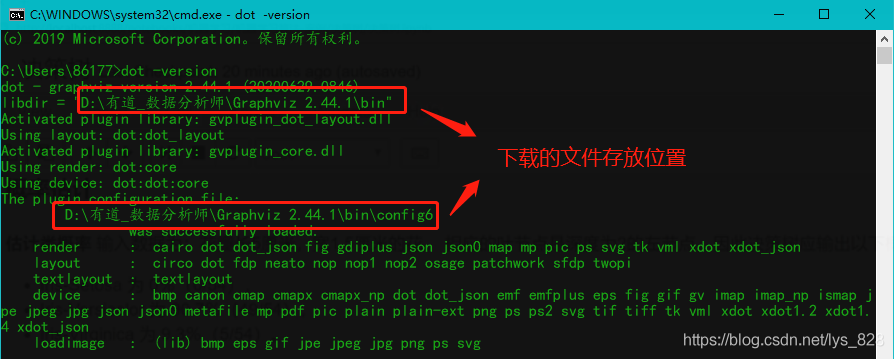

前期作業：下載可視乎的包：graphviz，并配置環境變數，檢驗前期作業完成的標識，在cmd命令列中輸入dot -version可以正常彈出如下資訊

進入代碼書寫，首先匯入相關的庫，書寫環境為jupyter notebook

import warnings
warnings.filterwarnings('ignore')

import numpy as np
import os
%matplotlib inline
import matplotlib
import matplotlib.pyplot as plt
plt.rcParams['axes.labelsize'] = 14
plt.rcParams['xtick.labelsize'] = 12
plt.rcParams['ytick.labelsize'] = 12

第二步就是進行樹模型的創建

from sklearn.datasets import load_iris
from sklearn.tree import DecisionTreeClassifier

iris = load_iris() #加載鳶尾花資料集
X = iris.data[:,2:] #這里先選擇兩個特征petal length and width（花瓣的長度和寬度）
y = iris.target #設定標簽

tree_clf = DecisionTreeClassifier(max_depth=2) #初始化樹模型并設定最大的深度為2
tree_clf.fit(X,y) #訓練樹模型

最后一步就是可視化展示

from sklearn.tree import export_graphviz #這個就是剛剛下載的軟體

export_graphviz(
    tree_clf, #第一個就是剛剛訓練好的樹模型
    out_file="iris_tree.dot", #這里指定輸出的檔案路徑和檔案名稱
    feature_names=iris.feature_names[2:], #畫圖中需要用到的特征名稱，上面選擇兩個，這里也是跟著一樣
    class_names=iris.target_names, #標簽設定
    rounded=True, #最后兩個默認即可
    filled=True
)

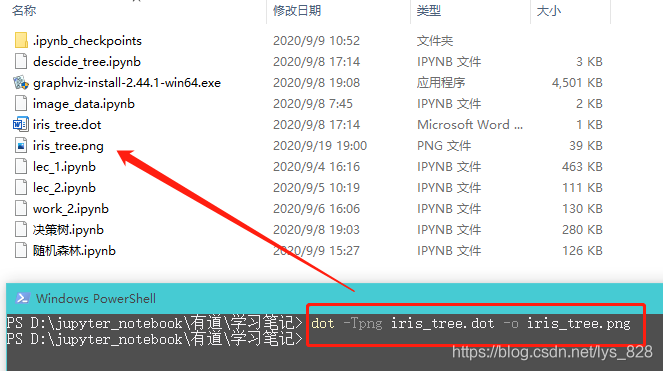

執行上面代碼后會在指定的檔案路徑下生成相應的檔案，然后，你可以使用graphviz包中的dot命令列工具將此.dot檔案轉換為各種格式，如PDF或PNG，下面這條命令列將.dot檔案轉換為.png影像檔案：dot -Tpng iris_tree.dot -o iris_tree.png

執行之后，就會在同路徑下生成指定格式的圖片

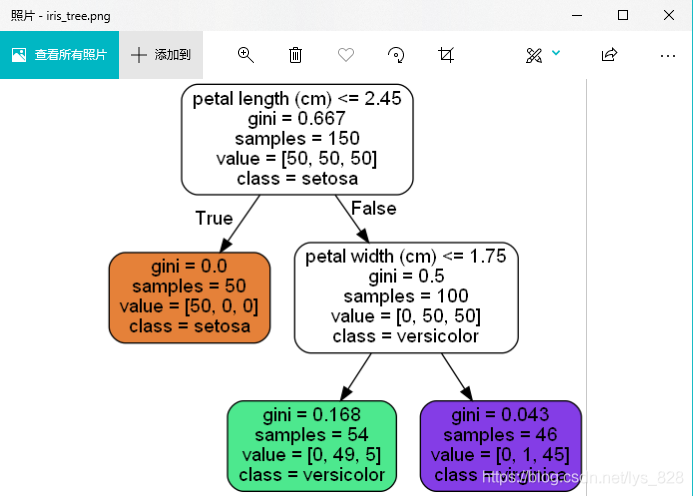

圖片打開后如下，至此樹模型的可視化的展示也就完成了，其中白色分塊中都有五行代碼，第一行是指分類的條件，第二行是gini系數值，第三行是樣本資料量，第四行是原本三種類別的數量，最后一行是此次認定的資料分類結果

如果還想要將生成的圖片在jupyter notebook中進行內嵌輸出，可以使用如下代碼

from IPython.display import Image
Image(filename='iris_tree.png',width=400,height=400)

八、決策邊界展示分析

概率計算：這里舉個例子，加入輸入的資料為花瓣長5厘米，寬1.5厘米的花， 相應的葉節點是深度為2的左節點，因此決策樹應輸出以下概率（對照著上面的可視化展示的樹模型圖）

Iris-Setosa 為 0％（0/54），
Iris-Versicolor 為 90.7％（49/54），
Iris-Virginica 為 9.3％（5/54），

使用代碼驗證一下

tree_clf.predict_proba([[5,1.5]])

輸出的結果為：

array([[0.        , 0.90740741, 0.09259259]])

如果是直接預測類別

tree_clf.predict([[5,1.5]])

輸出的結果為：

array([1]) #這里的1就代表是第二個類別，也就是Iris-Versicolor

將所有的資料結果進行可視化展現

from matplotlib.colors import ListedColormap

def plot_decision_boundary(clf, X, y, axes=[0, 7.5, 0, 3], iris=True, legend=False, plot_training=True):
    x1s = np.linspace(axes[0], axes[1], 100)
    x2s = np.linspace(axes[2], axes[3], 100)
    x1, x2 = np.meshgrid(x1s, x2s)
    X_new = np.c_[x1.ravel(), x2.ravel()]
    y_pred = clf.predict(X_new).reshape(x1.shape)
    custom_cmap = ListedColormap(['#fafab0','#9898ff','#a0faa0'])
    plt.contourf(x1, x2, y_pred, alpha=0.3, cmap=custom_cmap)
    if not iris:
        custom_cmap2 = ListedColormap(['#7d7d58','#4c4c7f','#507d50'])
        plt.contour(x1, x2, y_pred, cmap=custom_cmap2, alpha=0.8)
    if plot_training:
        plt.plot(X[:, 0][y==0], X[:, 1][y==0], "yo", label="Iris-Setosa")
        plt.plot(X[:, 0][y==1], X[:, 1][y==1], "bs", label="Iris-Versicolor")
        plt.plot(X[:, 0][y==2], X[:, 1][y==2], "g^", label="Iris-Virginica")
        plt.axis(axes)
    if iris:
        plt.xlabel("Petal length", fontsize=14)
        plt.ylabel("Petal width", fontsize=14)
    else:
        plt.xlabel(r"$x_1$", fontsize=18)
        plt.ylabel(r"$x_2$", fontsize=18, rotation=0)
    if legend:
        plt.legend(loc="lower right", fontsize=14)

plt.figure(figsize=(8, 4))
plot_decision_boundary(tree_clf, X, y)

#下面這一部分是根據實際的決策樹的分類結果進行分類線的繪制
plt.plot([2.45, 2.45], [0, 3], "k-", linewidth=2)
plt.plot([2.45, 7.5], [1.75, 1.75], "k--", linewidth=2)
plt.plot([4.95, 4.95], [0, 1.75], "k:", linewidth=2)
plt.plot([4.85, 4.85], [1.75, 3], "k:", linewidth=2)
plt.text(1.40, 1.0, "Depth=0", fontsize=15)
plt.text(3.2, 1.80, "Depth=1", fontsize=13)
plt.text(4.05, 0.5, "(Depth=2)", fontsize=11)
plt.title('Decision Tree decision boundaries')

plt.show()

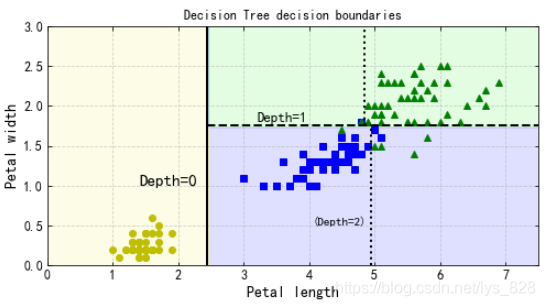

輸出的結果為：（關于網格和刻度方向的顯示問題可以通過修改matplotlib庫的組態檔修改）

九、決策樹預剪枝常用引數

DecisionTreeClassifier類（sklearn的版本為0.23.1）還有一些其他引數類似地限制了決策樹的形狀：
min_samples_split（節點在分割之前必須具有的最小樣本數，默認為2），
min_samples_leaf（葉子節點必須具有的最小樣本數，默認為1），
max_leaf_nodes（葉子節點的最大數量），
max_features（在每個節點處評估用于拆分的最大特征數，一般不限制），
max_depth(樹最大的深度)

比如進行兩個樹模型不同引數的對比

from sklearn.datasets import make_moons
X,y = make_moons(n_samples=100,noise=0.25,random_state=53)

tree_clf1 = DecisionTreeClassifier(random_state=42)
tree_clf2 = DecisionTreeClassifier(min_samples_leaf=4,random_state=42) #就只有一個引數不同，進行對比
tree_clf1.fit(X,y)
tree_clf2.fit(X,y)

plt.figure(figsize=(12,4))
plt.subplot(121)
plot_decision_boundary(tree_clf1,X,y,axes=[-1.5,2.5,-1,1.5],iris=False)
plt.title('No restrictions')

plt.subplot(122)
plot_decision_boundary(tree_clf2,X,y,axes=[-1.5,2.5,-1,1.5],iris=False)
plt.title('min_samples_leaf=4')

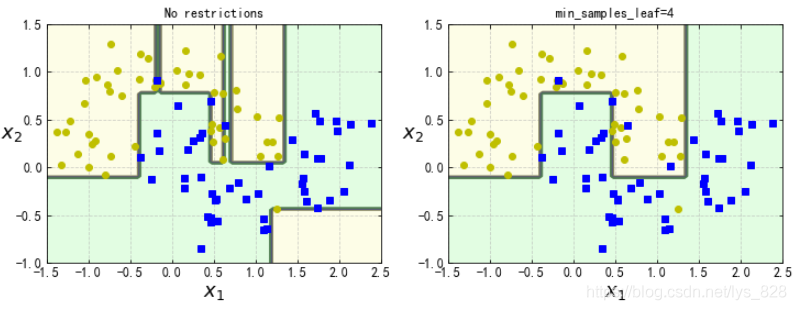

輸出的結果為：（可以發現不做任何限制的時候，模型過擬合了，而添加葉子節點最小樣本數引數后，模型變得更加可靠，也可以測驗一下其他的引數）

樹模型對資料的敏感，比如將資料的旋轉45度，那么模型的決策邊界是會發生變化的

np.random.seed(6)
Xs = np.random.rand(100, 2) - 0.5
ys = (Xs[:, 0] > 0).astype(np.float32) * 2

angle = np.pi / 4
rotation_matrix = np.array([[np.cos(angle), -np.sin(angle)], [np.sin(angle), np.cos(angle)]])
Xsr = Xs.dot(rotation_matrix)

tree_clf_s = DecisionTreeClassifier(random_state=42)
tree_clf_s.fit(Xs, ys)
tree_clf_sr = DecisionTreeClassifier(random_state=42)
tree_clf_sr.fit(Xsr, ys)

plt.figure(figsize=(11, 4))
#旋轉之前
plt.subplot(121)
plot_decision_boundary(tree_clf_s, Xs, ys, axes=[-0.7, 0.7, -0.7, 0.7], iris=False)
plt.title('Sensitivity to training set rotation')

#旋轉之后
plt.subplot(122)
plot_decision_boundary(tree_clf_sr, Xsr, ys, axes=[-0.7, 0.7, -0.7, 0.7], iris=False)
plt.title('Sensitivity to training set rotation')

plt.show()

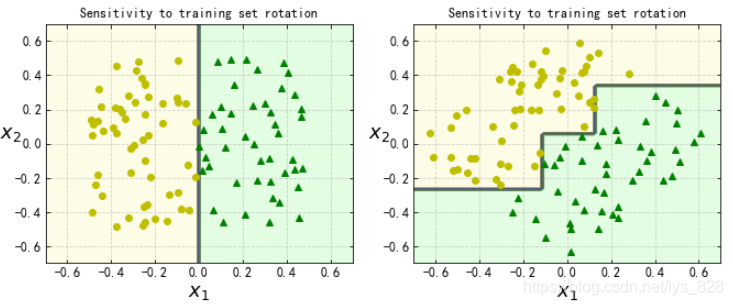

輸出的結果為：（切記樹模型對資料是十分敏感的）

十、回歸樹模型

回歸任務，就像前文中介紹的一樣，回歸和分類做法幾乎是一樣的，但是評估的方式是不一樣的，分類通過可視化的樹模型中可以看出是采用gini系數，而回歸任務就是使用方差的平均數（mse：mean squared error）

#設定資料
np.random.seed(42)
m=200
X=np.random.rand(m,1)
y = 4*(X-0.5)**2
y = y + np.random.randn(m,1)/10

#訓練模型
from sklearn.tree import DecisionTreeRegressor
tree_reg = DecisionTreeRegressor(max_depth=2)
tree_reg.fit(X,y)

#可視化模型
export_graphviz(
        tree_reg,
        out_file=("regression_tree.dot"),
        feature_names=["x1"],
        rounded=True,
        filled=True
    )

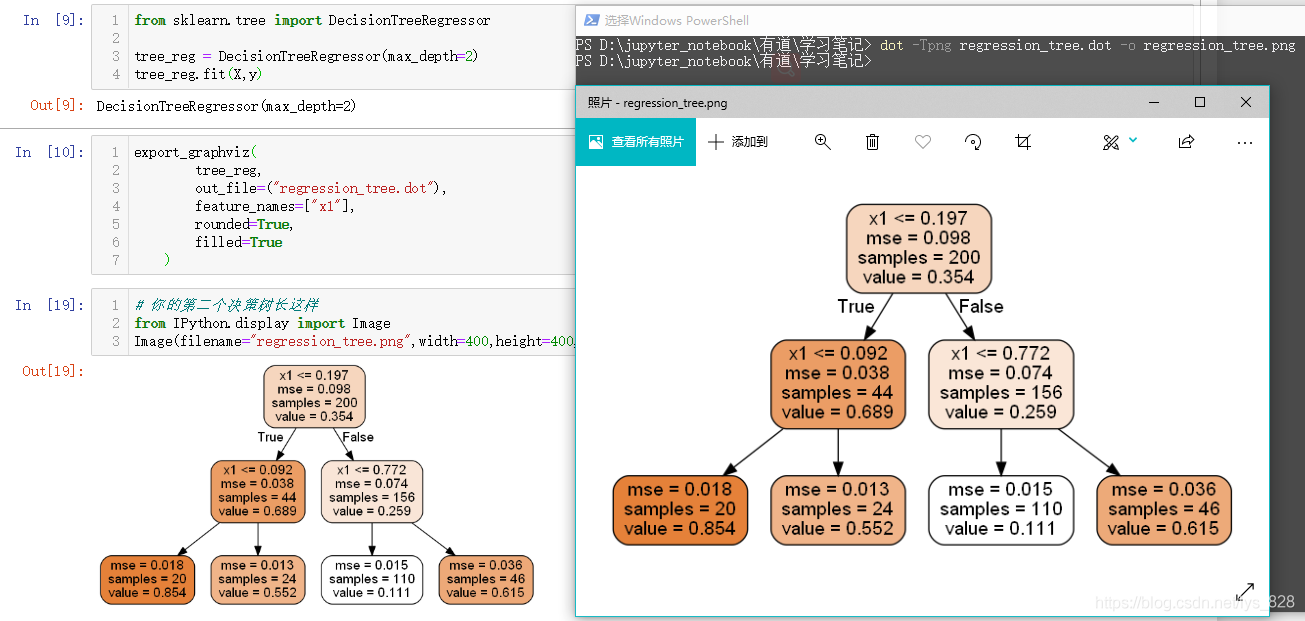

#notebook中顯示
# 你的第二個決策樹長這樣
from IPython.display import Image
Image(filename="regression_tree.png",width=400,height=400,)

輸出的結果為：

然后對比一下樹的深度對模型的影響，通過可視化的圖形展示

from sklearn.tree import DecisionTreeRegressor

tree_reg1 = DecisionTreeRegressor(random_state=42, max_depth=2)
tree_reg2 = DecisionTreeRegressor(random_state=42, max_depth=3)
tree_reg1.fit(X, y)
tree_reg2.fit(X, y)

def plot_regression_predictions(tree_reg, X, y, axes=[0, 1, -0.2, 1], ylabel="$y$"):
    x1 = np.linspace(axes[0], axes[1], 500).reshape(-1, 1)
    y_pred = tree_reg.predict(x1)
    plt.axis(axes)
    plt.xlabel("$x_1$", fontsize=18)
    if ylabel:
        plt.ylabel(ylabel, fontsize=18, rotation=0)
    plt.plot(X, y, "b.")
    plt.plot(x1, y_pred, "r.-", linewidth=2, label=r"$\hat{y}$")

plt.figure(figsize=(11, 4))
plt.subplot(121)

plot_regression_predictions(tree_reg1, X, y)
for split, style in ((0.1973, "k-"), (0.0917, "k--"), (0.7718, "k--")):
    plt.plot([split, split], [-0.2, 1], style, linewidth=2)
plt.text(0.21, 0.65, "Depth=0", fontsize=15)
plt.text(0.01, 0.2, "Depth=1", fontsize=13)
plt.text(0.65, 0.8, "Depth=1", fontsize=13)
plt.legend(loc="upper center", fontsize=18)
plt.title("max_depth=2", fontsize=14)

plt.subplot(122)

plot_regression_predictions(tree_reg2, X, y, ylabel=None)
for split, style in ((0.1973, "k-"), (0.0917, "k--"), (0.7718, "k--")):
    plt.plot([split, split], [-0.2, 1], style, linewidth=2)
for split in (0.0458, 0.1298, 0.2873, 0.9040):
    plt.plot([split, split], [-0.2, 1], "k:", linewidth=1)
plt.text(0.3, 0.5, "Depth=2", fontsize=13)
plt.title("max_depth=3", fontsize=14)

plt.show()

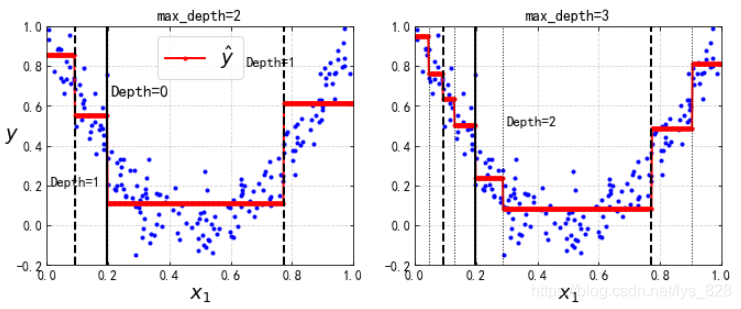

輸出的結果為：

最后對比一下最小的葉子節點的樣本數量

tree_reg1 = DecisionTreeRegressor(random_state=42)
tree_reg2 = DecisionTreeRegressor(random_state=42, min_samples_leaf=10)
tree_reg1.fit(X, y)
tree_reg2.fit(X, y)

x1 = np.linspace(0, 1, 500).reshape(-1, 1)
y_pred1 = tree_reg1.predict(x1)
y_pred2 = tree_reg2.predict(x1)

plt.figure(figsize=(11, 4))

plt.subplot(121)
plt.plot(X, y, "b.")
plt.plot(x1, y_pred1, "r.-", linewidth=2, label=r"$\hat{y}$")
plt.axis([0, 1, -0.2, 1.1])
plt.xlabel("$x_1$", fontsize=18)
plt.ylabel("$y$", fontsize=18, rotation=0)
plt.legend(loc="upper center", fontsize=18)
plt.title("No restrictions", fontsize=14)

plt.subplot(122)
plt.plot(X, y, "b.")
plt.plot(x1, y_pred2, "r.-", linewidth=2, label=r"$\hat{y}$")
plt.axis([0, 1, -0.2, 1.1])
plt.xlabel("$x_1$", fontsize=18)
plt.title("min_samples_leaf={}".format(tree_reg2.min_samples_leaf), fontsize=14)

plt.show()

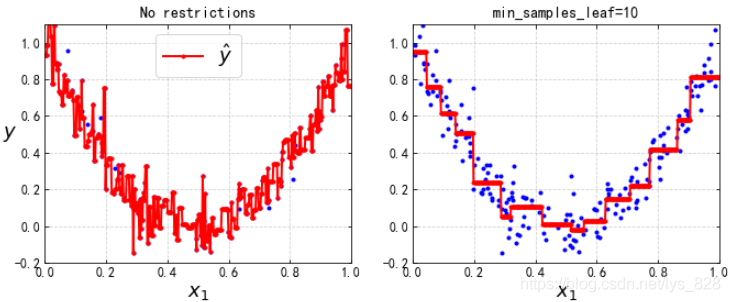

輸出的結果為：（可以看出不約束默認情況下，樹模型會盡量擬合所有的點，但是改變引數數值后，模型變得橫平豎直的，也可以設定其他的常用的引數玩一玩）

至此關于回歸樹模型的介紹就完畢了，撒花??ヽ(°▽°)ノ?

總結

文章中沒有對決策樹的由來和歷史進行過多的講解，直接有日常的小例子入手引入決策樹模型，并層層遞進式的講解決策樹中涉及的知識點，然后通過代碼進行可視化的展示，并以圖示的方式對比不同引數對于樹模型的影響，最后要注意的是決策樹不僅可以做分類也可以做回歸任務
