我用adf4110為分頻器鑒相器構建一個鎖相環，需要對他編程嗎?如果需要，怎么對他編程呢，需要把它和單片機接起來，然后對單片機編程?接那個口呢?
uj5u.com熱心網友回復：
硬體方面 你至少要有一個 振蕩器（晶振），一個VCO 還要設計一個適合的環路濾波器。 當然需要編程，它的介面類是一個SPI
uj5u.com熱心網友回復：
參考 1 樓 bsnow的回復: 硬體方面 你至少要有一個 振蕩器（晶振），一個VCO 還要設計一個適合的環路濾波器。 當然需要編程，它的介面類是一個SPI
鎖相環構成和作業原理我基本上看了，現在就是不知道如何設定N，A那些引數，單片機32編程我也不太懂該怎么寫，想找個可參考讀懂的程式
uj5u.com熱心網友回復：
如果你說你完全不懂單片機怎么編程，我是真的愛莫能助了。 調PLL設定N和A的引數是最基本的，需要提醒你注意一點就是，你的環路濾波器引數如果不正確也鎖相環依然有可能不能正常作業。 然后就是輸出相位噪聲控制，這個才是難點。
參考程式官網是有的 我給你的鏈接
https://github.com/analogdevicesinc/no-OS/tree/master/drivers/afe/ad4110
uj5u.com熱心網友回復：
參考 3 樓 bsnow的回復: 如果你說你完全不懂單片機怎么編程，我是真的愛莫能助了。 調PLL設定N和A的引數是最基本的，需要提醒你注意一點就是，你的環路濾波器引數如果不正確也鎖相環依然有可能不能正常作業。 然后就是輸出相位噪聲控制，這個才是難點。
真的感謝，我也才剛剛接觸這些，我把程式看了一遍，他寫了好多，我想知道設定預分頻器的引數p，和設定計數器的引數a，b是哪一段程式呢，我真的很小白，能幫我圈一下嗎？
uj5u.com熱心網友回復：
一般我用ADI的PLL都可以下載它配套的軟體（我比較懶些，喜歡用自動點的工具）。比如你選的這個整數分頻的PLL它就有配套的軟體https://www.analog.com/media/en/evaluation-boards-kits/evaluation-software/ADI_Int-N.zip

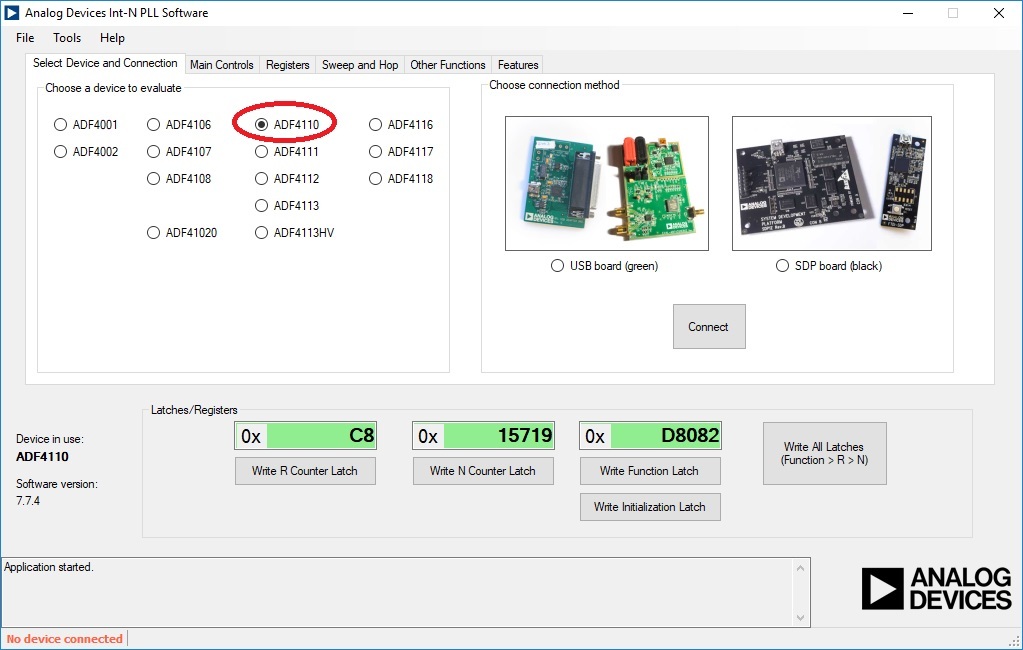

安裝完以后就可以打開軟體然后選擇你的元件ADF4110。

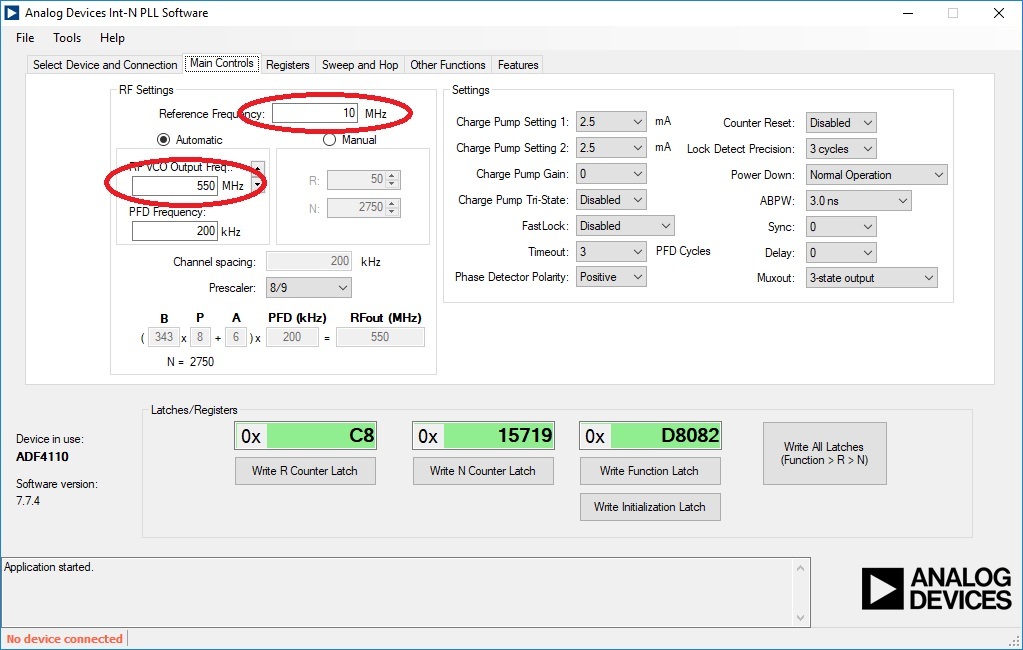

然后在Main Controls里面輸入你硬體引數，比如 參考頻率，你要的輸出頻率
然后點 Registers里面就是最后你暫存器的值。 具體暫存器含義你有興趣可以看看datasheet page14開始的描述。
這個Chip一共就4個暫存器，這里顯示了其中三個的配置。還有一個用來初始化引數的，你在setup里面配置的。
還有關于程式的問題，我真是很抱歉，上面那個鏈接的程式是錯的。那個是AD4110的驅動不是ADF4110的。
ADF4110的程式ADI是包含在 ADF4118開發板里面的具體https://wiki.analog.com/resources/tools-software/uc-drivers/renesas/adf4118
里面有一個ADF4118 Generic Driver你可以移植到你用的單片機里面，如果你知道如何使用Renesas單片機你也可以直接用Renesas的單片的驅動。
在ADF4118 Generic Driver里面就
ADF4118_SetFrequency(unsigned long long frequency) 這個函式就根據你直接輸入頻率計算R N Func
當然也可以直接用 ADF4118_Write 分別寫入你從軟體中得到的暫存器值。
Sorry，上個回復給錯了你程式。希望這個可以幫到你
uj5u.com熱心網友回復：
參考 5 樓 bsnow的回復: 一般我用ADI的PLL都可以下載它配套的軟體（我比較懶些，喜歡用自動點的工具）。比如你選的這個整數分頻的PLL它就有配套的軟體https://www.analog.com/media/en/evaluation-boards-kits/evaluation-software/ADI_Int-N.zip
你太好了!我自學感覺像無頭蒼蠅，找了好多資料，但進度很慢，非常感謝，太有耐心了謝謝你
uj5u.com熱心網友回復：
參考 5 樓 bsnow的回復: 一般我用ADI的PLL都可以下載它配套的軟體（我比較懶些，喜歡用自動點的工具）。比如你選的這個整數分頻的PLL它就有配套的軟體https://www.analog.com/media/en/evaluation-boards-kits/evaluation-software/ADI_Int-N.zip
你好，請問你有th7122做成無線收發器的調頻編程嗎，我不太懂他的編程調頻原理，再次感謝
