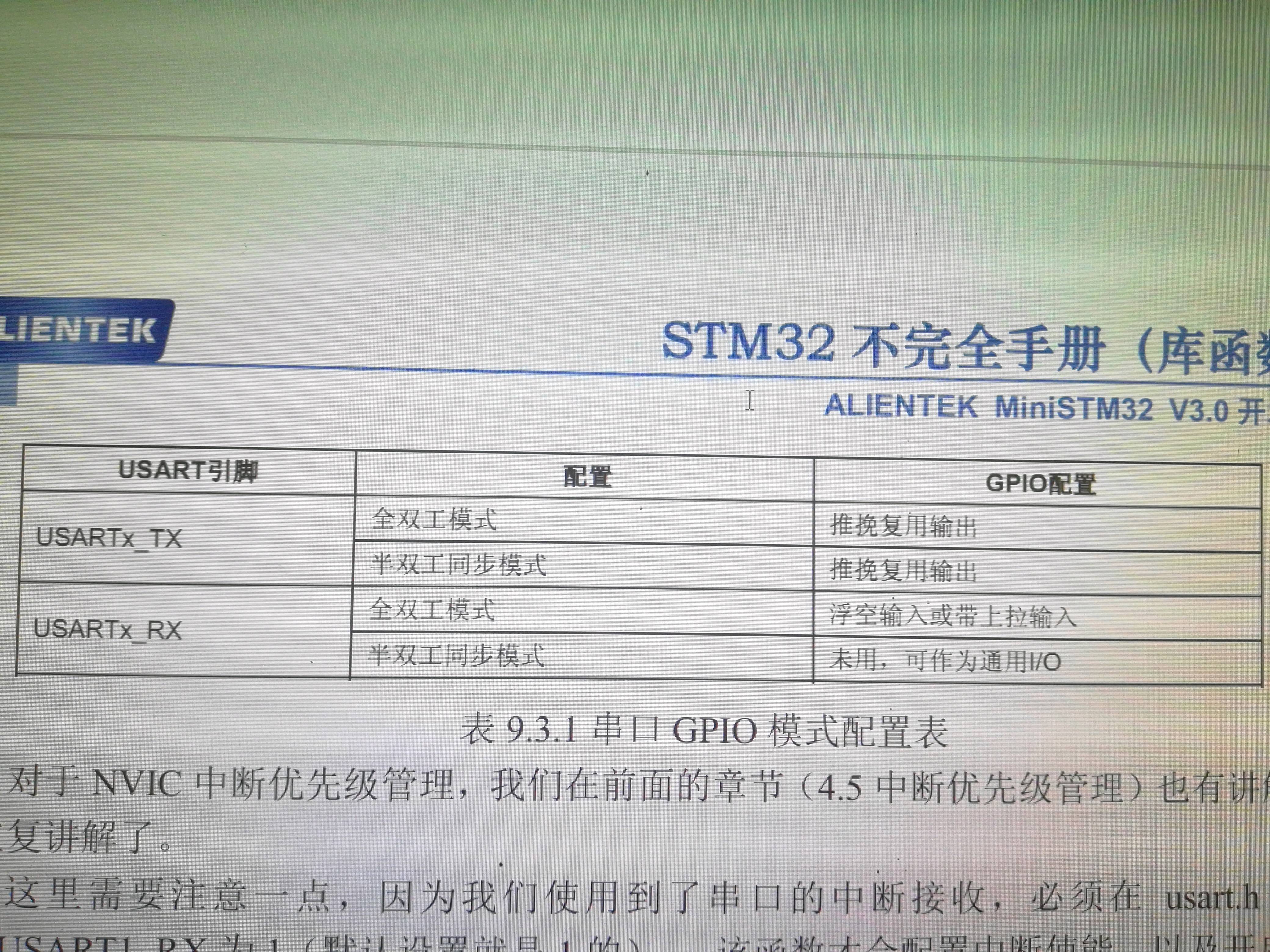

新手上路，在串口通信時，發現正點原子mini板串口一的接收引腳為pa9，發送為pa10。按這種接收引腳配置接收模式，發送引腳設定發送模式，發現用串口助手接收不了。而當將pa9用輸出，pa10接收，就又可以了。而板子原理圖上pa9是接收引腳，pa10是發送。甚至圖片里面也說接收配接收，輸出配輸出，這是為什么?請求大佬解答
uj5u.com熱心網友回復：
我記得UART暫存器有可以設定是否將接收發送引腳調換的，你看下對應的暫存器介紹uj5u.com熱心網友回復：
我猜原子的接收發送不是相對MCU，而是相對PC的。對MCU而言PA9是TX，PA10是RX
uj5u.com熱心網友回復：
怎么看?
不知道在哪個地方
uj5u.com熱心網友回復：
這樣解釋，好像也行得通。
uj5u.com熱心網友回復：
2樓的猜測正解。如2樓所說，對MCU而言PA9是TXPA10是RX，所以“板子原理圖上pa9是接收引腳，pa10是發送”對應的是連接上位機串口時的線序——即PA9接上位機串口的接收引腳PA10接發送引腳。uj5u.com熱心網友回復：
不過像2樓說的可能只是命名問題
uj5u.com熱心網友回復：
在軟體上，引腳初始化時是不區分發送和接收引腳的，用暫存器操作就很清晰這一點，是一樣的，另外上下拉和引腳速度也可隨便設。只是函式庫太作，讓人想得太復雜了。在硬體接線上，MCU的TX和RX，與通信設備的TX和RX與調就成。
uj5u.com熱心網友回復：
2樓正解，其實就是個主體問題，看手冊就是以32芯片為主，而原理圖上是以外圍電路為主，
uj5u.com熱心網友回復：

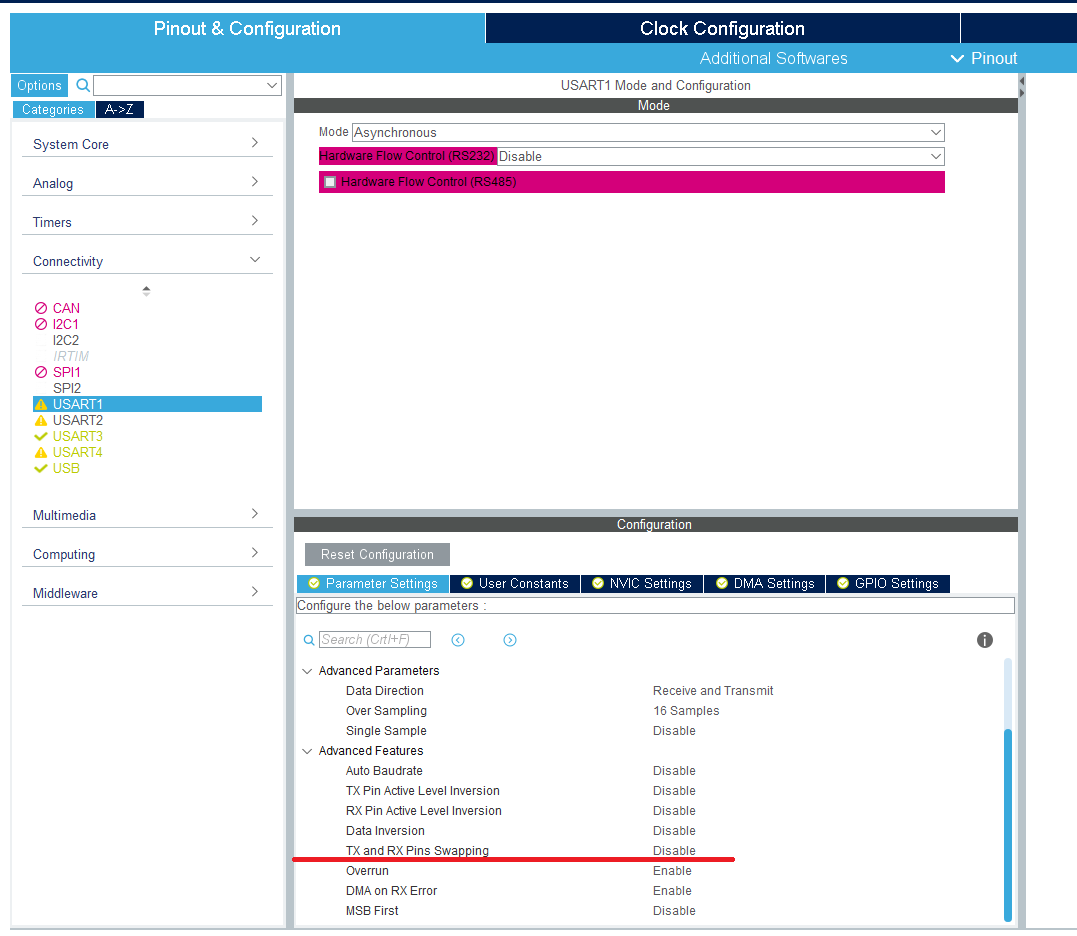

這個圖是什么意思？
uj5u.com熱心網友回復：
這個是收送不能接發調換嗎
uj5u.com熱心網友回復：
Disable就是不調換，按資料手冊上的收發來
Enable就是內部把收發線調換一下
uj5u.com熱心網友回復：
大佬，這個看著不像資料手冊，能問問哪里找的嗎
uj5u.com熱心網友回復：
STM32CubeMX他們網站上有
