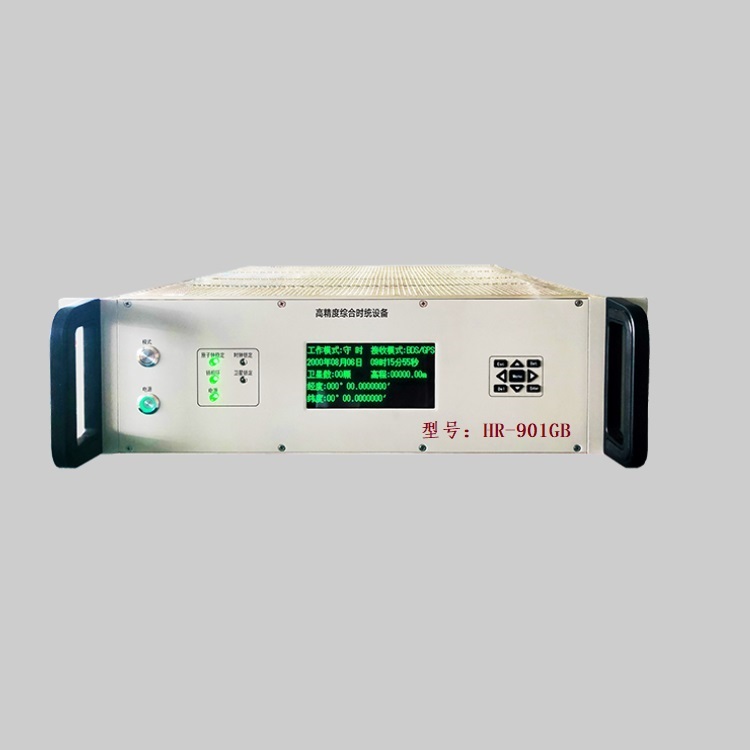

GPS時間統一系統（時統設備）介紹與應用
GPS時間統一系統（時統設備）介紹與應用
京準電子科技官微——ahjzsz
概述
GPS銣原子頻率標準主要有高精度授時型GPS接識訓、高性能銣原子鐘、低相噪鎖相電路、控制模塊和高精度濾波模塊組成，通過數字鎖相技術綜合了GPS的長期穩定性、銣原子鐘的低老化特性，創新出一種具有長穩好、準確度高的低相噪高精度銣原子頻率標準，在GPS鎖定
狀態下，10MHz頻率穩定度可以達到普通銫鐘性能，具有較高的性價比，
銣原子頻率標準輸出1PPS信號，是經銣原子鐘頻率信號分頻得到，且同步與GPS輸出的UTC時間，與GPS原始秒脈沖相比分頻脈沖經過
平滑，克服了原始脈沖波動及跳變帶來的影響，是UTC時間基準的復現，
當GPS信號丟失或出現例外時，設備能智能識別，自動切換到銣原子鐘守時模式，持續提供高穩定性的時間頻率信號，
設備采用1U機箱設計，可輸出10MHz、5MHz、1MHz、1PPS及TOD資訊，可廣泛應用于通信、計量校準、電力、電子對抗、航天測控等領域，
技術指標 .
輸出信號: .
● 10MHz .
1路，BNC，標準正弦波，幅度12±1dBm，50Ω .準確度： ≤1E-12（開機48小時以后，GPS鎖定 .狀態，24小時平均準確度） .
開機特性： 加電5分鐘： ≤5E-10 .
加電4小時： ≤1E-11 .
加電12小時后： ≤5E-12 .
穩定度： ＜6 E -10/1ms .
＜1 E -10/10ms .
＜6 E -11/100ms .
＜1 E-11/1s .
＜5 E-12/10s .
＜3 E-12/100s .
＜1 E-12/日（GPS鎖定） .
相位噪聲： .
≤ -90dBc/Hz @10Hz .
≤-120dBc/Hz @100Hz .
≤-140dBc/Hz @1kHz .
≤-160dBc/Hz ≥10kHz .
失真： 諧波：≤-50dBc .
非諧波：≤-100dBc .
● 5MHz，1MHz，各1路，指標同10MHz .
● 分頻秒脈沖 .
物理及環境引數:
尺寸：1U機箱 435mm×41mm×245mm重量： <2.5Kg
電源： AC 220V±20% 47Hz ～63Hz
作業溫度：-10℃―+50℃ 存貯溫度：-30℃―+60℃ 濕度： 95％無冷凝
功耗：≤30W
2路，BNC，TTL電平，輸出阻抗50Ω 同步精度：<30ns（RMS）
脈沖寬度：500ms 上升沿： <10ns
抖動： <1ns
當GPS鎖定時，秒脈沖與GPS同步
當GPS失鎖時，由內置銣原子頻標保持
● TOD介面
1路，DB-9 Female，GPGGA、GPRMC陳述句GPS資訊；波特率：9600，資料位：8，
奇偶校驗：NULL，停止位：1
顯示
● 指示燈：電源狀態、GPS狀態、鎖定、輸出
● 液晶屏: 年月日時分秒和GPS作業狀態
作業模式
● GPS鎖定模式、守時模式，可自動切換
GPS接識訓
● 接收頻率：L1波段，C/A碼，50通道
● 定位精度：優于2.5m CEP
● 定時精度：優于30ns
● 冷啟動： 29s
● 熱啟動：< 1s
● 日漂移：3E-12
● 秒穩定度：≤1E-11
● 平均無故障時間 20年
守時精度
● GPS失所24小時后，頻率準確度：<1E-11； 1pps守時：<1us
