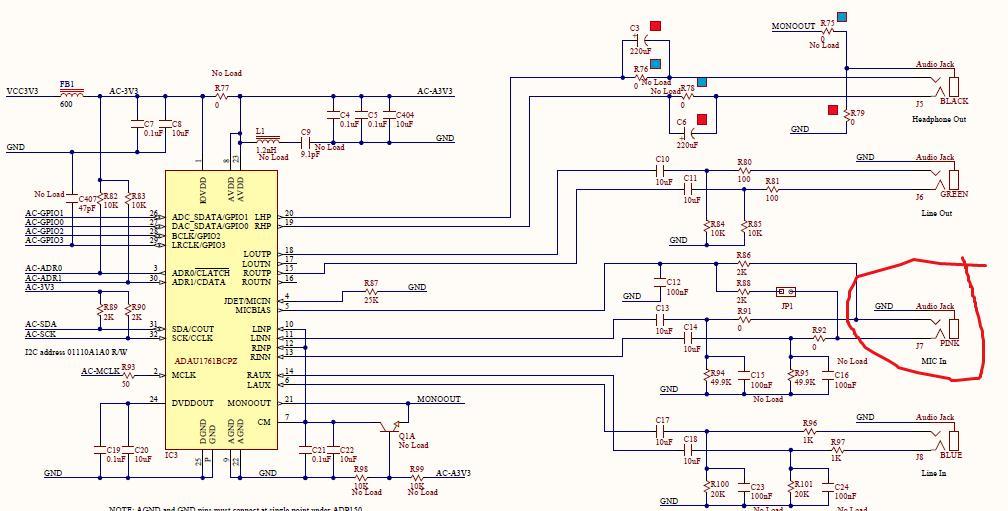

正弦波由信號發生器給出，從MIC介面的LINN輸入。原理圖如下

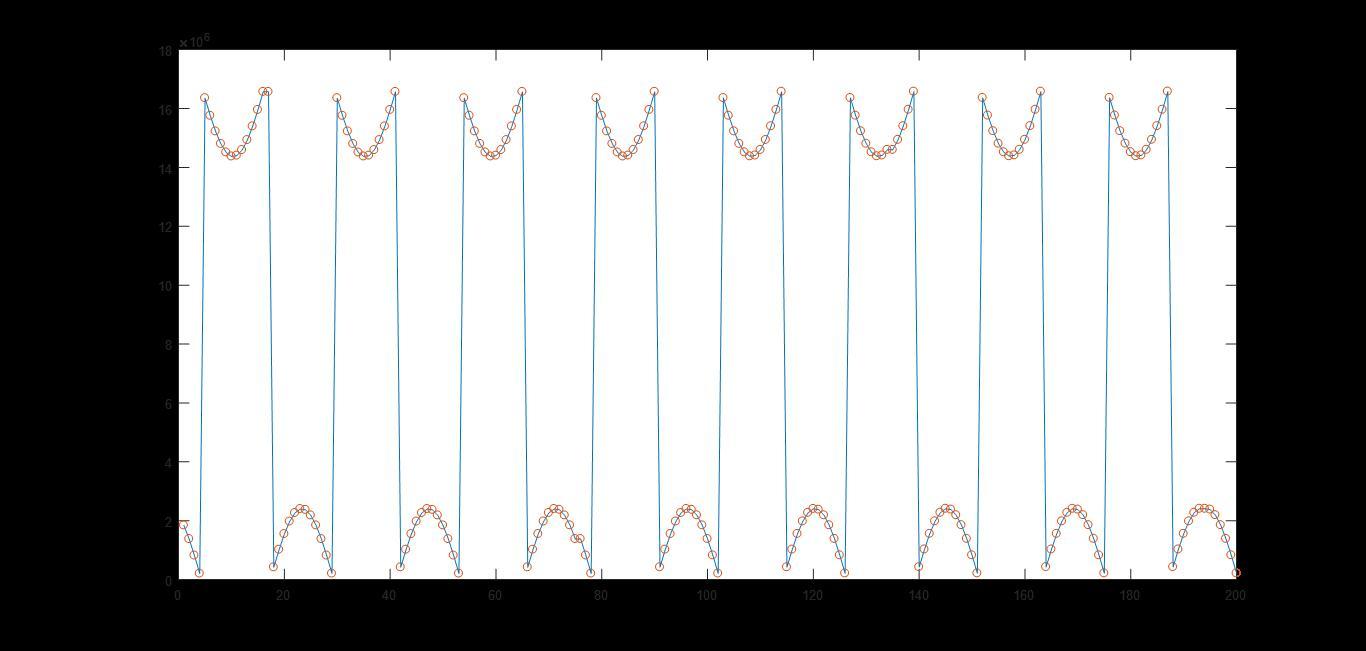

當我的輸入為-500mv-500mv 頻率2k的正弦波的時候。采集到的數字量是這樣的：

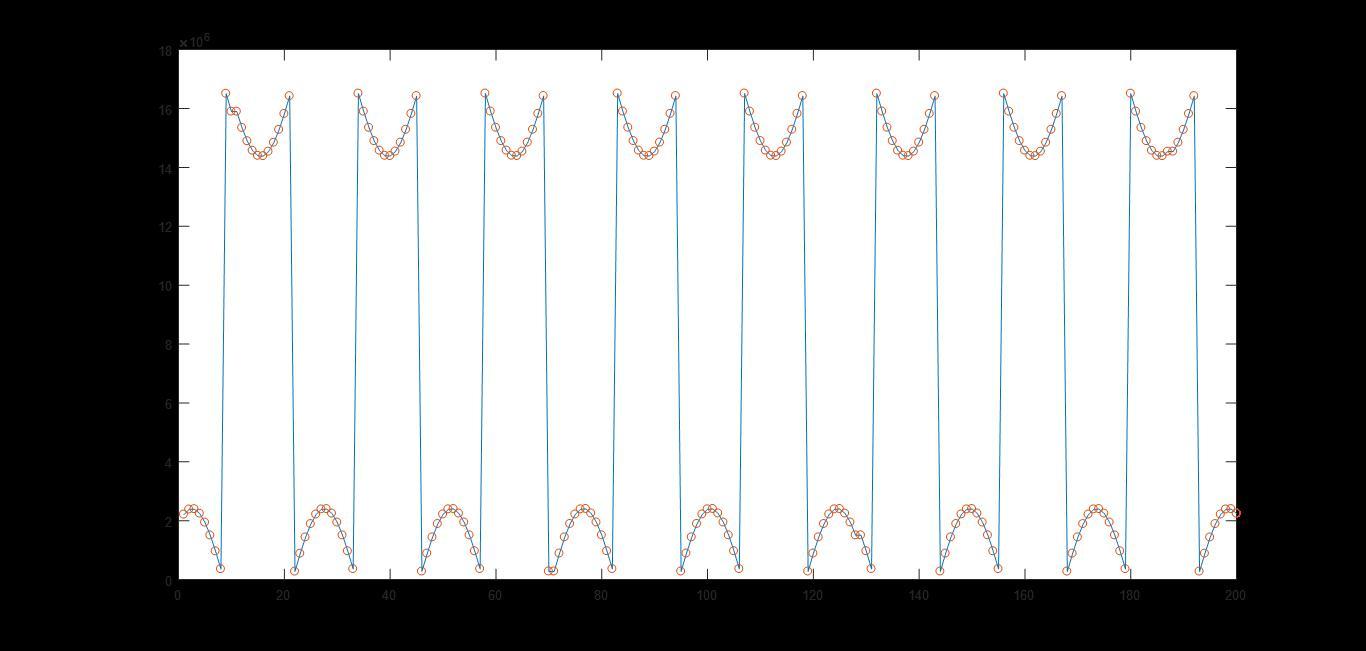

負半周的波形會翻上去。曾經想過是不是因為負電壓采集到系統里面的時候做了求補碼的處理，于是當我改變輸入信號的引數，輸入為0-1V的正弦波（此時信號中沒有負電壓）的時候，再次進行采集，發現此種情況依然存在，負半周信號依然會翻上去，結果見下圖：
所以我感覺不是因為采集出現負電壓波形的負半周翻轉上去，目前很迷了，不知道是哪里出了問題，請大神們指教。
我配置的是單端輸入的方式，然后直接經過了混頻器，沒經過PGA，
部分暫存器配置如下：
AudioWriteToReg(R5_RECORD_MIXER_LEFT_CONTROL_1, 0x00);//LINNG 0 dB gain
AudioWriteToReg(R4_RECORD_MIXER_LEFT_CONTROL_0, 0x0B);
AudioWriteToReg(R6_RECORD_MIXER_RIGHT_CONTROL_0, 0x0B);
AudioWriteToReg(R7_RECORD_MIXER_RIGHT_CONTROL_1, 0x00);//RINNG 0 dB gain
希望各位大佬指教，小女子不勝感激！
uj5u.com熱心網友回復：
補充一下：zedboard是xilinx zynq7000系列的一款fpga開發板uj5u.com熱心網友回復：
這個是需要有符號資料，參考電壓再中間，正負數搞搞好uj5u.com熱心網友回復：
您好,請問您的意思是我采集到的翻轉上去的負半周波形是因為采樣的電壓值為負數所以轉換的數字量為補碼形式的意思嗎？可是當我的輸入沒有負電壓的時候這種翻轉的情況依然是存在的。還是說是因為這個正負是相對于輸入信號峰峰值的中間來看的呢？還有您提到的參考電壓是指引腳上的偏置電壓3.3V/2么？
本人初學者一名，問題比較多，希望您能不吝賜教，謝謝！！！
uj5u.com熱心網友回復：
你接收到的資料應該是有符號的，畫圖函式如果吃的是無符號的資料，你需要將資料轉成無符號的，這是很典型的有符號資料被當場無符號的資料被顯示uj5u.com熱心網友回復：
你接收到的資料應該是有符號的，畫圖函式如果吃的是無符號的資料，你需要將資料轉成無符號的，這是很典型的有符號資料被當場無符號的資料被顯示
uj5u.com熱心網友回復：
您好！非常感謝您的指點！翻上去的部分是由于采樣到了負的信號，接收到的資料是有符號數，所以最高位應該是1，若以無符號顯示負數，負的部分就會翻上去。
我又重新檢查了一下程式和電路，發現MIC IN 進入AD的通路經過了電阻和電容，電容具有隔直流通交流的作用，所以說當我輸入1-2v的正弦信號（這個信號的本質是-0.5-0.5V的正弦波加上1.5V的直流偏置構成的）時，這個直流偏置1.5V會被過濾掉，實際進入系統的信號依然是-0.5-0.5V的正弦波，所以說當輸入0-1V正弦波的時候波形也會翻轉就可以解釋通了。
不知道我的理解是否是正確的，請大佬指教~
