目前單片機種類繁多，而51 單片機作為最基礎的一款8位單片機，其資源最少，同時也是最容易學習的一款單片機，學習51單片機的作業原理及其存盤結構是十分有必要的，
單片機執行程式的程序，其實就是在執行我們撰寫的程式的程序（逐條執行指令），該執行程序可以看成是：取指令--------分析指令-------執行指令，
取指令：根據 PC（程式計數器）的值從程式存盤器中取出指令（撰寫的程式即為指令），送到指令暫存器，（送到哪里去？？？）
分析指令：將指令暫存器中的指令操作碼取出后進行譯碼，分析其指令性質，分析完成便找出運算元的地址，
執行指令：即對分析完成后得到運算元的地址，對該地址的資料進行更新，
計算機執行程式的程序實際上是逐條指令重復以上三個程序，直到遇到停機或回圈等待指令，
舉例：
開機后，PC 計數器 初始值為 0000H，接著單片機在時序電路下自動進入執行程式程序，回圈對程式區進行取指令，執行指令操作，
對于匯編陳述句： MOV A , #0E0H
該陳述句的功能表示將運算元 E0H 送到 累加器 A 上，（74H 表示 的指令是將一個數送到 A 累加器去）此時 程式計數器 0000H 位置上存放了 74H , 0001H 上存放了 E0H ，
執行該陳述句的次序為：
1、取指階段：PC 上 地址 0000H 上的內容送到地址暫存器去，即將74H 通過資料總線送到了指令暫存器去， 此時 PC == 0000H,
2、譯碼階段：由于本次進入指令暫存器的是 74H 故 譯碼后單片機知道該指令是將一個運算元送到A累加器中， 此時 PC == 0001H,
3、執行階段：分析完指令后，將運算元 E0H 從 PC 的0001H 處取出，送到CPU，由于前面有了指令 74H ，所以 資料總線不會講 E0H送到指令暫存器，而是將運算元送入累加器中， 此時 PC == 0002H,

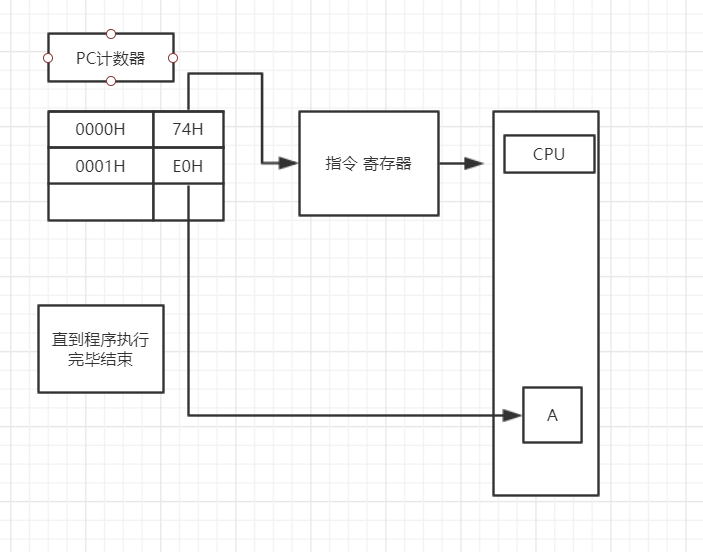

4、以此一直回圈，直到系統停機，（附圖說明）
51 單片機的存盤結構
四個存盤空間：
1、片內程式存盤器（片內ROM）
2、片外程式存盤器(片外ROM)
3、片內資料存盤器（片內RAM）
4、片外資料存盤器（片外RAM）
在邏輯上(即從用戶的角度上)MCS-51單片機有三個存盤空間
1、片內外統一編址的64K的程式存盤器(ROM)地址空間 （MOVC）
2、256B的片內資料存盤器(片內RAM)的地址空間 （MOV）
3、以及64K片外資料存盤器(片外RAM)的地址空間 （MOVX）

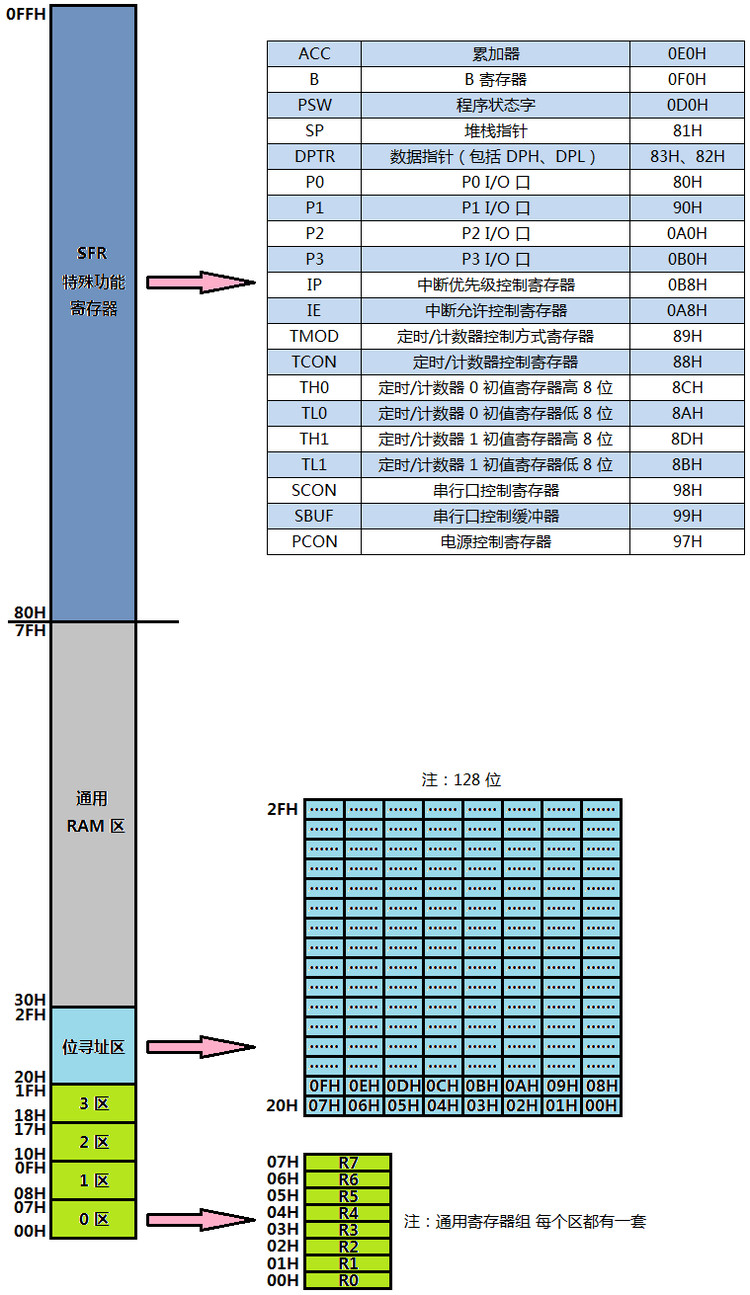

片內RAM 結構圖：
從 00H到7FH之間的地址為8位地址，最大可尋址 的范圍是 256 個單元地址，52系列的單片機衍生到 FFH ，
00H~~~~1FH : 共32個位元組，分成四個暫存器區，每區有暫存器 R0~R7,對此區域，可以使用 R0~R7 來操作，
20H~~~~2FH: 共16位元組，是位尋址區，共有128個 “位”
30H~~~~3FH: 只進行位元組尋址
80H~~~~FFH ： 共有128個地址，其中離散的分布著21個特殊功能暫存器，必須直接尋址才能讀寫，
片外RAM：
片外RAM的地址范圍是0000H到FFFFH，容量是64KB，對片外RAM讀寫，必須使用MOVX指令，對片外RAM采用間接尋址方式，R0,R1和DPTR都可以作為間接尋址暫存器，R0,R1是8位暫存器，即R0,R1,的心智范圍最大為256個單元，而DPTR是16位地址指標，尋址范圍到64KB，
ROM
ROM 的地址是 0000H 到 FFFFH ，容量為64KB，地址長度是16位，作用是存放程式及程式運行時所需的常數，其中 0000~0FFFH，即4K，在片內，其他在片外，
EA = 1,尋址內部ROM，EA = 0，尋址外部ROM，對ROM讀出，必須使用 MOVC指令，
針對訪問存盤結構內不同區域時在C語言上使用的關鍵詞

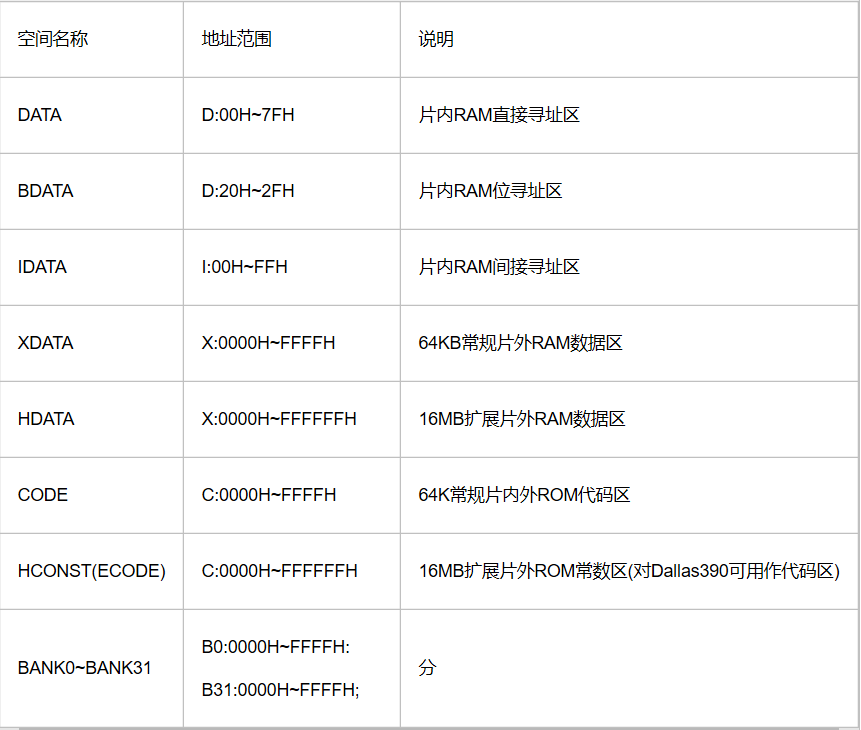

由于 8051系統有片內、片外存盤器，片內程式存盤器還分直接尋址和間接尋址型別，比如code，data,xdata,idata，pdata,等關鍵詞分別對應著單片機內不同的存盤器，使用不同的存盤器，程式的執行效率也將不同，所以在撰寫程式的時候，最好指定變數的存盤型別，有利于提高程式的執行效率，關鍵詞的區別及含義如下：
data ： 固定指前面 0x00~0x7f ,的128個RAM,可以用 ACC 直接讀寫的，速度最快，生成的代碼也最小，
idata：固定指前面 0x00 ~ 0xff 的256 個RAM,其中前128和data 的128完全相同，只是因為訪問的方式不同，idata是用類似于指標的方式訪問的，匯編的陳述句為 ：MOX ACC,@Rx
xdata：外部擴展RAM，一般指外部0x0000~0xffff空間，用DPTR訪問，
pdata ： 外部擴展的低256個位元組，地址出現在A0~A7上時讀寫，用 MOVX ACC,@Rn 讀寫，
code ：定義的資料放在ROM 里面，寫入后不可以再修改，
bdata：若程式需要8個或者更多的bit 變數，如果你想一次性給8個變數賦值的話就不方便了，舉個例子：
char bdata MODE;
sbit MODE_7 = MODE^7;
.
.
.
sbit MODE_0 = MODE^0;
8個 bit 變數 MODE_N 就定義好了，
程式可以簡單地分為code 和data 區域，code 去在運行的時候不可以再更改，data 區存放全域變數和臨時變數，是要不斷更改的，CPU從code區讀取指令，對data區的資料進行運算處理，因此code存盤在什么介質上并不重要，可以存放在 ROM 里面 也可以存放在RAM里面 甚至 FLASH 里面， 一般做法是將程式放到 FLASH 中，再加載到RAM里面運行，
