在三維空間繪制點,線,面
1.繪制點

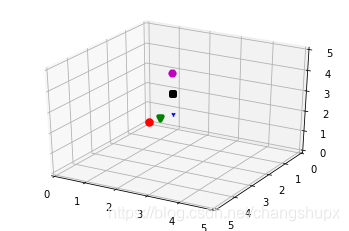

用scatter()散點繪制三維坐標點
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
dot1 = [[0, 0, 0], [1, 1, 1], [
2, 2, 2], [2, 2, 3], [2, 2, 4]] # 得到五個點
plt.figure() # 得到畫面
ax1 = plt.axes(projection='3d')
ax1.set_xlim(0, 5) # X軸，橫向向右方向
ax1.set_ylim(5, 0) # Y軸,左向與X,Z軸互為垂直
ax1.set_zlim(0, 5) # 豎向為Z軸
color1 = ['r', 'g', 'b', 'k', 'm']
marker1 = ['o', 'v', '1', 's', 'H']
i = 0
for x in dot1:
ax1.scatter(x[0], x[1], x[2], c=color1[i],
marker=marker1[i], linewidths=4) # 用散點函式畫點
i += 1
plt.show()
**2.繪制線

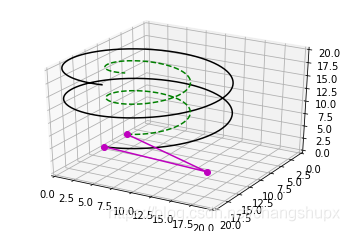

函式plot3D(xs, ys, *args, zdir=‘z’, **kwargs),用于繪制三維坐標的線，其引數使用說明如下.
（1）xs,ys,zdir=‘z’: 設定(x,y,z)坐標值,為集合物件,是該函式與plot()的唯一區別.
(2) kwargs:接受鍵值對引數,使用方法同plot()
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
import numpy as np
plt.figure()
ax = plt.subplot(111, projection='3d')
ax.set_xlim(0, 20) # X軸，橫向向右方向
ax.set_ylim(20, 0) # Y軸,左向與X,Z軸互為垂直
ax.set_zlim(0, 20) # 豎向為Z軸
z = np.linspace(0, 4*np.pi, 500)
x = 10*np.sin(z)
y = 10*np.cos(z)
ax.plot3D(x, y, z, 'black') # 繪制黑色空間曲線
# ----------------------------------------------------------
z1 = np.linspace(0, 4*np.pi, 500)
x1 = 5*np.sin(z1)
y1 = 5*np.cos(z1)
ax.plot3D(x1,y1,z1,'g--') #繪制綠色空間虛曲線
#------------------------------------------------------------
ax.plot3D([0,18,0],[5,18,10],[0,5,0],'om-') #繪制帶o折線
plt.show()
3.繪制面
3D 圖形需要的資料與等高線圖基本相同：X、Y 資料決定坐標點，Z 軸資料決定 X、Y 坐標點對應的高度，與等高線圖使用等高線來代表高度不同，3D 圖形將會以更直觀的形式來表示高度，
為了繪制 3D 圖形，需要呼叫 Axes3D 物件的 plot_surface()方法來完成，
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from matplotlib import cm
import numpy as np
fig = plt.figure(figsize=(15, 5))
ax = fig.add_subplot(131, projection='3d') # 第一個繪圖區
x = np.arange(1, 50, 1)
y = np.arange(1, 50, 1)
X, Y = np.meshgrid(x, y) # 將坐標向量(x,y)變為坐標矩陣(X,Y)
def Z(X, Y): # 自定義求Z向量的函式
return X*0.2+Y*0.3+20
s1 = ax.plot_surface(X, Y, Z(X, Y), rstride=10,
cstride=10, cmap=cm.jet, linewidth=1,
antialiased=True) #繪制面
ax.set_xlim3d(0,50) #指定x軸坐標值范圍
ax.set_ylim3d(0,50) #指定y軸坐標值范圍
ax.set_zlim3d(0,50) #指定z軸坐標值范圍
fig.colorbar(s1,shrink=1,aspect=5)
#------------------------------------------
ax1 = fig.add_subplot(132,projection='3d') #第二個繪圖區
s2 = ax1.plot_surface(X,Y,Z(X,Y),rstride=1,
cstride=1, cmap=cm.jet, linewidth=1,
antialiased=False) #繪制面
fig.colorbar(s2,shrink=0.5,aspect=5)
#--------------------------------------------
d = 0.05
x1 = np.arange(-4,4,d)
y1 = np.arange(-3,3,d)
X1,Y1 = np.meshgrid(x1,y1)
def Z1(X,Y): #自定義求z向量的函式
z1 = np.exp(-X**2-Y**2)
z2 = np.exp(-(X-1)**2-(Y-1)**2)
return (z2-z1)*2 #回傳Z坐標值
ax2 = fig.add_subplot(133,projection='3d')
s3 = ax2.plot_surface(X,Y,Z(X,Y),rstride=1,
cstride=1, cmap=cm.jet, linewidth=1,
antialiased=False)
fig.colorbar(s3,shrink=0.5,aspect=5)
plt.show()
