采用基 2 演算法（頻率抽樣）
首先確定有幾級 DFT：
N = 8，所以 v = 3（級）
-0/8 0 度
-1/8 -45 度
-2/8 -90 度
-3/8 -135 度
為節約時間，0 度與 -90 度不采用 cordic（achieved by 2's complement and BUS exchange）
故整個三級 DFT 只有第一級需要兩個 CORDIC
注意：第一級是輸入是 real（時域采樣回來的值） 第二和第三極輸入是 real，image
有很多方法完成這三級，這里簡單說下三個方案：
a，迭代方式：用一級模塊反復計算 3 次
特點：占用資源少 耗時大
b，流水線方式：使用 3 個模塊分別計算
特點：占用資源大 耗時小
c（推薦），使用兩個模塊，第一個用流水方式，第二個用迭代方式，組合而成
特點：折中了時間與空間

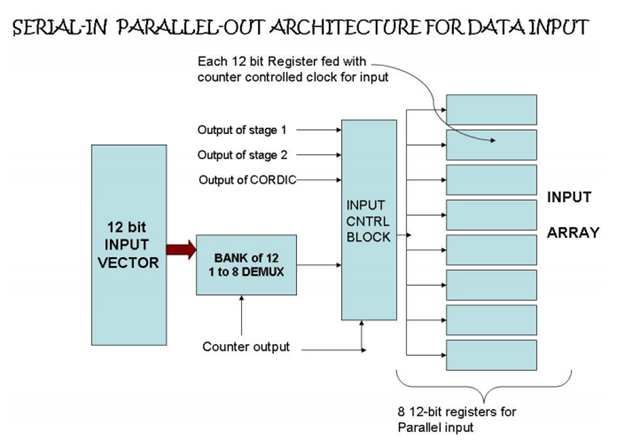

12位串行資料輸入 8*12 并行資料輸出：

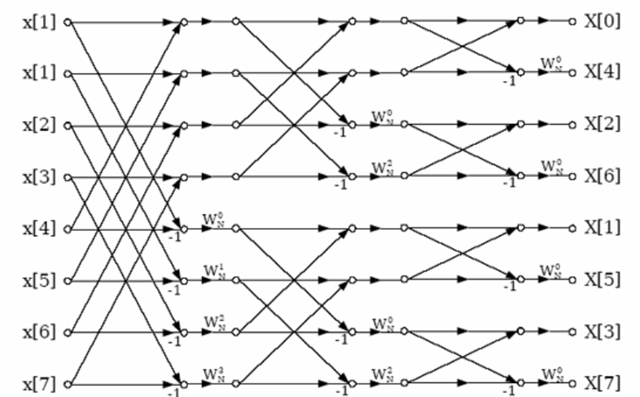

蝶形演算法框圖：
輸入的最高位為符號位 1 為負
（cordic 演算法在前一篇文章中以講，這兒就不重復了）
之前已經說過用同一個模塊完成 2，3 兩個 DFT
如何用同一個電路進行兩個不同的運算呢？

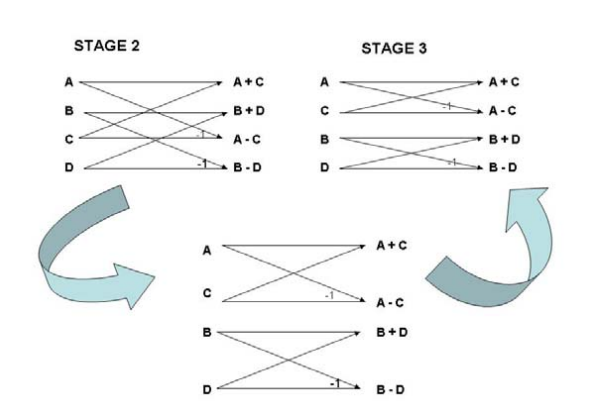

對輸入的資料序列做如下變換（可見兩個結構就相同啦）：
將輸出的資料輸入 VECTORING CORDIC image 則可得矢量的模（即頻域的模）

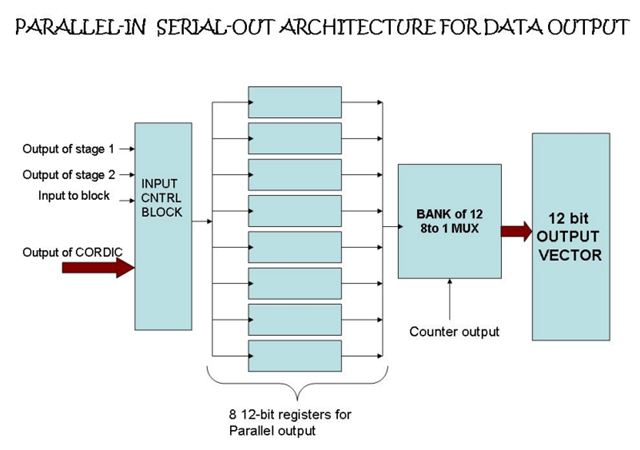

最后，并行變串行輸出：

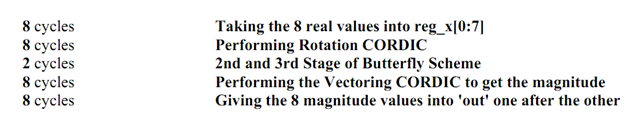

時間總耗：
參考資料：
