LED燈是最常見的Arduino模塊，今天我們說一下如何使用arduino控制外接的LED燈，
一、介紹LED燈
發光二極管（Light Emitting Diode，簡稱LED）是一種將電能轉化為光能得元件，LED是極性元件，在引出的兩根引腳中，較長的引腳是陽極，較短的引腳為陰極，LED帽底有一個切口，該切口側也代表LED的陰極，不同的LED有不同的作業引數，一般直徑為5mm的LED的額定作業電壓在1.7V—2.2V之間，
二、點亮LED
1、所需器件：
LED燈 1個
220Ω電阻 1個
杜邦線 若干

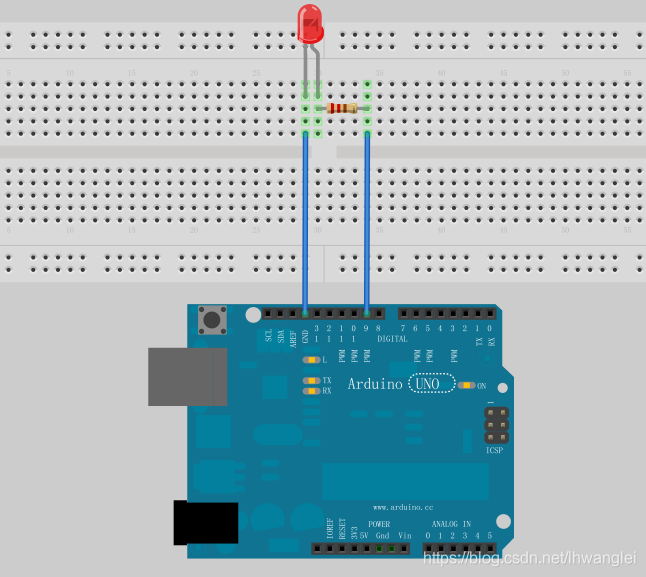

2、面包板視圖：
3、搭設說明：
LED的正極連接電阻連接控制板的數字引腳9，負極接控制板的GND引腳，
4、Mixly程式：
5、程式撰寫：
int LED=9; //定義led引腳為數字引腳9
void setup()
{
pinMode(LED,OUTPUT);
}
void loop()
{
//設定該引腳為高電平，點亮LED
digitalWrite(LED,HIGH);
}
6、程式說明：
將程式上傳到UNO板，LED燈就會亮起來，
三、LED燈閃爍
1、所需器件：
LED燈 1個
220Ω電阻 1個
杜邦線 若干
2、面包板視圖：
3、搭設說明：
LED的正極連接電阻連接控制板的數字引腳9，負極接控制板的GND引腳，
4、Mixly程式：
5、程式撰寫：
int LED=9; //定義led引腳為數字引腳9
void setup()
{
pinMode(LED,OUTPUT);
}
void loop()
{
//設定該引腳為高電平，點亮LED
digitalWrite(LED,HIGH);
delay(1000); //延遲1000毫秒
digitalWrite(LED,LOW);
delay(1000); //延遲1000毫秒
}
6、程式說明：
將程式上傳到UNO板，LED燈就會閃爍起來，
四、模擬紅綠燈
1、所需器件：
LED燈 3個（紅、黃、藍各一）
220Ω電阻 3個
杜邦線 若干

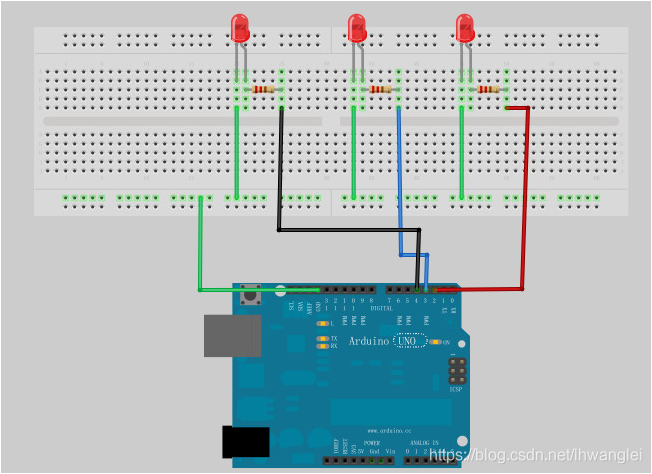

2、面包板視圖：
3、搭設說明：
綠燈正極接電阻，連接數字引腳9，負極接GND，
黃燈正極接電阻，連接數字引腳8，負極接GND，
紅燈正極接電阻，連接數字引腳7，負極接GND，

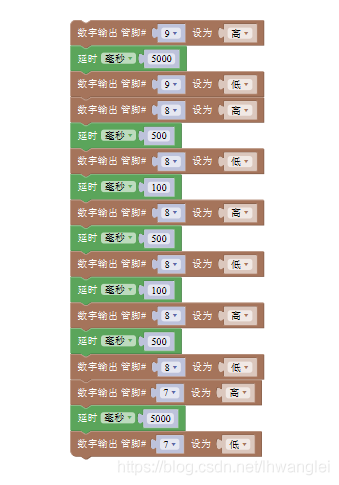

4、Mixly程式：
5、程式撰寫：
int red=7; //定義紅燈引腳為數字引腳7
int yellow=8; //定義黃燈引腳為數字引腳8
int green=9; //定義藍燈引腳為數字引腳9
void setup() {
pinMode(red,OUTPUT); //設定該引腳為輸出模式
pinMode(yellow,OUTPUT); //設定該引腳為輸出模式
pinMode(green,OUTPUT); //設定該引腳為輸出模式
}
void loop() {
digitalWrite(green,HIGH); //設定該引腳為高電平，點亮綠燈
delay(5000); //延遲5000毫秒
digitalWrite(green,LOW); //關閉綠燈
digitalWrite(yellow,HIGH); //設定該引腳為高電平，點亮黃燈
delay(500); //延遲500毫秒
digitalWrite(yellow,LOW); //關倍訓燈
delay(100); //延遲100毫秒
digitalWrite(yellow,HIGH); //設定該引腳為高電平，點亮黃燈
delay(500); //延遲500毫秒
digitalWrite(yellow,LOW); //關倍訓燈
delay(100); //延遲100毫秒
digitalWrite(yellow,HIGH); //設定該引腳為高電平，點亮黃燈
delay(500); //延遲500毫秒
digitalWrite(yellow,LOW); //關倍訓燈
digitalWrite(red,HIGH); //設定該引腳為高電平，點亮紅燈
delay(5000); //延遲5000毫秒
digitalWrite(red,LOW); //關閉紅燈
}
6、程式說明：
將程式上傳到UNO板，LED燈就會出現綠燈先亮5秒，黃燈閃爍3次，每次間隔0.5秒，然后紅燈亮5秒，
