MQTT協議發送GPS坐標到服務器

MQTT協議發送GPS坐標到服務器

一、配置GPS

個人感覺USB的GPS好一些，感覺不好找的同學我這還有淘寶鏈接，賣家沒給錢，只是為了方便同學們，

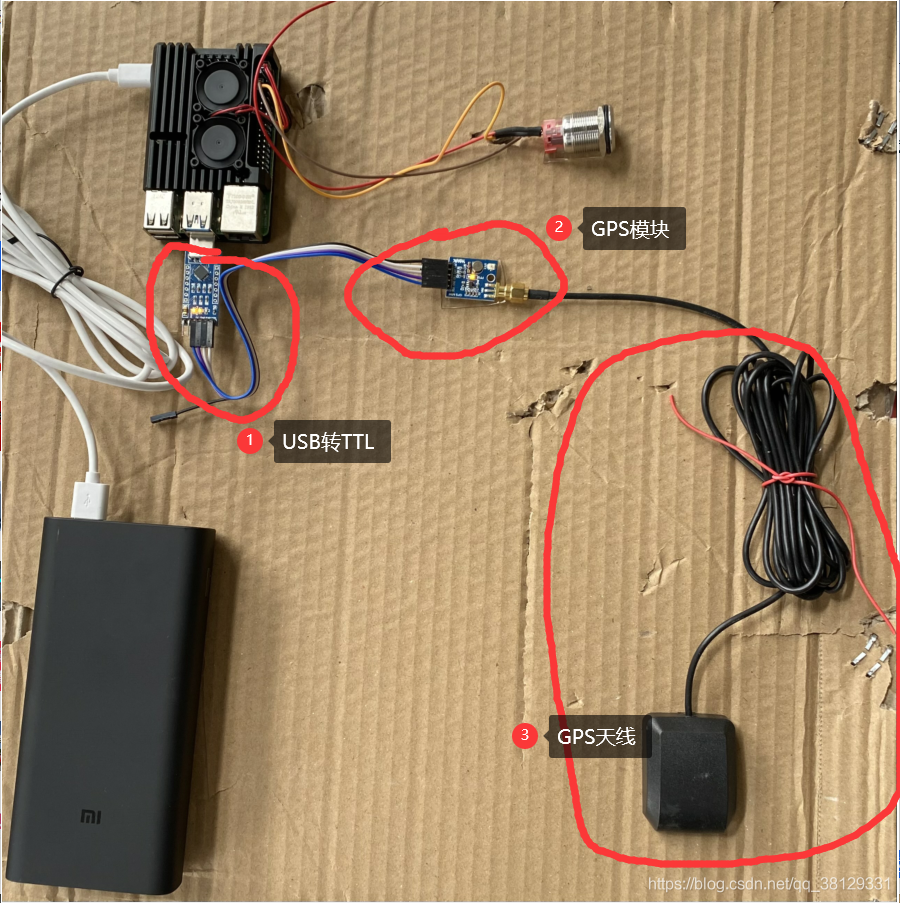

第一步買回來照著上圖連線即可，我用了四根杜邦線：
USB的TXD連接GPS模塊的RXD，USB的RXD連接GPS模塊的TXD，USB的GND連接GPS模塊的GND，USB的VCC連接GPS模塊的VCC，連好之后GPS天線放窗外，不然沒信號；USB插在樹莓派上，

第二部要用樹莓派讀取到GPS的信號

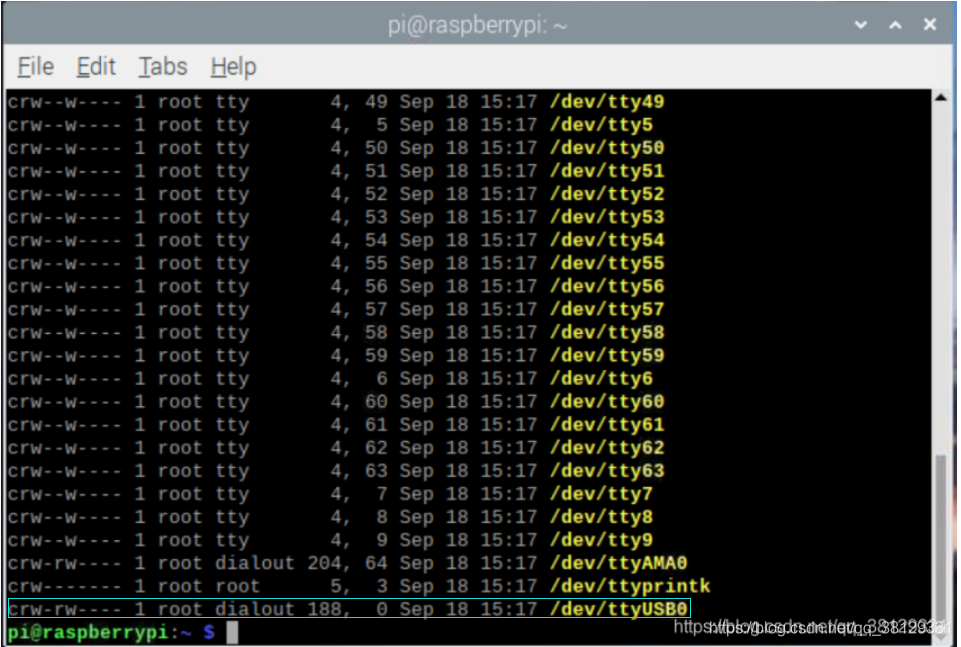

首先查看一下這個USB，命令列輸入：

ls -l /dev/tty*

安裝minicom

sudo apt-get install minicom

安裝好后使用minicom命令獲取串口上的資料

minicom -b 9600 -o -D /dev/ttyUSB0

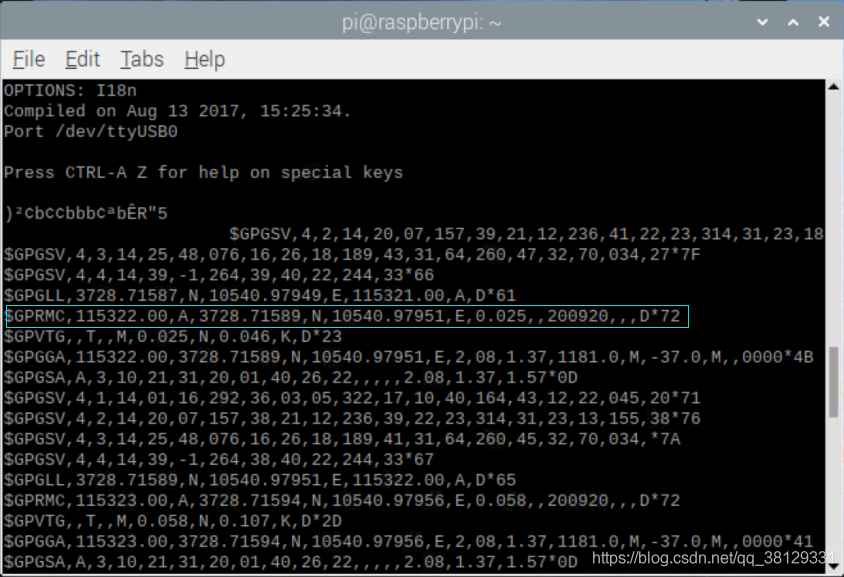

順利的話會出現下圖這種資料：

第三部用Python實時讀取GPS資料
在終端依次輸入

mkdir GPS
cd GPS
touch GPS_test.py
gedit GPS_test.py

把下面代碼粘進去

import serial #匯入serial模塊

ser = serial.Serial("/dev/ttyUSB0",9600)#打開串口，存放到ser中，/dev/ttyUSB0是埠名，9600是波特率

while True:
    line = str(str(ser.readline())[2:])  # readline()是用于讀取整行
    # 這里如果從頭取的話，就會出現b‘，所以要從第三個字符進行讀取
    if line.startswith('$GPGGA'):
        line = str(line).split(',')  # 將line以“，”為分隔符
        Longitude = float(line[4][:3]) + float(line[4][3:])/60
        # 讀取第5個字串資訊，從0-2為經度，再加上后面的一串除60將分轉化為度
        Latitude = float(line[2][:2]) + float(line[2][2:])/60
        # 緯度同理
        print("經度:",Longitude)
        print("維度:",Latitude)

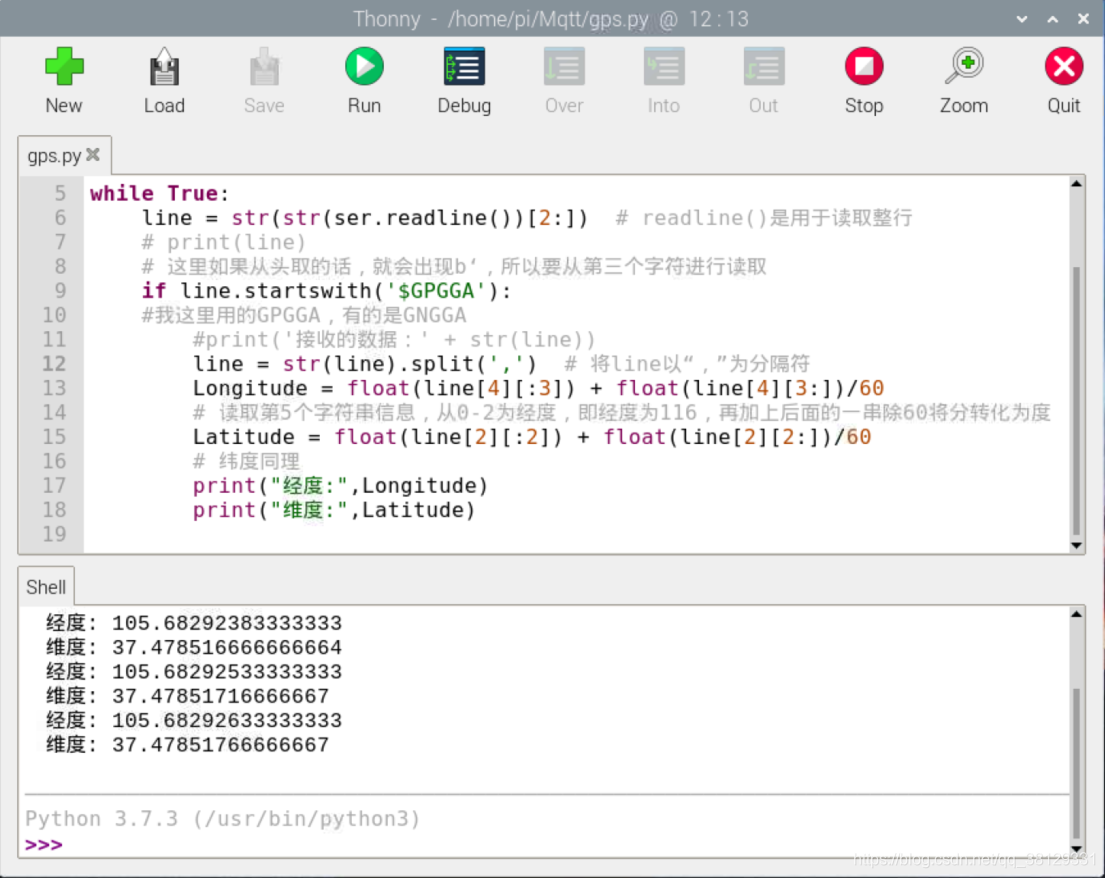

輸出結果：

二、配置MQTT
接下來配置MQTT，MQTT小伙伴們可以去百度百科看一下，MQTT的話題、訊息比較形象的例子是微信公眾號，如果你關注了央視新聞，那么央視新聞發的訊息都會給你推送；如果央視新聞也關注了你，那么你們就是互相關注，你發的訊息也會給央視新聞推送，
下面來看一下如何用python實作使用MQTT協議收發訊息：
需要用到的包為paho-mqtt
在樹莓派終端輸入

pip install paho-mqtt

來安裝paho-mqtt

在終端輸入

mkdir MQTT
cd MQTT
touch subscriber.py
gedit subscriber.py

把下面的代碼粘進去

# subscriber.py
import paho.mqtt.client as mqtt

def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")
    # 訂閱，需要放在 on_connect 里
    # 如果與 broker 失去連接后重連，仍然會繼續訂閱 raspberry/topic 主題
    client.subscribe("raspberry/topic")

# 回呼函式，當收到訊息時，觸發該函式
def on_message(client, userdata, msg):
    print(f"{msg.topic} {msg.payload}")

client = mqtt.Client()
client.on_connect = on_connect
client.on_message = on_message

# 設定遺囑訊息，當樹莓派斷電，或者網路出現例外中斷時，發送遺囑訊息給其他客戶端
client.will_set('raspberry/status', "OFF")

# 創建連接，三個引數分別為 broker 地址，broker 埠號，保活時間
client.connect("broker.emqx.io", 1883, 60)

# 設定網路回圈堵塞，在呼叫 disconnect() 或程式崩潰前，不會主動結束程式
client.loop_forever()

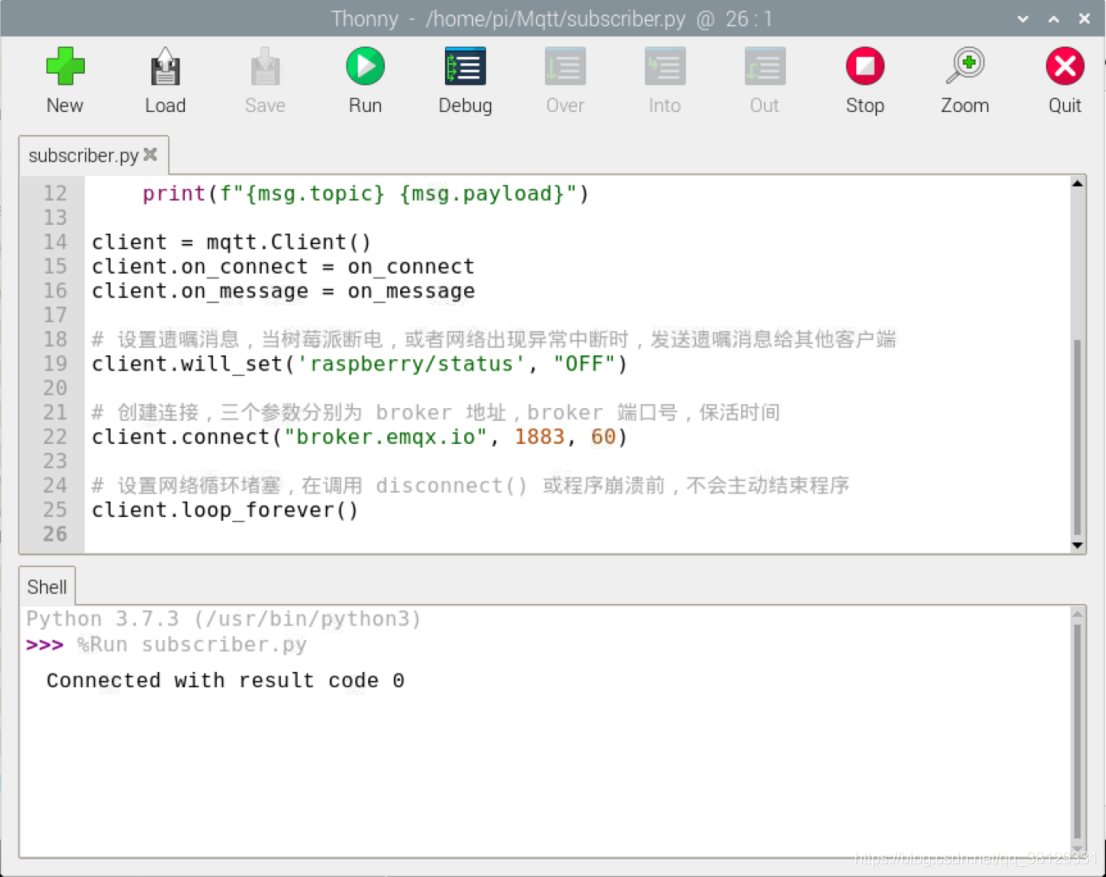

運行結果：

code 0表示連接成功，其他數字不對，

到MQTTX官網下載MQTTX客戶端給話題raspberry/topic發訊息，測驗能不能收到，

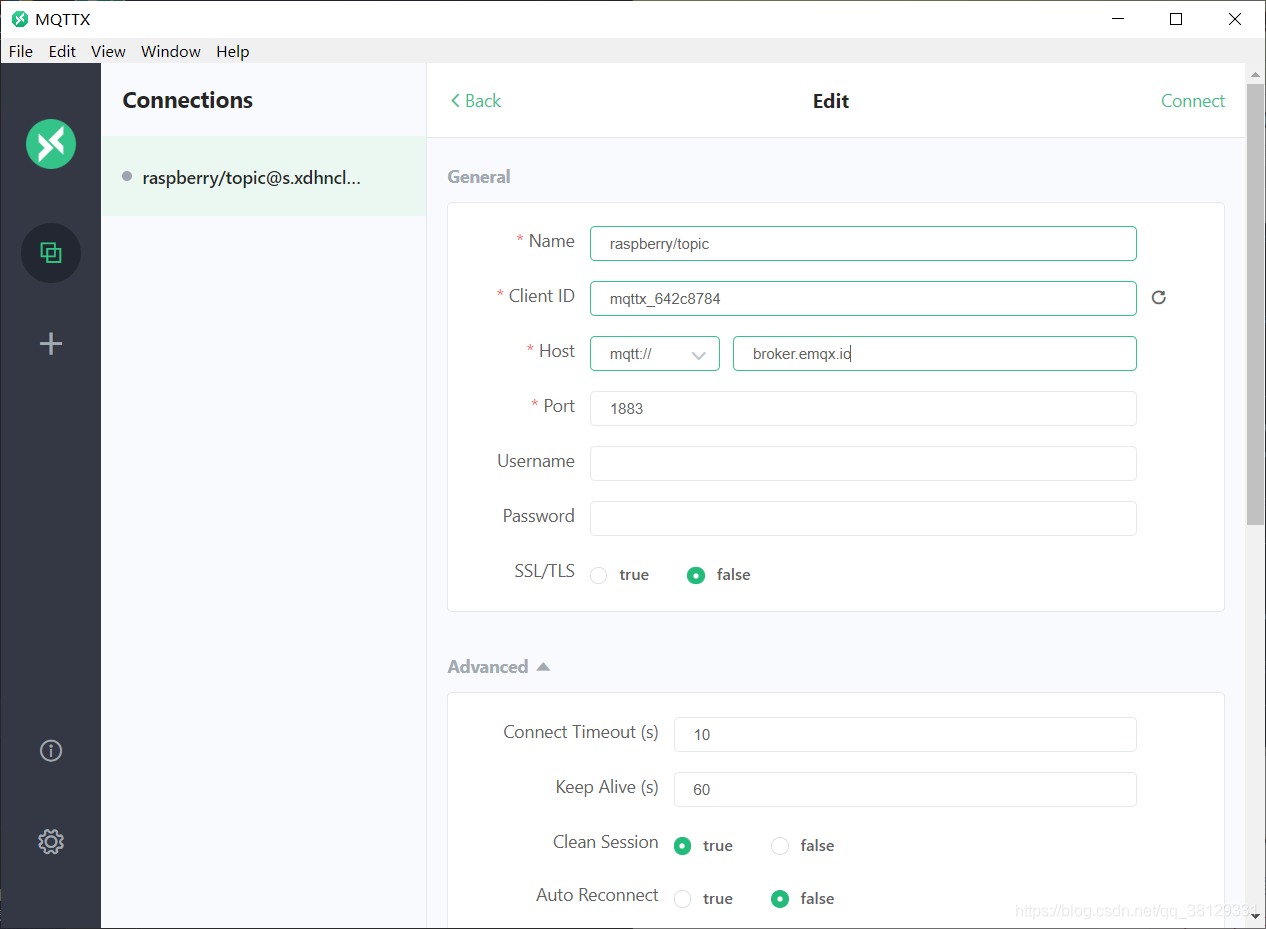

下載安裝好之后按照下圖輸入：
Client ID是隨機的，

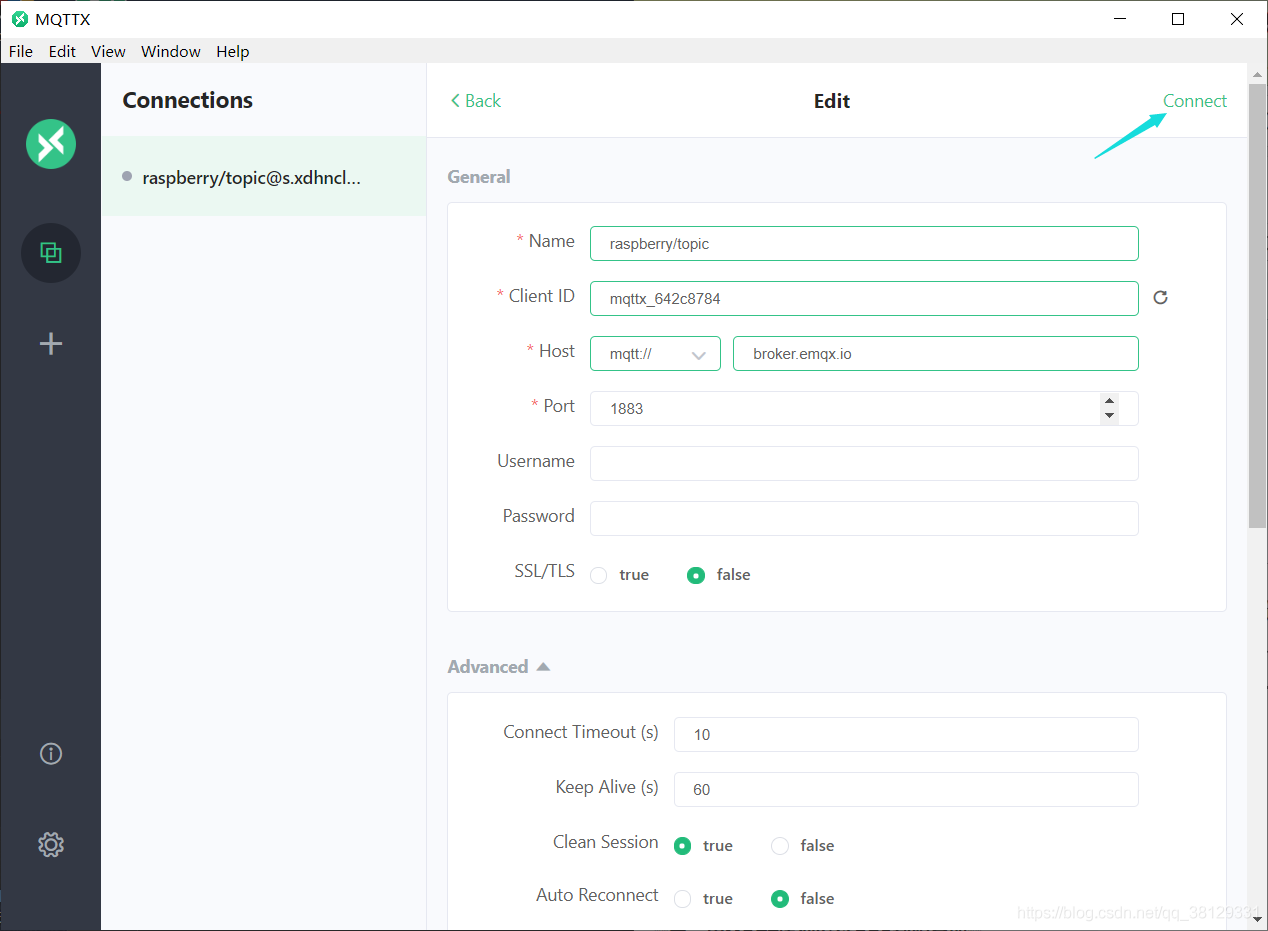

然后點擊右上角Connect：


這時，回到樹莓派終端運行

python3 subscriber.py

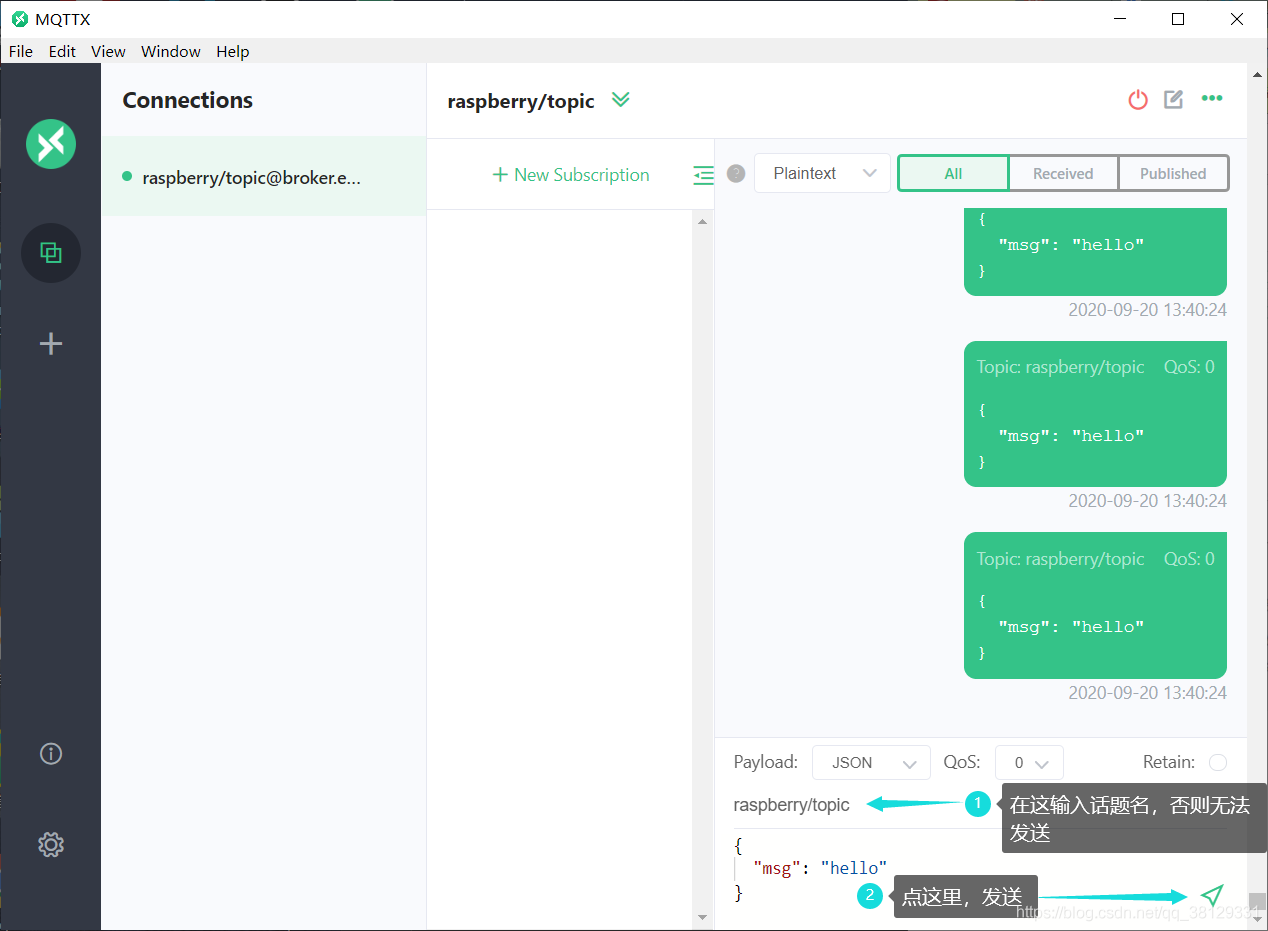

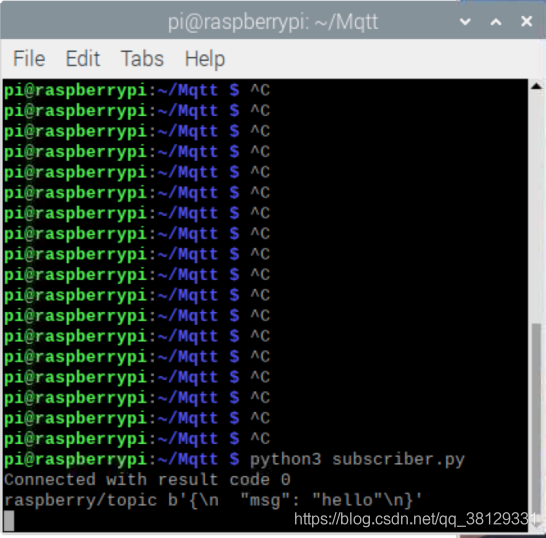

然后用客戶端發送訊息，觀察終端是否顯示剛剛發布的訊息，成功的話應該是這樣的：

下面來試試用樹莓派發送訊息：
在終端輸入

cd MQTT
touch publisher.py
gedit publisher.py

把下面的代碼粘進去

import paho.mqtt.client as mqtt
import time

def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")

client = mqtt.Client()
client.on_connect = on_connect
client.connect("broker.emqx.io", 1883, 60)

# 每間隔 2 秒鐘向 raspberry/topic 發送一個訊息，連續發送 10 次
for i in range(10):
    # 四個引數分別為：主題，發送內容，QoS, 是否保留訊息
    client.publish('raspberry/topic', payload=i, qos=0, retain=False)
    print(f"send {i} to raspberry/topic")
    time.sleep(2)

client.loop_forever()

運行

python3 publisher.py

再打開一個終端進入MQTT檔案夾

python3 publisher.py

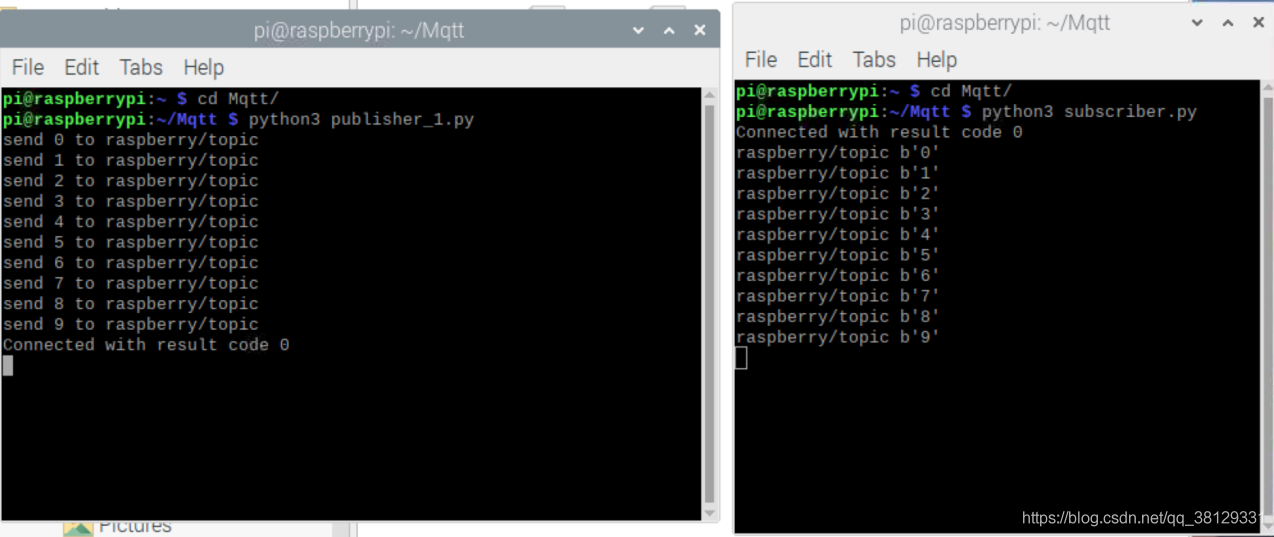

結果：

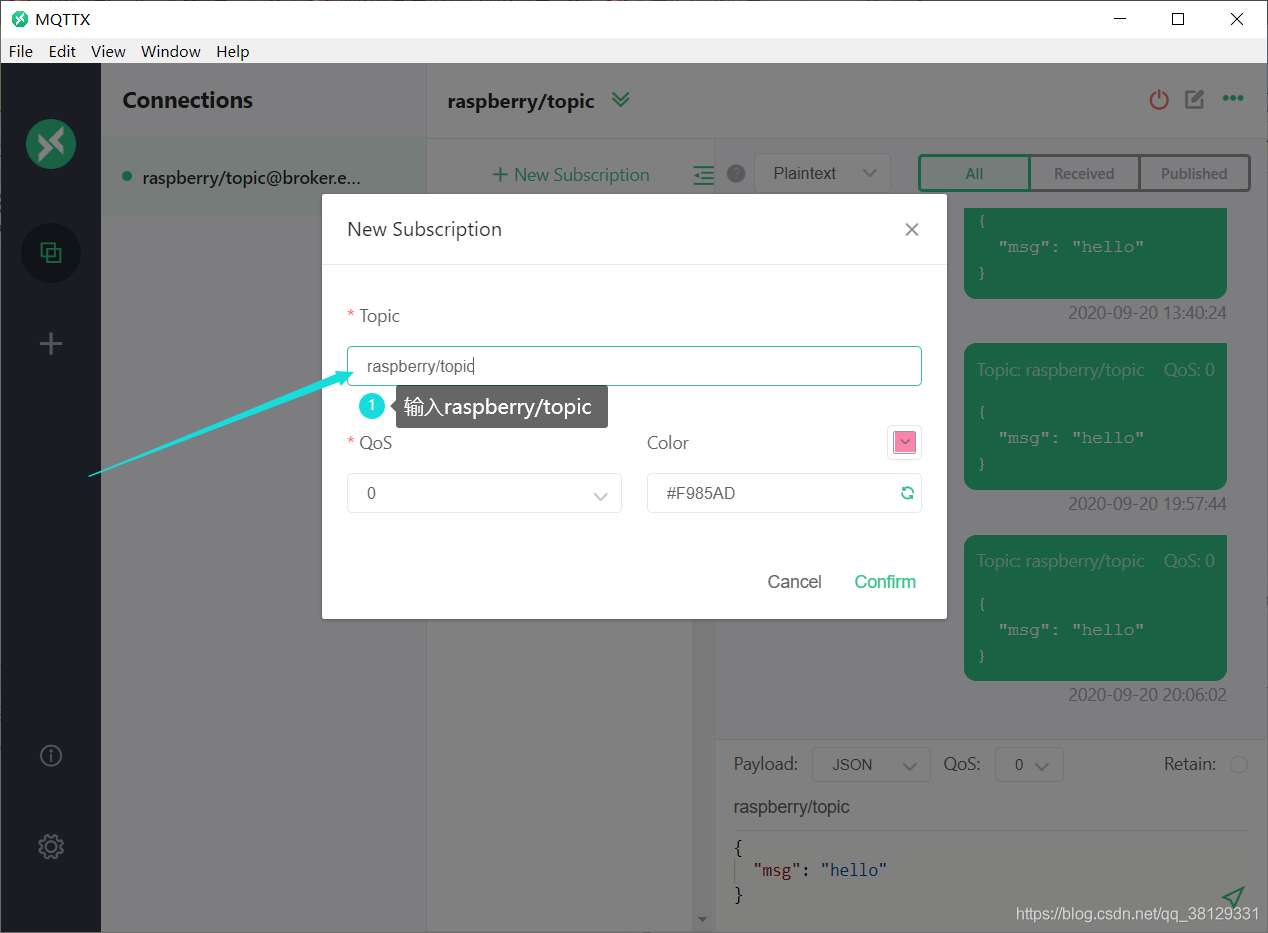

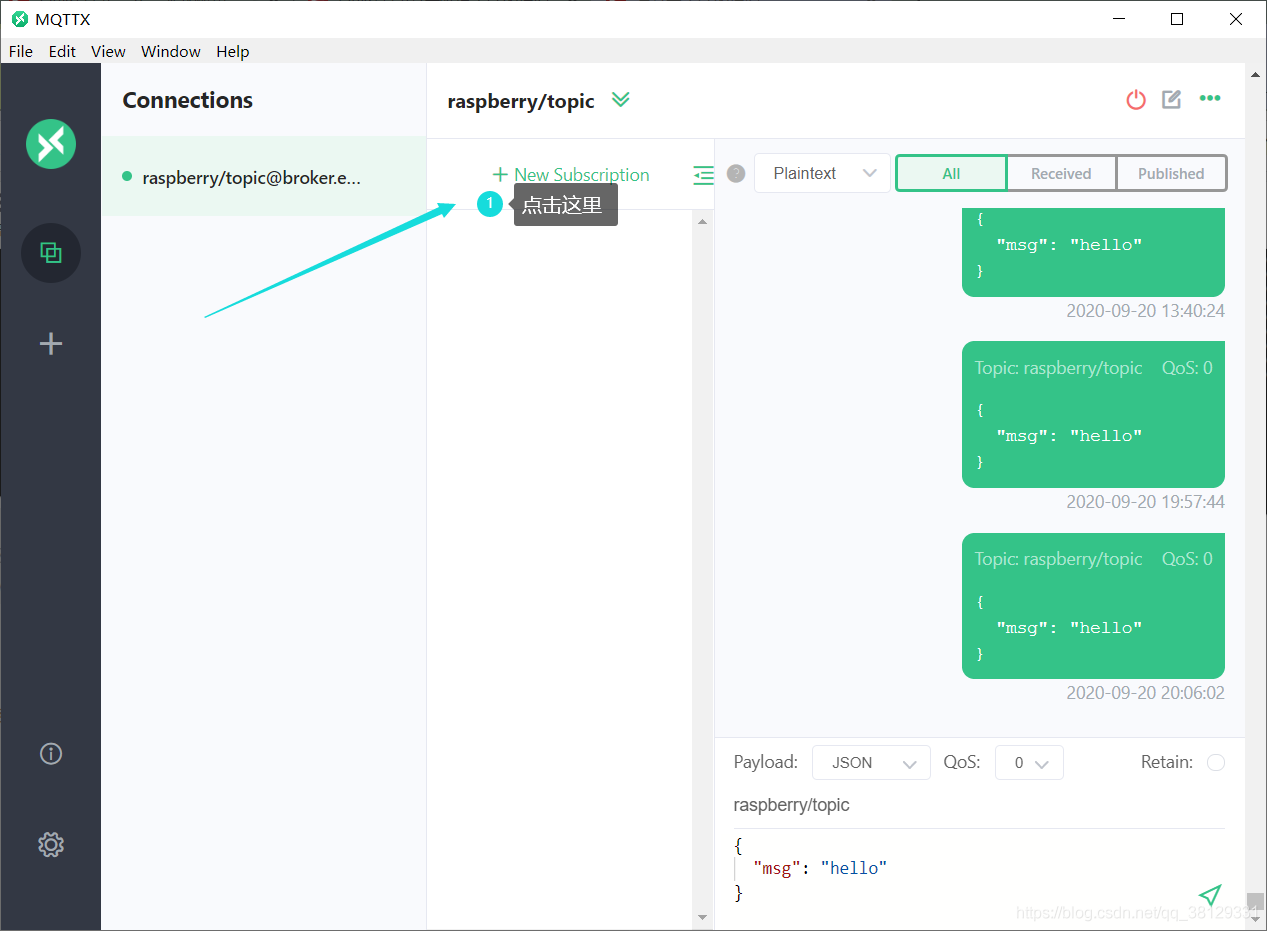

想用客戶端查看的話

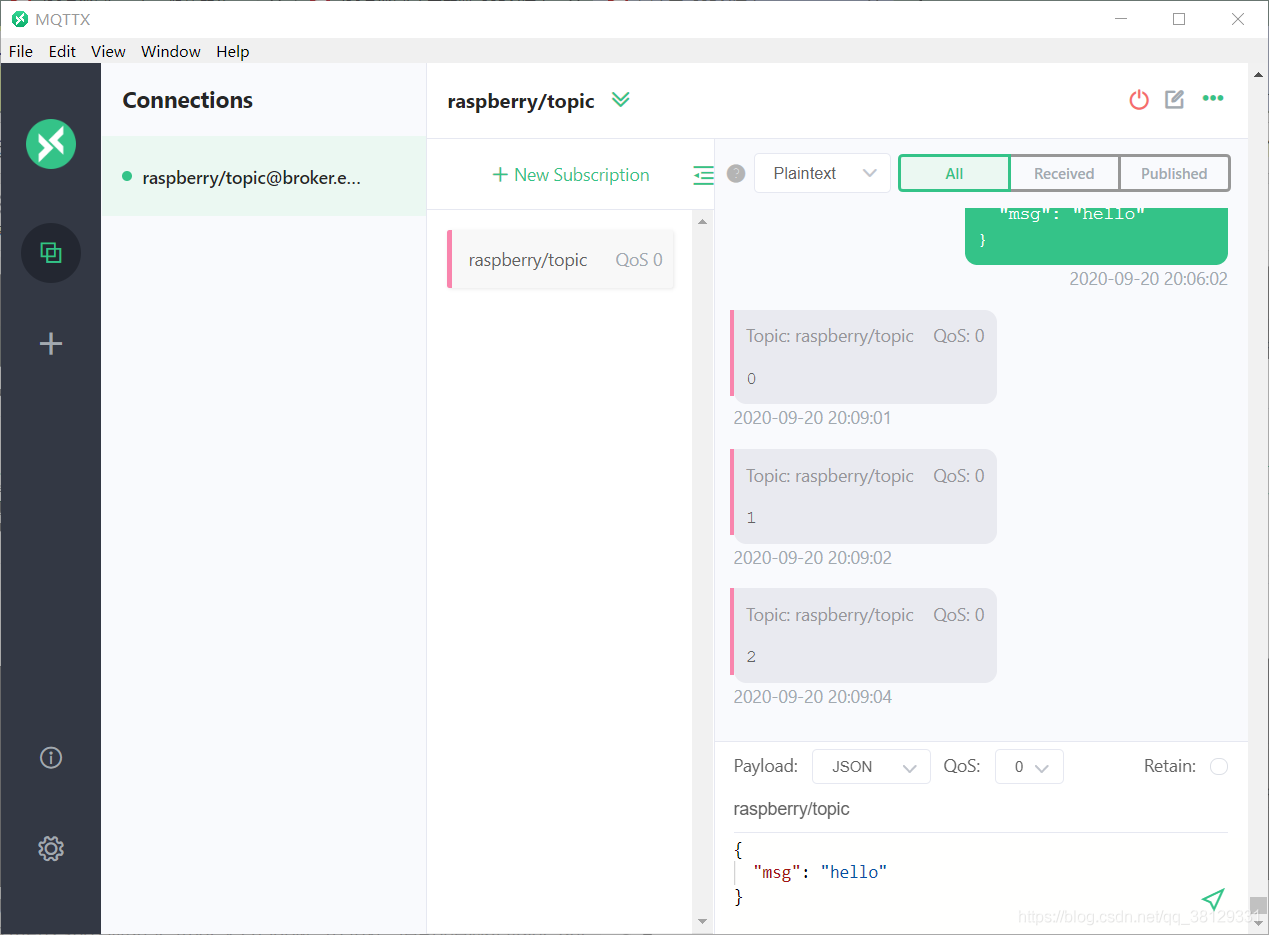

點擊 Confirm之后就能看到

三、用MQTT協議發送GPS到服務器
現在一般用json格式來傳送資料，下面代碼就是將GPS坐標進行簡單的封裝之后發送到服務器，

import paho.mqtt.client as mqtt
import RPi.GPIO as GPIO
import serial  # 匯入serial模塊
import json
import time

GPIO.setwarnings(False)
GPIO.setmode(GPIO.BCM)
start_time = time.time()
flag = 17
#jing = 105.753739
#wei = 37.474912
GPIO.setup(flag, GPIO.IN)
# GPIO.add_event_detect(flag, GPIO.RISING)

ser = serial.Serial("/dev/ttyUSB0", 9600)


def on_connect(client, userdata, flags, rc):
    print(f"Connected with result code {rc}")
    # 訂閱，需要放在 on_connect 里
    # 如果與 broker 失去連接后重連，仍然會繼續訂閱 raspberry/topic 主題
    client.subscribe("raspberry/topic")


def on_message(client, userdata, msg):
    # print(f"{msg.topic} {msg.payload}")
    print("主題:" + msg.topic + " 訊息:" + str(msg.payload.decode('utf-8')))
    print(f"receive message from raspberry/topic")


def on_subscribe(client, userdata, mid, granted_qos):
    print("On Subscribed: qos = %d" % granted_qos)


start_time = time.time()
client = mqtt.Client()
client.on_connect = on_connect
client.connect("broker.emqx.io", 1883, 60)
#client.connect("broker.emqx.io", 1883, 60)
client.on_message = on_message
client.will_set('raspberry/status', "OFF")

while True:

    client.on_message = on_message
    client.loop_start()
    line = str(str(ser.readline())[2:])  # readline()是用于讀取整行
    # print(line)
    # 這里如果從頭取的話，就會出現b‘，所以要從第三個字符進行讀取

    if line.startswith('$GPGGA'):
        # 我這里用的GPGGA，有的是GNGGA
        # print('接收的資料：' + str(line))
        line = str(line).split(',')  # 將line以“，”為分隔符
        jing = float(line[4][:3]) + float(line[4][3:]) / 60
        # 讀取第5個字串資訊，從0-2為經度，即經度為116，再加上后面的一串除60將分轉化為度
        wei = float(line[2][:2]) + float(line[2][2:]) / 60
        # 緯度同理
        # print(jing)
        data1 = {
            "type": 1,  # 1表示軌跡
            "data": {
                "latitude": (wei),
                # 緯度
                "longitude": (jing)
                # 經度
            }
        }
        param1 = json.dumps(data1)
        client.publish("raspberry/topic", payload=param1, qos=0)
        print(f"send message to raspberry/topic")
        time.sleep(4)

    if GPIO.input(flag) == GPIO.LOW:
        data2 = {

            "type": 2,  # 2表示作業情況
            "data": {
                "worktime": ((time.time() - start_time) / 3600),  # 表示作業3小時
                "working_area": ((time.time() - start_time) * 1.12 * 6 * 0.0015)
                # 表示作業面積畝
            }
        }
        param2 = json.dumps(data2)
        # print("主題:"+msg.topic+" 訊息:"+str(msg.payload.decode('utf-8')))

        print(f"data2")
        client.publish("raspberry/topic", payload=param2, qos=0)
        while True:
            print(f"OFF")
            time.sleep(10)

GPIO.cleanup()
client.loop_forever()

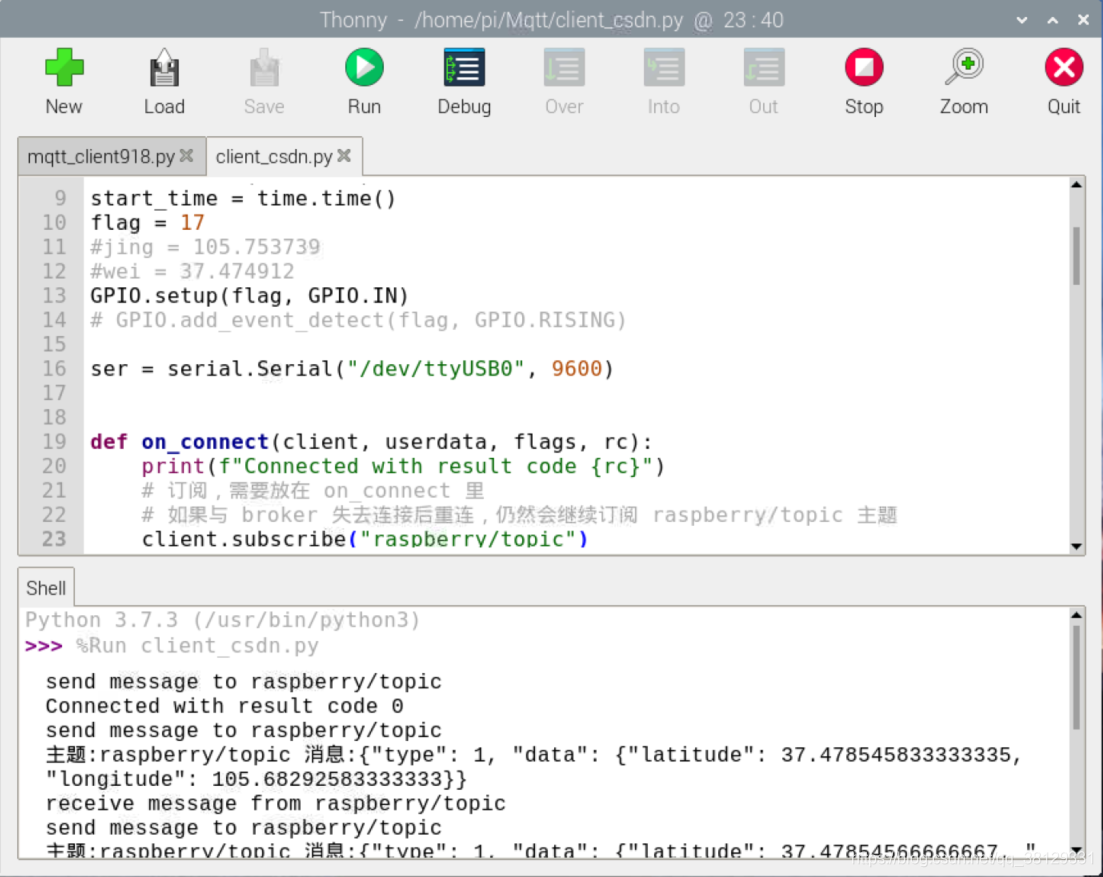

運行結果：

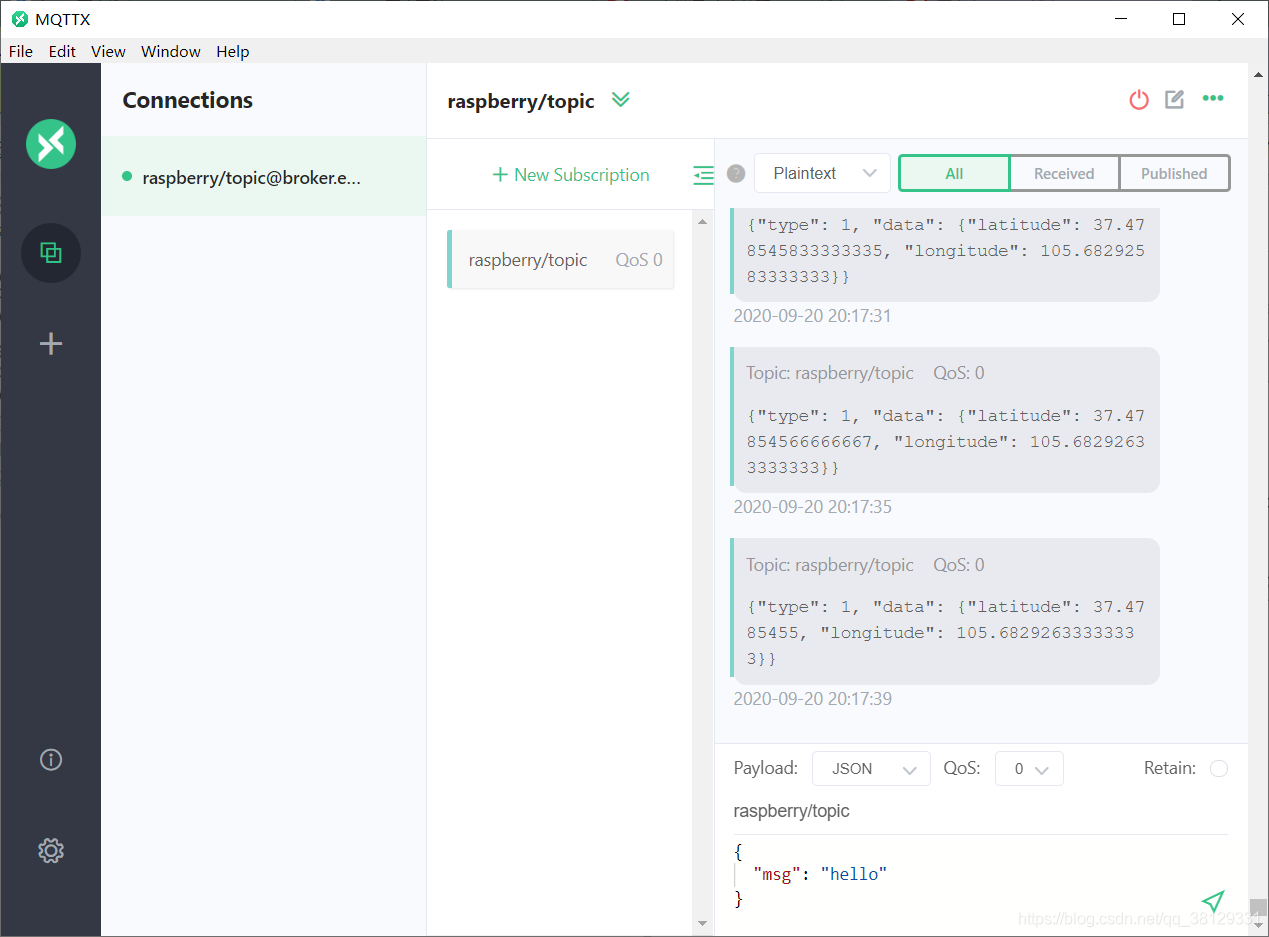

客戶端接收到訊息，
本次心得就分享到這，有什么不對的地方歡迎各位同學指正，
