EDA第一次課<1117電路圖的繪制>
電路圖1117
我們把需要用到的元器件先列出來：
- PWR2.5*1
- GND*3
- RES2*4
- LED0*2
- VCC*1
- 雙刀雙擲開關*1
- 自制元器件（黃框框）*1
繪制1117
1.首先我們打開Altium designer，這個老師給的檔案夾里面的DXP.exe檔案
好的，然后我們現在創建一個PCB檔案：點擊file–new–project–PCBproject

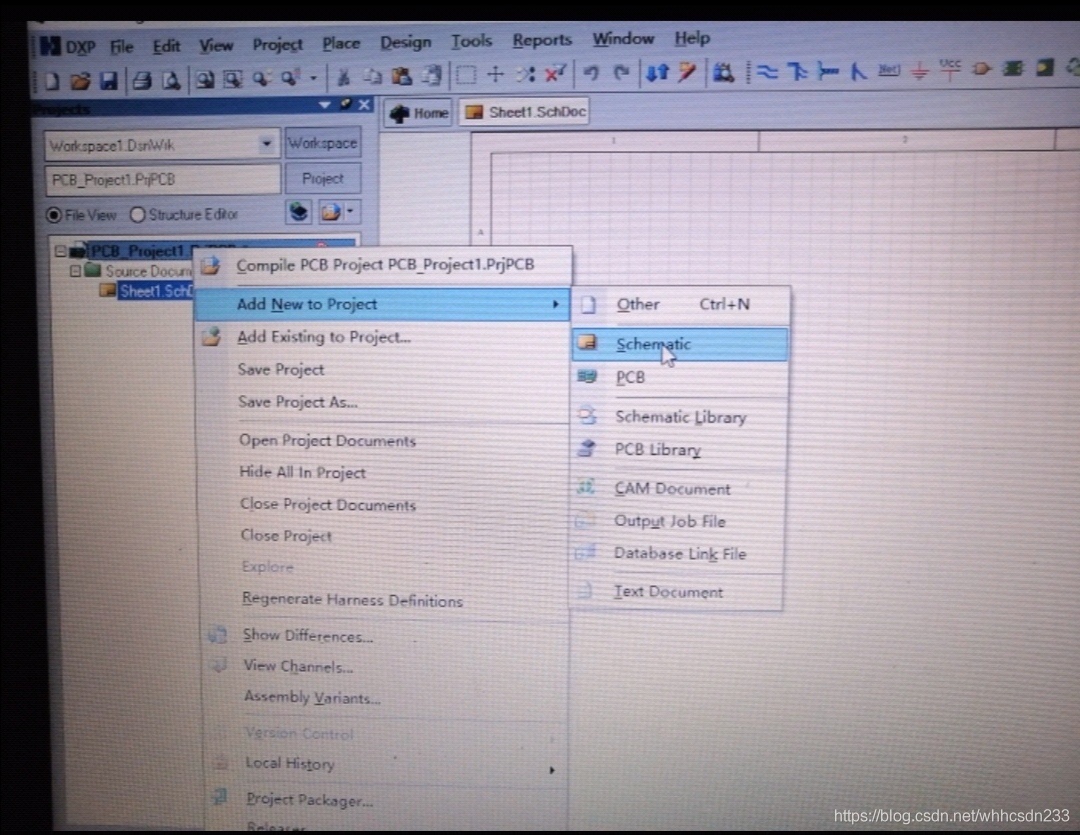

接著我們在這個檔案上右鍵點擊，然后打開圖紙（如圖）
然后我們保存一下，快捷鍵ctrl+s或者Save as都可以
2.開始繪制
ps：我們所用的大部分元器件的庫在右側 libraries 欄中

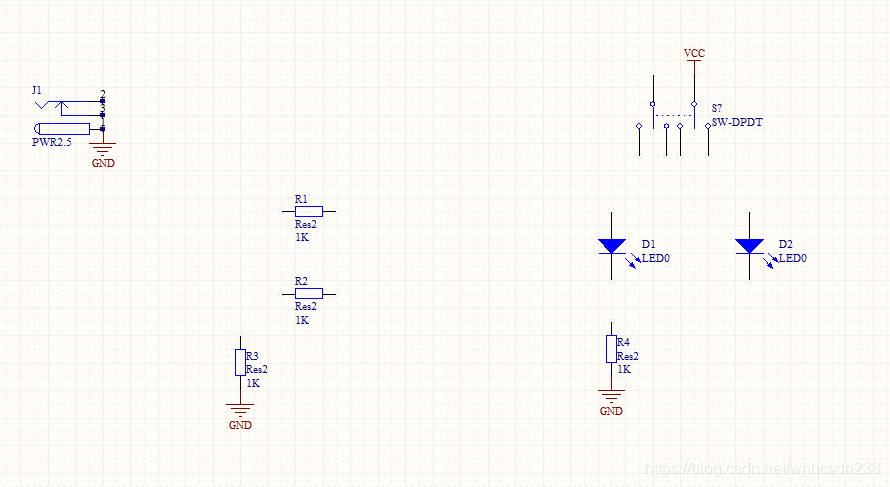

所以我們點擊 libraries,出現的第一個框是我們的器件庫,第二個我們可以在相應的器件庫里面查找所需要的的器件,點擊右上角的place即可移動到圖紙上，放足相應數量后，我們可以esc，取消放置或點擊右鍵（如圖）

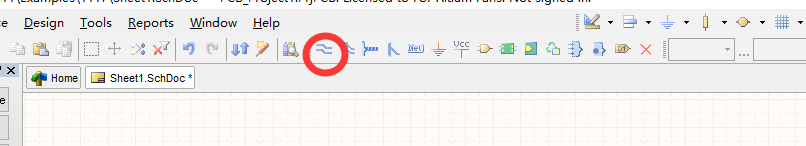

接著我們點擊上面欄中的place wire鍵，也就是用線連接起來

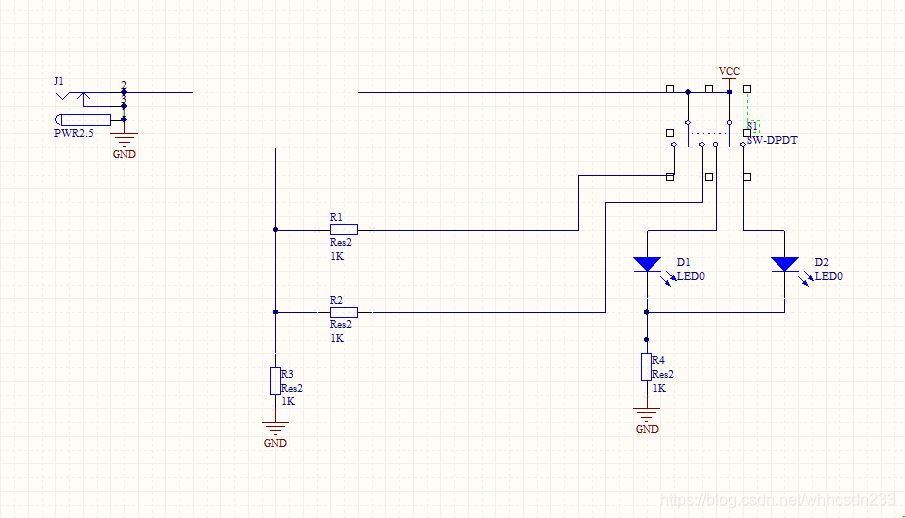

連接后如圖
連接后我們發現vin vout這個器件沒有，然后我們需要自己制作一個

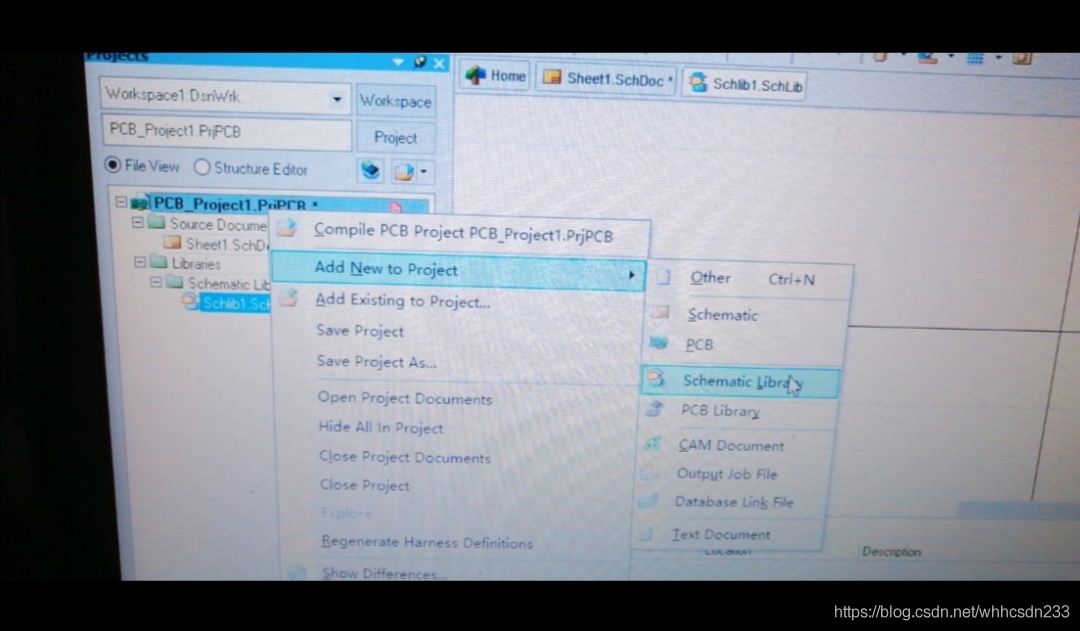

右擊pcb檔案點擊如圖所示
這時候我們就相當于自己建了一個器件庫，然后我們繪制元器件，以1117vin-vout為例：

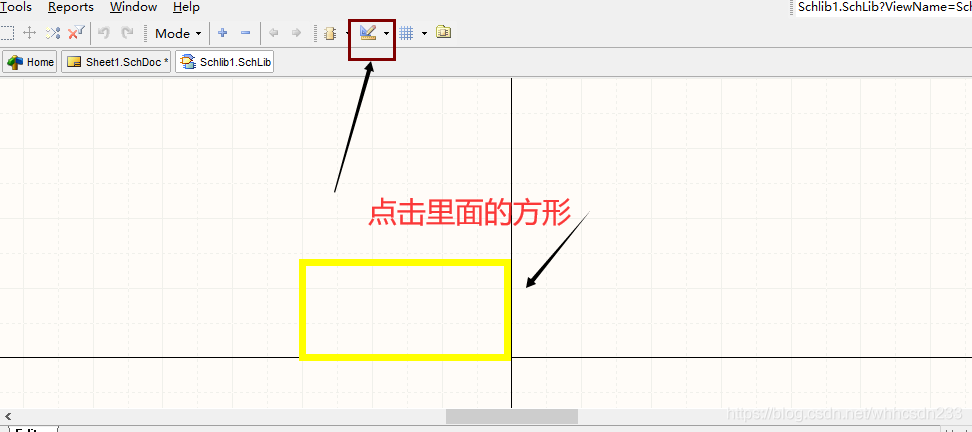

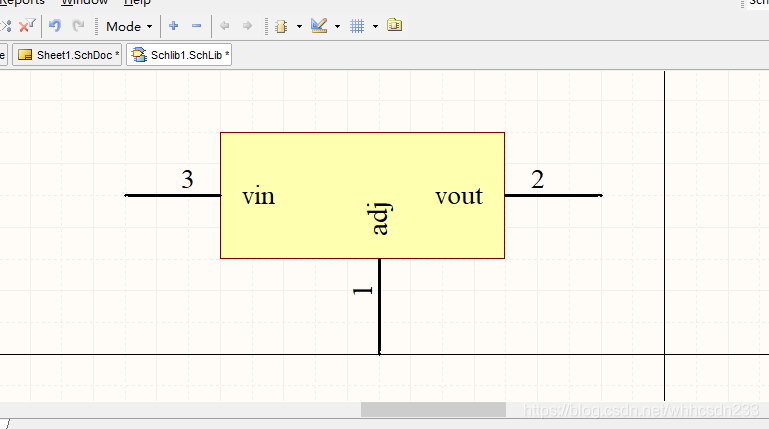

然后運用圖中所指的來畫出vin-vout（如圖）
保存

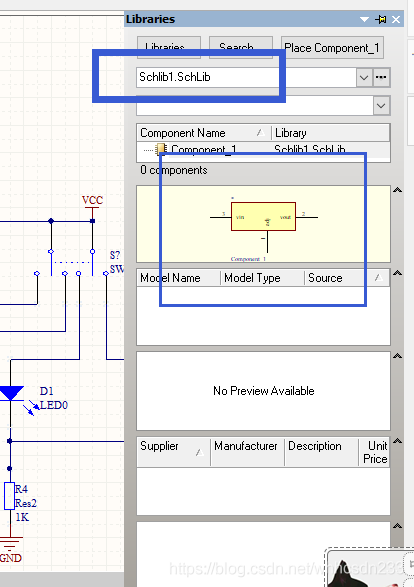

然后點擊右邊的libraries，點擊欄中上面的Libraries，選中我們剛才保存的庫如圖
點擊這個庫，然后關閉，再從右邊庫欄中選擇
點擊加入即可

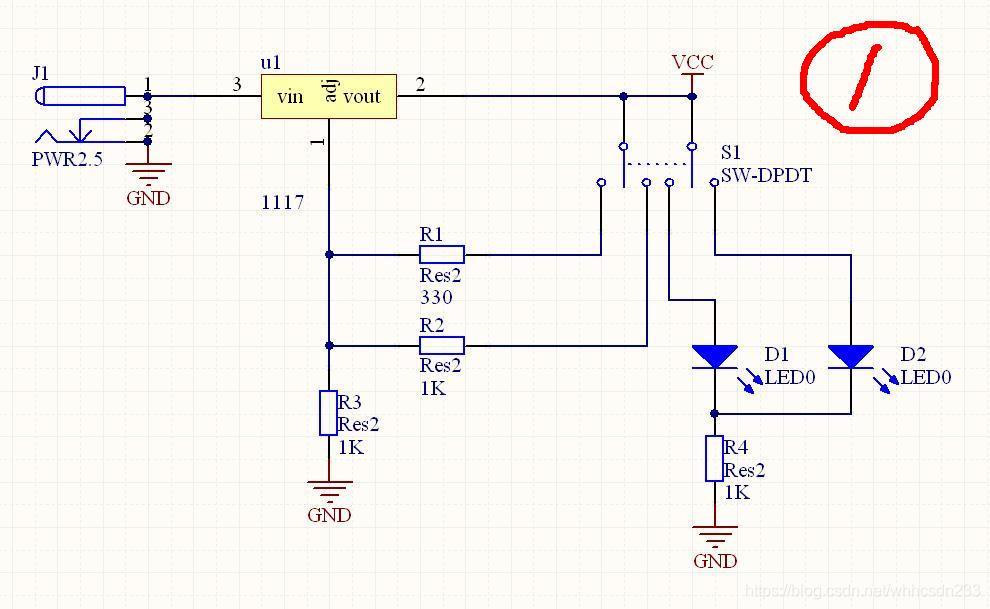

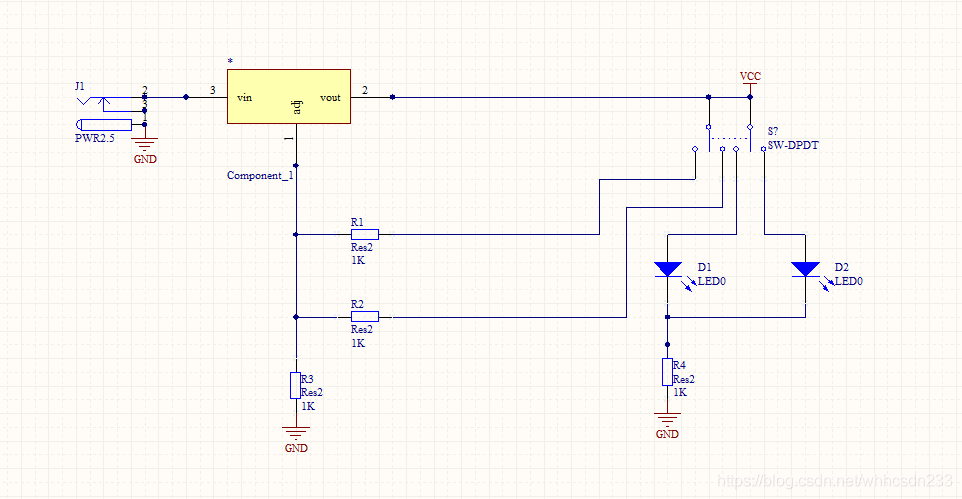

完成圖如下
以上僅個人為學習總結，希望有不足之處歡迎指出
