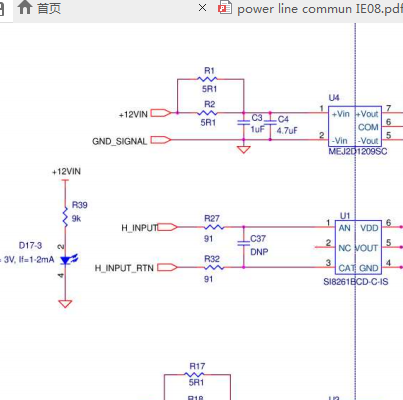

如圖中的三角號和 +12VIN怎么畫？
uj5u.com熱心網友回復：
三角形符號的是接地吧？GND或+12V，只是一個網路符號而已。設定一個這樣的網路標識就OK了呢uj5u.com熱心網友回復：
圖中的三角號和 +12VIN，只是一個網路標號，相當于一個有編號的導線。樓主說是怎么畫電源的PCB封裝吧？
直接找個排針之類的插件，用網路標號+12VIN、和GND接上去就行了。
uj5u.com熱心網友回復：
我也不太清楚這個是什么原件啊uj5u.com熱心網友回復：
我也不太清楚這個是什么原件啊uj5u.com熱心網友回復：
明白了，謝謝您？
uj5u.com熱心網友回復：
明白了，謝謝您？
uj5u.com熱心網友回復：
明白了，謝謝您！
uj5u.com熱心網友回復：
原理圖輸入P或者G就出來了uj5u.com熱心網友回復：
圖中的標識是OK的,分別為12V和GND,但是不同公司可能有自己的標準,按公司的要求來就行.理解的話就認為一個特殊的網路的標號,把電源和地分出來查看原理時更加直觀.具體怎么畫的畫的話,要看你用的是什么制圖軟體,AD,CANDENCE應該有自帶,mentor應該需要自己建,你可以去網上找一些通用庫檔案進行加載.所有的軟體都可以在制作原理圖封裝時用畫線工具繪制,再添加引腳就行.希望能幫到你.uj5u.com熱心網友回復：
首先，你得告訴大家你用的什么軟體？不同的軟體用法是不一樣的。三角那個接地一般是系統自帶的，轉頁符大部分軟體也是自帶的。
