1.集線器（HUB）
集線器會把收到的任何數字信號，經過再生或放大，再從集線器的所有埠提交
192.168.0.1給192.168.0.3發送單波幀資訊

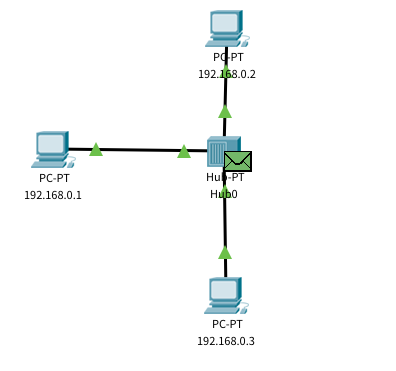

先到了集線器

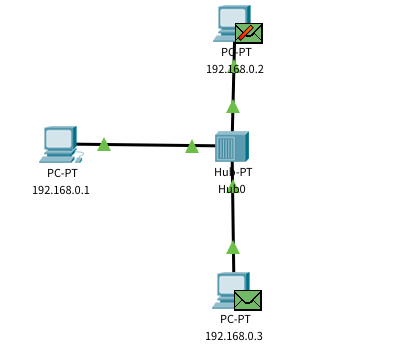

然后集線器以廣播的形式分別發給0.2和0.3，因為0.2的mac地址不對所以不會接收該資訊

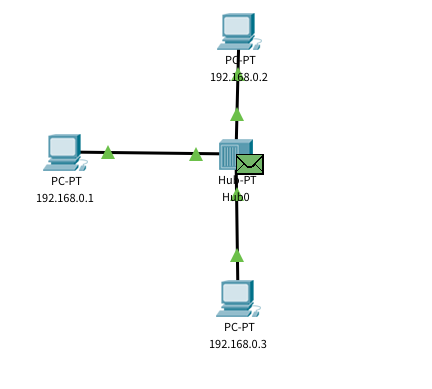

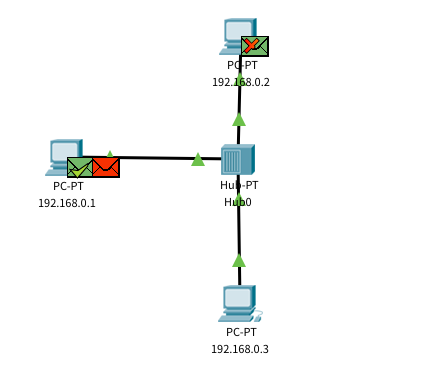

集線器收到0.3的回傳幀資訊

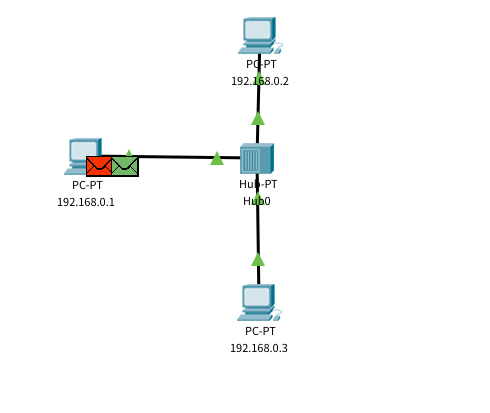

然后集線器再以廣播的形式發送，0.2不接收，
2.交換機（Switch）
交換機（Switch）意為“開關”是一種用于電（光）信號轉發的網路設備，它可以為接入交換機的任意兩個網路節點提供獨享的電信號通路，
最常見的交換機是以太網交換機，其他常見的還有電話語音交換機、光纖交換機等，

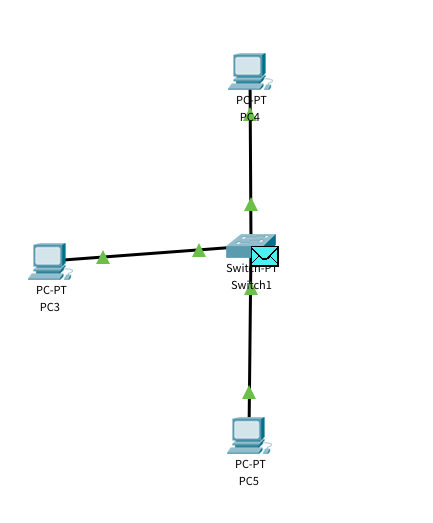

pc3給pc5發送單波幀資訊，先到交換機，

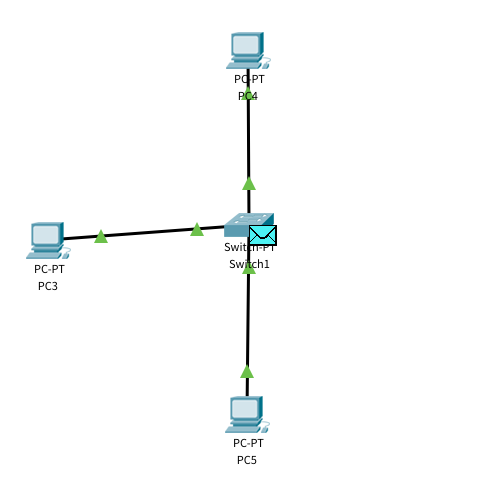

交換機此時與集線器操作不同，交換機直接轉發給了pc5

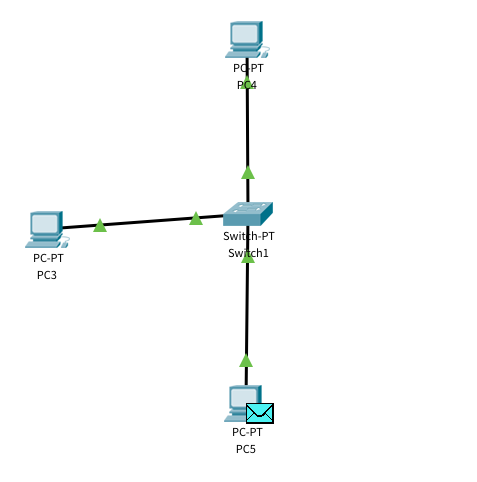

pc5接到之后給一個回傳訊息，到集線器

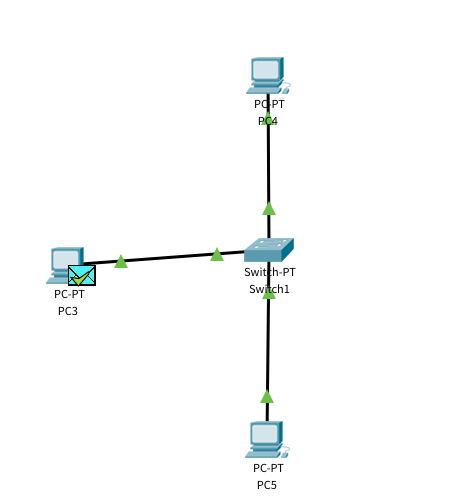

交換機準確的給pc3回傳，不轉發給pc4

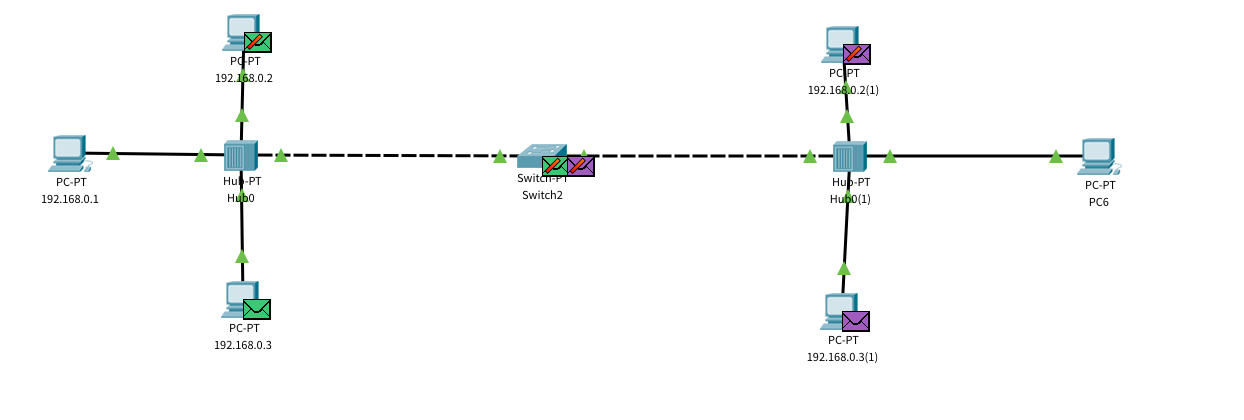

集線器+交換機 交換機隔離了沖突域
3.集線器和交換機的區別
區別1：作業層次
集線器作業在物理層，屬于1層設備，每發送一個資料，所有的埠均可以收到，采用了廣播的方式，因此網路性能受到很大的限制，
交換機作業在資料鏈路層，屬于2層設備，通過學習之后，每個埠形成一張MAC地址轉發表，根據資料包的MAC地址轉發資料，而不是廣播形式，
區別2：轉發方式
集線器的作業原理是廣播形式，無論哪個埠收到資料之后，都要廣播到所有的埠，當接入設備比較多時，網路性能會受到很大的影響，
交換機根據MAC地址轉發資料，收到資料包之后，檢查報文的目的MAC地址，找到對應的埠進行轉發，而不是廣播到所有的埠，
區別3：傳輸模式
集線器內部采用了總線型拓撲，各個節點共用一條總線進行通信，資料包的發送和接收采用了CSMA/CD協議，在同一時間內必須是單向的，只能維持在半雙工模式下，
兩個埠不能同時收發資料，并且當兩個埠通信時，其他埠不同作業，
當交換機上的兩個埠通信時，它們之間的通道是相互獨立的，可以實作全雙工通信，兩個埠同時收發資料，
區別4：帶寬影響
集線器無論有多少個埠，所有的埠共享一條寬帶，同一時刻只能有兩個埠傳輸資料，并且只能作業在半雙工模式下，
