Altium Designer 18 新功能很多,但是也有不少改動,從10跳過來,有很多不適。

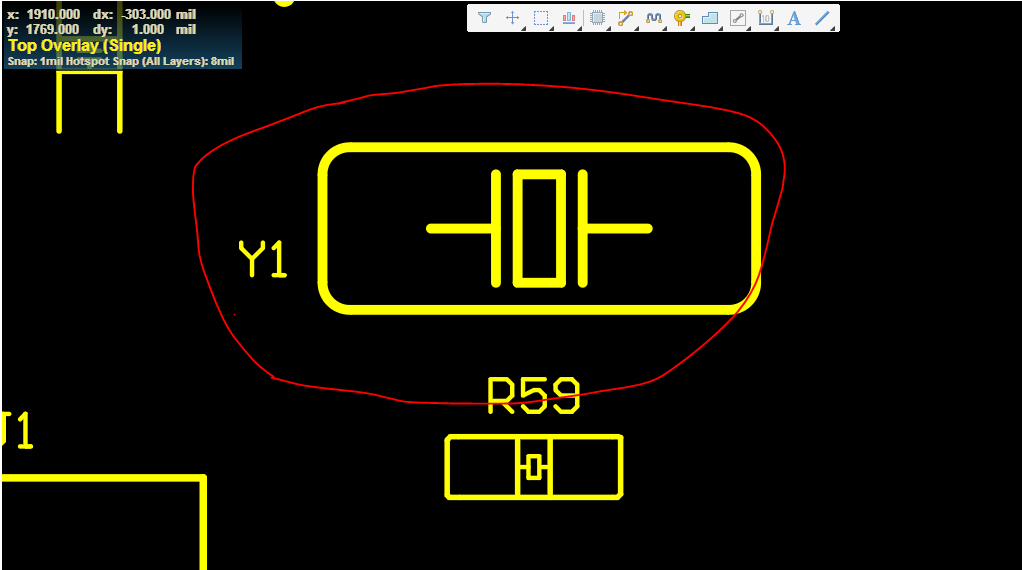

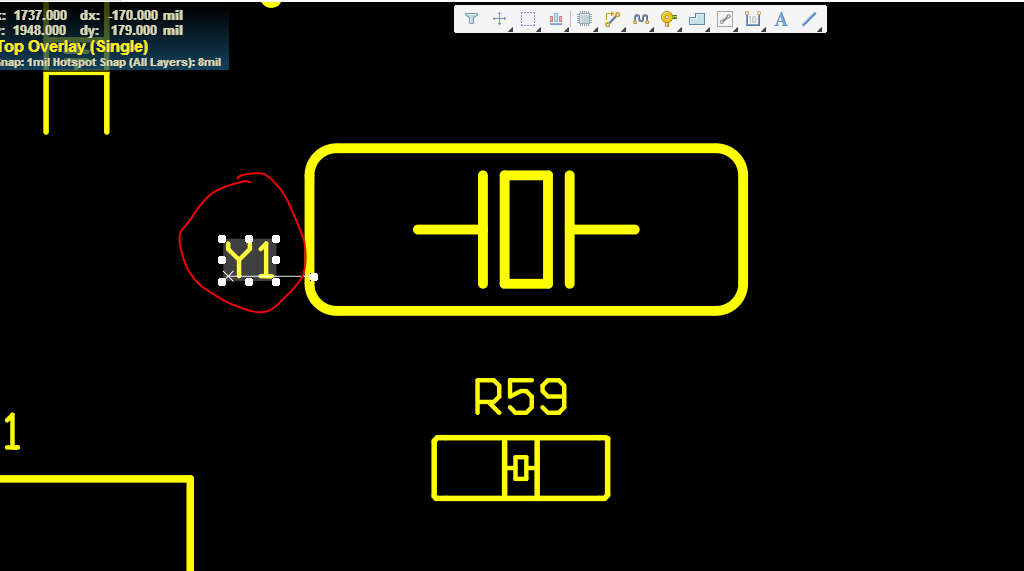

比如以前在10里是可以從overlay層選擇某器件并直接移動的,現在在18里面,死活選不了器件,只能選擇其designator,怎么破?求助各位大神了
uj5u.com熱心網友回復:
是為了防止層之間的誤操作,升級了之后就選不了,反正我用18和19就很不習慣,但有些功能還是很有用的uj5u.com熱心網友回復:
如果你只選擇Overlay是看不到 元件的。所以是不可能直接從Overlay選擇元件。當然如果你習慣這種操作可以從View Configuration中設定(快捷鍵 l),記得先打開所有層。

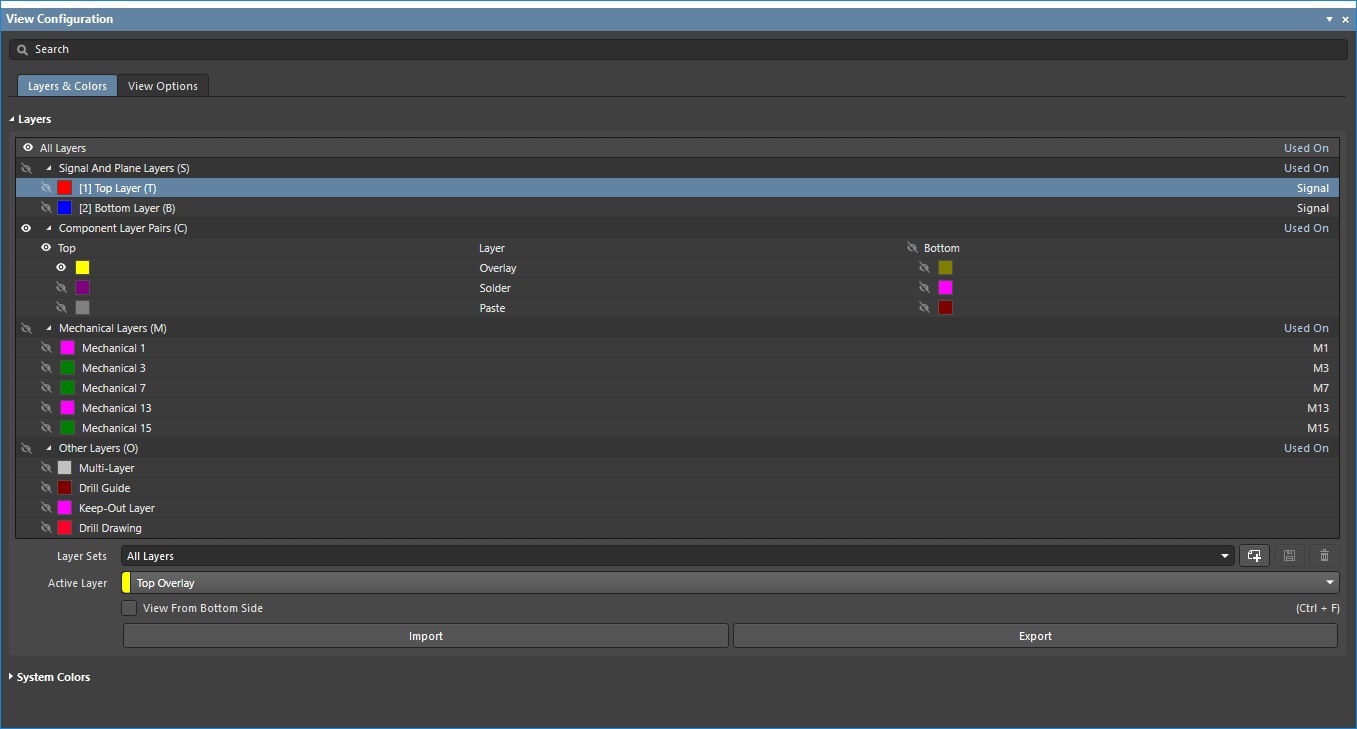

在"Layers"中關閉所有層,只留下Overlay(Top or Bottom)

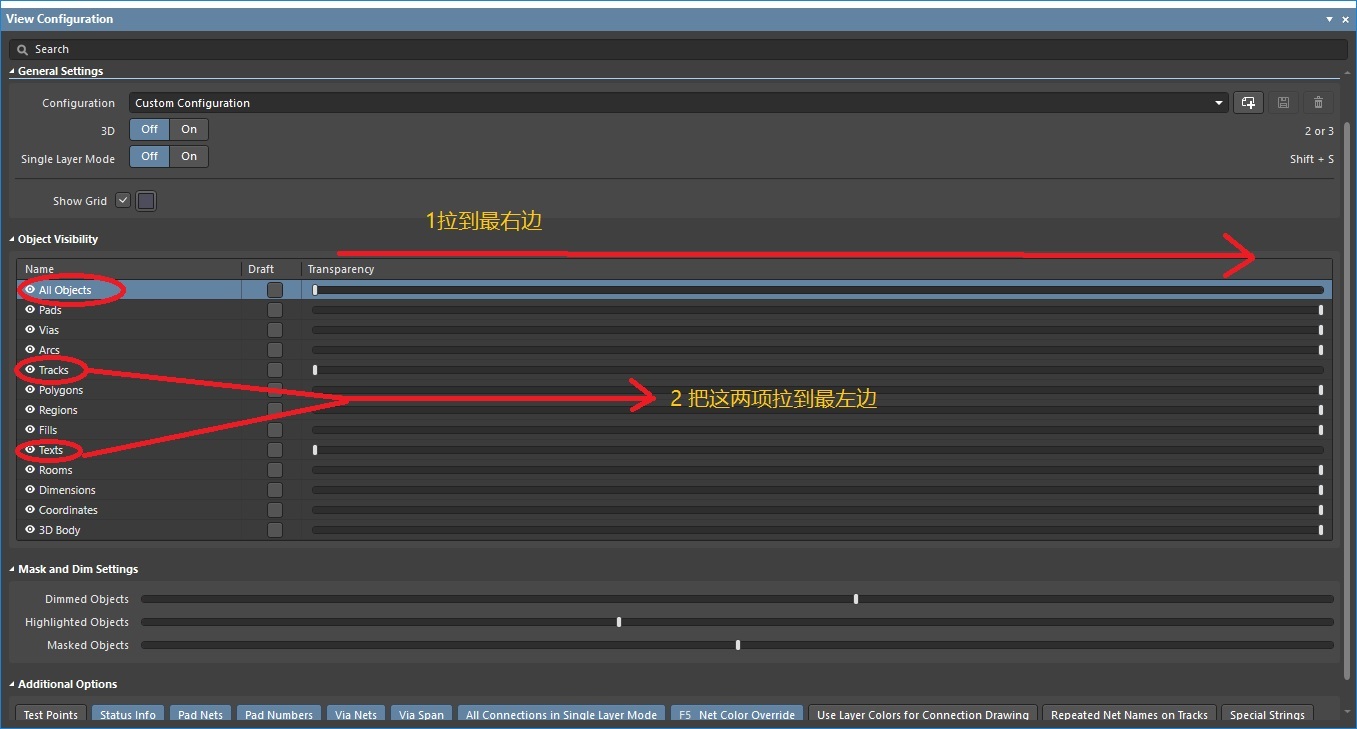

第二在View Options里面 的 "All Objects" 的Transparency拉到最右邊。 然后把“Tracks”和“Texts”拉回到最左邊。

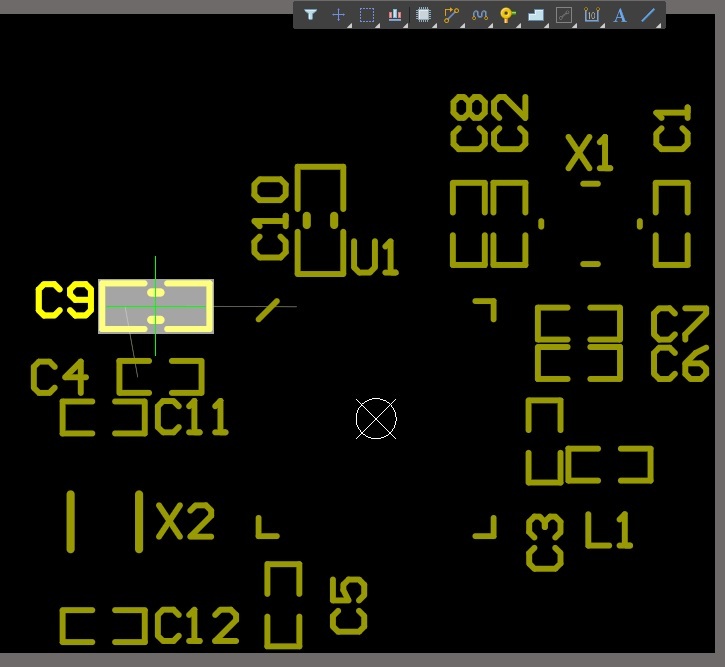

在最后的效果就應該是這樣
