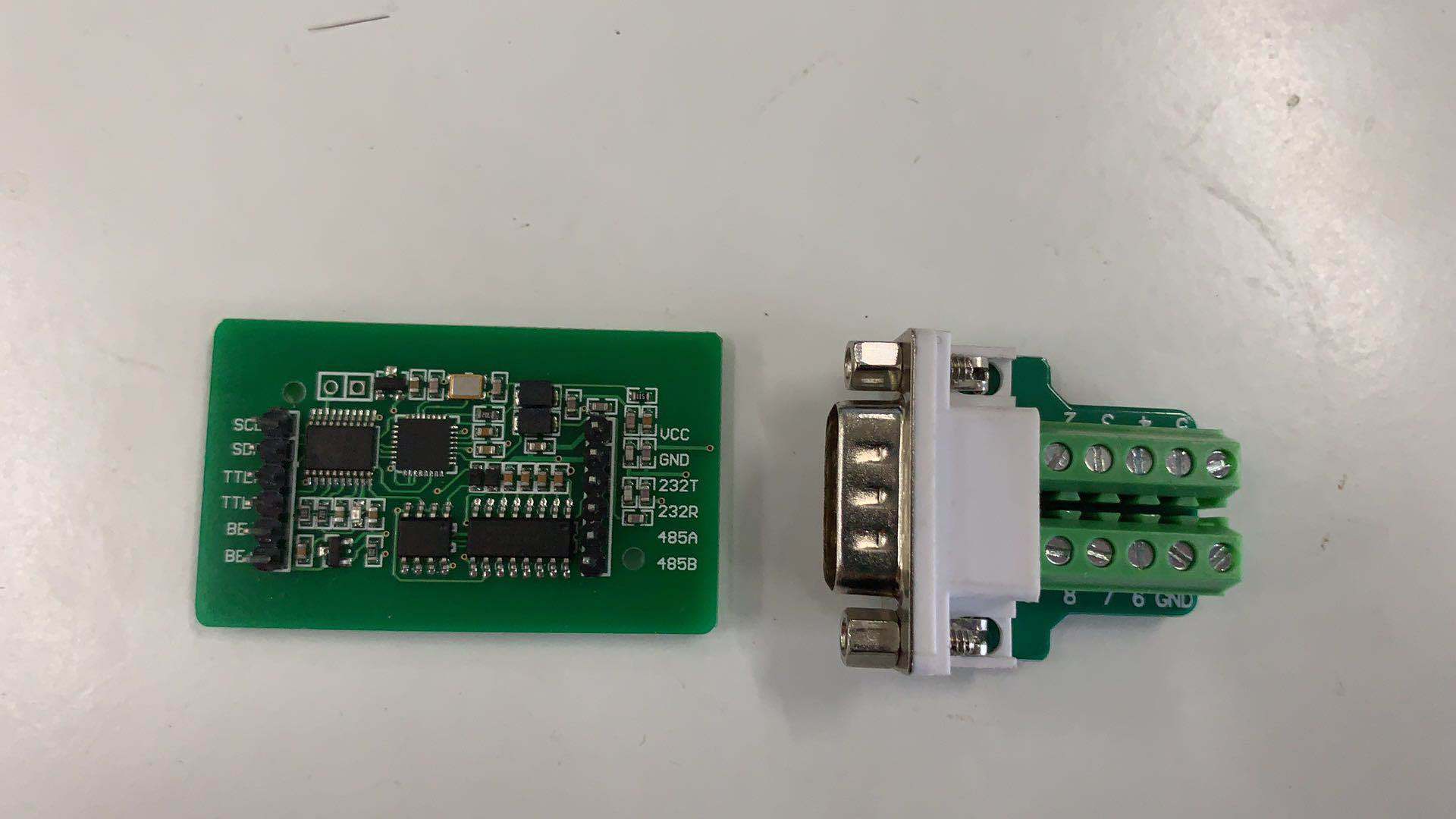

怎么將這兩個用杜邦線連起來呀？然后就可以插到plc機上 那個開發板類似于一個識別的東西
uj5u.com熱心網友回復：

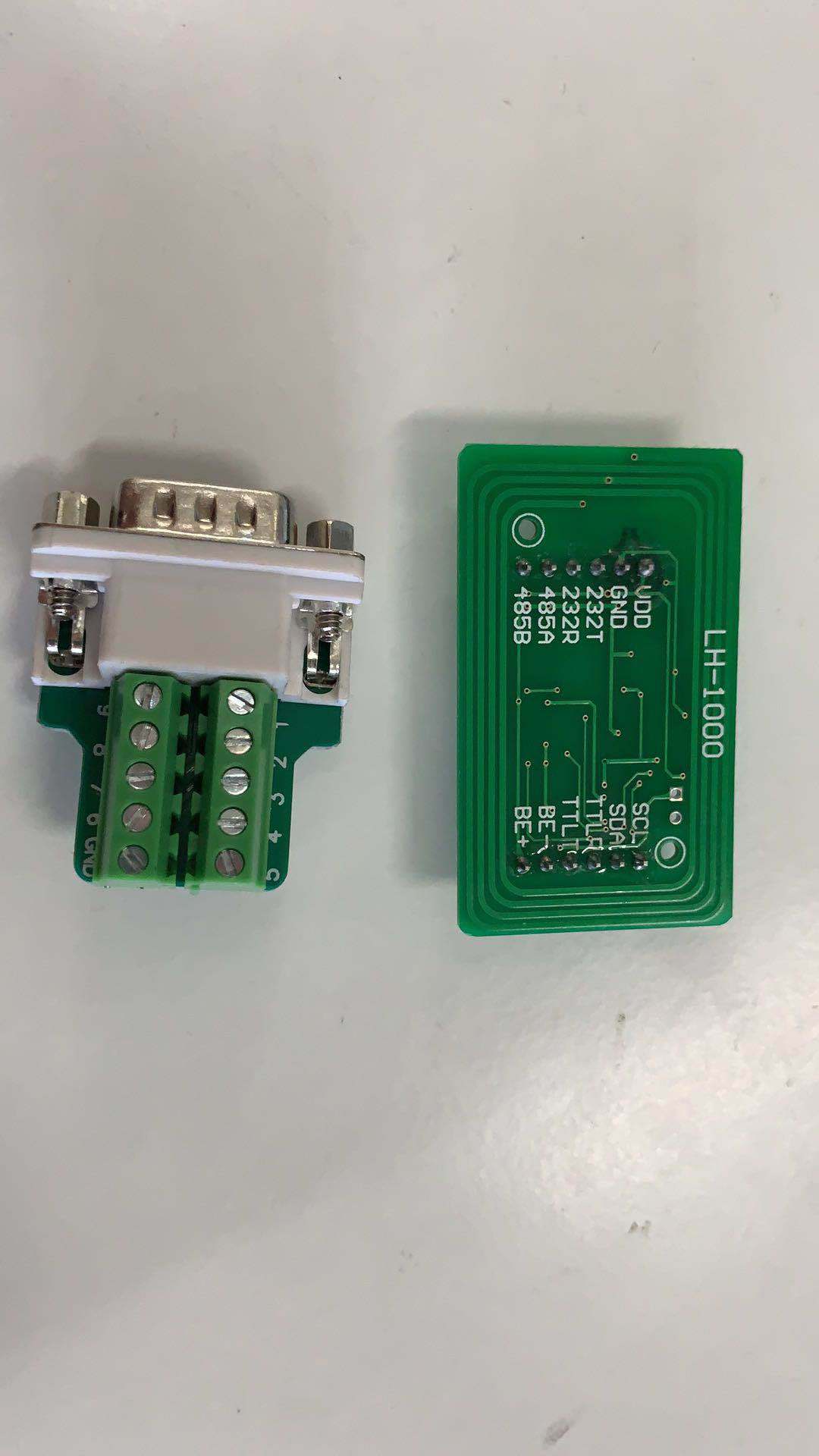

您是說DB9插到PLC，LH-1000連接到轉接頭的1-9、GND？LH-1000是轉接器嗎？我看到一遍又232/485，另一邊有IIC、TTL。
是這樣的
1、1-9 GND和DB9的針腳是有對應關系的，您確認一下怎么對應，比如說1號對應第一排第一針腳；
2、您查一下介面定義DB9 的針腳，每根分別接什么
3、根據對應關系分別用杜邦線將LH-1000針腳連接到1-9 GND
uj5u.com熱心網友回復：
rx 和tx 反著接到另一個開發板上uj5u.com熱心網友回復：
剛來論壇，不知道怎么玩。這個簡單，你電腦上有232口沒，有的話，將小板的232接到那個db9的板子的2和3，接到電腦的232口上即可，沒有，上個usb轉232的線，記得，線序可能有問題，可以調下線序，不會燒東西的，放心。試一下就可以搞了。你要搞485也可以，上個usb轉485的設備，也可以搞，接線看你usb轉485的介面定義嘍轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/109964.html
