摘要：

　在編譯系統中，詞法分析階段是整個編譯系統的基礎，對于單詞的識別，有限自動機FA是一種十分有效的工具，有限自動機由其映射f是否為單值而分為確定的有限自動機DFA和非確定的有限自動機NFA，在非確定的有限自動機NFA中，由于某些狀態的轉移需從若干個可能的后續狀態中進行選擇，故一個NFA對符號串的識別就必然是一個試探的程序，這種不確定性給識別程序帶來的反復，無疑會影響到FA的作業效率，因此，對于一個非確定的有限自動機NFA M，經常的做法是構造一個確定的有限自動機DFA M’，

　有窮自動機（也稱有限自動機）作為一種識別裝置，能準確地識別正規集，即識別正規文法所定義的語言和正規式所表示的集合，引入有窮自動機理論，正是為詞法分析程式的自動構造尋找特殊的方法和工具，
有窮自動機分為兩類：確定的有窮自動機（Deterministic Finite Automata，DFA）和不確定的有窮自動機（Nondeterministic Finite Automata，NFA），下面分別給出確定的有窮自動機和不確定的有窮自動機的定義、與其有關的概念、不確定的有窮自動機的確定化以及確定的有窮自動機的化簡等演算法，

　NFA轉換為等價的DFA：在有窮自動機的理論里，有這樣的定理：設L為一個由不確定的有窮自動機接受的集合，則存在一個接受L的確定的有窮自動機，這里不對定理進行證明，只介紹一種演算法，將NFA轉換成接受同樣語言的DFA，這種演算法稱為子集法，寶閥為一個NFA構造相應的DFA的基本想法是讓DFA的每一個狀態對應NFA的一組狀態，也就是讓DFA使用它的狀態去記錄在NFA讀入一個輸入符號后可能達到的所有狀態，在讀入輸入符號串a₁a₂...a_n，之后，DFA處在那樣一個狀態，該狀態表示這個NFA的狀態的一個子集T，T是從NFA的開始狀態沿著某個標記為a₁a₂...a_n，的路徑可以到達的那些狀態構成的，

題目：

1.設有 NFA M=( {0,1,2,3}, {a,b},f,0,{3} )，其中 f(0,a)={0,1} f(0,b)={0} f(1,b)={2} f(2,b)={3}

畫出狀態轉換矩陣,狀態轉換圖，并說明該NFA識別的是什么樣的語言，

	a	b
0	0,1	0
1		2
2		3
3

語言：(a | b)*abb

2.NFA 確定化為 DFA

1.解決多值映射：子集法

1）. 上述練習1的NFA

		a	b
A	{0}	{0,1}	{0}
B	{0,1}	{0,1}	{0,2}
C	{0,2}	{0,1}	{0,3}
D	{0,3}	{0,1}	{0}

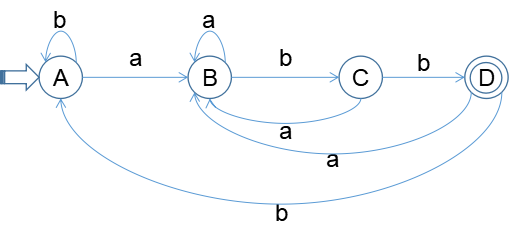

DFA圖：

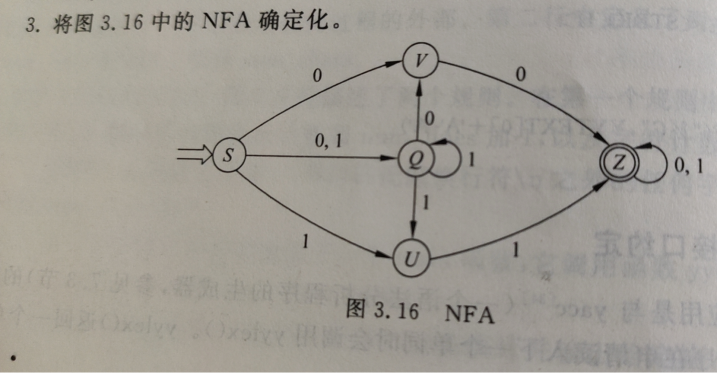

2）. P64頁練習3

DFA狀態轉換矩陣

		0	1
A	{S}	{V,Q}	{Q,U}
B	{V,Q}	{Z,V}	{Q,U}
C	{Q,U}	{V}	{Q,U,Z}
D	{V}	{Z}
E	{Z,V}	{Z}	{Z}
F	{Q,U,Z}	{Z,V}	{Q,Z}
G	{Z}	{Z}	{Z}
H	{Q,Z}	{Z}	{Q,Z}

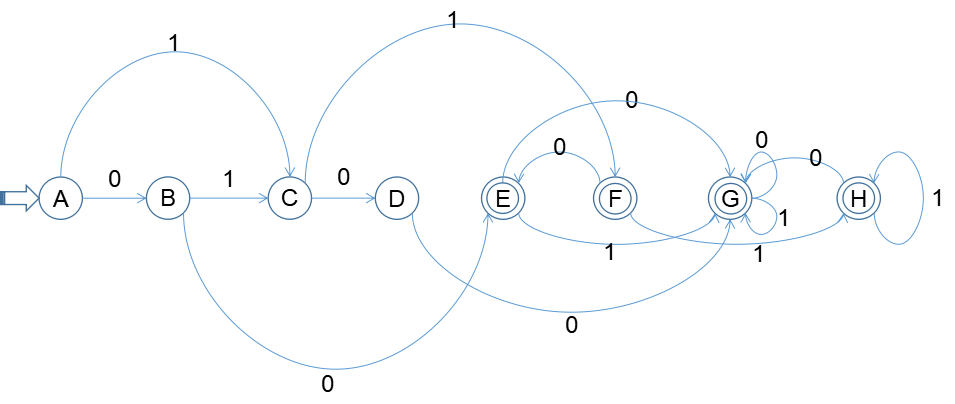

DFA圖：

2.解決慷訓：對初態和所有新狀態求ε－閉包

1）. 發給大家的圖2

DFA狀態轉換矩陣

		0	1	2
X	ε{A}={ABC}	ε{A}={ABC}	ε{B}={BC}	ε{C}={C}
Y	ε{BC}		ε{B}={BC}	ε{C}={C}
Z	ε{C}			ε{C}={C}

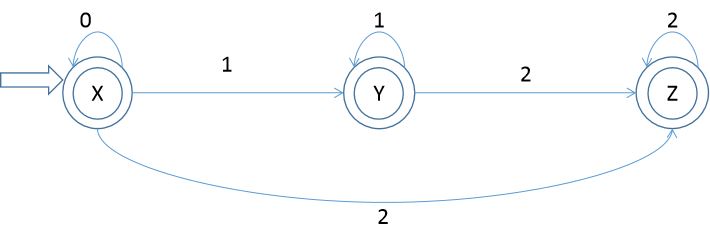

DFA圖：

語法：(0*11* | 0*)22*

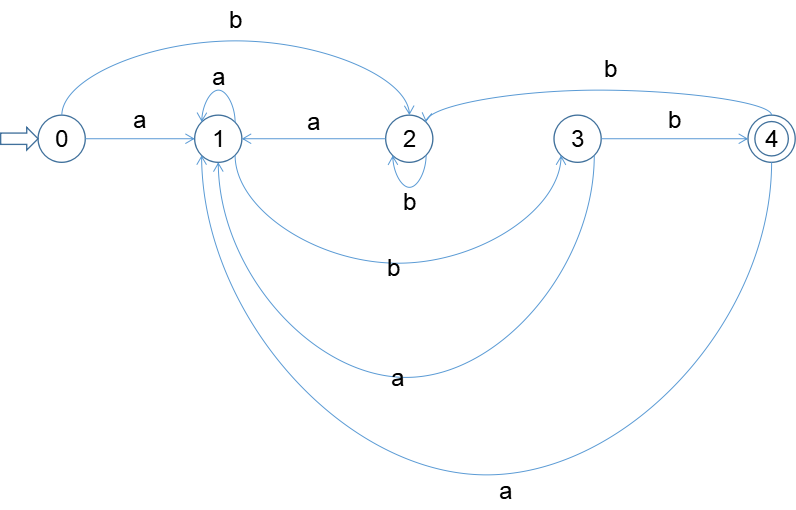

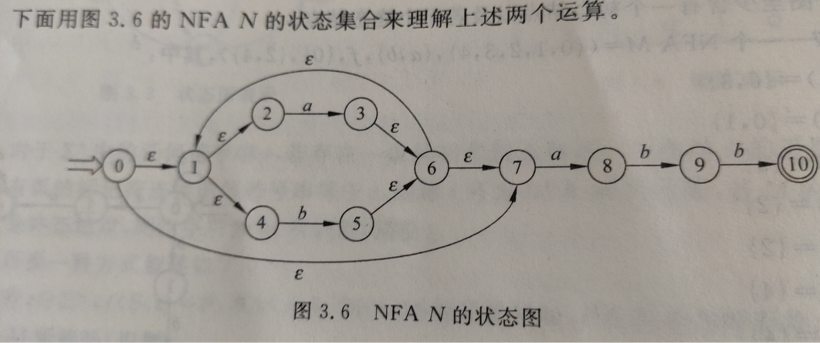

2）.P50圖3.6

DFA狀態轉換矩陣

		a	b
0	ε{0}={01247}	ε{38}={3671248}	ε{5}={567124}
1	ε{1234678}	ε{38}={1234678}	ε{59}={5671249}
2	ε{124567}	ε{38}={3671248}	ε{5}={567124}
3	ε{1245679}	ε{38}={3671248}	ε{510}={56712410}
4	ε{12456710}	ε{38}={3671248}	ε{5}={567124}
