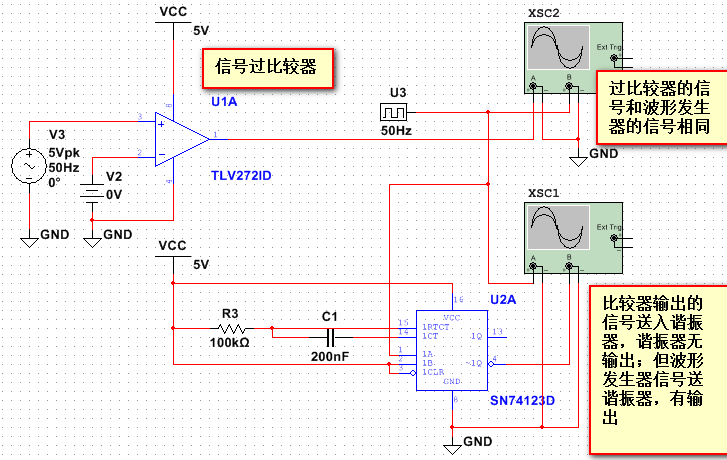

電路仿真問題：如下圖，信號經過比較器后變成方波，送入諧振器調理，濾除干擾。

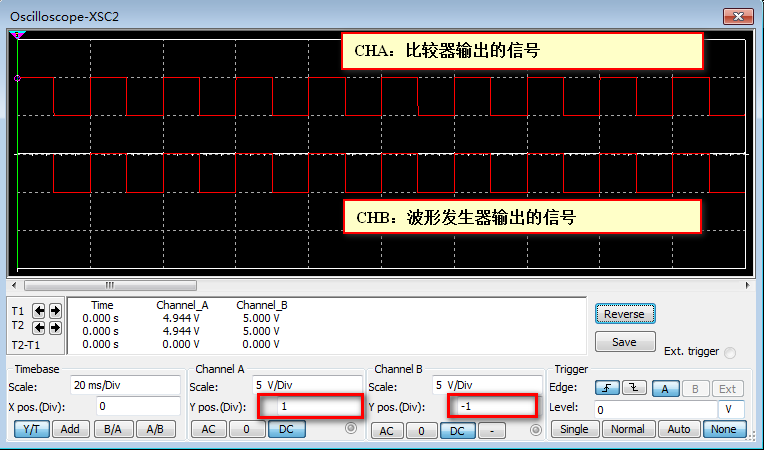

現在的問題是，信號經過運放，確實變成方波了，而且這個信號與波形發生器產生的信號是一樣的，如圖：
但是，經過諧振器后，波形發生器的信號有輸出，運放信號無輸出，如圖：
器件型號如圖，仿真器版本為Multisim14.2
這是為什么呢？信號的幅值、相位都是一樣的，為何結果會不同？
uj5u.com熱心網友回復：
電路接好了?看電路運放輸出沒接到輸入?uj5u.com熱心網友回復：

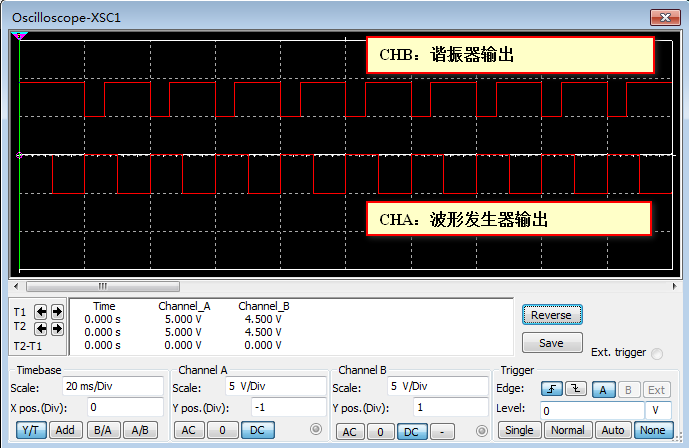

接好了，現在諧振部分的輸入是信號發生器產生的信號（如圖1所示），這是正常的（對應的波形是從上至下的第三個圖）；

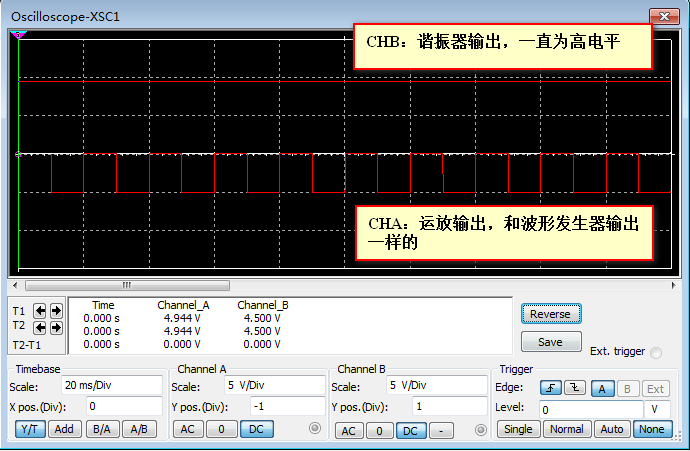

如果把諧振部分的輸入換到運放的輸出端（圖1不是這樣表示的，但是實際換了），對應的波形是第四個圖
uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
是否不公地問題?!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!uj5u.com熱心網友回復：
謝謝您的解答。

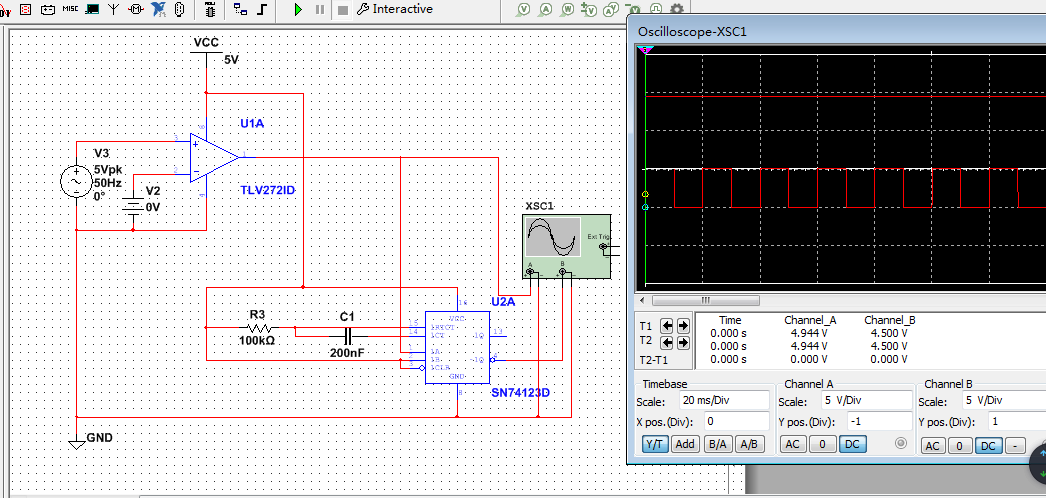

我換成了一個電源和地，結果還是一樣的：
uj5u.com熱心網友回復：
您這個仿真結果，諧振器的輸出，有1個周波輸出的，有2個周波才輸出的，這是為何啊？正常不應該1個周波就有輸出嗎？
uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
