單臂路由（router-on-a-stick）是指在路由器的一個介面上通過配置子介面（或“邏輯介面”，并不存在真正物理介面）的方式，實作原來相互隔離的不同VLAN（虛擬局域網）之間的互聯互通，------來源百度百科

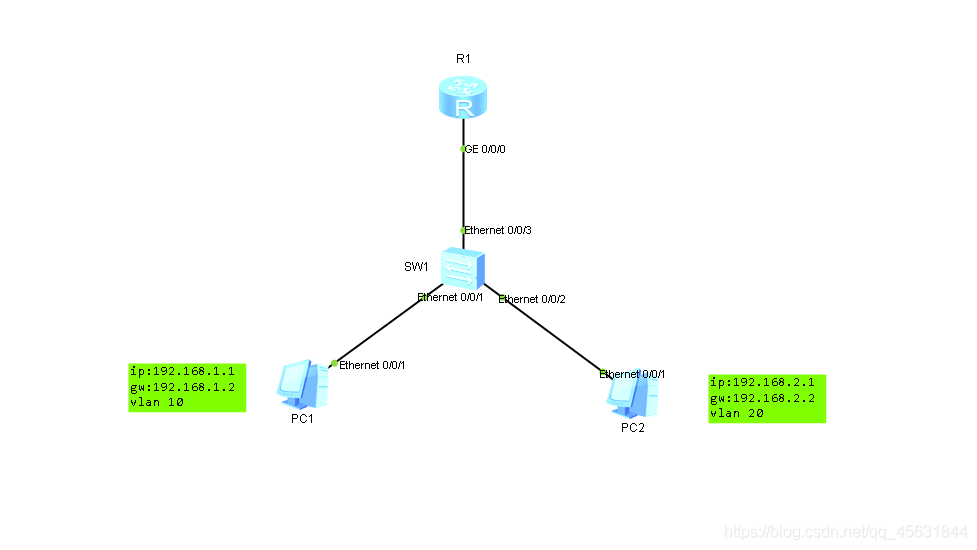

網路結構拓撲圖
配置程序
SW1的配置
[Huawei]sysname SW1 //把設備名稱改為SW1
[SW1]vlan 10 //創建vlan 10、20
[SW1-vlan10]vlan 20
[SW1]int e0/0/1 //進入PC和交換機相連的埠
[SW1-Ethernet0/0/1]port link-type access //將埠型別設定為access
[SW1-Ethernet0/0/1]port default vlan 10 //將埠劃分給vlan 10
[SW1]int e0/0/2 //一樣進入PC和交換機相連的埠進行配置
[SW1-Ethernet0/0/2]port link-type access
[SW1-Ethernet0/0/2]port default vlan 20
[SW1]int e0/0/3 //進入交換機和路由器相連的埠
[SW1-Ethernet0/0/3]port link-type trunk //將埠設定為trunk型別
[SW1-Ethernet0/0/3]port trunk allow-pass vlan all //并且允許所有的vlan通過
[SW1]display vlan //最后我們可以使用這個命令來查看我們劃分的vlan
<SW1>save //最后記得一定要輸入這個命令保存，否則設備重啟全部配置都會丟失
R1的配置
[Huawei]sysname R1 //修改設備名稱
[R1]int g0/0/0.1 //進入物理埠的邏輯子介面
[R1-GigabitEthernet0/0/0.1]ip address 192.168.1.2 24 //IP地址為PC1的網關
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 10 //使用dot1q將這個埠劃分給vlan 10
[R1-GigabitEthernet0/0/0.1]arp broadcast enable //開啟arp廣播
[R1]int g0/0/0.2 //進入第二個邏輯子介面
[R1-GigabitEthernet0/0/0.2]ip address 192.168.2.2 24 //IP地址為PC2的網關IP地址
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 20 //將埠劃分給vlan 20
[R1-GigabitEthernet0/0/0.2]arp broadcast enable
連通測驗
至此ensp 單臂路由的配置就此搭建完成了，如有錯誤，敬請諒解！
