一、DIY擴展板簡介及焊接
LOTO示波器的DE-15介面提供了各種硬體資源。最近發布一個開源的簡單的DIY擴展板的PCB，任何LOTO示波器型號都兼容使用。
在LOTO示波器上使用這個擴展板，可以給你的DIY電路提供5V，-5V, 3.3V三種電源，有些型號還可以提供3路IO，提供一路PWM波，一路可調DC電壓基準源，4~6路邏輯分析通道，還可以引入信號發生器模塊，引入兩路隔離差分模塊，兩路電流模塊等等。

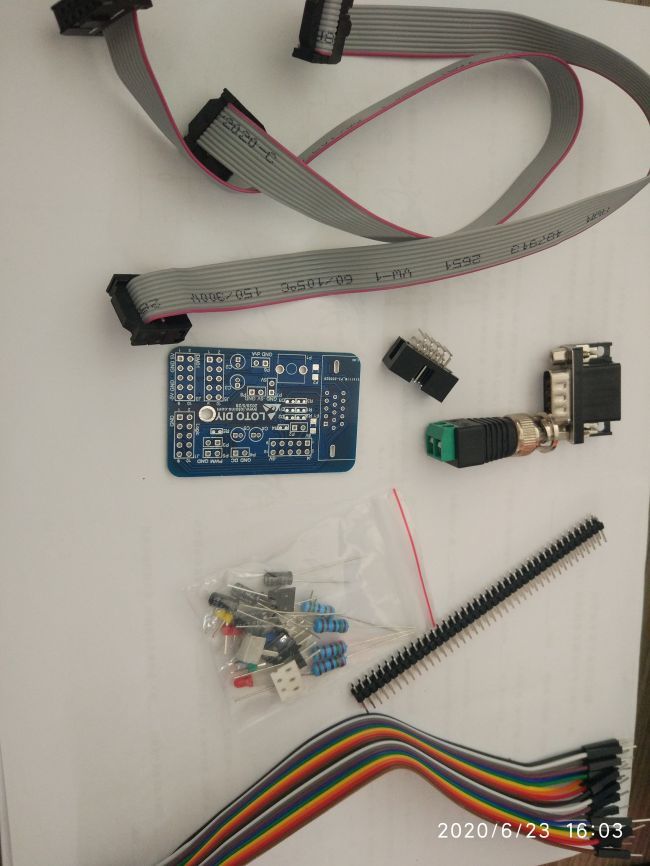

采購收到快遞后清點配件

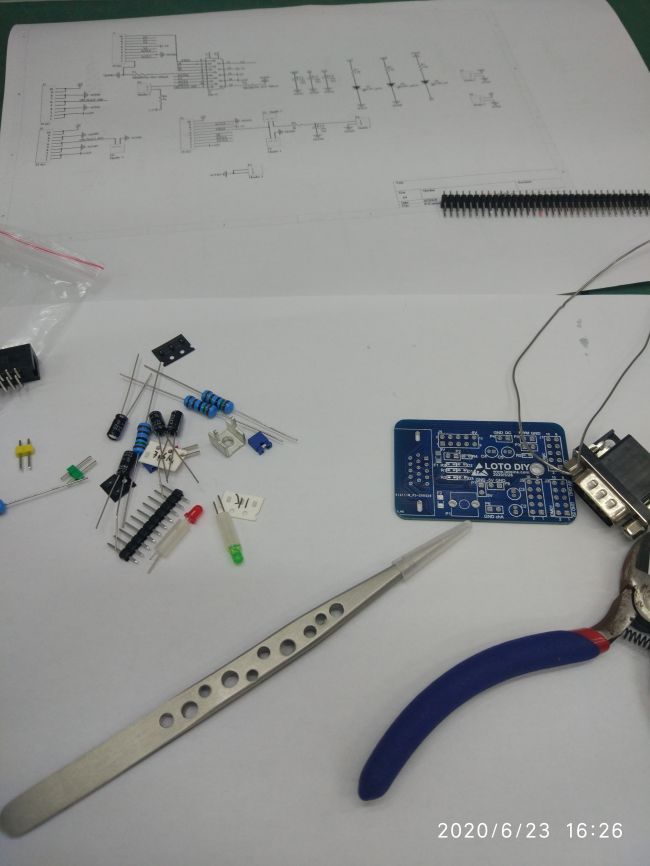

焊接前原理圖、工具準備

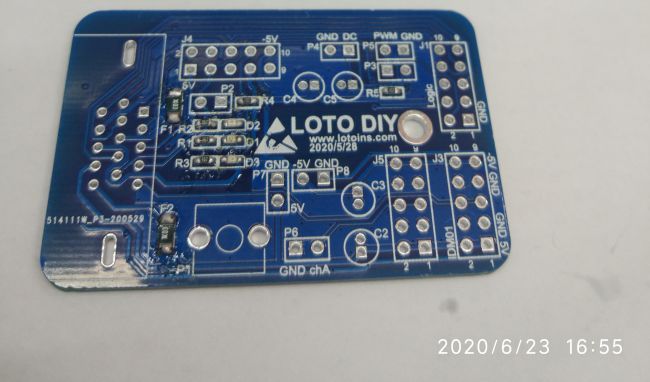

焊好貼片元件

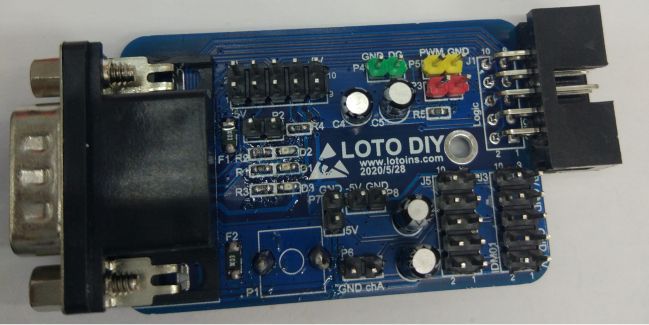

焊接完后效果圖

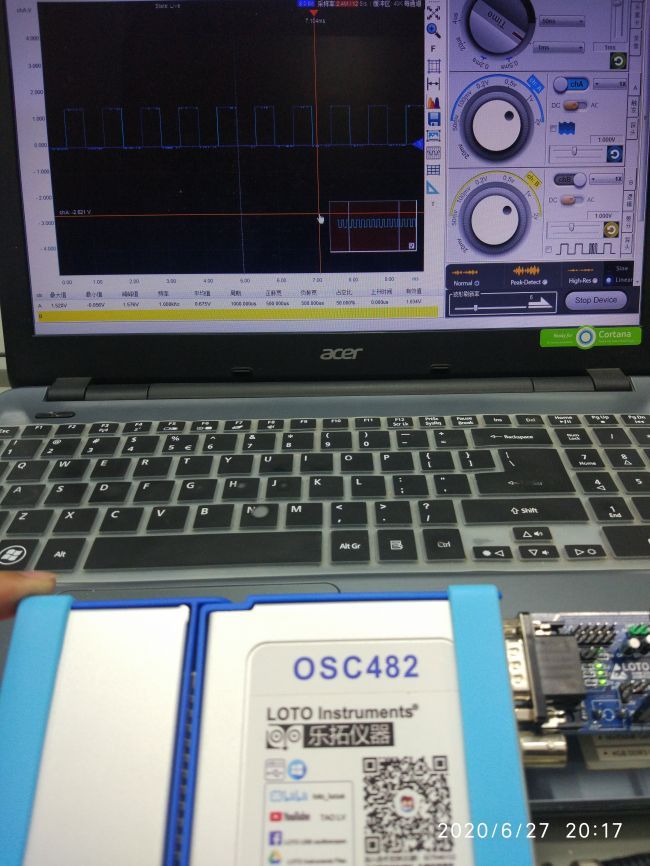

與OSC482及上位機合影
二、組合邏輯電路測驗

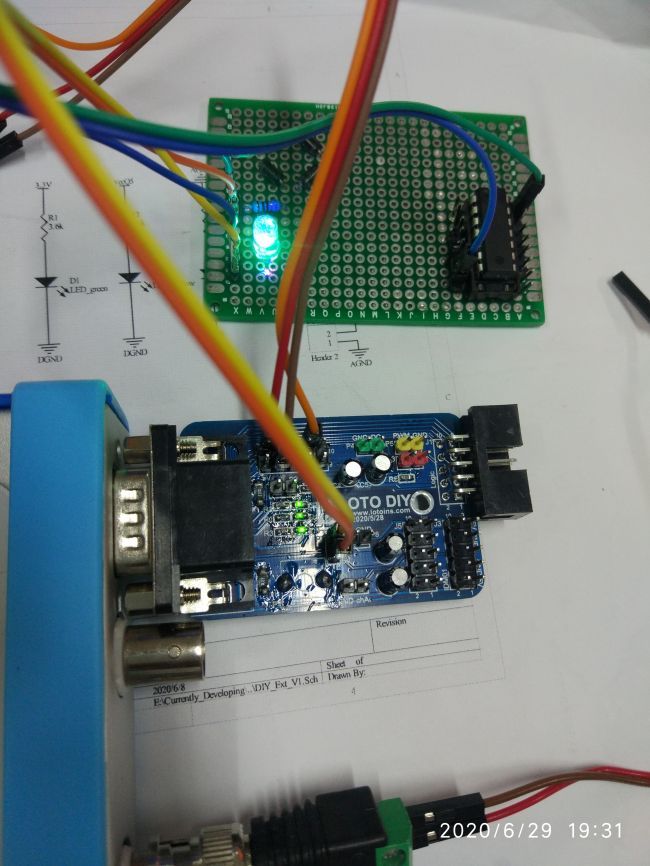

筆者試用是主要用于教學，剛好最近電子技識訓礎數字部分安排了一個組合邏輯電路的測驗實驗，該實驗通過前期的實訓室實驗與實驗后的課堂講解達到了學生掌握情況較好，計劃加深實驗難度，通過使用LOTO的虛擬示波器與DIY擴展板來演示一遍用與非門組成或門實驗。

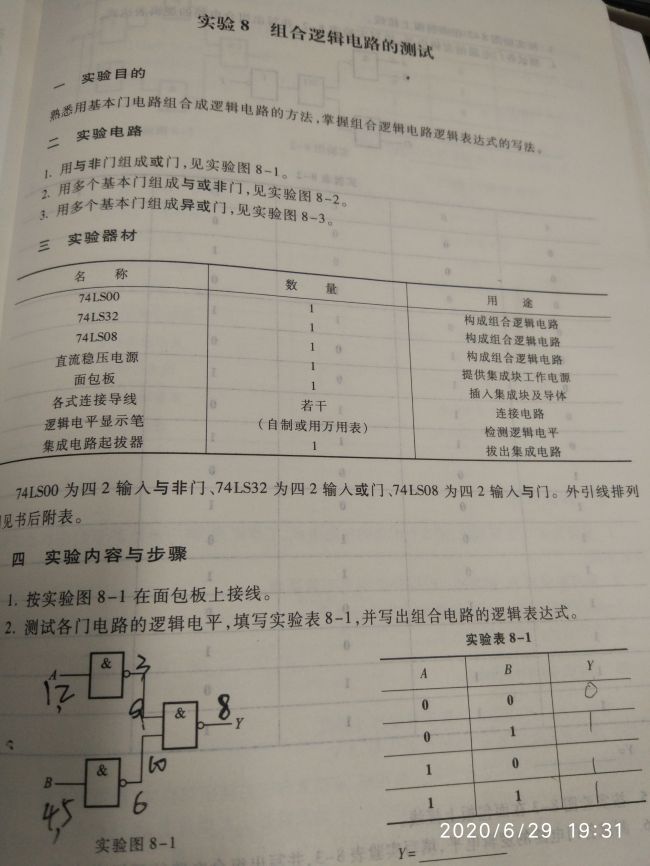

組合邏輯電路測驗實驗
74ls00與非門
本著負責任的態度，并沒有直接去多媒體教室或者錄播室上課，先自己完成一遍實驗，結果真的翻車。
DE-15與DIY擴展板上的是Io口1-3，然而上位機擴展IO DIY部分卻是IO口2-4,通過聯系作業人員告知會更新資料。希望作業人員及時更新！！！
