手頭上開發基站電路板測驗，拿到測驗環境后出現問題（可能是由于外界溫度較高，而且基站是黑色金屬外殼，暴曬下溫度較高）現在測量發現DC-DC芯片沒有輸出電壓，理論上是應該可以做到12v轉3.3v，求助各位大神具體怎么在不換芯片的情況下檢查問題原因，是否是DC芯片損壞，或者說還是簡單的電容、電阻、電感損壞。（這塊芯片有點小，我焊接技術達不到，不然就重新換一個芯片試試了）。
uj5u.com熱心網友回復：

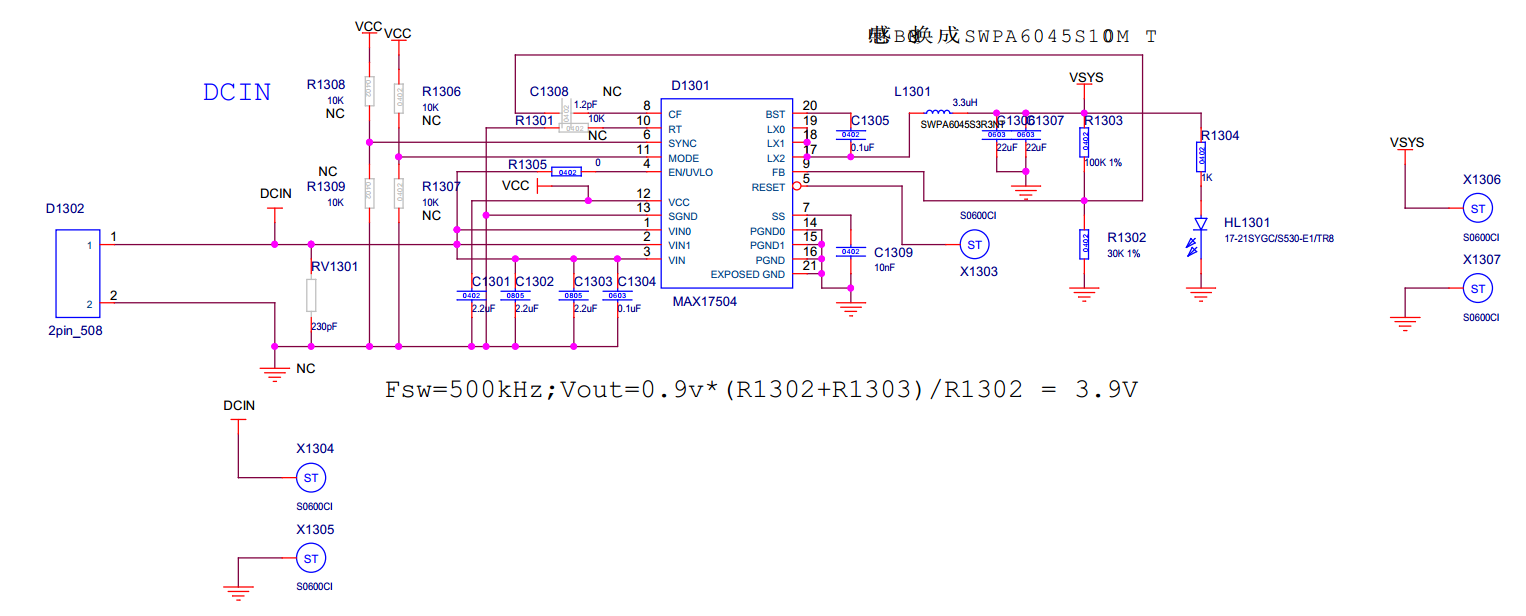

這邊是電路圖
我測量的FB引腳沒有電壓 ，但是其他引腳有電壓，我在想如果芯片有問題不就都沒有電壓了嗎
uj5u.com熱心網友回復：
如果LX引腳有電壓，而FB引腳沒電壓 只有2個原因：1芯片壞了，導致FB信號被短路，還有就是R1303開路，導致采樣回路無輸出。不對啊，你不是說各腳都有電壓嘛，那LX引腳電壓就是輸出電壓，怎么會沒有輸出呢？芯片壞的可能性很大哈
uj5u.com熱心網友回復：
首先圖紙上已經寫了很多測量條件，DC-DC就是幾個關鍵點：1、VIN（輸入）是否正常
2、FB基準電壓是否正常（這個上面寫了0.9V，這個一般1%差值）
3、EN開啟是否高電平
另外你說的都有電壓，分別電壓是多少才是關鍵
VOUT輸出（也就是LX引腳）實際多少？（圖紙設計是3.9V輸出）0.9*(100/30+1)=3.97V，標準的電阻分壓電路
如果輸出電壓偏低，檢查FB腳和R1302 、R1303（電阻需要拆開才能測量）
LX引腳萬用表只能測量個大概，實際測驗需要示波器，這個是PWM方波來的。不過你可以測量LX后面的電感（L1301）電壓是不是3.9V就知道了
這種芯片換起來沒什么難度，風槍兩分鐘就換好了
