DDR3讀取時DQS與DQ的采樣時序

2020-09-24 19:30:12 其他

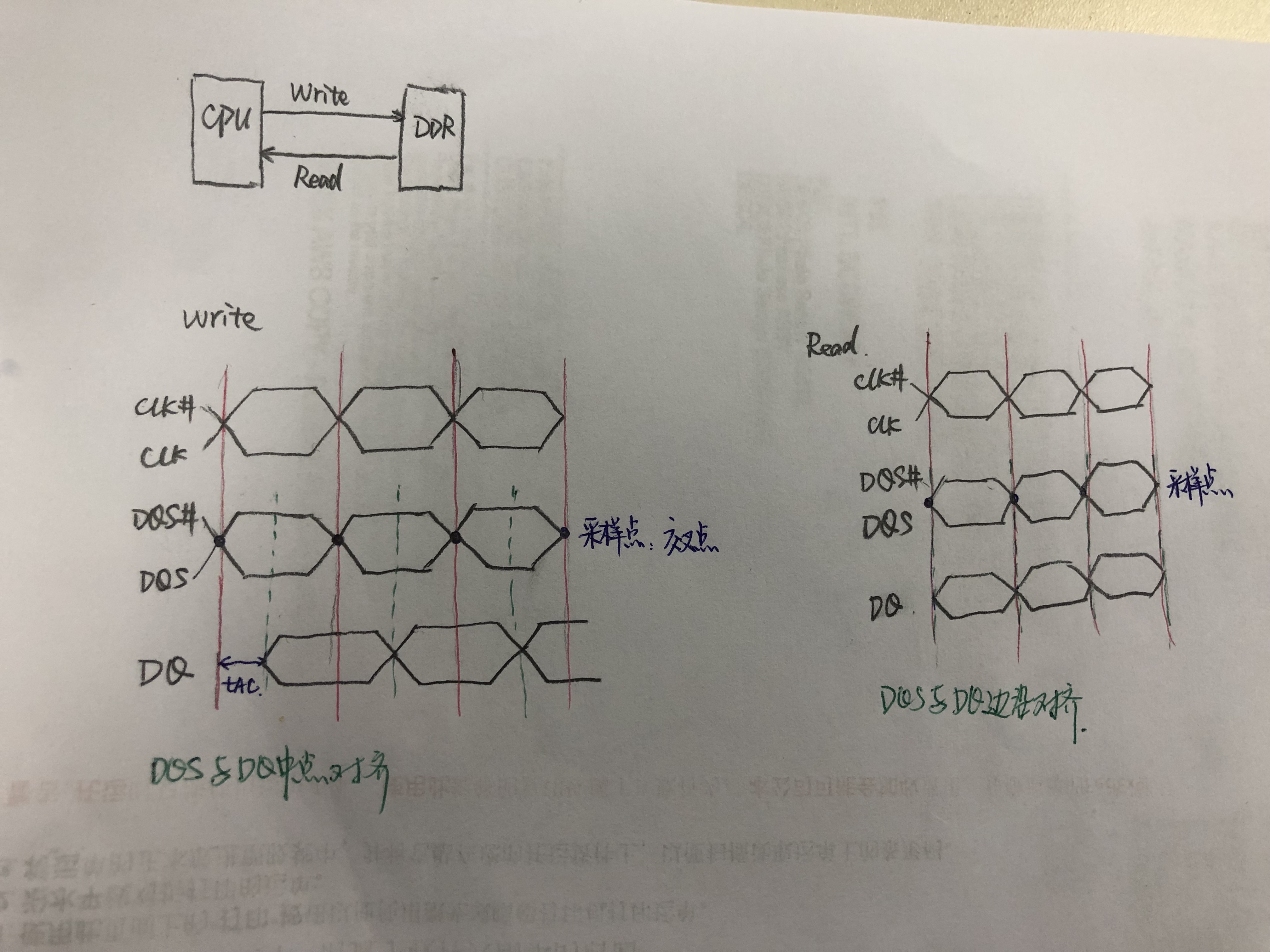

對DDR3來說，DQS與DQ的關系具體是怎樣的？寫是中間對齊，讀是邊沿對齊。這只是在說從波形上區分讀寫的方法嗎？
無論讀寫，都是在DQS和DQS#的交差點采樣資料的嗎？如果是的話，寫的時候，DQS和DQ一起從CPU發送至DDR，但是作為同步信號，為什么DQS和DQ存在一定的延遲？真的存在CPU內部的制御，為了保證足夠的建立時間，會提前1/4周期發送DQ，促使DQS與DQS#的交差點和DQ的中間穩定電平對齊，從而使得在DQS與DQS#的交差點采樣到穩定的DQ電平嗎？但是當DDR側發送資料至CPU的時候，DQS與DQS#的交差點和DQ的邊沿對齊，那如果是在DQS和DQS#的交差點采樣資料的話，CPU怎么能讀取到穩定正確的資料吶？看時序的話，感覺采樣到的都是中間電平啊？請大神指導一下啊


uj5u.com熱心網友回復：

DDR顆粒內部：
  1. 寫是靠DQS去采樣DQ的，所以DQS的邊沿在DQ中間是最好的時序。
  2. 讀的DQS是提供給DDR PHY來采樣DQ的，通常DDR PHY會delay一定tap的DQS，然后再用來采樣DQ
