最近開始玩了一下adalm pluto，這個sdr前幾年就出了，基于ad9363和zynq7010，是一個全雙工的sdr，可以支持gnuradio和matlab，缺點是usb2.0介面，因為之前一直在用limesdr所以一直沒怎么真的用這個設備，
但是這個設備有個好處是可以利用zynq芯片自帶的arm跑linux，這樣就意味著只需要刷入合適的韌體就可以不需要電腦，直接脫機實作一些功能，目前已經有人開發了有意思的第三方韌體了，第二個優點是這個設備的軟硬體全開源，芯片也容易購買，國內已經有人自己做了國產版本的plutosdr了，
今天講講2個比較酷的脫機應用，三維頻譜圖和mesh組網通信，
1.三維頻譜圖
https://github.com/unixpunk/PlutoWeb

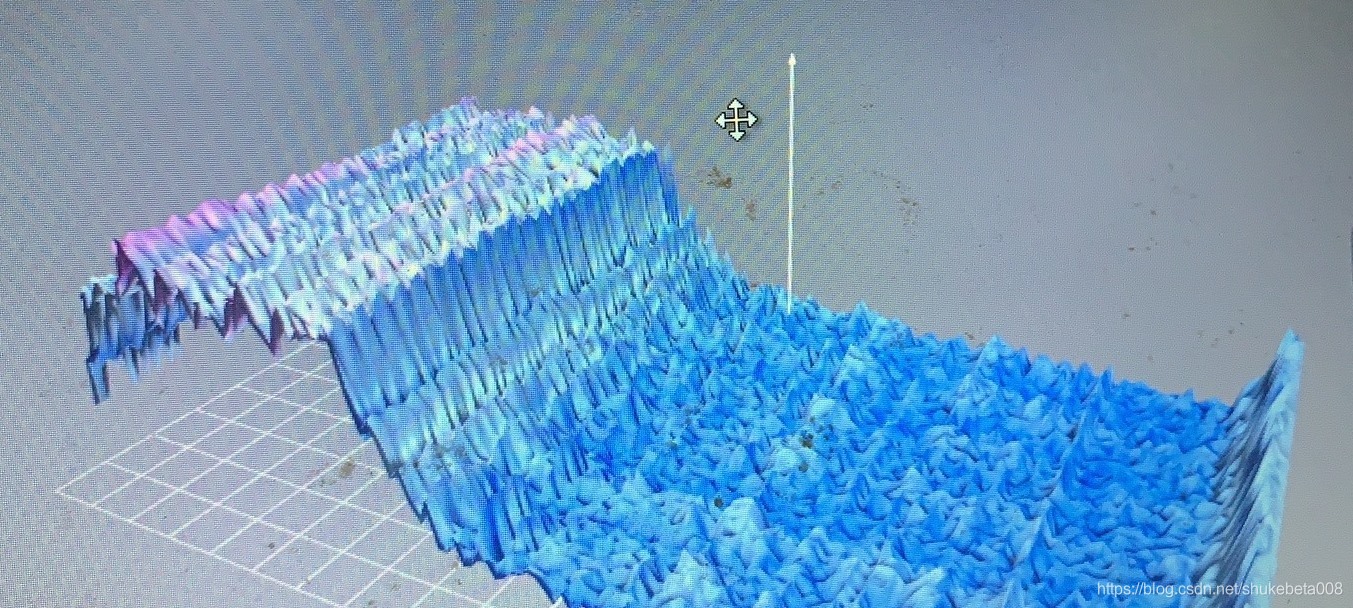

這個應用其實是合并了幾個不同的功能，包括openwebrx、dump1090、soapyremote等，dump1090就是收ads-b用的，用這個韌體可以實作遠程接收并解碼ads-b信號，這個功能其實在其他sdr上都有，今天主要講的是openwebrx，它可以在網頁上（類似登錄路由器的網頁）顯示頻譜，并解調音樂，最酷的是可以顯示3d頻譜圖，這樣從不同角度看，既能看作頻譜圖，也可以看作瀑布圖，或者在時域上分析信號，而這一切的資料處理都是在plutosdr內部完成的，電腦只是作為展示，因此這個應用是跨平臺的，只要有瀏覽器就能用，
這是演示視頻：https://www.bilibili.com/video/BV1dV411m7it
部署方法比較簡單，先去https://github.com/unixpunk/PlutoWeb里面找到最新release，
然后在plutoweb\images下找到boot.frm和pluto.frm檔案，然后按照plutosdr的刷機步驟，一次刷一個，
插上plutosdr到電腦上（以windows為例），會彈出一個u盤，先把boot.frm復制到plutosdr的對應u盤目錄里，然后右下角彈出這個u盤（注意不是彈出設備），就開始刷了，刷完后又會顯示有u盤插入，再把pluto.frm也復制進去，再彈出，第一步會比較快，第二步比較慢，不要著急，等幾分鐘，不要中途斷電，
刷完后直接開瀏覽器登錄192.168.2.1，就跟打開路由器內部網頁一樣，后面的操作就十分簡單，找到openwebrx，設定好你要的頻率范圍，點下面start webopenrx就行，會打開另一個頁面，上面有個鏈接，再點這個鏈接，就能看到二維頻譜圖，然后右下角有轉換為3d的按鈕，
