什么是 LB 直通 Pod ?
Kubernetes 官方提供了 NodePort 型別的 Service，即給所有節點開一個相同埠用于暴露這個 Service，大多云上 LoadBalancer 型別 Service 的傳統實作也都基于 NodePort，即 LB 后端綁各節點的 NodePort，LB 接收外界流量，轉發到其中一個節點的 NodePort 上，再通過 Kubernetes 內部的負載均衡，使用 iptables 或 ipvs 轉發到 Pod:
TKE 默認的 LoadBalancer 型別 Service 與默認的 Ingress 也都是這樣實作的，但目前也支持了 LB 直通 Pod 的方式，即 LB 后端直接綁 Pod IP+Port，不綁節點的 NodePort:
為什么需要 LB 直通 Pod ?
LB 直接綁 NodePort 來實作云上的 Ingress 或 LoadBalancer 型別 Service 是最簡單通用的方法，那為什么有了這種實作還不夠，還要搞個 LB 直通 Pod 的模式？
首先，我們分析下傳統 NodePort 實作方式存在的一些問題：
- 流量從 LB 轉發到 NodePort 之后還需要進行 SNAT，再轉發到 Pod，會帶來一些額外的性能損耗，
- 如果流量過于集中到某幾個 NodePort 時(比如使用 nodeSelector 部署網關到固定幾臺節點上)，可能導致源埠耗盡，或者 conntrack 插入沖突，
- NodePort 本身也充當負載均衡器，LB 系結過多節點 NodePort 可能導致負載均衡狀態過于分散，導致全域負載不均，
如果使用 LB 直通 Pod 的方式，以上問題都將消失，并且還有一些其它好處：
- 由于沒有 SNAT，獲取源 IP 不再需要
externalTrafficPolicy: Local， - 實作會話保持更簡單，只需要讓 CLB 開啟會話保持即可，不需要設定 Service 的
sessionAffinity，
所以使用 LB 直通 Pod 的場景通常有:
- 在四層獲取客戶端真實源 IP，但又不希望通過使用
externalTrafficPolicy: Local的方式， - 希望進一步提升網路性能，
- 讓會話保持更容易，
- 解決全域連接調度的負載不均，
需要什么前提條件 ?
使用 LB 直通 Pod，需要滿足以下前提條件：
Kubernetes集群版本需要高于 1.12，因為 LB 直綁 Pod，檢查 Pod 是否 Ready，除了看 Pod 是否 Running、是否通過 readinessProbe 外， 還需要看 LB 對 Pod 的健康探測是否通過，這依賴于ReadinessGate特性，該特性在 Kubernetes 1.12 才開始支持，- 集群網路模式必須開啟
VPC-CNI彈性網卡模式，因為目前 LB 直通 Pod 的實作是基于彈性網卡的，普通的網路模式暫時不支持，這個在未來將會支持，
怎么用 ?
由于目前 LB 直通 Pod 依賴 VPC-CNI，需要保證 Pod 使用了彈性網卡:
-
如果集群創建時選擇的是 VPC-CNI 網路插件，那么創建的 Pod 默認就使用了彈性網卡，
-
如果集群創建時選擇的是 Global Router 網路插件，后來開啟了 VPC-CNI 支持，即兩種模式混用，創建的 Pod 默認不使用彈性網卡，需要使用 yaml 創建作業負載，為 Pod 指定
tke.cloud.tencent.com/networks: tke-route-eni這個 annotation 來宣告使用彈性網卡，并且為其中一個容器加上tke.cloud.tencent.com/eni-ip: "1"這樣的 requests 與 limits，示例:
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
app: nginx
name: nginx-deployment-eni
spec:
replicas: 3
selector:
matchLabels:
app: nginx
template:
metadata:
annotations:
tke.cloud.tencent.com/networks: tke-route-eni
labels:
app: nginx
spec:
containers:
- image: nginx
name: nginx
resources:
requests:
tke.cloud.tencent.com/eni-ip: "1"
limits:
tke.cloud.tencent.com/eni-ip: "1"
當你用 LoadBalancer 的 Service 暴露服務時，需要宣告使用直連模式：
- 如果通過控制臺創建 Service，可以勾選
采用負載均衡直連Pod模式:
- 如果通過 yaml 創建 Service，需要為 Service 加上
service.cloud.tencent.com/direct-access: "true"的 annotation:
apiVersion: v1
kind: Service
metadata:
annotations:
service.cloud.tencent.com/direct-access: "true"
labels:
app: nginx
name: nginx-service-eni
spec:
externalTrafficPolicy: Cluster
ports:
- name: 80-80-no
port: 80
protocol: TCP
targetPort: 80
selector:
app: nginx
sessionAffinity: None
type: LoadBalancer
當使用 Ingress 暴露服務時，同樣也需要宣告使用直連模式:

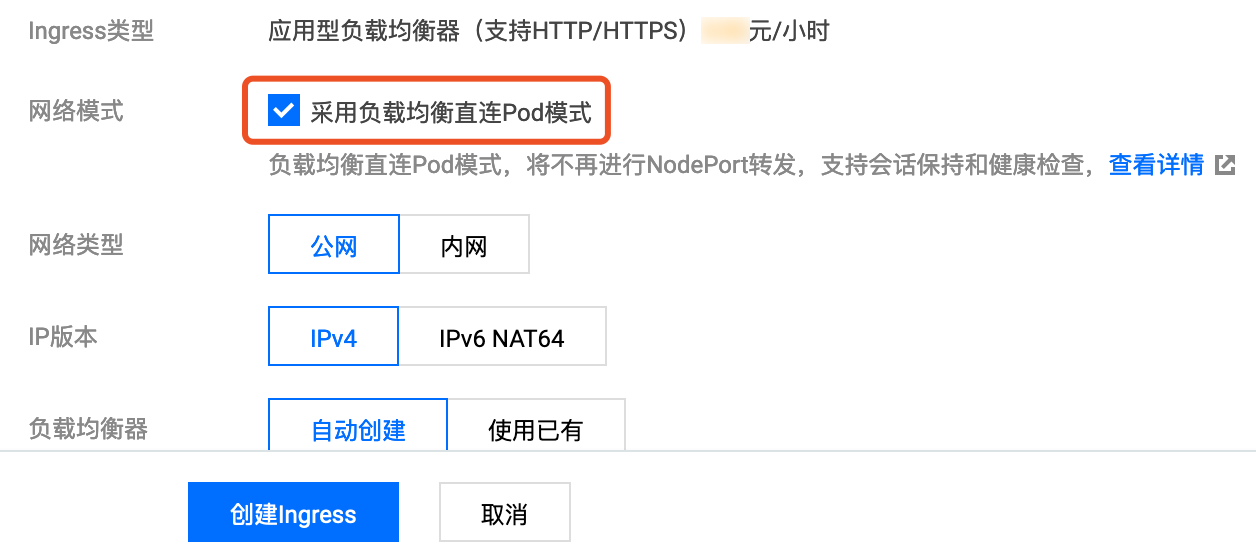

- 如果通過控制臺創建 Ingress，可以勾選
采用負載均衡直連Pod模式:
- 如果通過 yaml 創建 Ingress，需要為 Ingress 加上
ingress.cloud.tencent.com/direct-access: "true"的 annotation:
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
annotations:
ingress.cloud.tencent.com/direct-access: "true"
kubernetes.io/ingress.class: qcloud
name: test-ingress
namespace: default
spec:
rules:
- http:
paths:
- backend:
serviceName: nginx
servicePort: 80
path: /
參考資料
- TKE 基于彈性網卡直連 Pod 的網路負載均衡: https://mp.weixin.qq.com/s/fJtlm5Qjm2BfzekC4RegCQ
- 集群開啟 VPC-CNI 模式網路: https://cloud.tencent.com/document/product/457/34993
- VPC-CNI 網路模式使用指引: https://cloud.tencent.com/document/product/457/48040
