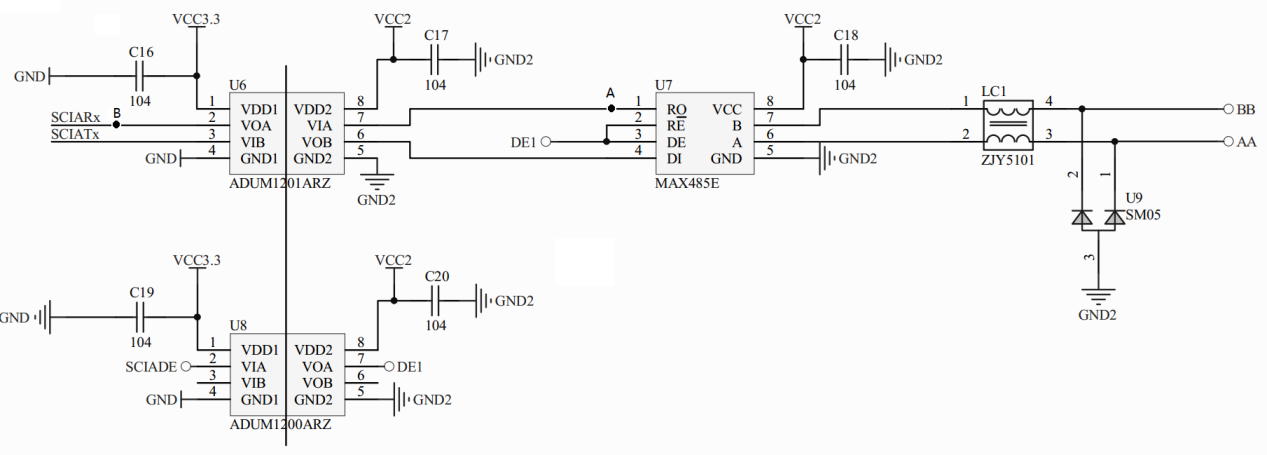

我想做一個dsp和觸摸屏通訊的電路，用的是MAX485芯片，我采用的通訊電路如圖

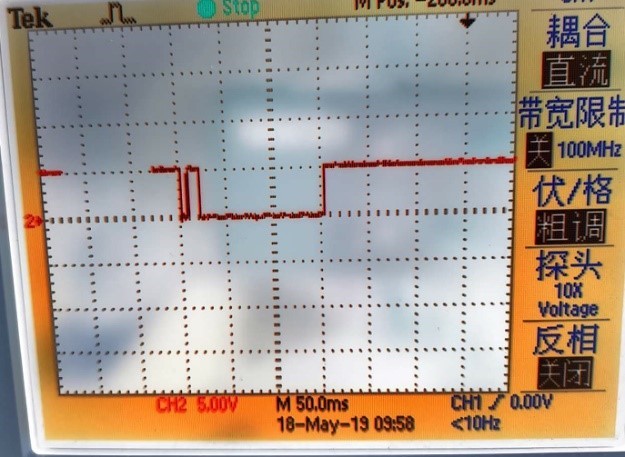

但是現在，通訊除了問題，MAX芯片的輸出波形長這樣，出現了一個長時間的低電平，不知道從何而來的，影響了DSP的接收
求各位大神幫幫忙，分析一下，這有什么問題嗎？
uj5u.com熱心網友回復：
你所謂的輸出,是指第一腳RO吧，MAX485的其他引腳都會有影響，你不能單測ROuj5u.com熱心網友回復：
我測的是RO。其他腳就是輸入的A,B，還有DI。我都測了就只有這個地方出現了這個波形uj5u.com熱心網友回復：
你不懂MAX485的作業方式吧，485是半雙工的，你圖里的DEI，是切換收發模式的，你要測驗試當RO出現圖中波形時，DEI和AB格式什么樣的
uj5u.com熱心網友回復：
我測了DE和AB。當DE置為發送狀態時，就會出來這個波形，如果將485一直使能為接收狀態，就不會有影響uj5u.com熱心網友回復：
LC1不需要，接電阻接三個電阻，120左右，應該是V+到A 、A-B、B-V-uj5u.com熱心網友回復：
可以了，已經解決了。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/122107.html
