各位大神好，本人現在在做一個STM32L151+ACS722電流檢測的專案。但ACS722芯片網上案例較少，測下來會遇到采樣的電壓不準確的問題。

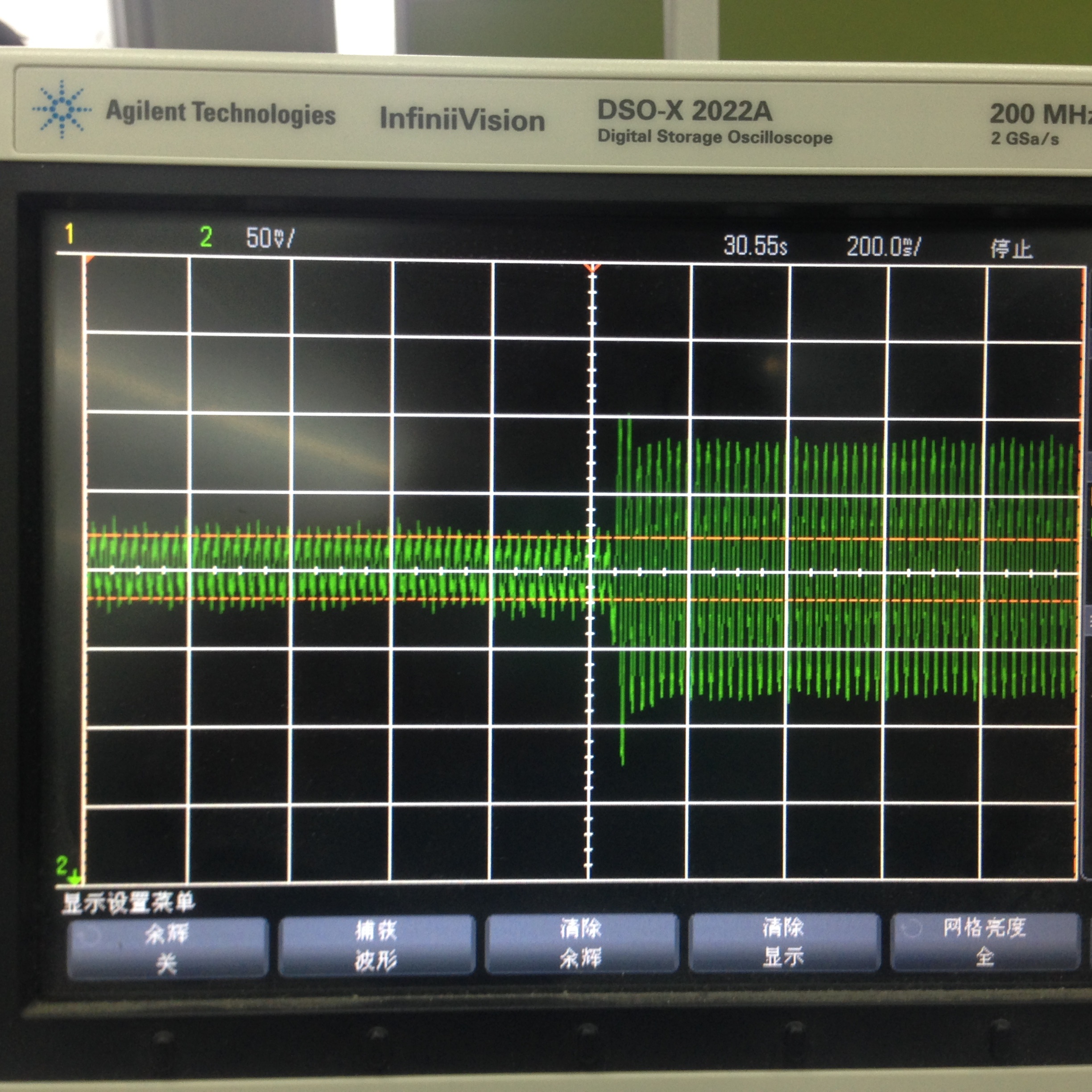

我的專案會有五個等級的電流傳到ACS中，傳入芯片的最大電流等級0.27A，最小等級電流才0.09A。我用示波器測量了下，ACS722出來的電壓是基于1.66V左右，50HZ的正弦交流電壓，峰峰值最大200mV內的電壓。我采樣由ACS722傳出來的電壓，然后寫了個方均根演算法計算一個周期內的電壓有效值，程式中未啟用DMA，但測量下來發現五個等級對應的有效值幾乎差不多，不清楚是什么原因，程式和示波器截圖見下
這是我ADC配置，單通道采樣，精度2的12次方，不采用DMA，AC采樣頻率是16MHZ，轉換周期4Cycles
void ADC_Config(u8 ADC_Channel)
{
ADC_InitTypeDef ADC_InitStructure; //
RCC_HSICmd(ENABLE); //
while(RCC_GetFlagStatus(RCC_FLAG_HSIRDY) == RESET);
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //
ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b; //
ADC_InitStructure.ADC_ScanConvMode = DISABLE; //
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; //
ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;//
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //
ADC_InitStructure.ADC_NbrOfConversion = 1; //
ADC_Init(ADC1, &ADC_InitStructure); //
ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1 ,ADC_SampleTime_4Cycles);//
ADC_DelaySelectionConfig(ADC1, ADC_DelayLength_Freeze);
/* Enable ADC1 Power Down during Delay */
ADC_PowerDownCmd(ADC1, ADC_PowerDown_Idle_Delay, ENABLE); //
ADC_Cmd(ADC1,ENABLE); //
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_ADONS) == RESET)
{
}
}
uj5u.com熱心網友回復：
這個是我電壓采樣的程式，整個采樣周期=（12.5+4）/16=1.03125μs ,電壓周期20ms=20000μs , 采樣點數N=20000/1.03125=19393，演算法采用方均根計算電壓有效值，也利用延時避開了電壓不穩的時間。但最后還是無法區分不同大小的電壓，幾乎傳回的電壓值都為1660mV上下。但示波器測量下，最大的電壓值峰峰值有近200mV,最小的峰峰值幾乎為0mv，按說應該能區分，為何無法區分開？
double ADC_DataAcquire(void)
{
double c=0; //
double adc_value=https://bbs.csdn.net/topics/0;
u16 sample_counter;
ADC_Config(ADC_Channel_0); //
Delay_TIM6_1ms(100);
for (sample_counter=0;sample_counter<19393;sample_counter++)
{
ADC_SoftwareStartConv(ADC1); //開啟連續轉換
while (ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC) == RESET) //等待轉換結束
{
}
adc_value=https://bbs.csdn.net/topics/ADC_GetConversionValue(ADC1); //
adc_value=https://bbs.csdn.net/topics/adc_value*adc_value; //
c=adc_value+c; //
}
c=c/19393;
c=sqrt(c);//
adc_value=https://bbs.csdn.net/topics/(3300*c)/4095;//
return adc_value;
ADC_Cmd(ADC1,DISABLE);//
RCC_HSICmd(DISABLE);//
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, DISABLE);//
}
uj5u.com熱心網友回復：
求大神解答啊uj5u.com熱心網友回復：
0.27A就分5檔，本身差別就很小（不知道你的量程范圍是多少的芯片？）如果是-5A~5A的芯片，那就是在1/20的量程里要分5檔，另外噪聲都有21ma，其次你1。66V似乎就是靜態電壓，看起來像是算了平均值，而不是有效值
uj5u.com熱心網友回復：
早就搞定了，忘記結帖了，是演算法用的不對，無法正確計算有效值，也是因為數值太小uj5u.com熱心網友回復：
