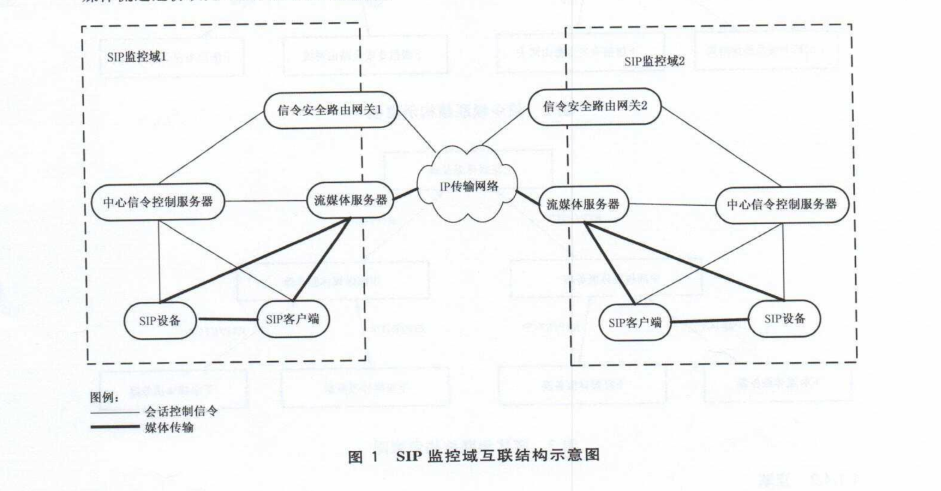

聯網系統的資訊傳輸、交換,控制方面的SIP監控域互聯結構見下圖1，下圖中描述了在單個SIP監控域內,不同SIP監控域間兩種情況下﹐功能物體之間的連接關系，功能物體之間的通道互聯協議分為會話通道協議﹑媒體流(本標準主要指視/音頻)通道協議兩種型別，
區域行內網：區域內的SIP監控域由SIP客戶端、SIP設備、中心信令控制服務器、流媒體服務器和信令安全路由網關等功能物體組成，各功能物體以傳輸網路為基礎，實作 SIP監控域行內網系統的資訊傳輸、交換和控制，
跨區域聯網：若干個相對獨立的SIP或非SIP監控域以信令安全路由網關和流媒體服務器為核心,通過IP傳輸網路，實作跨區域監控域之間的資訊傳輸、交換、控制，

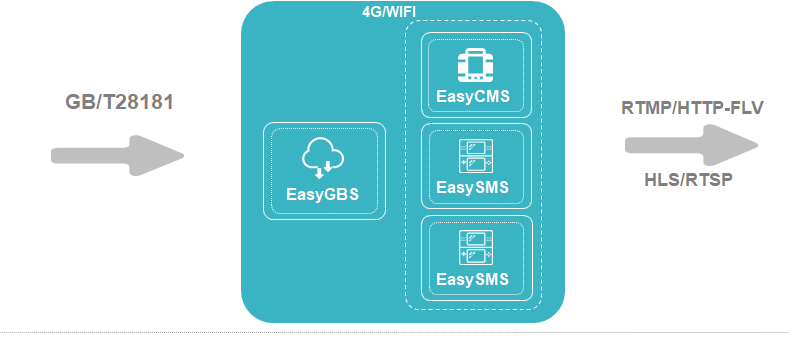

EasyGBS流媒體服務器軟體中集合了以上兩個功能模塊，信令服務和流媒體服務的功能，可提供一套解決方案，對于大的應用場景也可以實作拆分，用一套信令服務和多套流媒體服務，
聯網方式共兩種模式，一種是級聯，另一種是互聯，

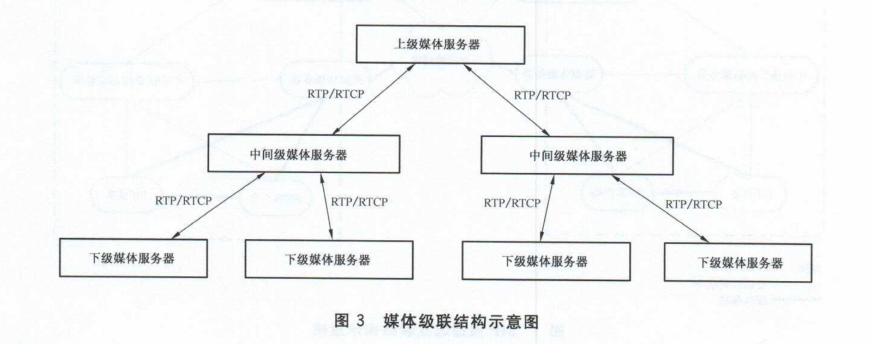

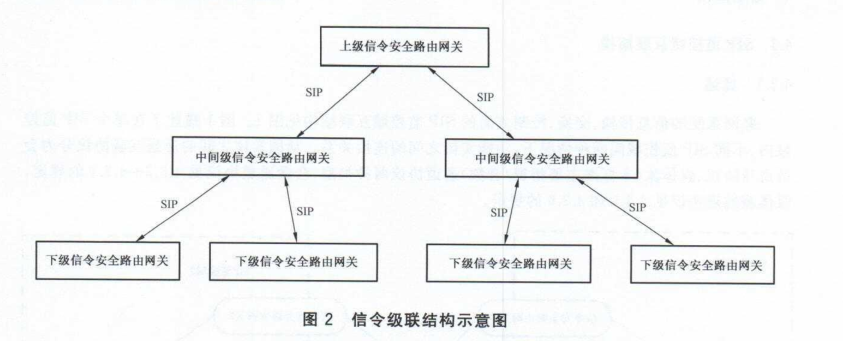

級聯：兩個信令安全路由網關之間是上下級關系，下級信令安全路由網關主動向上級信令安全路由網關發起注冊，經上級信令安全路由網關鑒權認證后才能進行上下級系統間通信，級聯方式的多級聯網結構示意圖,如圖2圖3所示，信令流都應逐級轉發;媒體流宜采用圖3所示方式傳送，也可跨媒體服務器傳送，

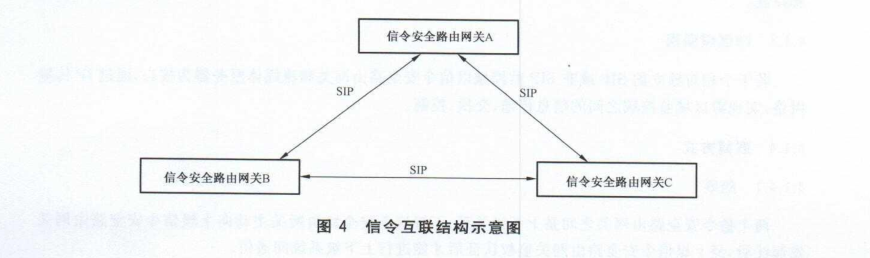

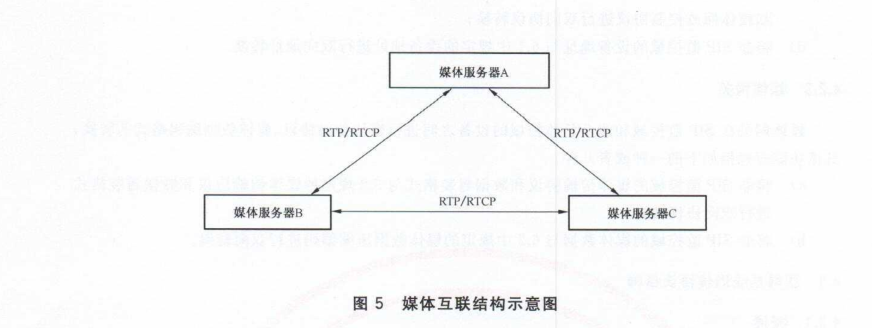

互聯：信令安全路由網關之間是平級關系，需要共享對方SIP監控域的監控資源時,由信令安全路由網關向目的信令安全路由網關發起,經目的信令安全路由網關鑒權認證后方可進行平級系統間通信，互聯方式的聯網結構示意圖如圖4,圖5所示，信令流應通過信令安全路由網關傳送，媒體流宜通過媒體服務器傳送，

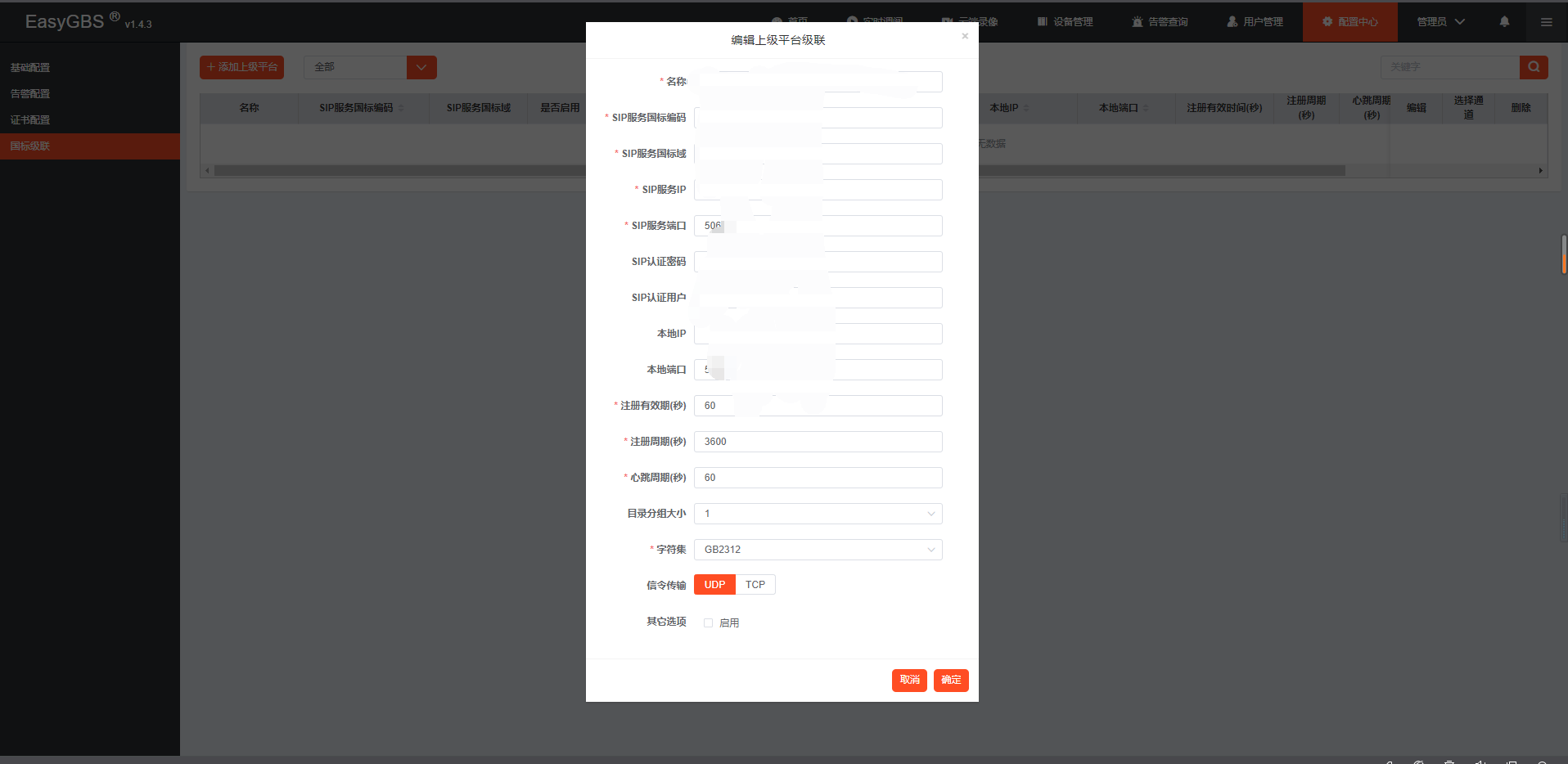

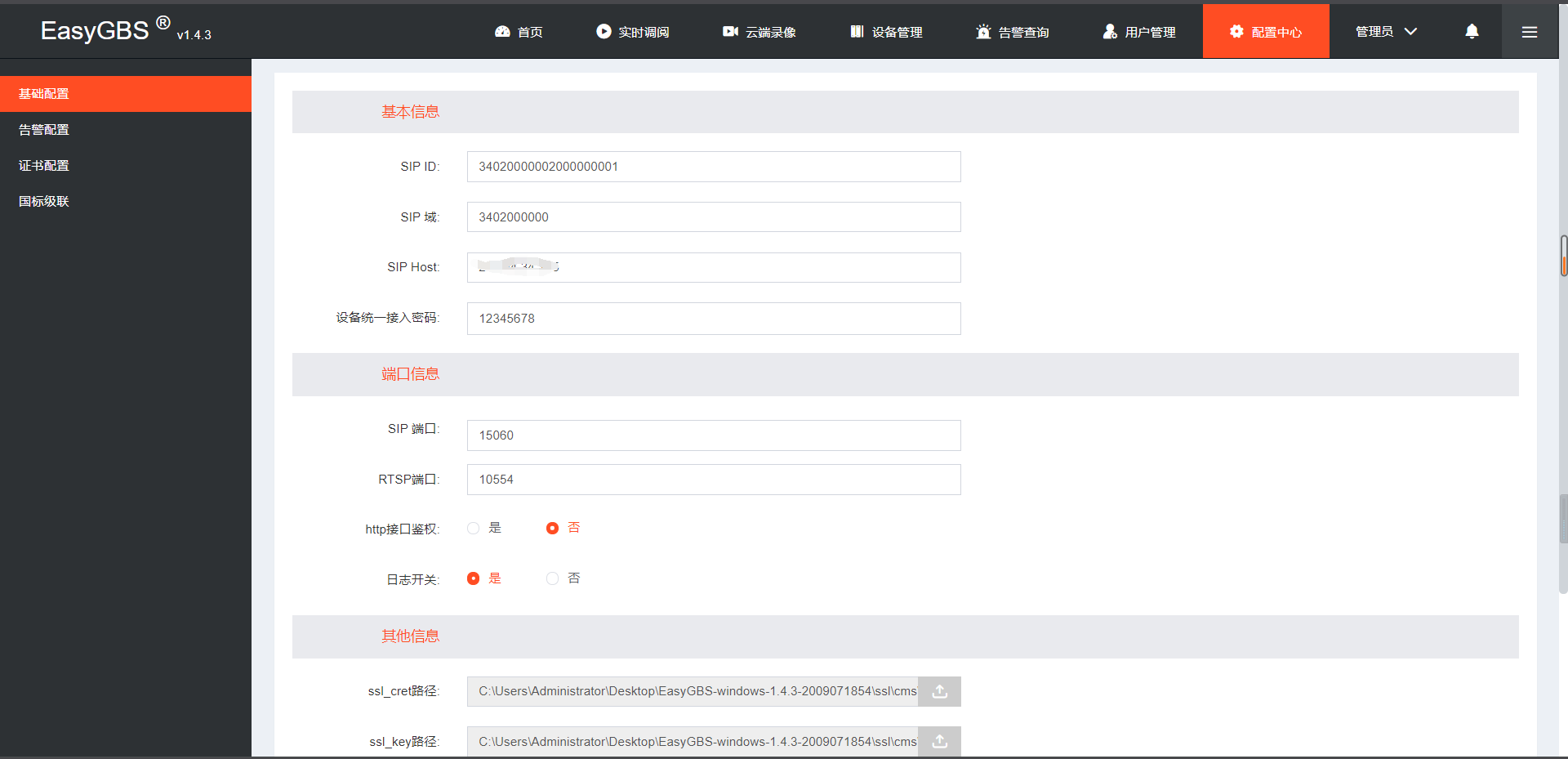

在常規國標專案中，通常采用級聯的方式實作聯網，其中EasyGBS已經完整實作了級聯功能模塊，既可以扮演下級的角色也可以扮演上級的角色，配置如下圖
