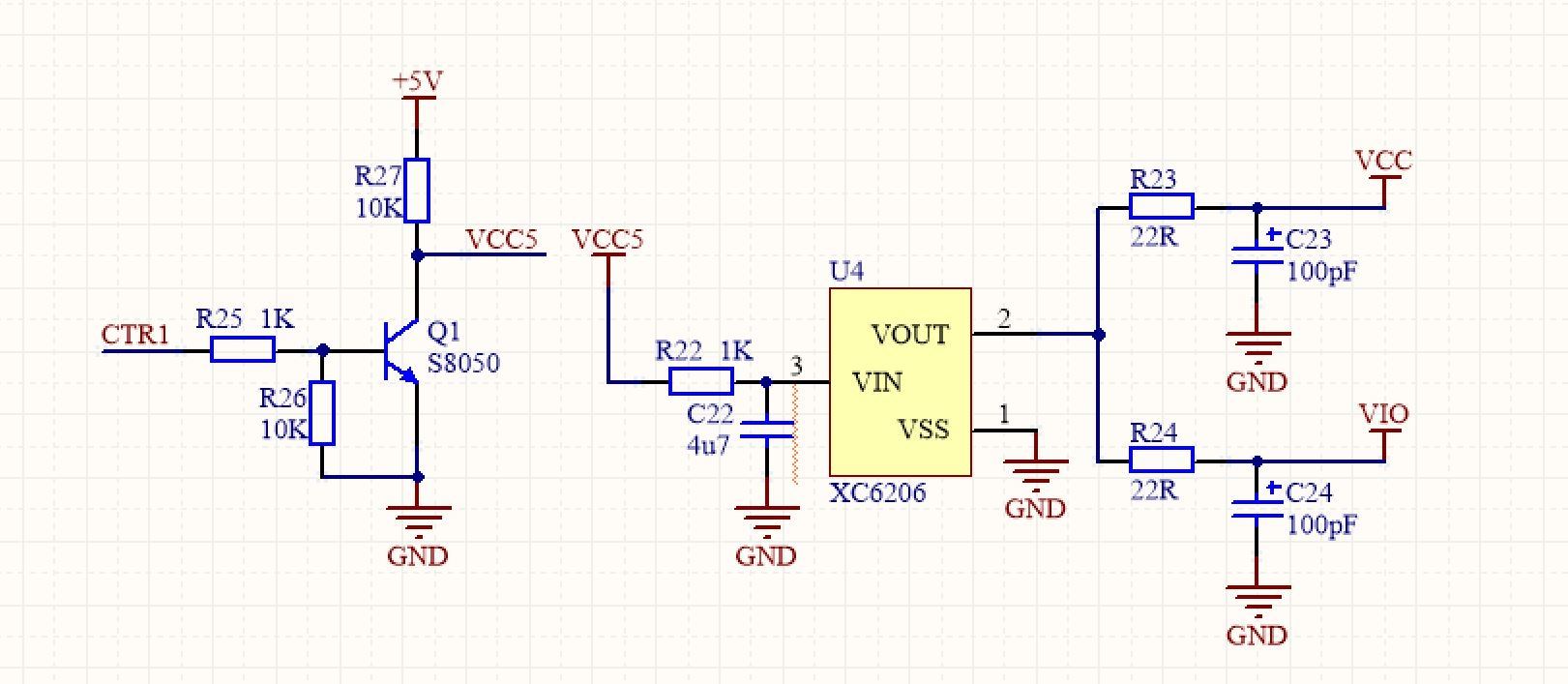

CTR1為單片機IO 高電平時開關打開 給5V芯片供電 低電平時開關斷開
uj5u.com熱心網友回復：
理論上可以，不建議用這個咯，需要注意的點有多個地方。如果要控制建議使用，XC6219，這種帶控制引腳的型號。
或者換MOS管，壓降小，也簡單。
uj5u.com熱心網友回復：
不能正常作業的問題和現象是？uj5u.com熱心網友回復：
你這個開關電路沒問題，能輸出0、1控制信號，不過作為電源就錯了，想想經過10K電阻，還有什么驅動能力，最基本的輸出應該從發射極出來，1樓說的有道理，控制電源通斷常用PMOS，可以搜索一下相關電路uj5u.com熱心網友回復：
一樓有道理，可以用nmos，參照筆記本主板隔離電路uj5u.com熱心網友回復：
xc6206的輸出有點怪異，一路電源分別給兩個模塊供電，一般是直接過去，分別加濾波電容，目前沒見過這種用法uj5u.com熱心網友回復：
此電路基本無法給你后級電路供電，供電能力非常弱，可以推薦你兩個方法，1.前級改成mosfet。2.改成代使能功能的LDO or DC/DC.uj5u.com熱心網友回復：
電源只要通知就相當于串聯了11K的電阻了，無用功很大啊。uj5u.com熱心網友回復：
我一般用這個電力，M1_POWER接單片機IO口，VCC接電源
