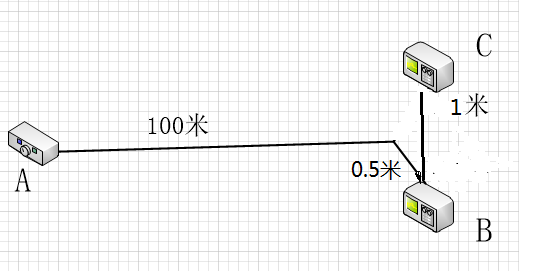

以上網路采用的CAN總線,速率為125k,B和C為同樣設備,A為主控設備,
現在方案是ABC處均設定了120歐姆的終端電阻,請各位大佬看看是否設計合適?
如果不合適需要怎樣修改。是改網路拓撲還是終端電阻值?
uj5u.com熱心網友回復:

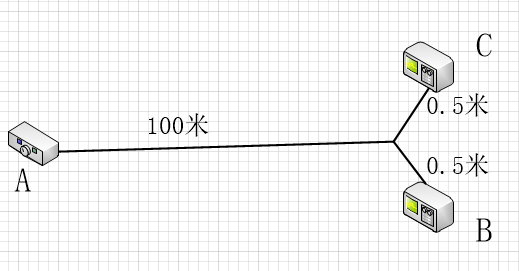

或者網路拓撲改為
只在AC處加終端電阻,但是BC為同樣的設備,一個加一個不加設計比較難
uj5u.com熱心網友回復:
最好是第二種uj5u.com熱心網友回復:
用第二種,終端電阻外接,或用拔碼開關。uj5u.com熱心網友回復:
CAN在硬體連接上沒有主機、從機之分,所以第一種拓撲完全合適,將B和C看作終端,A接在中間,只需要在B、C加終端電阻uj5u.com熱心網友回復:
終端電阻一般接在測驗線的頭尾,以防信號傳輸形成駐波轉載請註明出處,本文鏈接:https://www.uj5u.com/qita/12355.html
