LVS 負載均衡群集（LVS-DR 理論+實戰部署）

2020-09-25 08:38:32 其他

文章目錄

  • 一、LVS-DR 作業原理
    • 1.1、LVS-DR 模式概述
    • 1.2、分析LVS-DR 資料包流向
    • 1.3、LVS-DR 中存在的ARP 問題
    • 1.4、解決方法
  • 二、LVS-DR 實戰部署
    • 2.1、實驗環境
    • 2.2、實驗目的
    • 2.3、實驗程序
      • 2.3.1、配置負載調度器
        • 2.3.1.1、配置虛擬IP地址（VIP）
        • 2.3.1.2、調整/proc回應引數
        • 2.3.1.3、配置負載分配策略
      • 2.3.2、配置節點服務器
        • 2.3.2.1、存盤服務器配置（192.168.100.24）
        • 2.3.2.2、配置虛擬IP地址（VIP）（192.168.100.22和192.168.100.23）
        • 2.3.2.3、調整/proc回應引數
        • 2.3.2.4、安裝httpd 掛載測驗頁
    • 2.4、驗證

一、LVS-DR 作業原理

1.1、LVS-DR 模式概述

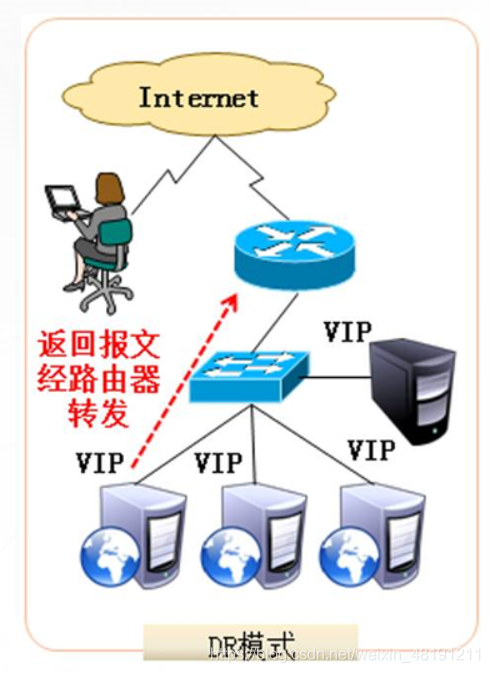

負載均衡群集作業模式–直接路由（Direct Routing）
簡稱DR模式，采用半開放式的網路結構，與TUN模式的結構類似，但各節點并不是分散在各地，而是與調度器位于同一個物理網路
負載調度器與各節點服務器通過本地網路連接，不需要建立專用的IP隧道
在這里插入圖片描述

1.2、分析LVS-DR 資料包流向

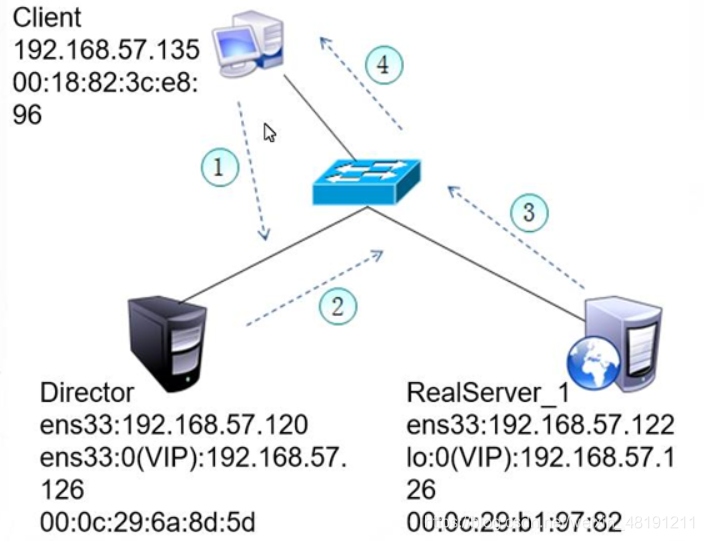

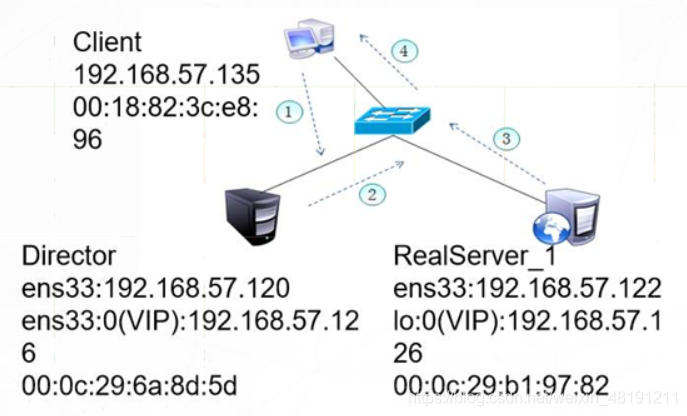

（1）
為方便進行原理分析，將 Client與群集機器放在同一網路中，資料包流經的路線為1-2-3-4
在這里插入圖片描述

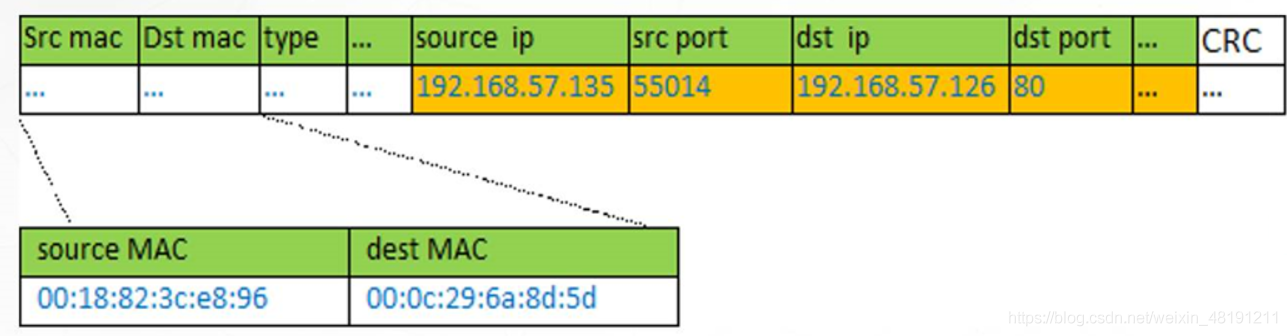

（2）
Client向目標VIP發出請求， Director（負載均衡器）接收，此時IP包頭及資料幀頭資訊為：
在這里插入圖片描述

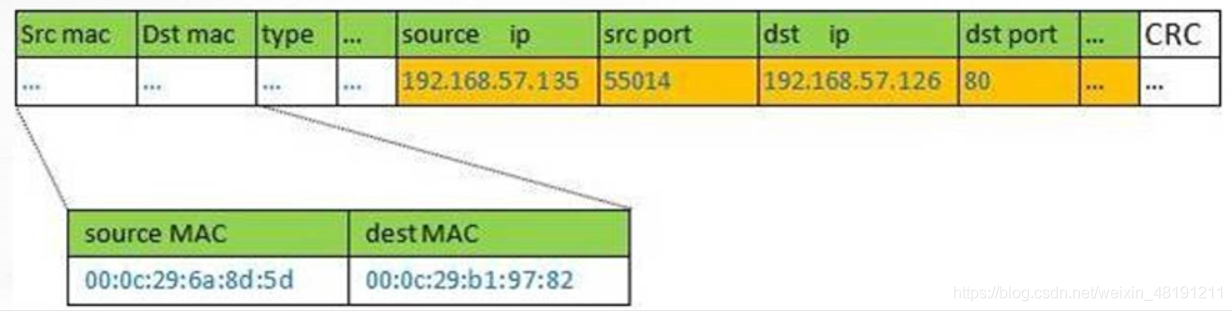

（3）
Director根據負載均衡演算法選擇 Realserver_1，不修改也不封裝IP報文，而是將資料幀的MAC地址改為RealServer_1的MAC地址，然后在局域網上發送，IP包頭及資料幀頭資訊如下：
在這里插入圖片描述

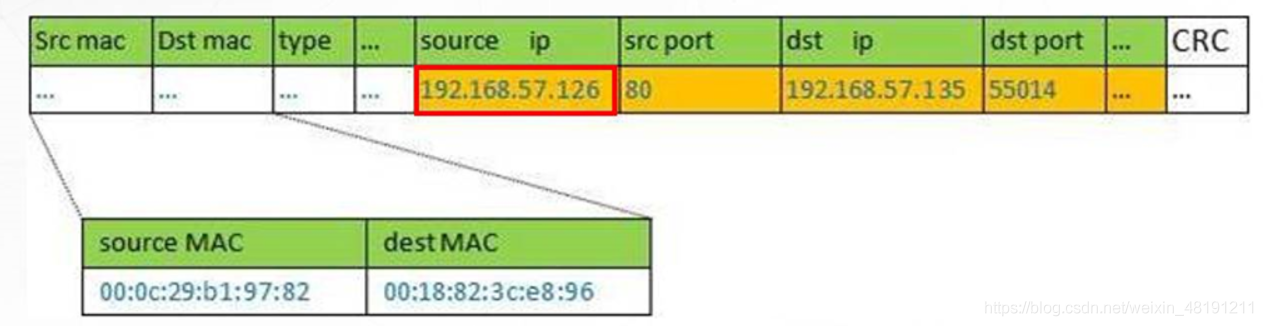

（4）
RealServer_1收到這個幀，解封裝后發現目標IP與本機匹配（ RealServer事先系結了VIP），于是處理這個報文，隨后重新封裝報文，發送到局域網，此時IP包頭及資料幀頭資訊為：
在這里插入圖片描述

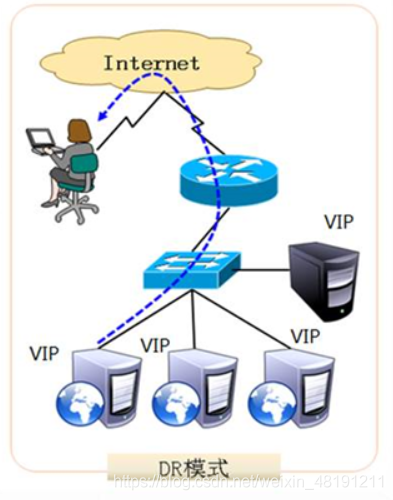

（5）
Client將收到回復報文， Client認為得到正常的服務，而不會知道是哪一臺服務器處理的

注意：如果跨網段，那么報文通過路由器經由 terne回傳給用戶
在這里插入圖片描述

1.3、LVS-DR 中存在的ARP 問題

（1）
在LVS-DR負載均衡集群中，負載均衡器與節點服務器都要配置相同的VIP地址
在這里插入圖片描述

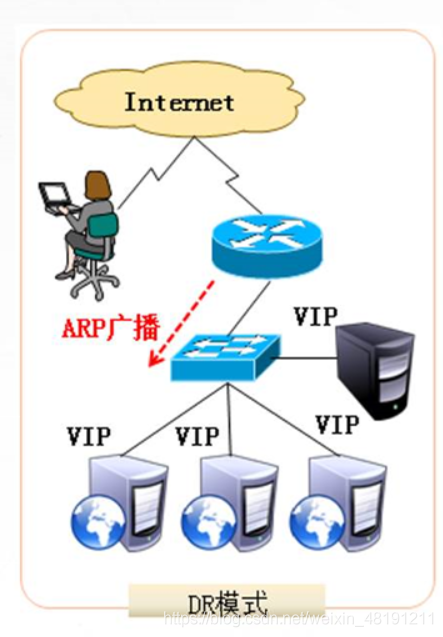

（2）
在局域網中具有相同的IP地址，勢必會造成各服務器ARP通信的紊亂

當一個ARP廣播發送到LVS-DR集群時，因為負載均衡器和節點服務器都是連接到相同的網路上的，它們都會接收到ARP廣播
此時只有前端的負載均衡器進行回應，其他節點服務器不應該回應ARP廣播
在這里插入圖片描述

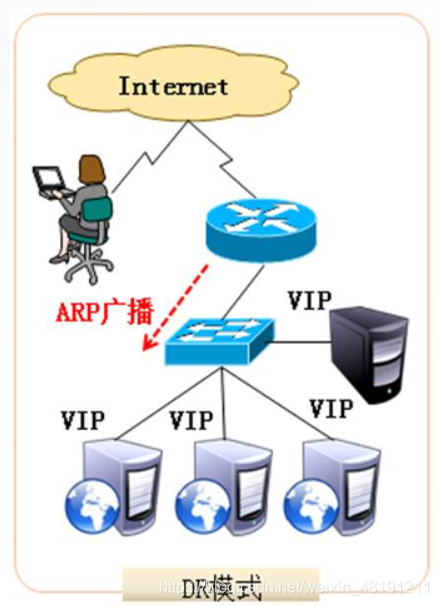

（3）
對節點服務器進行處理，使其不回應針對VIP的ARP請求

使用虛介面lo:0承載ⅥP地址
設定內核引數 arp_ignore=1：系統只回應目的IP為本地IP的ARP請求
在這里插入圖片描述

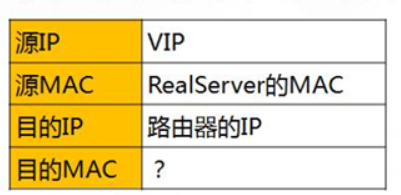

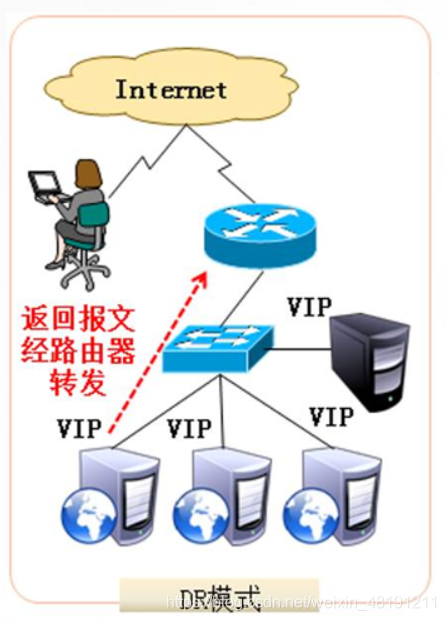

（4）
RealServe回傳報文（源IP是VIP）經路由器轉發，在重新封裝報文時需要先獲取路由器的MAC地址
發送ARP請求時， Linux默認使用IP包的源IP地址（即VIP）作為ARP請求包中的源IP地址，而不使用發送介面（例如ens33）的IP地址
在這里插入圖片描述
在這里插入圖片描述

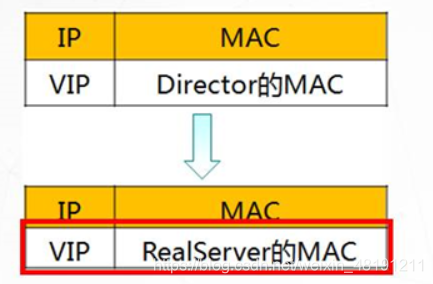

（5）
路由器收到ARP請求后，將更新ARP表項

原有的VIP對應 Director的MAC地址會被更新為ⅥP對應RealServer的MAC地址
在這里插入圖片描述
在這里插入圖片描述
（6）
此時新來的請求報文，路由器根據ARP表項，會將該報文轉發給RealServer，從而導致 Director的VIP失效
在這里插入圖片描述

1.4、解決方法

修改/etc/sysctl.conf檔案
對節點服務器進行處理，使其不回應針對VIP的ARP請求
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
系統不使用IP包的源地址來設定ARP請求的源地址，而選擇發送介面的IP地址
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2

二、LVS-DR 實戰部署

2.1、實驗環境

VMware軟體
一臺centos7作為LVS，并采用虛介面，ip地址分別為192.168.100.21 ； 192.168.100.100

兩臺centos7作為Apache服務器，ip地址分別為192.168.100.22 ；192.168.100.23

一臺centos7作為NFS存盤，ip地址為192.168.100.24

注意：ip地址網路部分配置出現問題分可留言

2.2、實驗目的

真機訪問192.168.100.100的網址，通過DR模式漂移地址，輪詢的訪問到Apache1和Apache2主機
搭建出nfs網路檔案存盤服務，實驗負載均衡

2.3、實驗程序

2.3.1、配置負載調度器

2.3.1.1、配置虛擬IP地址（VIP）

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens33:0
[root@localhost network-scripts]# vi ifcfg-ens33:0
NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.100.100
NETMASK=255.255.255.255
[root@localhost network-scripts]# ifup ifcfg-ens33:0
[root@localhost network-scripts]# ifconfig
ens33: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.21  netmask 255.255.255.0  broadcast 192.168.100.255
        inet6 fe80::3069:1a3d:774b:18f  prefixlen 64  scopeid 0x20<link>
        ether 00:0c:29:11:0d:16  txqueuelen 1000  (Ethernet)
        RX packets 1170  bytes 110973 (108.3 KiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 683  bytes 81523 (79.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.100  netmask 255.255.255.255  broadcast 192.168.100.100
        ether 00:0c:29:11:0d:16  txqueuelen 1000  (Ethernet)

        省略部分內容

2.3.1.2、調整/proc回應引數

對于 DR 群集模式來說，由于 LVS 負載調度器和各節點需要共用 VIP 地址，應該關閉 Linux 內核的重定向引數回應
服務器不是一臺路由器，那么它不會發送重定向，所以可以關閉該功能

[root@localhost network-scripts]# vi /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

[root@localhost network-scripts]# sysctl -p
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

2.3.1.3、配置負載分配策略

[root@localhost ~]#yum -y install ipvsadm
[root@localhost /]# ipvsadm -v
[root@localhost ~]# modprobe ip_vs
[root@localhost ~]# cat /proc/net/ip_vs
[root@localhost ~]# ipvsadm -A -t 192.168.100.100:80 -s rr
[root@localhost ~]# ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.22:80 -g -w 1
[root@localhost ~]# ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.23:80 -g -w 1
[root@localhost ~]# ipvsadm-save > /opt/ipvsadm
[root@localhost ~]# cat /opt/ipvsadm
-A -t localhost.localdomain:http -s rr
-a -t localhost.localdomain:http -r 192.168.100.22:http -g -w 1
-a -t localhost.localdomain:http -r 192.168.100.23:http -g -w 1

2.3.2、配置節點服務器

2.3.2.1、存盤服務器配置（192.168.100.24）

首先查看nfs-utils 和rpcbind 是否安裝，若沒有用yum安裝即可
安裝好后啟動兩個服務

[root@localhost ~]# systemctl start nfs
[root@localhost ~]# systemctl start rpcbind
[root@localhost ~]# mkdir /opt/51xit /opt/52xit
[root@localhost ~]# vi /etc/exports
/opt/51xit 192.168.100.0/24(rw,sync)
/opt/52xit 192.168.100.0/24(rw,sync)
[root@localhost ~]# systemctl restart rpcbind
[root@localhost ~]# systemctl restart nfs
[root@localhost ~]# systemctl enable nfs
[root@localhost ~]# systemctl enable rpcbind
[root@localhost ~]# echo "this is www.51xit.top" > /opt/51xit/index.html
[root@localhost ~]# echo "this is www.52xit.top" > /opt/52xit/index.html

2.3.2.2、配置虛擬IP地址（VIP）（192.168.100.22和192.168.100.23）

防火墻和核心防護均關閉，查看是否安裝nfs-utils

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@localhost network-scripts]# vi ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.100.100
NETMASK=255.255.255.255
ONBOOT=yes

[root@localhost network-scripts]# ifup lo:0
[root@localhost network-scripts]# ifconfig
        省略部分內容
lo:0: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 192.168.100.100  netmask 255.255.255.255
        loop  txqueuelen 1000  (Local Loopback)
        省略部分內容
[root@localhost network-scripts]# vi /etc/rc.local
/sbin/route add -host 192.168.100.100 dev lo:0

[root@localhost network-scripts]# route add -host 192.168.100.100 dev lo:0

2.3.2.3、調整/proc回應引數

[root@localhost network-scripts]# vi /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@localhost network-scripts]# sysctl -p

前面配置兩臺節點服務器都一樣

2.3.2.4、安裝httpd 掛載測驗頁

下面分別掛載兩臺節點服務器


[root@localhost ~]# showmount -e 192.168.100.24
Export list for 192.168.100.24:
/opt/52xit 192.168.100.0/24
/opt/51xit 192.168.100.0/24
[root@localhost ~]# yum -y install httpd
[root@localhost ~]# mount 192.168.100.24:/opt/51xit /var/www/html/
[root@localhost ~]# vi /etc/fstab

#
# /etc/fstab
# Created by anaconda on Thu Aug  6 12:23:03 2020
#
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
#
/dev/mapper/centos-root /                       xfs     defaults        0 0
UUID=a1c935eb-f211-43a5-be35-2a9fef1f6a89 /boot                   xfs     defaults        0 0
/dev/mapper/centos-swap swap                    swap    defaults        0 0
/dev/cdrom /mnt iso9660 defaults 0 0
192.168.100.24:/opt/51xit/ /var/www/html/ nfs defaults,_netdev 0 0
[root@localhost ~]# systemctl start httpd

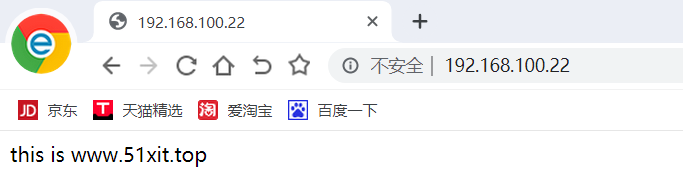

測驗登錄是否正常
在這里插入圖片描述

[root@localhost ~]# showmount -e 192.168.100.24
Export list for 192.168.100.24:
/opt/52xit 192.168.100.0/24
/opt/51xit 192.168.100.0/24
[root@localhost ~]# yum -y install httpd
[root@localhost ~]# mount 192.168.100.24:/opt/52xit /var/www/html/
[root@localhost ~]# vi /etc/fstab

#
# /etc/fstab
# Created by anaconda on Thu Aug  6 12:23:03 2020
#
# Accessible filesystems, by reference, are maintained under '/dev/disk'
# See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info
#
/dev/mapper/centos-root /                       xfs     defaults        0 0
UUID=a1c935eb-f211-43a5-be35-2a9fef1f6a89 /boot                   xfs     defaults        0 0
/dev/mapper/centos-swap swap                    swap    defaults        0 0
/dev/cdrom /mnt iso9660 defaults 0 0
192.168.100.24:/opt/52xit/ /var/www/html/ nfs defaults,_netdev 0 0
[root@localhost ~]# systemctl start httpd

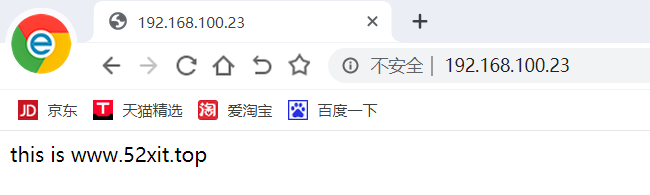

測驗登錄是否正常
在這里插入圖片描述

2.4、驗證

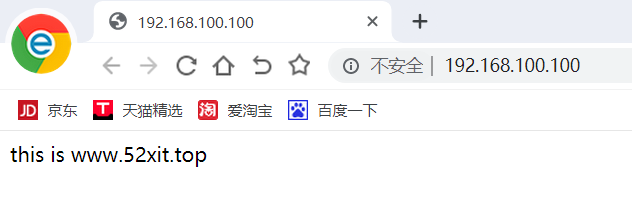

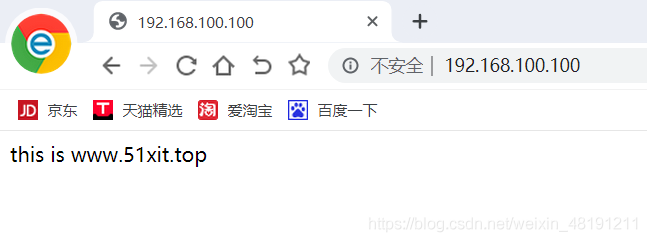

真機瀏覽器輸入192.168.100.100
在這里插入圖片描述
重新輸入一遍
在這里插入圖片描述
驗證成功
