LVS-DR模式部署實戰！！個人整理，.......

2020-09-25 08:42:18 其他

個人整理

  • DR模式
  • 調度器配置192.168.100.25
  • 配置NFS存盤服務器192.168.100.28
  • web1服務器 192.168.100.26
  • web2服務器192.168.100.27
  • 配置路由
  • 驗證

DR模式

直接路由
●Direct Routing，簡稱DR模式
●采用半開放式的網路結構，與TUN模式的結構類似，但各節點并不是分散在各
地，而是與調度器位于同一個物理網路
●負載調度器與各節點服務器通過本地網路連接，不需要建立專用的IP隧道

準備環境：

服務器                           系統                                            ip                                        作用
客戶端                           win10                   192.168.75.10                                                                                       客戶機測驗訪問lvs負載集群
調度器                         centos7.6               192.168.100.25（物理網口）|  192.168.100.100 （vip地址）                      LVS調度器
web1                           centos7.6                192.168.100.26（物理網口）| 192.168.100.100（vip地址）                        提供web服務
web2                           centos7.6                192.168.100.27（物理網口）| 192.168.100.100（vip地址）                        提供web服務
nfs存盤                        centos7.6                192.168.100.28                                                                                nfs共享服務

宣告：

咱們先說下DR模式下，需要注意的地方和問題！！

1.問題
在局域網中具有相同的IP地址，勢必會造成各服務器ARP通信的紊亂
●當ARR廣播發送到LVS-DR集群時，因為負載均衡器和節點服務器都是連接到相同的網路上，它們都會接收到ARP廣播
●只有前端的負載均衡器進行回應，其他節點服務器不應該回應ARP廣播

解決：
對節點服務器進行處理，使其不回應針對VIP的ARP請求
#設定內核引數arp_ ignore=1: 系統只回應目的IP為本地IP的ARP請求

2，問題
■RealServer回傳報文(源IP是VIP)經路由器轉發，重新封裝報文時，需要先獲取路由器的MAC地址

■發送ARP請求時，Linux默認使用IP包的源IP地址(即VIP) 作為ARP請求包中的源IP地址，而不使用發送介面的ip地址
如：ens33

3.路由器收到ARP請求后，將更新ARP表項
原有的VIP對應Director的MAC地址會被更新為VIP對應RealServer的mac地址

4.問題、
●路由器根據ARP表項，會將新來的
請求報文轉發給RealServer,導致
Director的VIP失效

解決方法
●對節點服務器進行處理，設定內核引數
arp_ announce=2: 系統不使用IP包的
源地址來設定ARP請求的源地址，而選
擇發送介面的IP地址

修改/etc/sysctl.conf 檔案
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

調度器上修改/etc/sysctl.conf 檔案
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

調度器配置192.168.100.25

【1】配置虛擬IP地址（VIP）
[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens33:0
[root@localhost network-scripts]# vi ifcfg-ens33:0
NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.100.100
NETMASK=255.255.255.255

[root@localhost network-scripts]# ifup ifcfg-ens33:0
[root@localhost network-scripts]# ifconfig

ens33:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.100.100  netmask 255.255.255.0  broadcast 192.168.32.255
        ether 00:0c:29:9b:a7:cc  txqueuelen 1000  (Ethernet)


【2】調整/proc回應引數  對于 DR 群集模式來說，由于 LVS 負載調度器和各節點需要共用 VIP 地址，應該關閉 Linux 內核的重定向引數回應
服務器不是一臺路由器，那么它不會發送重定向，所以可以關閉該功能

vi /etc/sysctl.conf

net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

[root@localhost network-scripts]# sysctl -p     ###生效


【3】配置負載分配策略
[root@localhost /]# ipvsadm -v
[root@localhost ~]#yum -y install ipvsadm
[root@localhost ~]# modprobe ip_vs
[root@localhost ~]# cat /proc/net/ip_vs
[root@localhost ~]#ipvsadm -A -t 192.168.100.100:80 -s rr
[root@localhost ~]#ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.26:80 -g -w 1
[root@localhost ~]#ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.27:80 -g -w 1

配置NFS存盤服務器192.168.100.28

1.安裝nfs-utils   rpcbind

yum -y install nfs-utils               #nfs必須安裝的，不然無法識別nfs格式，
yum -y install rpcbind

2.創建共享測驗目錄，和網頁檔案

mkdir  /opt/as1   /opt/as2

echo 'this is as1' >/opt/as1/index.html         #寫些資料定義web1
echo 'this is as2' >/opt/as2/index.html         #寫些資料定義web2

3.添加共享目錄，
vi /etc/exports                  #將共享目錄添加在配置內，相當于發布

/opt/as1 192.168.100.0/24(rw,sync)
/opt/as2 192.168.100.0/24(rw,sync)

                                         #重啟服務，設定開機自啟
systemctl restart nfs
systemctl restart rpcbind
systemctl enable nfs
systemctl enable rpcbind


showmount -e                  #查看當前共享的目錄
Export list for localhost.localdomain:
/opt/as2 192.168.100.0/24
/opt/as1 192.168.100.0/24

web1服務器 192.168.100.26

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@localhost network-scripts]# vi ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.100.100
NETMASK=255.255.255.255
ONBOOT=yes

ifup lo:0
ifconfig

vi /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p



1.安裝nfs ，rpcbind 服務

yum -y install nfs-utils               #nfs必須安裝的，不然無法識別nfs格式，
yum -y install rpcbind

2.查看nfs存盤服務器共享，需輸入nfs地址
showmount -e 192.168.100.28
Export list for 192.168.100.28:
/opt/as2 192.168.100.0/24
/opt/as1 192.168.100.0/24

3.安裝apache web服務器！咱們直接yum安裝了

yum  -y install httpd

systemctl restart httpd           #開啟httpd服務
systemctl enable httpd

4.將nfs的共享目錄下的測驗網頁，掛載到apahce下的html下

mount 192.168.100.28:/opt/as1/   /var/www/html/

vi /etc/fstab           #組態檔下添加
192.168.100.28:/opt/as1  /var/www/html/  nfs defaults,_netdev 0 0

init 6  #重啟服務，驗證搭建環境是否正確！

web2服務器192.168.100.27

準備環境
[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@localhost network-scripts]# vi ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.100.100
NETMASK=255.255.255.255
ONBOOT=yes

 ifup lo:0
ifconfig

vi /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

sysctl -p





1.安裝nfs ，rpcbind 服務

yum -y install nfs-utils               #nfs必須安裝的，不然無法識別nfs格式，
yum -y install rpcbind

2.查看nfs存盤服務器共享，需輸入nfs地址
showmount -e 192.168.100.28
Export list for 192.168.100.28:
/opt/as2 192.168.100.0/24
/opt/as1 192.168.100.0/24

3.安裝apache web服務器！咱們直接yum安裝了

yum  -y install httpd

systemctl restart httpd           #開啟httpd服務
systemctl enable httpd

4.將nfs的共享目錄下的測驗網頁，掛載到apahce下的html下

mount 192.168.100.28:/opt/as2/   /var/www/html/

vi /etc/fstab           #組態檔下添加
192.168.100.28:/opt/as2  /var/www/html/  nfs defaults,_netdev 0 0

init 6  #重啟服務，驗證搭建環境是否正確！

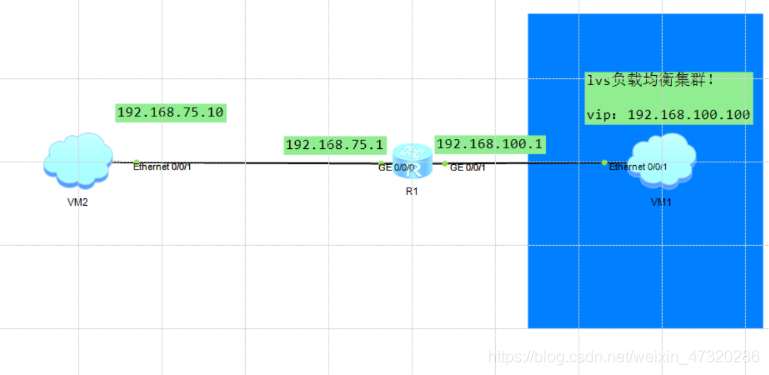

配置路由

在這里插入圖片描述
VM2網卡 ------路由-------VM1網卡（LVS負載均衡集群）

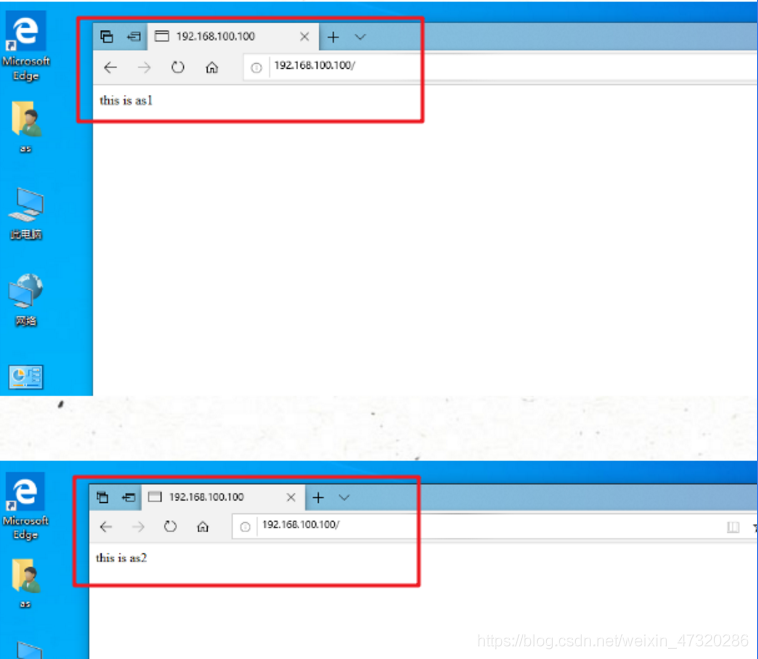

驗證

win10 （VM2網卡） 驗證！

輸入LVS負載均衡集群地址;(vip地址)192.168.100.100

在這里插入圖片描述
