一、Keepalived 雙擊熱備基礎知識

1.1 Keepalived 案例分析

企業應用中，單臺服務器承擔應用存在單點故障的危險
單點故障一旦發生，企業服務將發生中斷，造成極大的危害

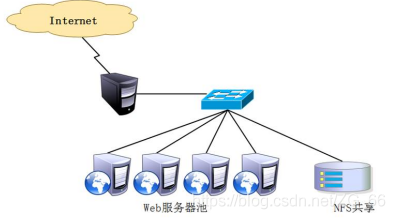

在這里插入圖片描述

1.2 Keepalived 工具介紹

專為 LVS 和 HA 設計的一款健康檢查工具

支持故障自動切換（Failover）
支持節點健康狀態檢查（Health Checking）
官方網站：http://www.keepalived.org/

在這里插入圖片描述

1.3 Keepalived 實作原理剖析

在這里插入圖片描述
Keepalived 采用 VRRP 熱備份協議

實作 Linux 服務器的多機熱備功能

VRRP（虛擬路由冗余協議）是針對路由器的一種備份解決方案

由多臺路由器組成一個熱備組，通過共用的虛擬 IP 地址對外提供服務
每個熱備組內同時只有一臺主路由器提供服務，其他路由器處于冗余狀態
若當前在線的路由器失敗，則其他路由器會根據設定的優先級自動接替虛擬 IP 地址，繼續提供服務

二、Keepalived 的部署

2.1 Keepalived 案例講解

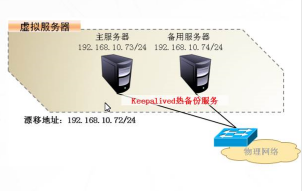

在這里插入圖片描述

Keepalived 可實作多機熱備，每個熱備組有多臺服務器
雙擊熱備的故障切換是由虛擬 IP 地址的漂移來實作的，適用于各種應用服務器
實作基于 Web 服務的雙機熱備

2.2 Keepalived 安裝與啟動

在 LVS 群集環境中應用時，也需用到 ipvsadm 管理工具
YUM 安裝 Keepalived
啟用 Keepalived 服務

2.3 配置 Keepalived master 服務器

Keepalived 配置目錄位于/etc/keepalived/
keepalived.conf 是主組態檔：
◆ global_defs {…} 區段指定全域引數
◆ vrrp_instance 實體名稱 {…} 區段指定 VRRP 熱備引數
◆ 注釋文字以 “!” 符號開頭
◆ 目錄 samples ，提供了許多配置樣例作為參考
常用配置選項：
◆ router_id HA_TEST_R1：本路由器（服務器）的名稱
◆ vrrp_instance VI_1：定義 VRRP 熱備實體
◆ state MASTER ：熱備狀態，MASTER 表示主服務器
◆ interface ens33：承載 VIP 地址的物理介面
◆ virtual_router_ip 1：虛擬路由器的 ID 號，每個熱備組保持一致
◆ priority 100：優先級，數值越大優先級越高
◆ advert_int 1：通告間隔秒數（心跳頻率）
◆ auth_type PASS：認證型別
◆ auth_pass 123456：密碼子串
◆ virtual_ipaddress {vip}：指定漂移地址（VIP），可以有多個

2.4 配置 Keepalived slave 服務器

Keepalived 備份服務器的配置與 master 的配置有三個選項不同
◆ router_id：設為自有名稱
◆ state：設為 BACKUP
◆ priority：值低于主服務器
其它選項與 master 相同

三、實驗

3.1 實驗準備

IP地址規劃：
漂移地址（VIP）：192.168.100.100
主調度器：192.168.100.21
輔調度器：192.168.100.25
WEB服務器1:192.168.100.22
WEB服務器2:192.168.100.23
存盤服務器：192.168.100.24

3.2 步驟

3.2.1 配置主調度器（192168.100.21）

'【1】調整/proc回應引數'
[root@localhost network-scripts]# vi /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
[root@localhost network-scripts]# sysctl -p                            ###生效
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
'【2】清除負載分配策略'
[root@localhost /]# ipvsadm -C
'【3】調整keepalived引數'
[root@localhost ~]# yum -y install keepalived ipvsadm
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak
[root@localhost keepalived]# vi keepalived.conf
global_defs {
   router_id HA_TEST_R1
}
vrrp_instance VI_1 {
   state MASTER
   interface ens33
   virtual_router_id 1
   priority 100
   advert_int 1
   authentication {
      auth_type PASS
      auth_pass 123456
   }
   virtual_ipaddress {
      192.168.100.100
   }
}

virtual_server 192.168.100.100 80 {
    delay_loop 15
    lb_algo rr
    lb_kind DR
    persistence 60
    protocol TCP

    real_server 192.168.100.22 80 {
        weight 1
        TCP_CHECK {
	    connect_port 80
	    connect_timeout 3
	    nb_get_retry 3
	    delay_before_retry 4
	}
    }
    real_server 192.168.100.23 80 {
        weight 1
        TCP_CHECK {
	    connect_port 80
	    connect_timeout 3
	    nb_get_retry 3
	    delay_before_retry 4
	}
    }
}
[root@localhost keepalived]# systemctl start keepalived                  ####啟動keepalived
[root@localhost keepalived]# systemctl enable keepalived                 ####開機啟動keepalived

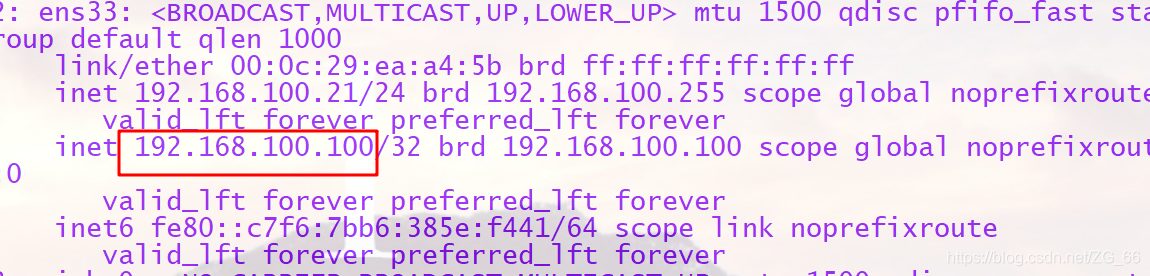

[root@localhost keepalived]# ip addr show dev ens33                         ####查看主控制IP地址和漂移地址

在這里插入圖片描述

3.2.2 配置輔調度器（192.168.100.25）

'【1】調整/proc回應引數'
[root@localhost network-scripts]# vi /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
[root@localhost network-scripts]# sysctl -p             ###生效
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
'【2】清除負載分配策略'
[root@localhost /]# ipvsadm -C
'【3】調整keepalived引數'
[root@localhost ~]# yum -y install keepalived ipvsadm
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak
[root@localhost keepalived]# vi keepalived.conf
global_defs {
   router_id HA_TEST_R2
}
vrrp_instance VI_1 {
   state BACKUP
   interface ens33
   virtual_router_id 1
   priority 99
   advert_int 1
   authentication {
      auth_type PASS
      auth_pass 123456
   }
   virtual_ipaddress {
      192.168.100.100
   }
}

virtual_server 192.168.100.100 80 {
    delay_loop 15
    lb_algo rr
    lb_kind DR
    persistence 60
    protocol TCP

    real_server 192.168.100.22 80 {
        weight 1
        TCP_CHECK {
	    connect_port 80
	    connect_timeout 3
	    nb_get_retry 3
	    delay_before_retry 4
	}
    }
    real_server 192.168.100.23 80 {
        weight 1
        TCP_CHECK {
	    connect_port 80
	    connect_timeout 3
	    nb_get_retry 3
	    delay_before_retry 4
	}
    }
}
[root@localhost keepalived]# systemctl start keepalived                  ####啟動keepalived
[root@localhost keepalived]# systemctl enable keepalived                 ####開機啟動keepalived

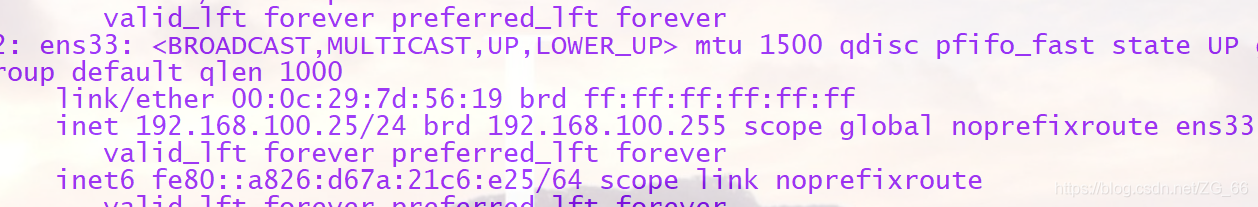

[root@localhost keepalived]# ip addr show dev ens33                         ####查看主控制IP地址和漂移地址

在這里插入圖片描述

3.2.3 配置存盤服務器（192.168.100.24）

rpm -q nfs-utils               ###如果沒裝，yum -y install nfs-utils
rpm -q rpcbind                 ###如果沒裝，yum -y install rpcbind
[root@localhost ~]# systemctl start nfs
[root@localhost ~]# systemctl start rpcbind
[root@localhost ~]# vi /etc/exports
/opt/51xit 192.168.100.0/24 (rw,sync)
/opt/52xit 192.168.100.0/24 (rw,sync)
[root@localhost ~]# systemctl restart nfs
[root@localhost ~]# systemctl restart rpcbind
[root@localhost ~]# systemctl enable nfs
[root@localhost ~]# systemctl enable rpcbind
[root@localhost ~]# mkdir /opt/51xit /opt/52xit
[root@localhost ~]# echo "this is 51xit" >/opt/51xit/index.html
[root@localhost ~]# echo "this is 52xit" >/opt/52xit/index.html

3.2.4 配置節點服務器（192.168.100.22）

'【1】配置虛擬IP地址'
[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@localhost network-scripts]# vi ifcfg-lo:0
DEVICE=lo:0
IPADDR=192.168.100.100
NETMASK=255.255.255.255
ONBOOT=yes
[root@localhost network-scripts]# ifup lo:0

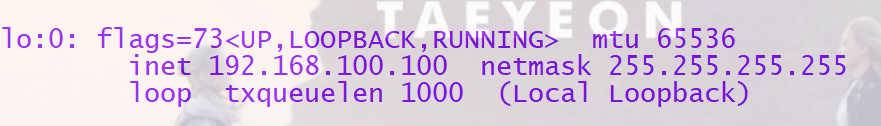

[root@localhost network-scripts]# ifconfig

在這里插入圖片描述

[root@localhost network-scripts]# vi /etc/rc.local
/sbin/route add -host 192.168.100.100 dev lo:0
[root@localhost network-scripts]# route add -host 192.168.100.100 dev lo:0
'【2】調整/proc回應引數'
[root@localhost network-scripts]# vi /etc/sysctl.conf
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
[root@localhost network-scripts]# sysctl -p
'【3】安裝httpd 掛載測驗頁'
[root@localhost ~]# showmount -e 192.168.100.24                   ####如果還沒發布，請到存盤服務器發布下，exportfs -rv
Export list for 192.168.100.44:
/opt/51xit  (everyone)
/opt/52xit (everyone)
[root@localhost ~]# yum -y install httpd
[root@localhost ~]# mount 192.168.100.24:/opt/51xit /var/www/html/
[root@localhost ~]# vi /etc/fstab
192.168.100.24:/opt/51xit/ /var/www/html/        nfs     rw,tcp,intr     0 1         ###開機自動掛載，注意格式對齊
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd

3.2.5 配置節點服務器（192.168.100.23）

同 192.168.100.22 的配置，可以參考 3.2.4

3.3測驗

在網頁輸入如下：
192.168.100.22
在這里插入圖片描述
在網頁輸入如下：
192.168.100.23

在網頁輸入如下：
192.168.100.100

打開抓包工具，會發現192.168.100.21主調度器，一直在發VRRP報文

打開抓包工具，會發現192.168.100.25從調度器，一直在發VRRP報文
在這里插入圖片描述
