負載均衡 ---- DR模式

本次主要介紹負載均衡中的DR模式
直接路由（Direct Routing）簡稱 DR模式；采用半開放式的網路結構，與TUN模式的結構類似，但各節點并不是分散在各地，而是與調度器位于同一物理網路；負載調度器與各節點服務器通過本地網路連接，不需要建立專用的IP隧道，

在這里插入圖片描述

網路環境部署

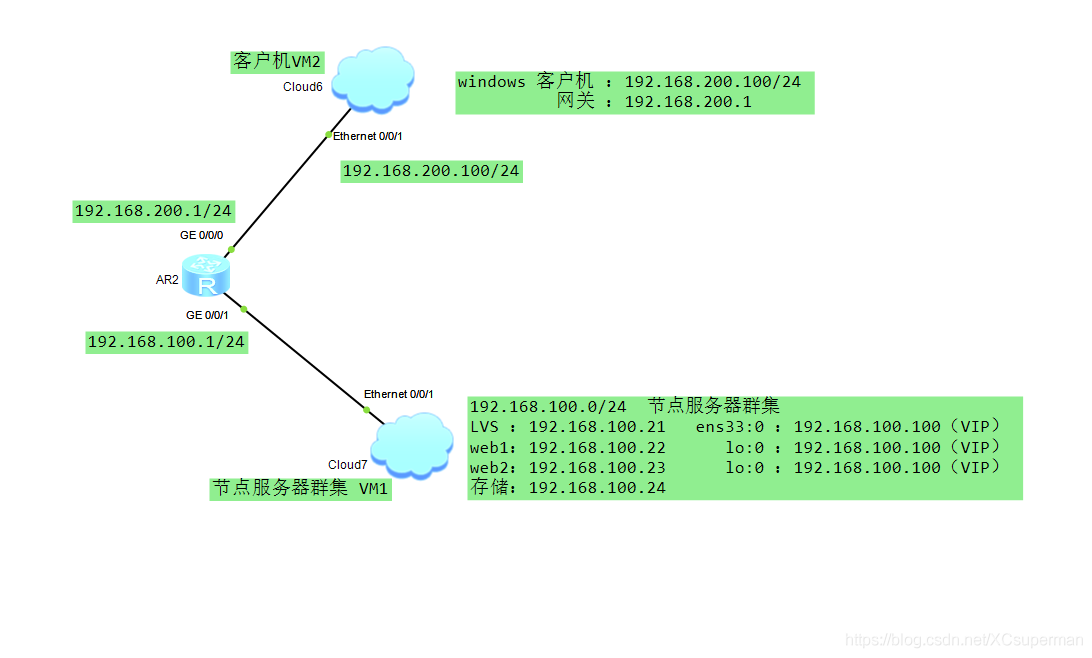

本次將用 eNsp 拓撲圖 + 5臺虛擬機來進行搭建演示
節點服務器群集
1、一臺LVS調度器（vm1連接方式）
更改 ip ：192.168.100.21/24 網關：192.168.100.1 重啟網卡；

2、兩臺節點服務器（vm1連接方式）
更改 ip ：192.168.100.22/24 網關：192.168.100.1 重啟網卡；
更改 ip ：192.168.100.23/24 網關：192.168.100.1 重啟網卡；

3、一臺NFS共享存盤器（vm1連接方式）
更改 ip ：192.168.100.24/24 網關：192.168.100.1 重啟網卡；
客戶機
1、一臺 windows 系統的虛擬機（客戶端）（vm2連接方式）
更改網路配接器的網址 ip：192.168.200.100/24 網關：192.168.200.1
真機
1、真機更改 vm1 網卡（用于連接 CRT 的）
更改 ip：192.168.100.2/24 網關：192.168.100.1
關閉所有虛擬機的防火墻、核心防護、安裝本地 yum源

開始配置 LVS — DR模式

配置 LVS調度器（192.168.100.21）

【1】配置虛擬IP地址（VIP）

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# ll
[root@localhost network-scripts]# cp ifcfg-ens33 ifcfg-ens33:0
[root@localhost network-scripts]# vi ifcfg-ens33:0

NAME=ens33:0
DEVICE=ens33:0
ONBOOT=yes
IPADDR=192.168.100.100
NETMASK=255.255.255.255

[root@localhost network-scripts]# ifup ens33:0
[root@localhost network-scripts]# ip addr                ####查看 lo:0 介面上設的IP是否出現（我這是最小化安裝的）

【2】調整/proc回應引數對于 DR 群集模式來說，由于 LVS 負載調度器和各節點需要共用 VIP 地址，應該關閉 Linux 內核的重定向引數回應服務器不是一臺路由器，那么它不會發送重定向，所以可以關閉該功能（回應優化）

[root@localhost ~]# vi /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

[root@localhost ~]# sysctl -p                   ####查看是否生效
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0

【3】配置負載分配策略

[root@localhost /]# ipvsadm -v
[root@localhost ~]# modprobe ip_vs
[root@localhost ~]# cat /proc/net/ip_vs
[root@localhost ~]# yum -y install ipvsadm
[root@localhost ~]# ipvsadm -A -t 192.168.100.100:80 -s rr                #### 可以 ipvsadm -ln 查看下
[root@localhost ~]# ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.22:80 -g -w 1
[root@localhost ~]# ipvsadm -a -t 192.168.100.100:80 -r 192.168.100.23:80 -g -w 1
[root@localhost ~]# ipvsadm-save > /opt/ipvsadm

[root@localhost ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.100.100:80 rr
  -> 192.168.100.22:80            Route   1      0          0
  -> 192.168.100.23:80            Route   1      0          0

配置 NFS共享存盤（192.168.100.24）

rpm -q nfs-utils    ###如果沒裝，yum -y install nfs-utils
rpm -q rpcbind      ###如果沒裝，yum -y install rpcbind

[root@localhost ~]# mkdir /opt/51xue /opt/52xue
[root@localhost ~]# echo 'i am superman 51xue' > /opt/51xue/index.html
[root@localhost ~]# echo 'you are pig 52xue' > /opt/52xue/index.html
[root@localhost ~]# vi /etc/exports                          #####添加下面二行(共享出去)
/opt/51xit 192.168.100.0/24 (rw,sync)
/opt/52xit 192.168.100.0/24 (rw,sync)

[root@localhost ~]# systemctl start rpcbind
[root@localhost ~]# systemctl enable rpcbind
[root@localhost ~]# systemctl start nfs
[root@localhost ~]# systemctl enable nfs
[root@localhost ~]# showmount -e
Export list for localhost.localdomain:
/opt/52xue 192.168.100.0/24
/opt/51xue 192.168.100.0/24

配置節點服務器（192.168.100.22）

【1】配置虛擬IP地址

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@localhost network-scripts]# vi ifcfg-lo:0

DEVICE=lo:0
IPADDR=192.168.100.10
NETMASK=255.255.255.255
ONBOOT=yes

[root@localhost network-scripts]# ifup lo:0
[root@localhost network-scripts]# ip addr                   ####我是最小化安裝
看看 lo:0 介面上設的IP是否出現

[root@localhost network-scripts]# vi /etc/rc.local
/sbin/route add -host 192.168.100.100 dev lo:0                 ####在末尾添加

[root@localhost network-scripts]# route add -host 192.168.100.100 dev lo:0
（ -bash: route: command not found     #### 出現這個報錯就 yum -y install net-tools 安裝這個工具）

【2】調整/proc回應引數

[root@localhost network-scripts]# vi /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@localhost network-scripts]# sysctl -p                    ####查看是否生效
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

【3】安裝httpd 掛載測驗頁

[root@localhost ~]# yum -y install httpd
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd
[root@localhost ~]# yum -y install nfs-utils
[root@localhost ~]# mount 192.168.100.24:/opt/51xue /var/www/html/
[root@localhost ~]# df -Th                       ####查看掛載情況
[root@localhost ~]# vi /etc/fstab
192.168.100.24:/opt/51xue /var/www/html nfs defaults,_netdev 0 0        ###開機自動掛載，注意格式對齊
[root@localhost ~]# systemctl start nfs
[root@localhost ~]# systemctl enable nfs

[root@localhost ~]# showmount -e 192.168.100.24        ####如果還沒發布，請到存盤服務器發布下，exportfs -rv（如果報錯就是配置出錯了）
Export list for 192.168.100.24:
/opt/52xue 192.168.100.0/24
/opt/51xue 192.168.100.0/24

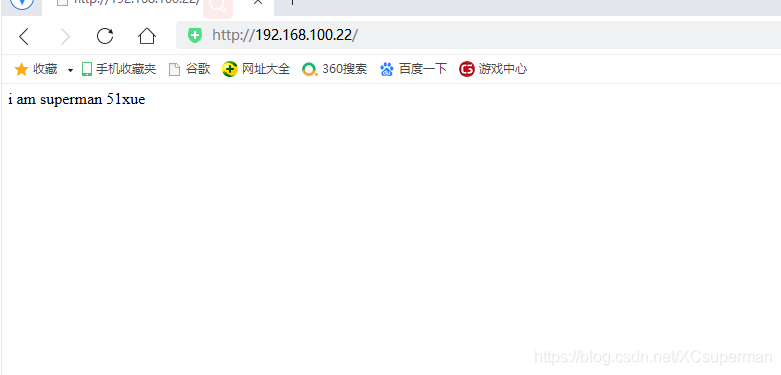

登錄192.168.100.22測驗網站是否正常

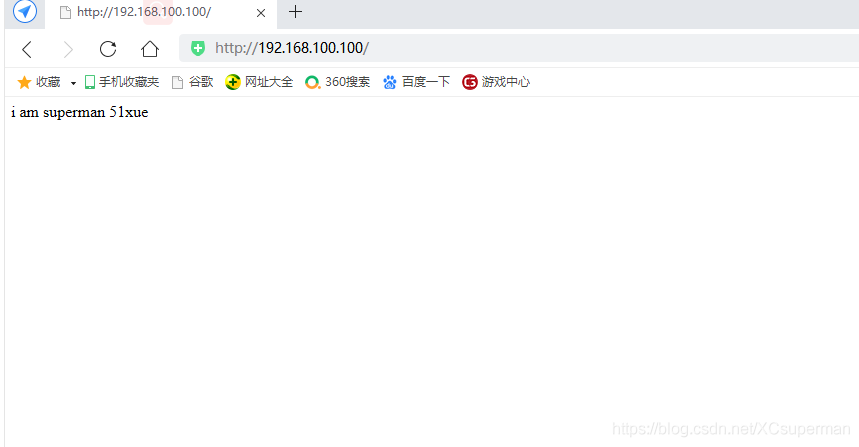

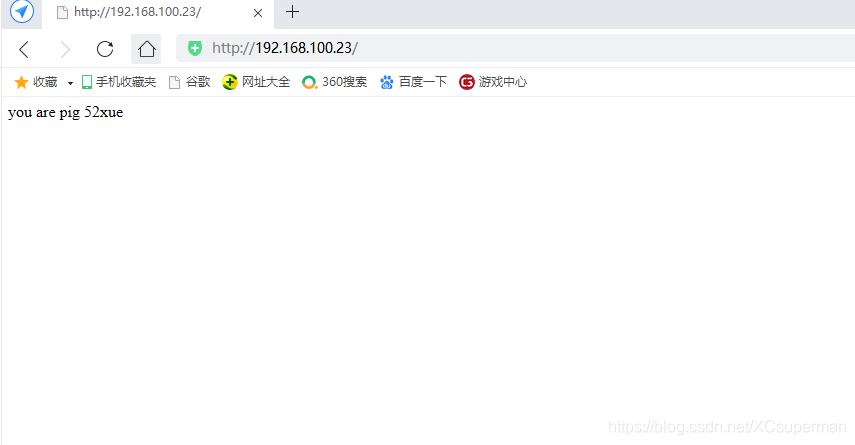

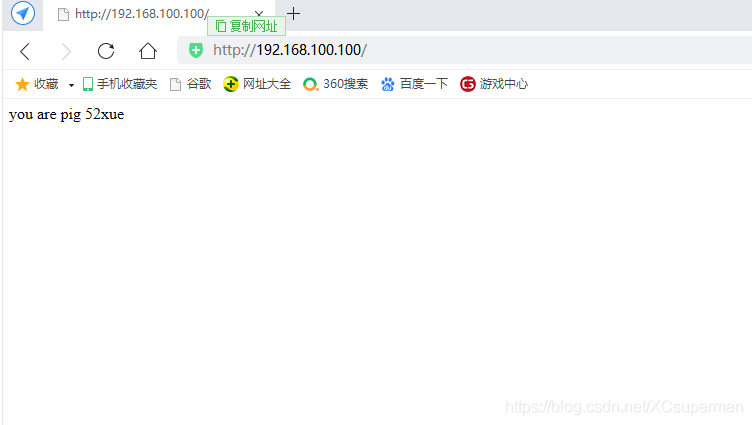

真機測驗：

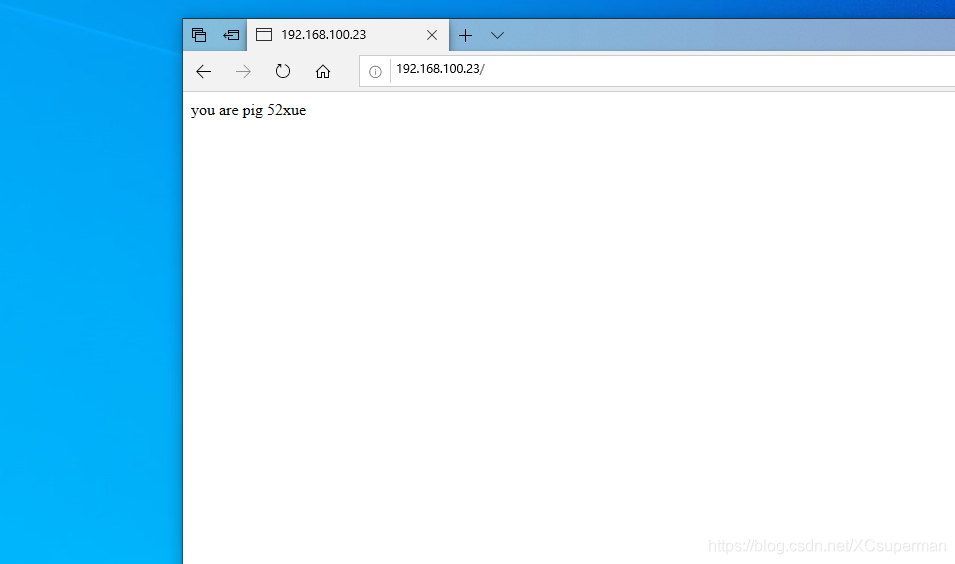

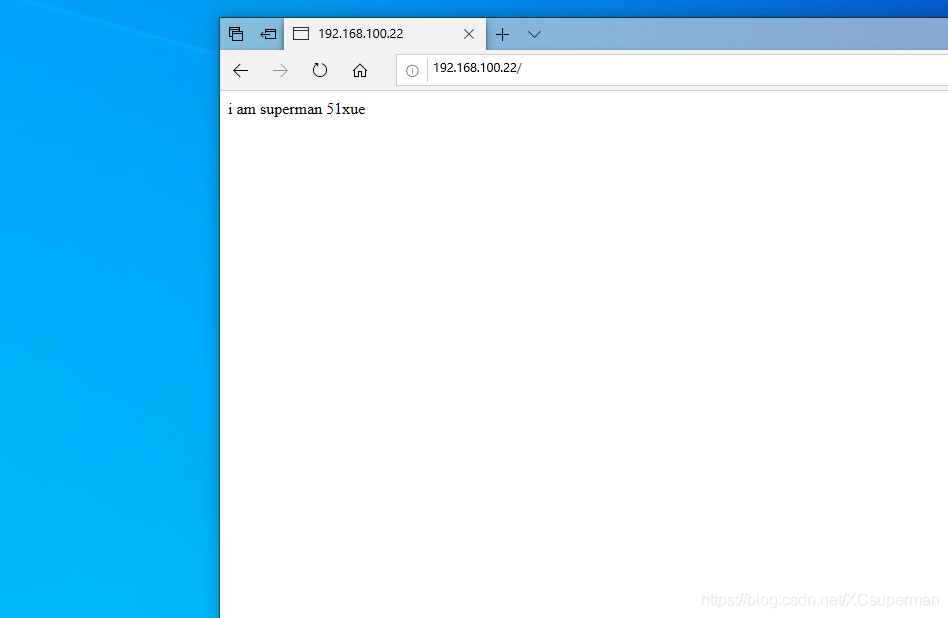

客戶機測驗：

配置節點服務器（192.168.100.23）

【1】配置虛擬IP地址

[root@localhost ~]# cd /etc/sysconfig/network-scripts/
[root@localhost network-scripts]# cp ifcfg-lo ifcfg-lo:0
[root@localhost network-scripts]# vi ifcfg-lo:0

DEVICE=lo:0
IPADDR=192.168.100.100
NETMASK=255.255.255.255
ONBOOT=yes

[root@localhost network-scripts]# ifup lo:0
[root@localhost network-scripts]# ip addr              ####我是最小化安裝
看看 lo:0 介面上設的IP是否出現

[root@localhost network-scripts]# vi /etc/rc.local
/sbin/route add -host 192.168.100.100 dev lo:0                ####在末尾添加

[root@localhost network-scripts]# route add -host 192.168.100.100 dev lo:0
（ -bash: route: command not found     #### 出現這個報錯就 yum -y install net-tools 安裝這個工具）

【2】調整/proc回應引數

[root@localhost network-scripts]# vi /etc/sysctl.conf

net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2

[root@localhost network-scripts]# sysctl -p                 ####查看是否生效

   ...............

【3】安裝httpd 掛載測驗頁

[root@localhost ~]# yum -y install httpd
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd
[root@localhost ~]# yum -y install nfs-utils
[root@localhost ~]# mount 192.168.100.24:/opt/52xue /var/www/html/
[root@localhost ~]# df -Th                       ####查看掛載情況
[root@localhost ~]# vi /etc/fstab
192.168.100.24:/opt/52xue /var/www/html nfs defaults,_netdev 0 0        ###開機自動掛載，注意格式對齊
[root@localhost ~]# systemctl start nfs
[root@localhost ~]# systemctl enable nfs

[root@localhost ~]# showmount -e 192.168.100.24
Export list for 192.168.100.24:
/opt/52xue 192.168.100.0/24
/opt/51xue 192.168.100.0/24
