W25Q128JV 128Mbit 串行Flash存盤器

1. 資訊

該存盤器先劃分為256個可擦除塊，每個塊可以劃分為16個扇區，每個扇區4KB，每個扇區可以劃分為16個頁，每頁256位元組，

即可以知道，共計65536可編程頁， 4096個扇區，256個塊，

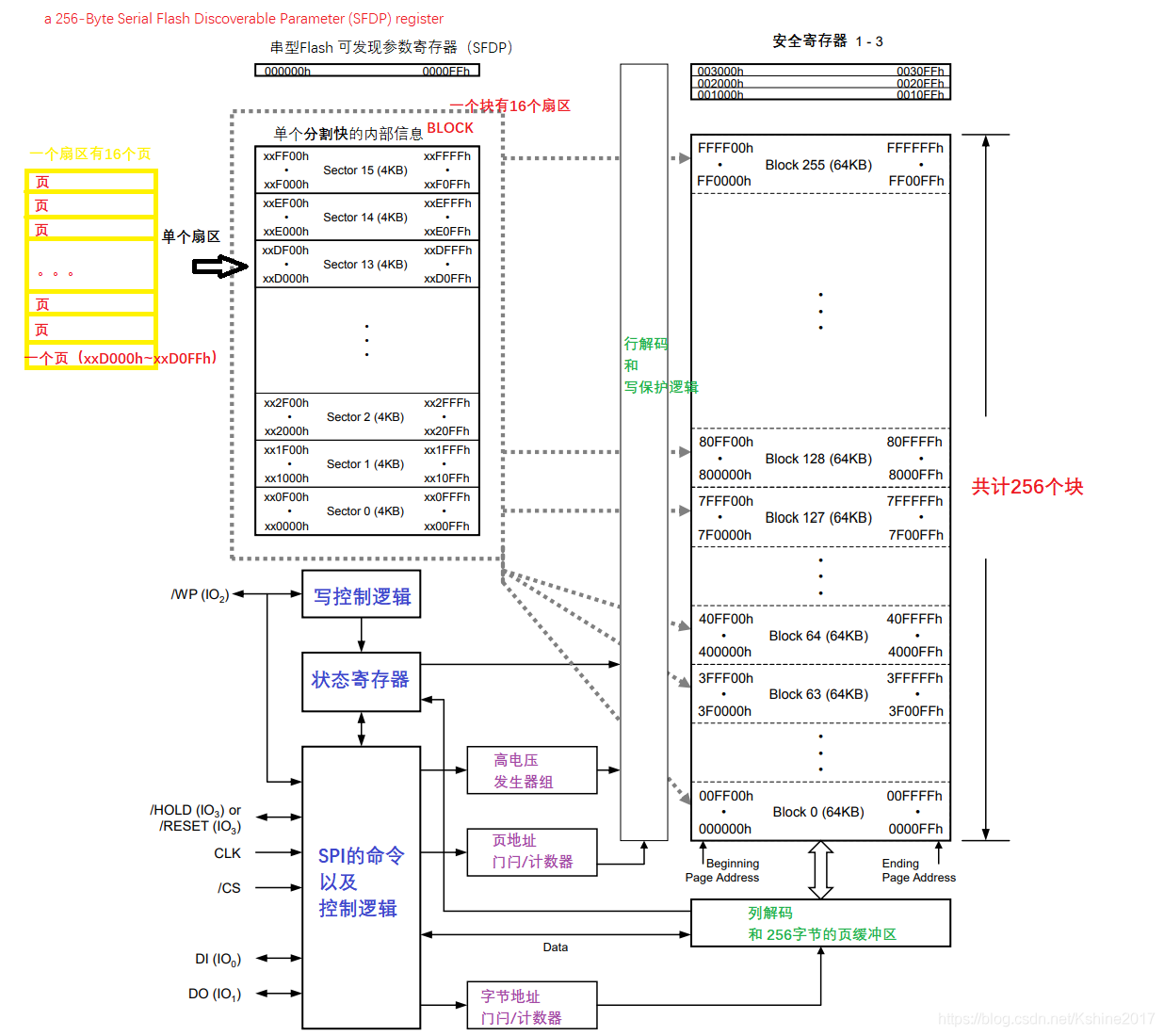

存盤框圖

2. 寫入資料

一次最多寫入256位元組，

3. 擦除資料

頁被擦除時，可以按照16頁一組（4KB的扇區大小），

或者按照128頁一組（32KB塊大小），

或者256頁一組（64KB塊），

或者整個芯片

4. SPI

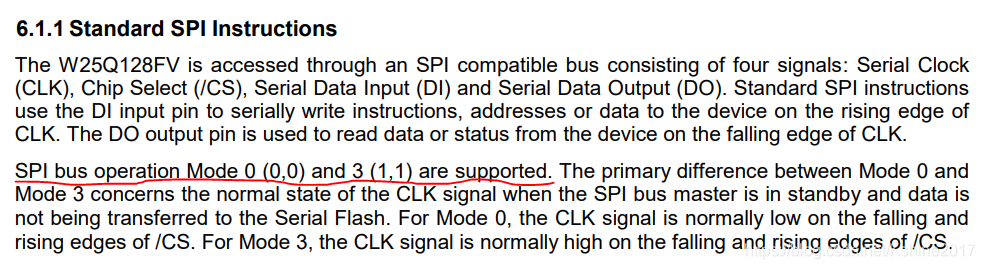

標準SPI通信（模式0和模式3），時鐘頻率133MHz，標準SPI指令使用DI輸入引腳在CLK的上升沿將指令，地址或資料串行寫入器件，DO輸出引腳用于在CLK的下降沿從器件讀取資料或狀態，

當SPI總線主機處于待機狀態且資料未傳輸至串行閃存時，模式0與模式3之間的主要區別在于CLK信號的正常狀態，

（1）對于模式0，CLK信號通常在/ CS的下降沿和上升沿為低電平，

（2）對于模式3，CLK信號通常在/ CS的下降沿和上升沿為高電平

5. 片選

SPI片選（/ CS）引腳啟用和禁用器件操作，

（1） / CS為高電平時，取消選擇器件，并且串行資料輸出（DO或IO0，IO1，IO2，IO3）引腳處于高阻態，取消選擇時，除非正在進行內部擦除，編程或寫入狀態暫存器周期，否則設備的功耗將處于待機狀態，

（2）將/ CS調低時，將選擇設備，功耗將增加到活動水平，并且可以將指令寫入設備或從設備讀取資料，

上電后，/ CS必須從高電平轉換為低電平，然后才能接受新指令，

/ CS輸入必須在加電和斷電時跟蹤VCC電源電平（請參見“寫保護”和圖58），

如果需要，可以使用/ CS引腳上的上拉電阻器來完成此操作，

6. 狀態和配置暫存器

W25Q128JV提供了三個狀態和配置暫存器，

【讀取狀態暫存器-1/2/3指令】可用于提供有關閃存陣列可用性的狀態，無論該設備是啟用寫操作還是禁用寫操作，寫保護狀態，Quad SPI設定，安全暫存器鎖定狀態，擦除/程式掛起狀態，輸出驅動器強度，上電，

【寫狀態暫存器指令】可用于配置設備寫保護功能，Quad SPI設定，安全暫存器OTP鎖定和輸出驅動器強度，對狀態暫存器的寫訪問由非易失性狀態暫存器保護位（SRL）的狀態，寫使能指令以及在標準/雙SPI操作期間控制

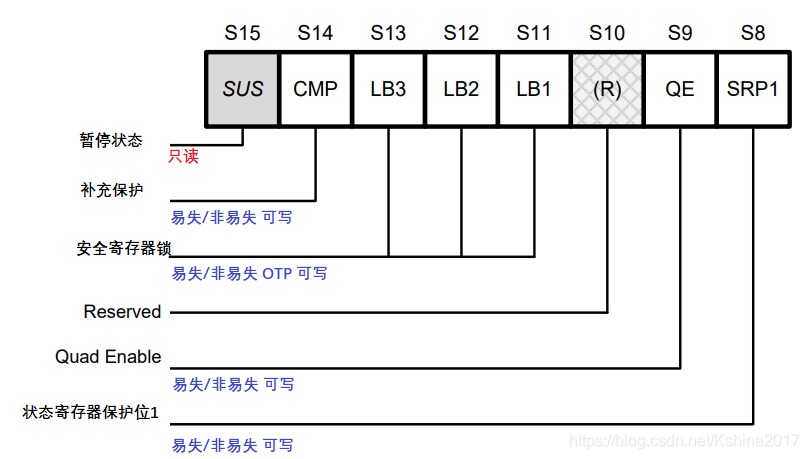

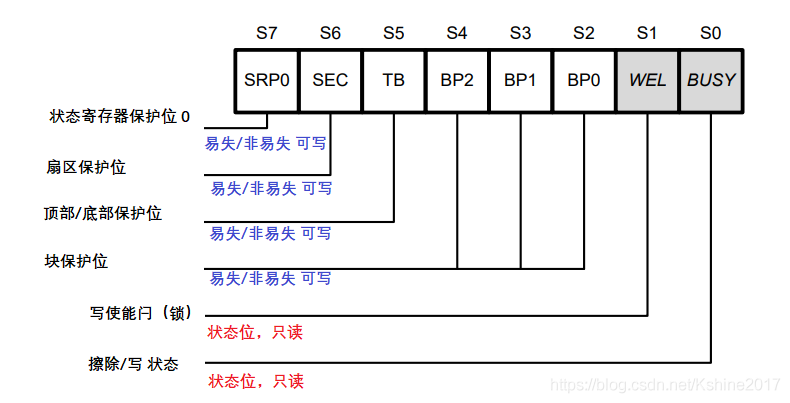

狀態暫存器1

狀態暫存器2

狀態暫存器3

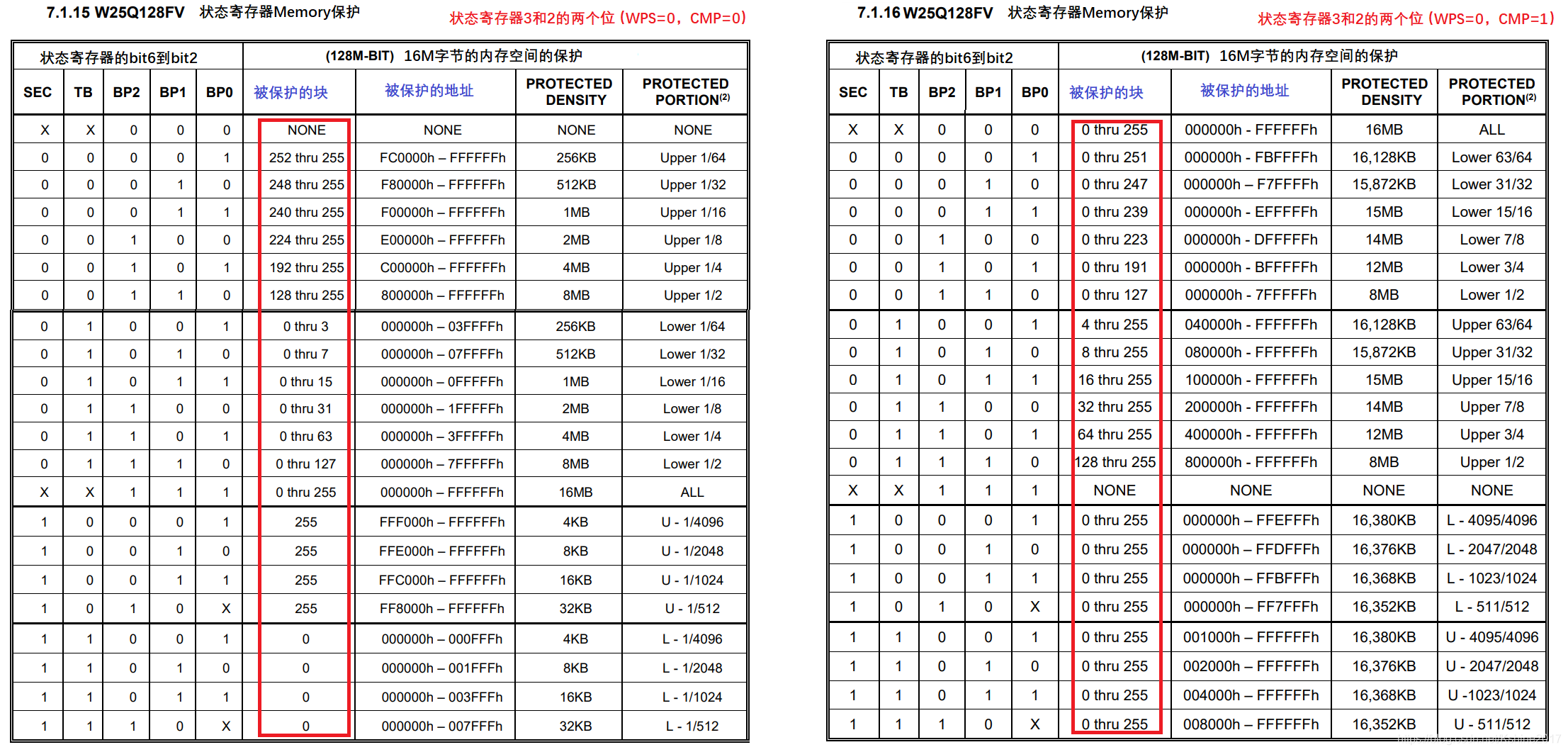

當擦除和撰寫的動作涉及到處于保護狀態的區域資料時，該命令會被忽略，

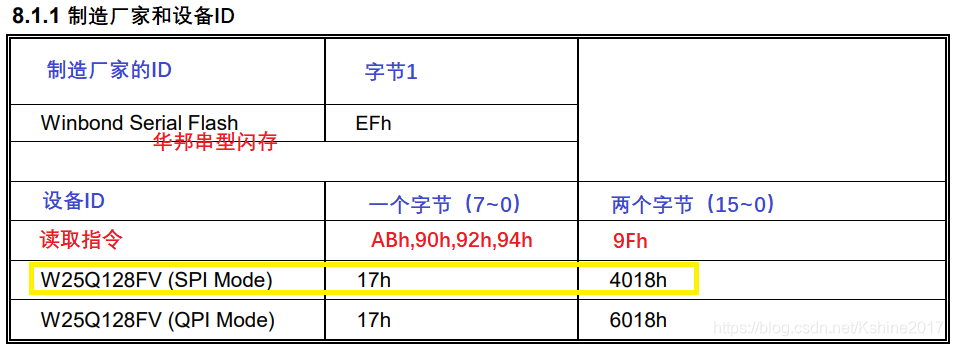

7. 制造商和設備ID

8. 指令集

略（稍后補充）

9. 代碼實作
