我所做的作業是為一個Sigma-delta調制器設計一個數字濾波器,該數字濾波器由CIC濾波器、補償濾波器和HB濾波器級聯組成。

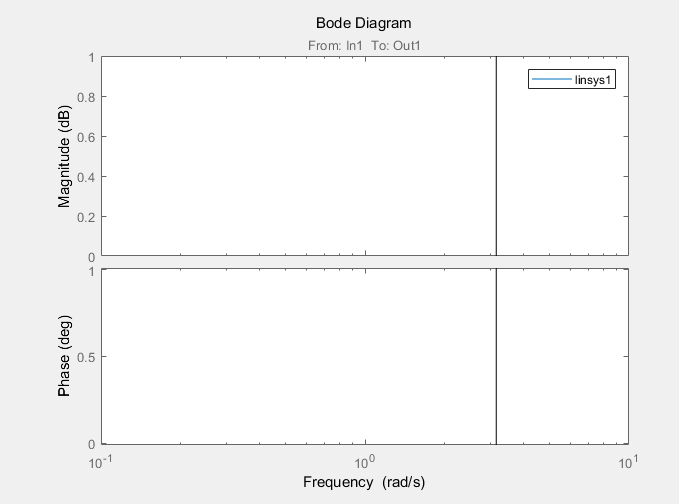

我在FDA中分別設計了三個濾波器并生成模塊放到simulink中,想觀測他們級聯后的幅頻回應(主要是想觀測補償濾波器的補償效果),但是使用linear analysis tool繪制出來的bode圖卻是一條垂直于橫軸的直線(如下圖)。

然后我觀測單個CIC濾波器的幅頻回應發現繪制出來也是一條垂直于橫軸的直線,但是在FDA中觀測波形正常,請問這個問題如何解決?是否我在設計或者仿真程序中操作有誤?
在此求助各位,感激不盡。

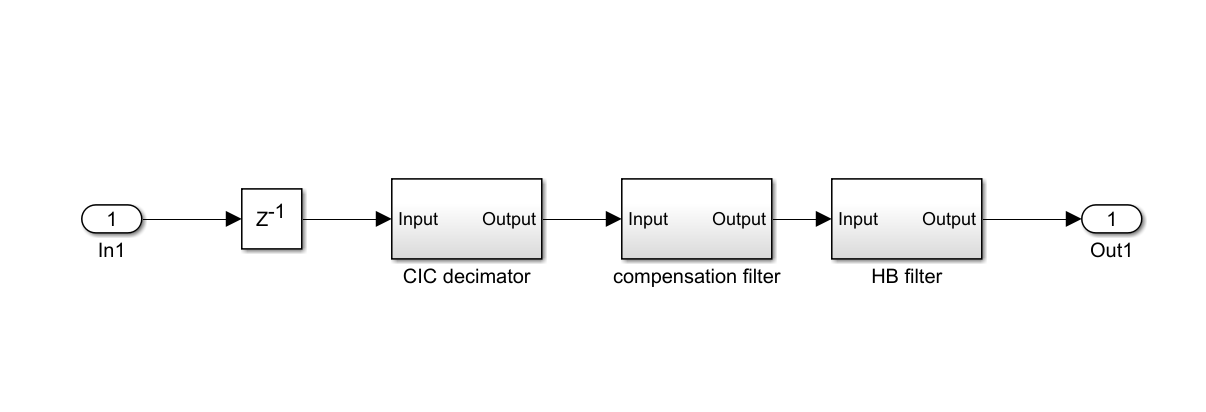

系統模塊結構圖如下

具體操作流程:
Analysis->control design->linear analysis...->analysis I/Os選擇root level I/Os->bode
