零. 概述
主要介紹下藍牙協議堆疊開發板跑傳統藍牙串口協議SPP AT指令以及上位機操作步驟，以及原理
一. 宣告

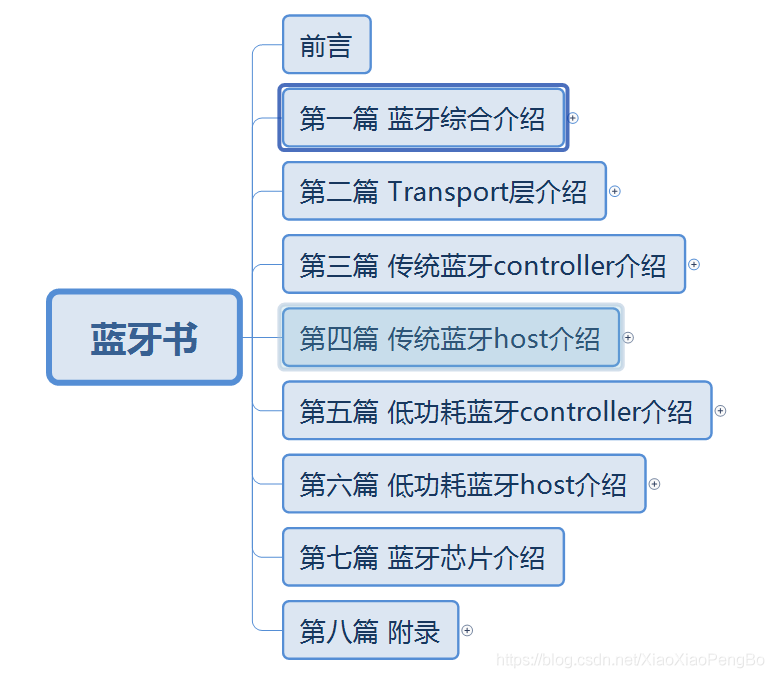

本專欄文章我們會以連載的方式持續更新，本專欄計劃更新內容如下：
第一篇:藍牙綜合介紹 ，主要介紹藍牙的一些概念，產生背景，發展軌跡，市面藍牙介紹，以及藍牙開發板介紹，
第二篇:Transport層介紹,主要介紹藍牙協議堆疊跟藍牙芯片之前的硬體傳輸協議,比如基于UART的H4,H5,BCSP，基于USB的H2等
第三篇:傳統藍牙controller介紹，主要介紹傳統藍牙芯片的介紹，包括射頻層（RF），基帶層（baseband），鏈路管理層（LMP）等
第四篇:傳統藍牙host介紹，主要介紹傳統藍牙的協議堆疊，比如HCI,L2CAP,SDP,RFCOMM,HFP,SPP,HID,AVDTP,AVCTP,A2DP,AVRCP,OBEX,PBAP,MAP等等一系列的協議吧，
第五篇：低功耗藍牙controller介紹，主要介紹低功耗藍牙芯片，包括物理層（PHY），鏈路層（LL）
第六篇：低功耗藍牙host介紹，低功耗藍牙協議堆疊的介紹，包括HCI,L2CAP,ATT,GATT,SM等
第七篇：藍牙芯片介紹，主要介紹一些藍牙芯片的初始化流程，基于HCI vendor command的擴展
第八篇：附錄，主要介紹以上常用名詞的介紹以及一些特殊流程的介紹等，

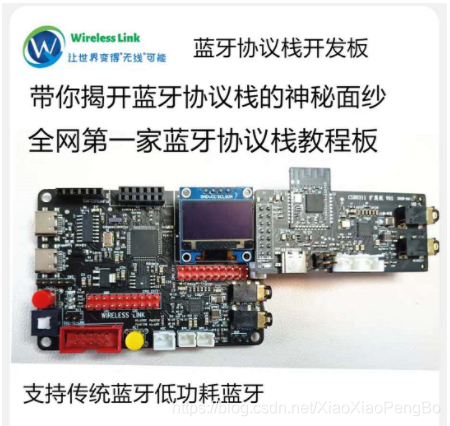

另外，開發板如下所示，對于想學習藍牙協議堆疊的最好人手一套，以便更好的學習藍牙協議堆疊，相信我，學完這一套視頻你將擁有修改任何協議堆疊的能力（比如Linux下的bluez，Android下的bluedroid），
-------------------------------------------------------------------------------------------------------------------------
CSDN學院鏈接（進入選擇你想要學習的課程）：https://edu.csdn.net/lecturer/5352?spm=1002.2001.3001.4144
藍牙交流扣扣群：970324688
Github代碼：https://github.com/sj15712795029/bluetooth_stack
入手開發板：https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-22329603896.18.5aeb41f973iStr&id=622836061708
藍牙學習目錄：https://blog.csdn.net/XiaoXiaoPengBo/article/details/107727900
--------------------------------------------------------------------------------------------------------------------------
二. STM32藍牙協議堆疊封裝使用AT command實作串口協議SPP的通信
使用步驟操作如下：
步驟 1）準備好代碼，從github下載下來最新的代碼（在上面有介紹Github連接）

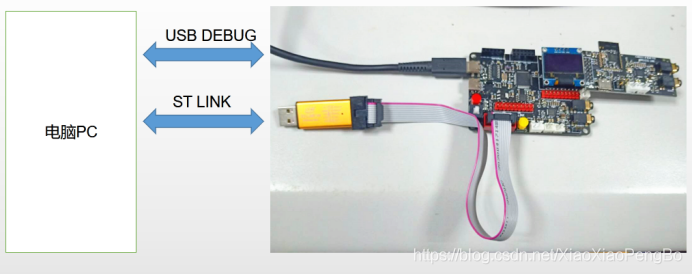

步驟 2）連接好硬體（把模組插好，ST-LINK接上，TYPE-C debug先接上，按下按鈕可以看到藍色電源等亮起）

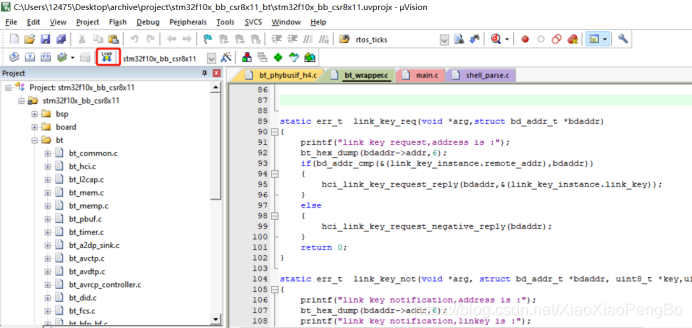

步驟 3）打開Keil工程檔案夾下的project\stm32f10x_bb_csr8x11_bt\stm32f10x_bb_csr8x11.uvprojx，配置SPP使能（在bt_config.h把PROFILE_SPP_ENABLE定義為1）
步驟4）編譯下載
此部分注意幾點：
- 下載需要ST-LINK驅動，我已經放在下載資料中的軟體工具檔案夾中
- STM32 F1的pack要有，我已經放在軟體工具檔案夾中的MDK下，沒有沒安裝過要安裝下，名字如下：

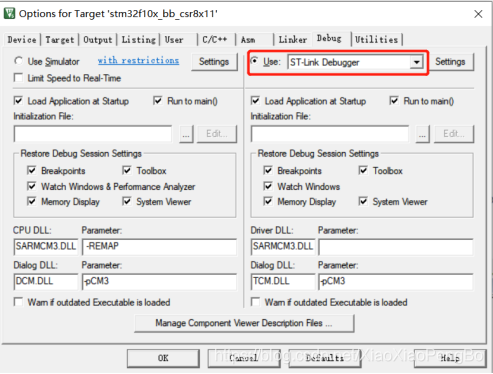

- 下載的debug要選ST-LINK

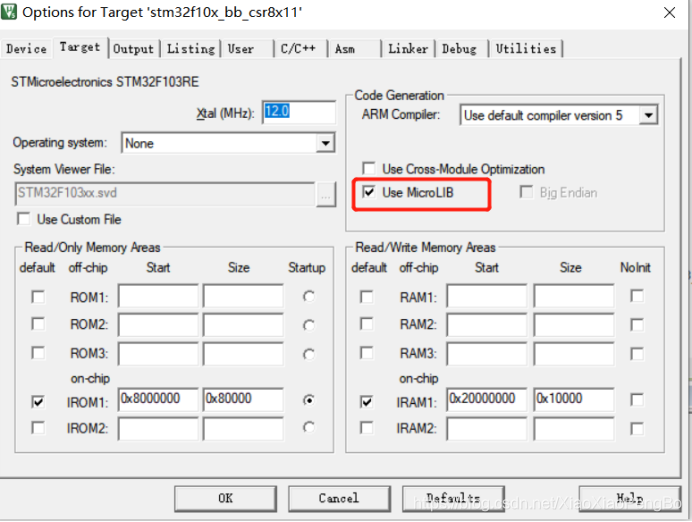

- 下載的時候要勾選Use micro lib

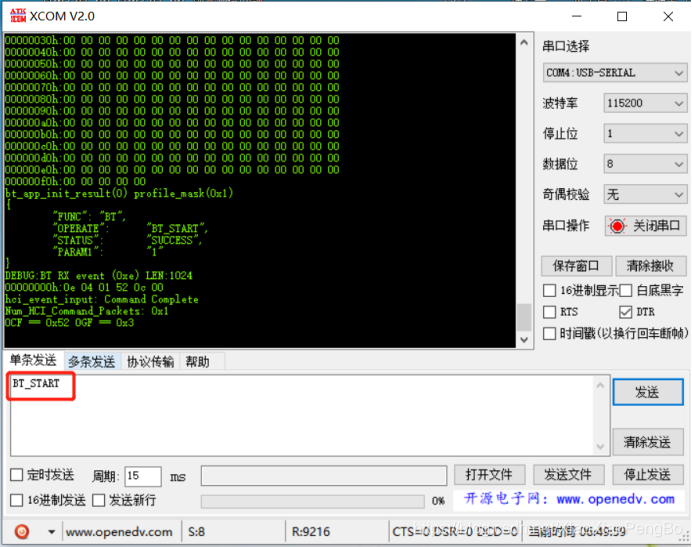

步驟6）打開串口工具（我用的是XCOM），然后做初始化動作，在發送串口敲BT_START，點擊發送,出來以下log就證明初始化通過了，接下來我們就準備開始測驗SPP（注意一點：不能勾選發送新行，否則會決議錯誤）
步驟6）使用手機的SPP軟體（在3-軟體工具\bt_spp_apk）來連接我們的開發板，連接成功如圖,然后敲SPP_SEND就可以發送固定字串（在代碼中寫死，你可以隨便來修改）,然后apk發送的資料我們也可以通過開發板接受到了
三.STM32藍牙協議堆疊使用上位機實作串口協議SPP的通信
上位機的使用前4步跟AT一樣，我們我們就直接來講第五步，
打開我們工程原始碼1-BLUETOOTH\mcu_bt_tool\mcu_bt_tool\mcu_bt_tool\bin\Debug中的mcu_bt_tool.exe，當然你也可以直接用VS2010打開工程

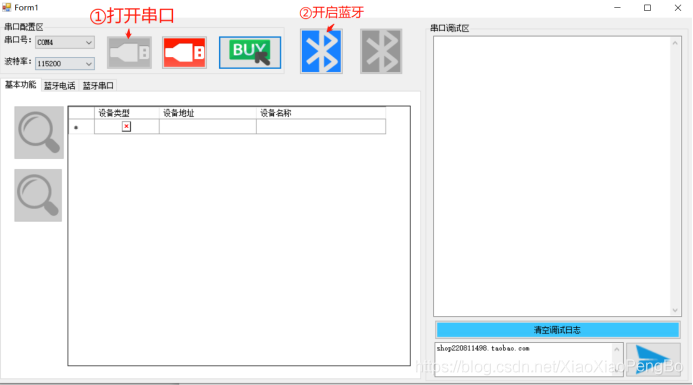

步驟5）打開上位機，開啟串口，開啟藍牙功能

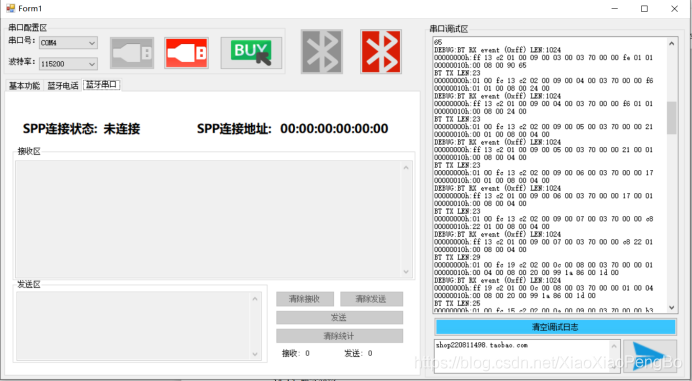

步驟6）進入藍牙串口界面，連接上后連接狀態跟連接地址以及空間都會可用，界面簡單易用，沒啥不懂的
另外：使用上位機的時候注意幾點：
① mcu_bt_tool.exe你如果想把可執行檔案拿到別的路徑單獨執行，那么必須要把Newtonsoft.Json.dll跟exe放在同一個路徑下，因為上位機是跟STM32用json溝通的
② 因為目前搜索是開啟的EIR，帶RSSI的，所以他會重復性上來同一個設備，我沒做根據同一個藍牙地址做顯示過濾，如果有興趣的人可以加上這一塊
四. 串口工具AT command以及上位機實作搜索的原理
https://blog.csdn.net/XiaoXiaoPengBo/article/details/108414679
原理在以上鏈接的第四小節
