3、 實驗步驟
配置交換機sw1
sw1(config)#vlan 10
sw1(config)#int vlan 10
sw1(config-if)#ip add 192.168.10.1 255.255.255.0
sw1(config-if)#no shut
sw1(config-if)#int fa0/10
sw1(config-if)#switchport mode access
sw1(config-if)#switchport access vlan 10
sw1(config)#int fa0/24
sw1(config-if)#switchport trunk encapsulation dot1q
sw1(config-if)#switchport mode trunk
sw1(config)#ip default-gateway 192.168.10.2
sw1(config)#ip dhcp pool vlan4
sw1(dhcp-config)#network 192.168.4.0 255.255.255.0
sw1(dhcp-config)#default-router 192.168.4.1
sw1(dhcp-config)#dns-server 211.138.180.2
sw1(config)#ip dhcp pool vlan5
sw1(dhcp-config)#network 192.168.5.0 255.255.255.0
sw1(dhcp-config)#default-router 192.168.5.1
sw1(dhcp-config)#dns-server 211.138.180.2
sw1(config)#ip dhcp excluded-address 192.168.4.1 192.168.4.10
sw1(config)#ip dhcp excluded-address 192.168.5.1 192.168.5.10
配置配置交換機sw2
sw2(config)#vlan 4
sw2(config)#vlan 5
sw2(config)#vlan 10
sw2(config)#int vlan 10
sw2(config-if)#ip add 192.168.10.2 255.255.255.0
sw2(config-if)#no shut
sw2(config)#int vlan 4
sw2(config-if)#ip add 192.168.4.1 255.255.255.0
sw2(config-if)#no shut
sw2(config)#int vlan 5
sw2(config-if)#ip add 192.168.5.1 255.255.255.0
sw2(config-if)#no shut
sw2(config)#int fa0/10
sw2(config-if)#switchport mode access
sw2(config-if)#switchport access vlan 10
sw2(config)#int fa0/24
sw2(config-if)#switchport trunk encapsulation dot1q
sw2(config-if)#switchport mode trunk
sw2(config)#int fa0/4
sw2(config-if)#switchport mode access
sw2(config-if)#switchport access vlan 4
sw2(config)#int fa0/5
sw2(config-if)#switchport mode access
sw2(config-if)#switchport access vlan 5
sw2(config)#int vlan 4
sw2(config-if)#ip helper-address 192.168.10.1
sw2(config)#int vlan 5
sw2(config-if)#ip helper-address 192.168.10.1

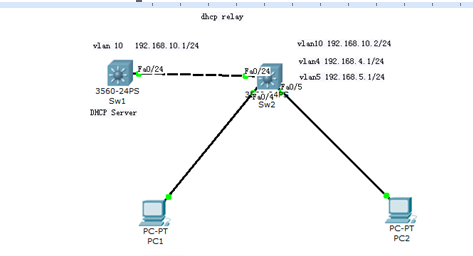

思科PACKET 模擬器 兩個3650交換機
想問下vlan 10有什么.我按以上打上了.PC還是不能自動獲取IP
uj5u.com熱心網友回復：
SW2埠沒有開啟portfast功能呢個uj5u.com熱心網友回復：
sw1和sw2沒開ip routingSW2開ip routing沒什么好說的，不開不能路由。
但是SW1為什么需要開我暫時沒想明白，但測驗的結果確實是SW1必須也得開。也有可能是模擬器的BUG。
方便的話，用GNS再驗證一下吧
uj5u.com熱心網友回復：
為什么SW1 也要開啟路由呢uj5u.com熱心網友回復：
我記得做relay的時候，dhcp之后的幾個報文都是從dhcp server直接發到dhcp client的，所以server端要有client網段的路由。不開路由，用default-gateway配一下網關，應該一樣的。uj5u.com熱心網友回復：
這是因為PacketTracer只是一個模擬器，它也會有BUG，開GNS驗證一下很難嗎？uj5u.com熱心網友回復：
這是一個有難度的問題uj5u.com熱心網友回復：
開路由試一下,uj5u.com熱心網友回復：
dhcp relay server回的報文是直接回到客戶端的網段的，按道理default gateway是可以作業的，但有bug也很正常，建議在sw1上ping 192.168.4.1或5.1。如果不通，dhcp肯定不作業。uj5u.com熱心網友回復：
對了，看一下ip routing是否打開，如果要default gateway作業的話，必須no ip routing.轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/127814.html
