Review系列筆記不考慮完整，用于復習
本節重點：功率計算、受控源、基爾霍夫定律、等效法
復習提綱
- 1. 元件約束
- 電流和電壓
- 參考方向、關聯參考方向與功率( ? \ast ?)
- 理想獨立源
- 受控電源( ? \ast ?)
- 2. 拓撲約束
- 基爾霍夫定律的應用( ? \ast ?)
- 3. 電阻等效
- 疑難
- 不重要
1. 元件約束
電流和電壓
電流強度：
i
=
d
q
d
t
i=\frac{\mathrm dq}{\mathrm dt}
i=dtdq?
單位為安培，注意區別mA和
μ
\mathrm{\mu}
μA
常用的 φ \varphi φ是電位，
參考方向、關聯參考方向與功率( ? \ast ?)
相當于力學中的假設法，正同負反，
沒有標出時電流從左到右從上到下，電壓上正下負、左正右負（遵循一定的規則）
關聯吸能，非關聯放能，
前者的功率為：
P
=
u
i
P=ui
P=ui
理想獨立源
以電壓源為例
理想：無內阻，電流由外路決定
獨立：電壓由電源本身決定
受控電源( ? \ast ?)

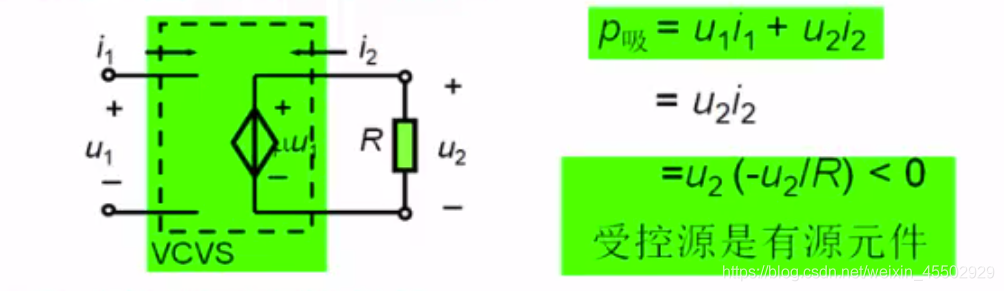

- 注意常見的受控等效元件，
- 受控源是二埠元件，二埠元件埠處的元件為非關聯參考方向，
2. 拓撲約束
加上拓撲約束之后基本上就可以求出一大部分題目了，
基爾霍夫定律的應用( ? \ast ?)
容易和運放二階動態電路等綜合
-

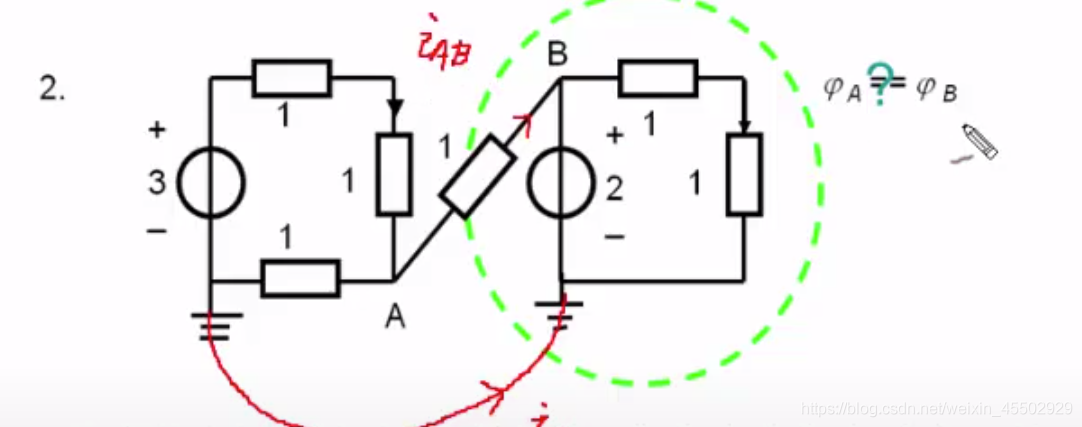

兩個網路只有一條支路相連，則此支路上無電流，
易錯：這個并非是所說的僅有一條支路相連，因為接地相當于多了一條導線，
例題
- KCL盡量不直連電壓源，KVL盡量不直連電流源，電壓源多考慮對所處回路使用KVL，否則KCL
- 方程不夠找受控源
3. 電阻等效
建立在戴維南的基礎上，進行等效變換，詳細討論見Part 3
對于一個埠進行電阻等效變換，我們不能將當前埠視作開路，其余見博文：電阻和電源的等效變換
疑難
不重要
電流連續性方程的推導（已經解決P43）
