1. 簡單拓撲描述

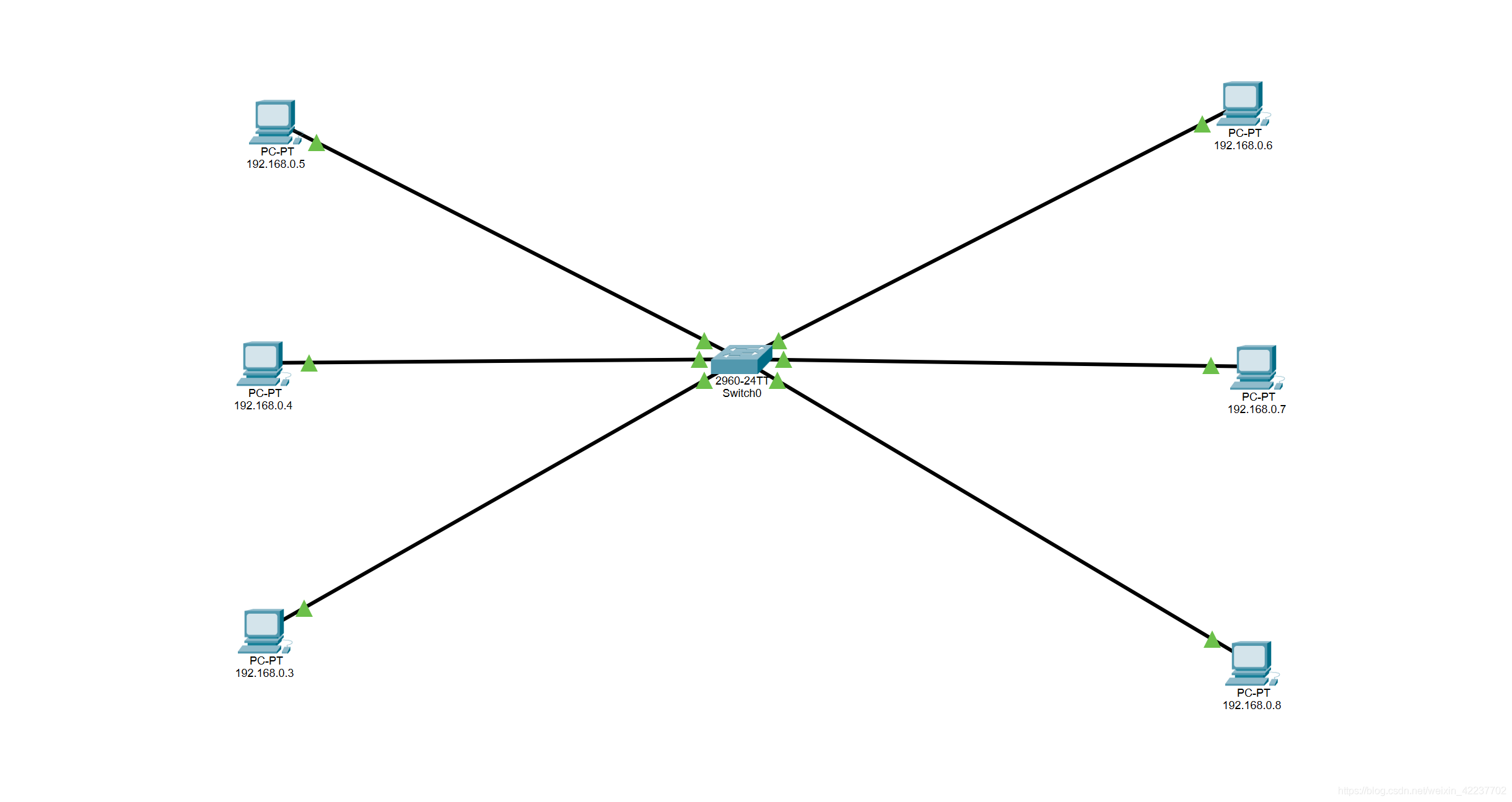

六臺計算機直連一個臺交換機，構成一個簡單的星型拓撲
2. 網路設備-交換機的自學習
交換機的自學習：交換機在二層轉發幀，通過學習幀的源mac地址，會在內部建立一張MAC地址表，也可以稱為FDB(轉發資料庫)，當交換機的一個埠收到一個幀，如果幀的源MAC地址，不在表中，會新增一條表項(vlan—mac—type—port), 然后再看目的mac地址，如果是廣播地址(ff-ff-ff-ff-ff-ff)或者不在表中(不包括接收埠)，就廣播幀，如果找到對應的表項，就從對應的埠轉發出去，
vlan可以先不用在意，這個是給配置虛擬局域網用的，默認都是1，
3. ping實驗(本地無ARP快取)

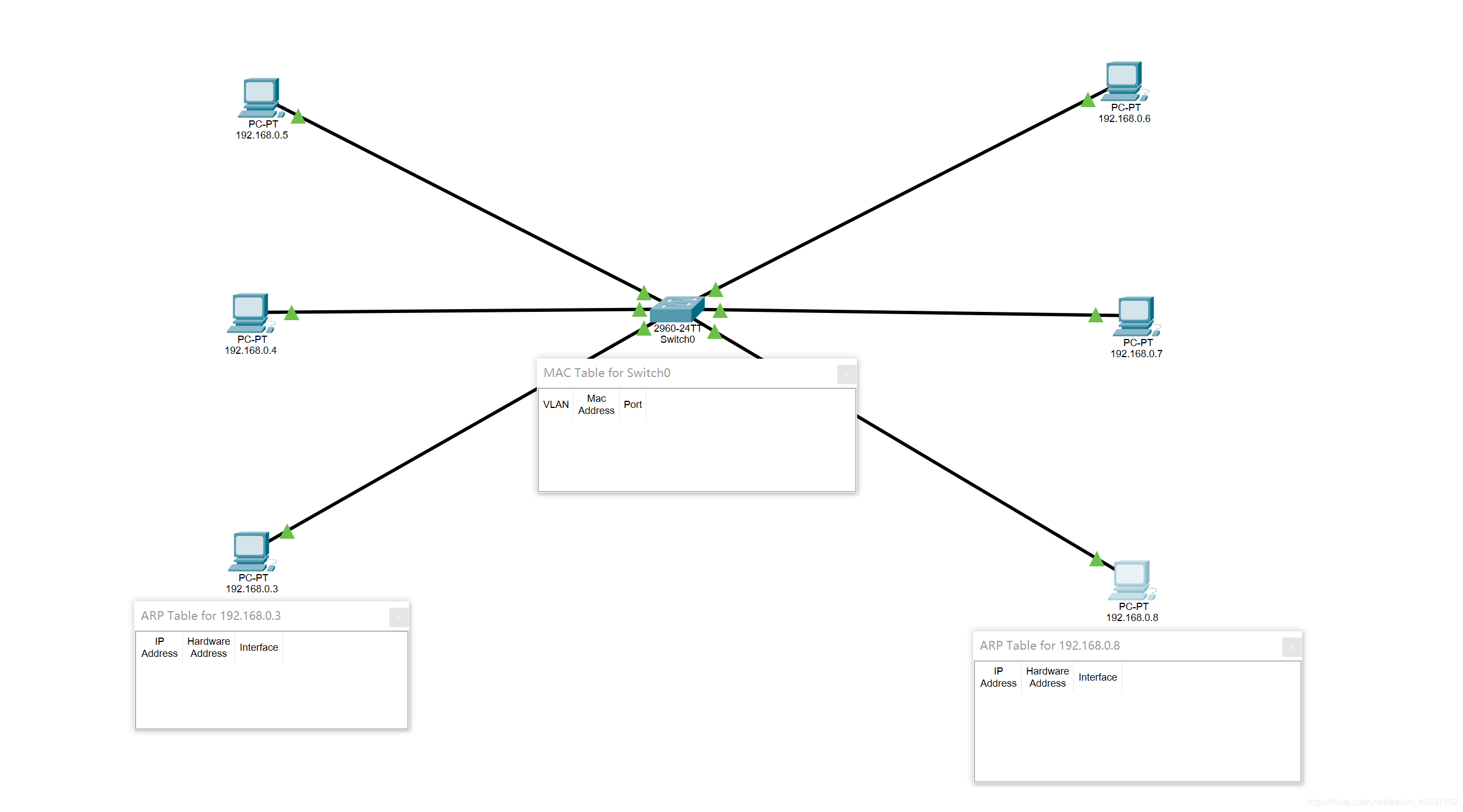

從上圖可以看到，192.168.0.3和192.168.0.8這兩臺計算機的ARP快取表都是空的，交換機的MAC地址表也是空的
接下來我將在 192.168.0.3 這臺計算機上 ping 192.168.0.8計算機，看看會發生什么
- 生成ICMP資料包(ping的原理就是發送ICMP資料包，回顯請求8/0 回顯回應0/0，不知道的自行補課)

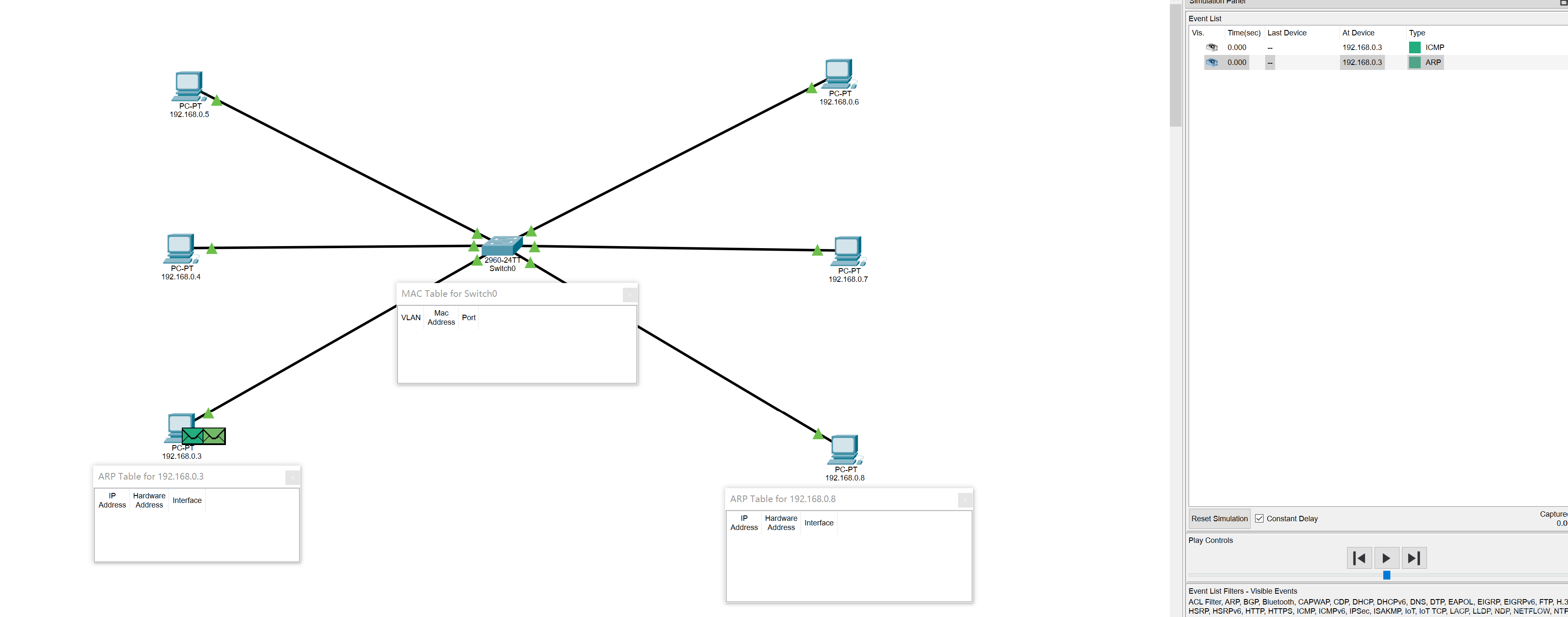

192.168.0.3生成ICMP資料包，準備封裝成幀時，發現本地ARP快取表沒有 192.168.0.8的對應表項，就先準備通過ARP請求，記錄192.168.0.8的mac地址
ARP請求是廣播，ARP回應是單播

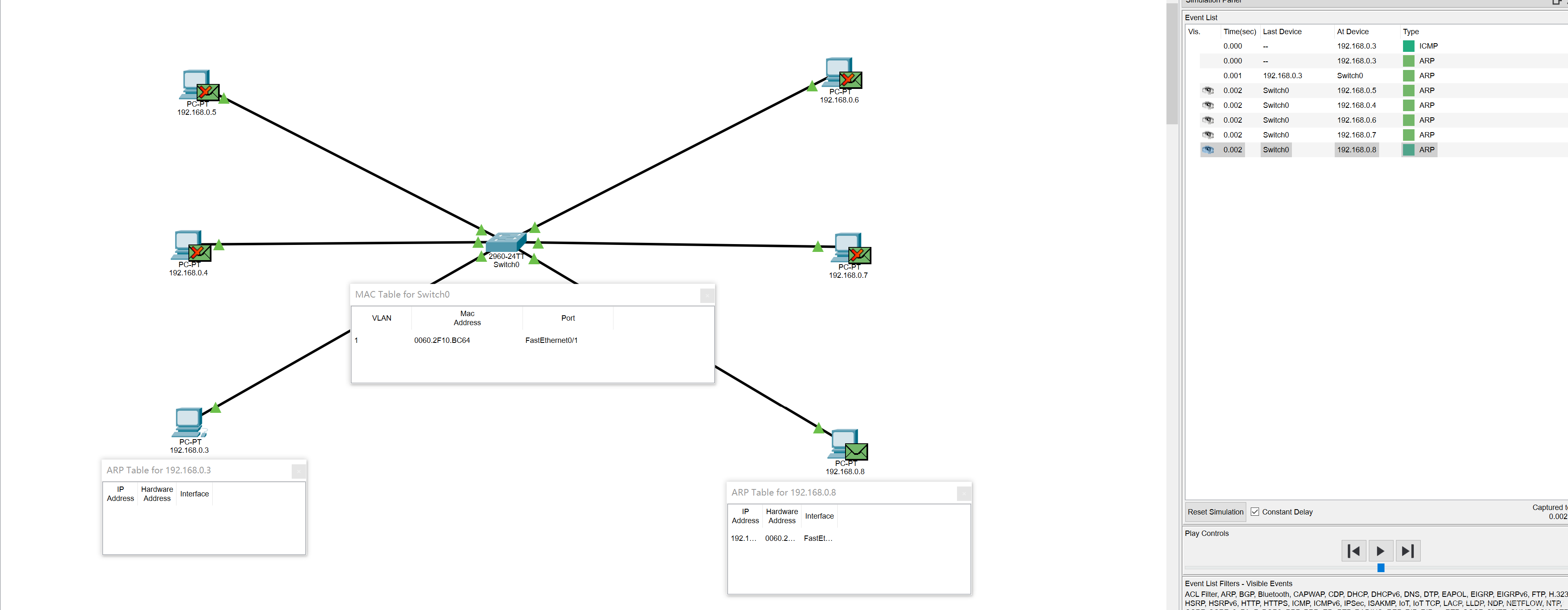

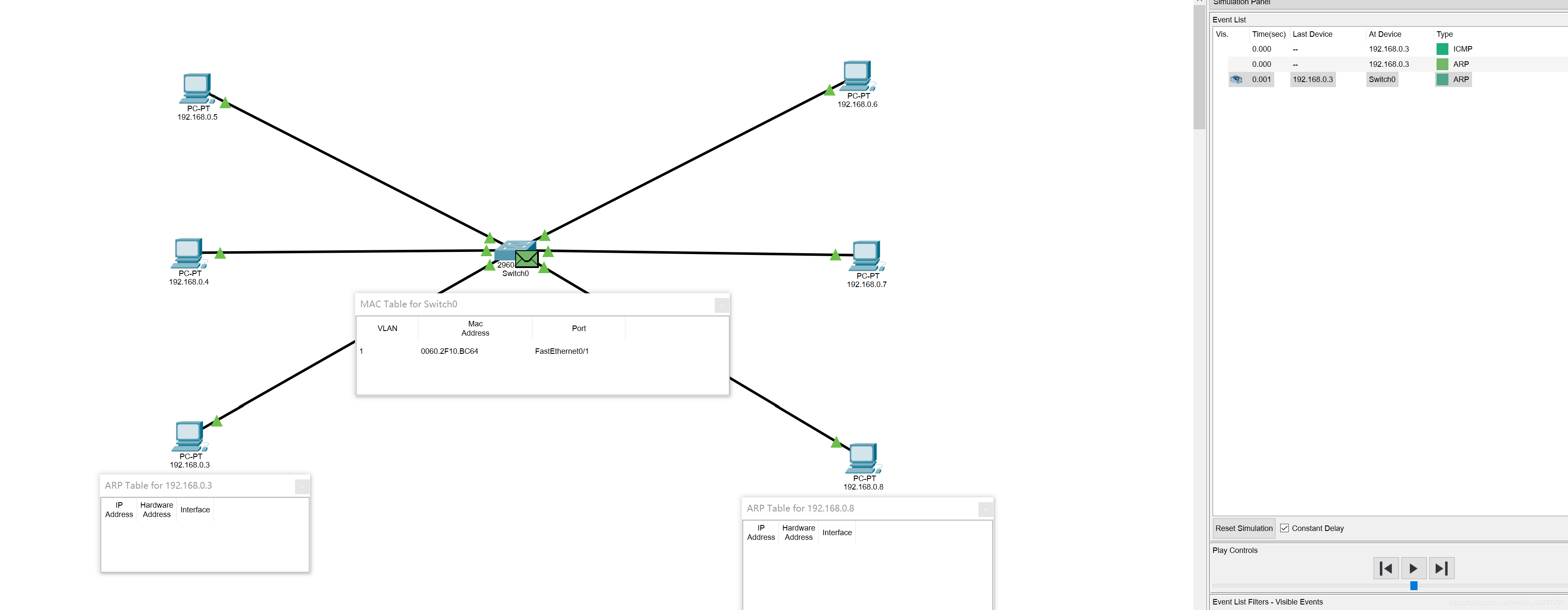

當ARP資料包到達交換機，交換機先新增了一個表項，然后發現目的mac地址是 ff-ff-ff-ff-ff-ff，是個廣播地址，會將其從除了接受埠之外，全部泛洪出去

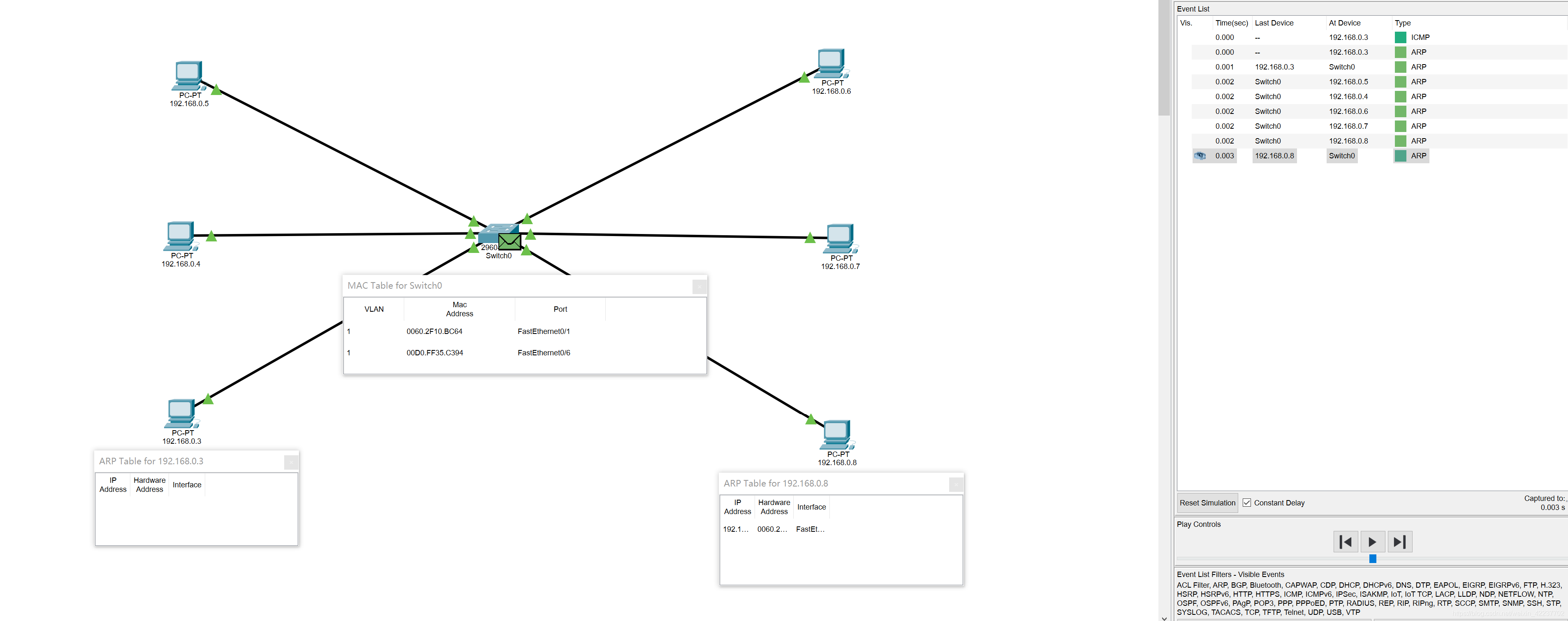

從圖中可以清晰的看出來，除了192.168.0.8之外，其他4臺計算機，都將192.168.0.3發送的ARP資料包丟棄，因為 192.168.0.3就是想知道192.168.0.8的mac地址呀，所以只有192.168.0.8會對其回應，
注意： 192.168.0.8在自己的ARP快取表新增了一個192.168.0.3的表項，快取了它的mac地址（）arp資料包里會有發送方的ip和mac地址

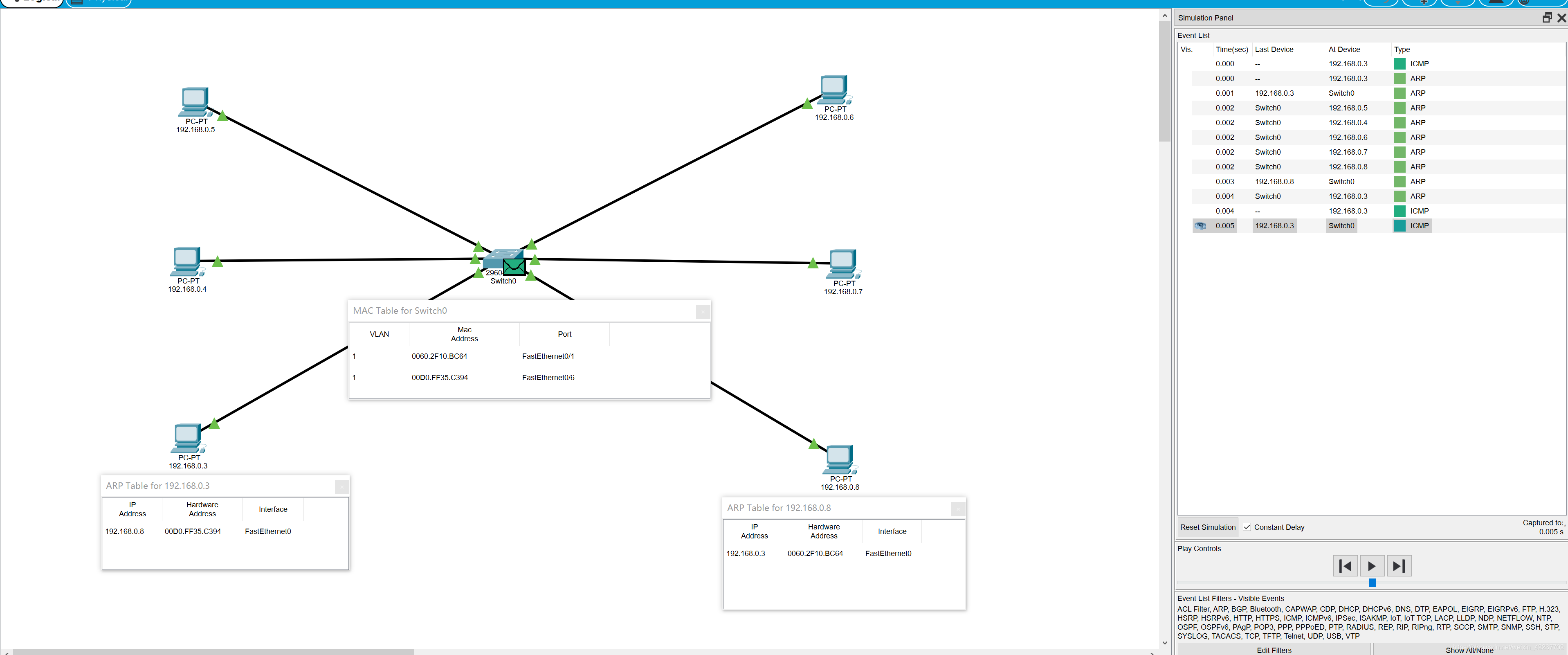

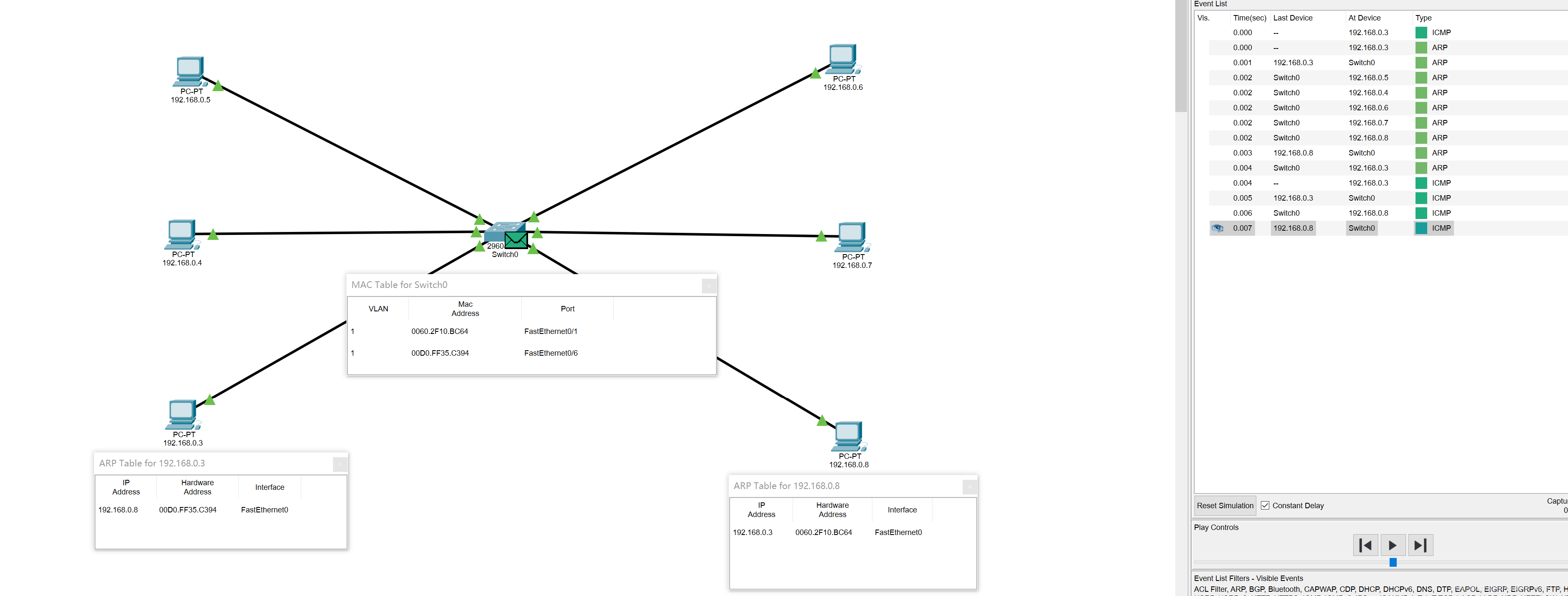

當192.168.0.8進行ARP回應時，ARP資料包又到了交換機，交換機有學了一個mac地址，它又建了一個表項，此時交換機有兩條表項了，并且此時知道了該從哪個埠轉發

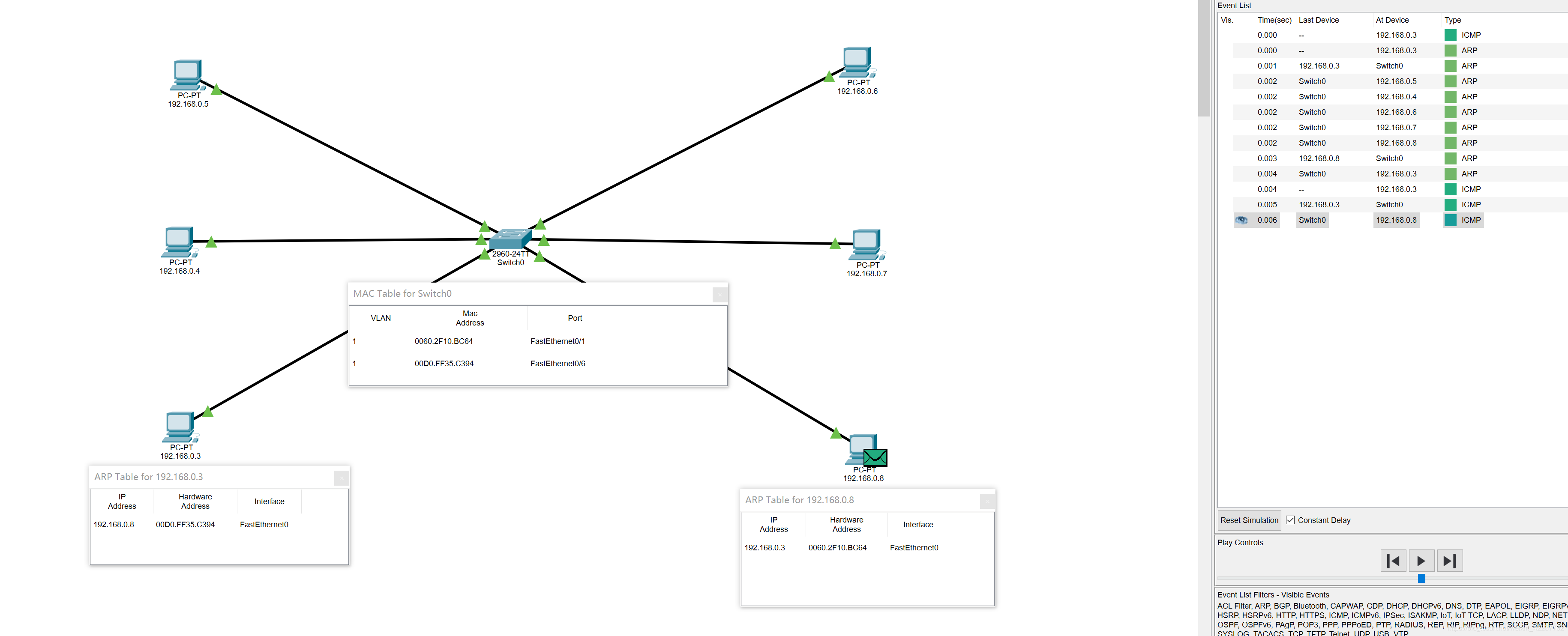

當192.168.0.3收到這個ARP回應，也在自己的ARP快取表里快取了192.168.0.8的mac地址

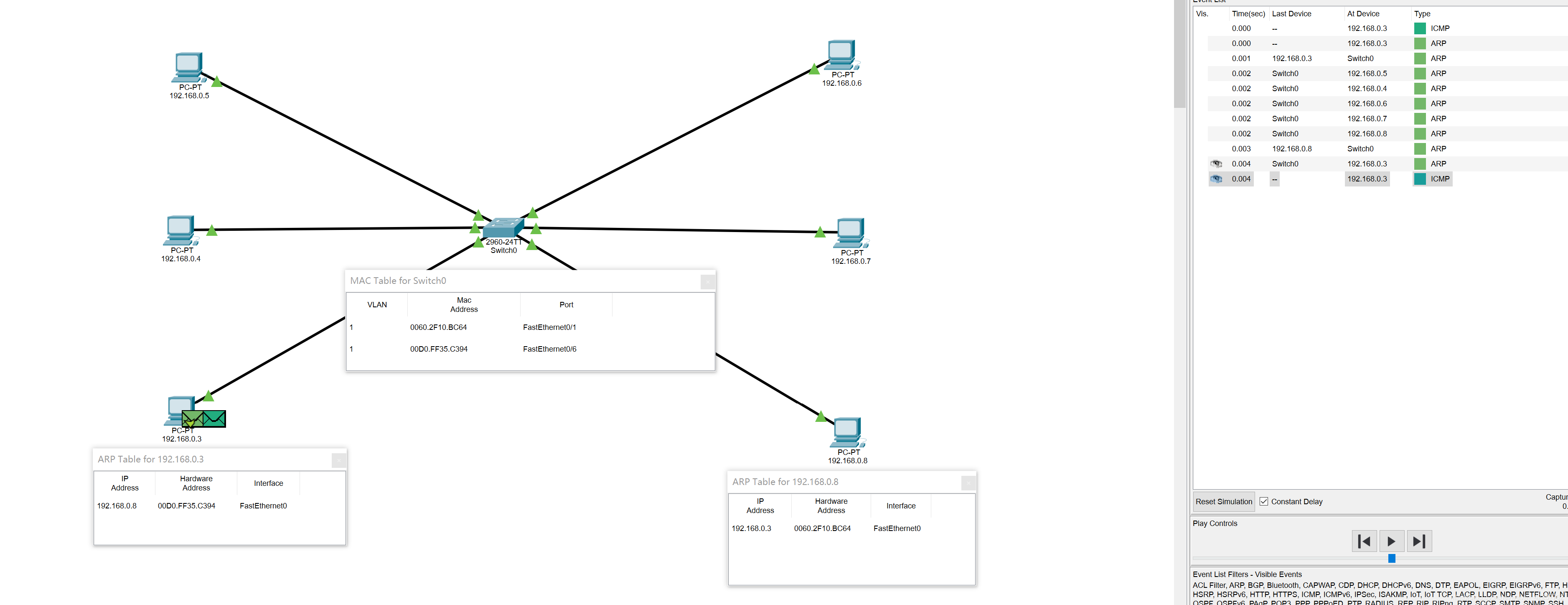

接下來，192.168.0.3終于可以發生ICMP了

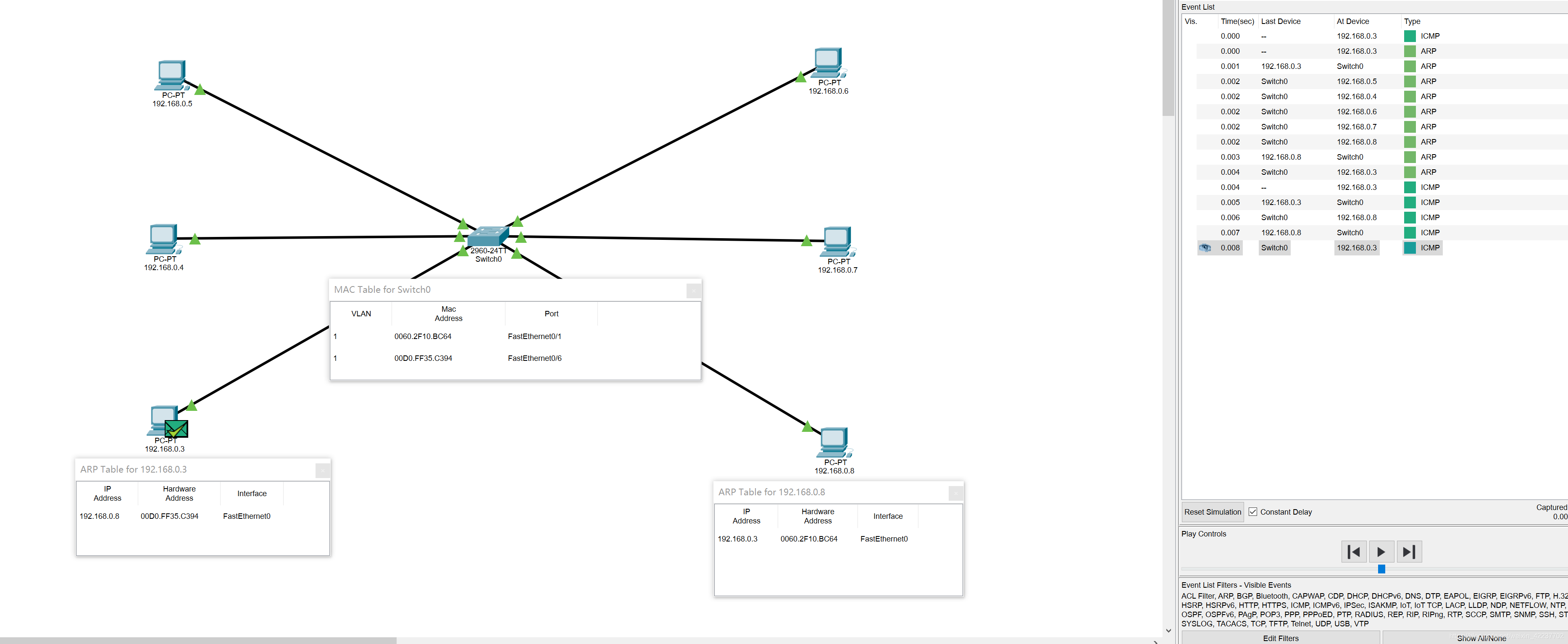

可以看到ping成功了
