前言

一 ：consul 理論介紹

consul是HashiCorp公司推出使用go語言撰寫的開源工具，用于實作分布式系統的服務發現與配置

1.1consul具有如下特性：

1、consul支持健康檢查，允許存盤鍵值對

2、一致性協議采用Raft演算法，用來保證服務的高可用

3、成員管理和訊息廣播采用GOSSIP協議，支持ACL訪問控制

4、方便部署，與Docker等輕量級容器可無縫配合

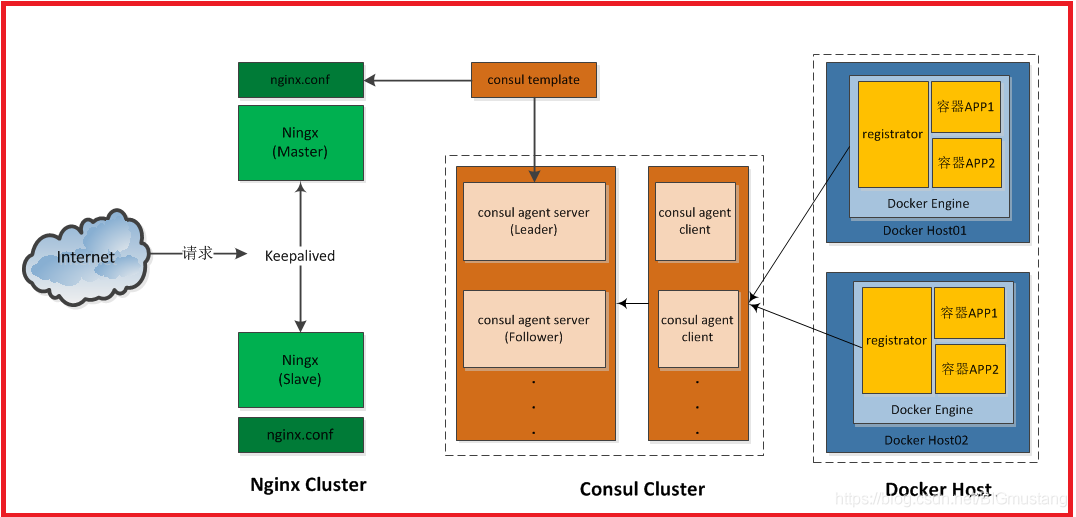

1.2：基于nginx和consul構建高可用及自動發現的Docker服務架構

上方拓撲圖是基于Docker完成的，然后將consul、consul template、registrator和nginx組裝成一個值得信任且可擴展的服務框架，此架構可以靈活的、不需要重啟任何服務、不需要重寫任何配置的添加和移除服務

拓撲圖解釋

consul template：組態檔模板

registrator：注冊機制

consul server：consul服務

例如：當后方增加了一個容器時，容器會注冊registrator，registrator發現增加了一個容器的時候，會通知consul server要更新，consul server使用consul template模板更新

二 ：Docker consul自動發現服務架構的構建

1、每個提供服務的節點上都要部署和運行consul的agent

2、consul agent有兩種運行模式：server和client

3、server和client只是consul集群層面的區分，與搭建在cluster之上的應用服務無關
4、兩個節點都安裝Docker-ce，注意防火墻不要關閉，
5、在代理服務器上部署consul

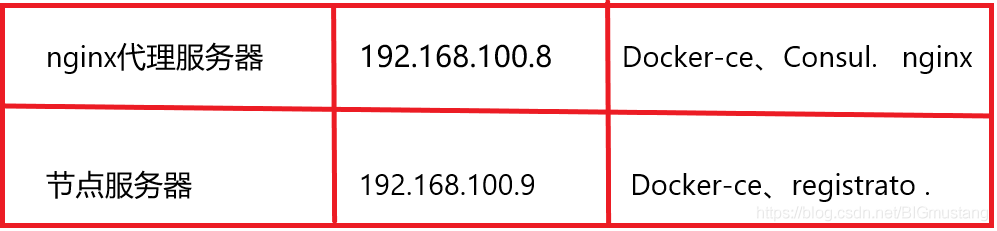

主機 IP地址 需要安裝的軟體

三 . 具體配置：

3.1 環境部署

安裝環境

[root@server 11 ~]# yum install -y yum-utils device-mapper-persistent-data lvm2

設定阿里云鏡像

yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
已加載插件：fastestmirror, langpacks
adding repo from: https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo
grabbing file https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo to /etc/yum.repos.d/docker-ce.repo
repo saved to /etc/yum.repos.d/docker-ce.repo


[root@server 11 ~]# vim /etc/sysctl/conf
net.ipv4.ip_forward=1

優化

開啟路由功能

 vim /etc/sysctl.conf
net.ipv4.ip_forward=1
[root@server 11 ~]# sysctl -p
net.ipv4.ip_forward = 1

加速優化 阿里云鏡像加速

sudo mkdir -p /etc/docker
sudo tee /etc/docker/daemon.json <<-'EOF'
 {
"registry-mirrors": ["https://******.mirror.aliyuncs.com"]
 }
EOF
 sudo systemctl daemon-reload

準備軟體包

下載安裝docker

[root@server 11 ~]# yum install -y docker-ce

sudo systemctl restart docker

3.2 代理服務器安裝相關軟體

安裝 軟體   docker-compose
 chmod +x docker-compose
cp -p docker-compose  /usr/local/bin/
[root@docker2 compose_nginx]# yum install tree -y

部署consul

[root@pc-8 dockersoft]# ls
consul_0.9.2_linux_amd64.zip            debian-7.0-x86-minimal.tar.gz
consul-template_0.19.3_linux_amd64.zip  docker-compose
mkdir -r /root/consul
cp consul_0.9.2_linux_amd64.zip /root/consul/
cd /root/consul/
unzip consul_0.9.2_linux_amd64.zip
mv consul /usr/bin

安裝consul
[root@pc-8 bin]#
 consul agent \
-server \          //服務功能'
-bootstrap \      //參與選舉'
-ui \                      //提供web界面'
-data-dir=/var/lib/consul-data \              //提供一個代理存盤資料目錄'
-bind=192.168.100.8 \            //系結本地地址'
-client=0.0.0.0 \       監控的地址，所有網段
-node=consul-server01 &> /var/log/consul.log &    //定義節點名稱，日志混合輸出到log，并且放到后臺運行'
[1] 77128

consul常用操作查看命令

consul members	'//查看集群資訊'

consul info |grep leader	'//查看管理資訊'
curl 127.0.0.1:8500/v1/status/peers '/查看集群server成員'

curl 127.0.0.1:8500/v1/status/leaders '//查看集群Raf leader'

curl 127.0.0.1:8500/v1/catalog/services '//查看注冊的所有服務'

curl 127.0.0.1:8500/v1/catalog/nginx '//查看nginx服務的資訊'

curl 127.0.0.1:8500/v1/catalog/nodes   '//集群節點詳細資訊'

關閉規則，不能關閉防火墻

setenforce 0
iptables -F 清空規則

3.3節點服務器操作

節點服務器安裝 registrator 容器

docker run -d \
--name=registrator \      '//定義容器名稱'
--net=host \                                    '定義網路'
-v /var/run/docker.sock:/tmp/docker.sock \     '指定資料卷，存盤資訊'
--restart=always \
gliderlabs/registrator:latest \                          '定義鏡像'
-ip=192.168.100.9 \                                      '指定本地地址
 consul://192.168.100.8:8500                          '指定consul管理節點地址、埠'

在節點創建容器進行測驗：

docker run -itd -p:83:80 --name test-01 -h test01 nginx
docker run -itd -p:84:80 --name  test-02 -h test02  nginx
docker run -itd -p:88:80 --name test-03  -h test03 httpd
docker run -itd -p:89:80 --name test-04 -h test04 httpd

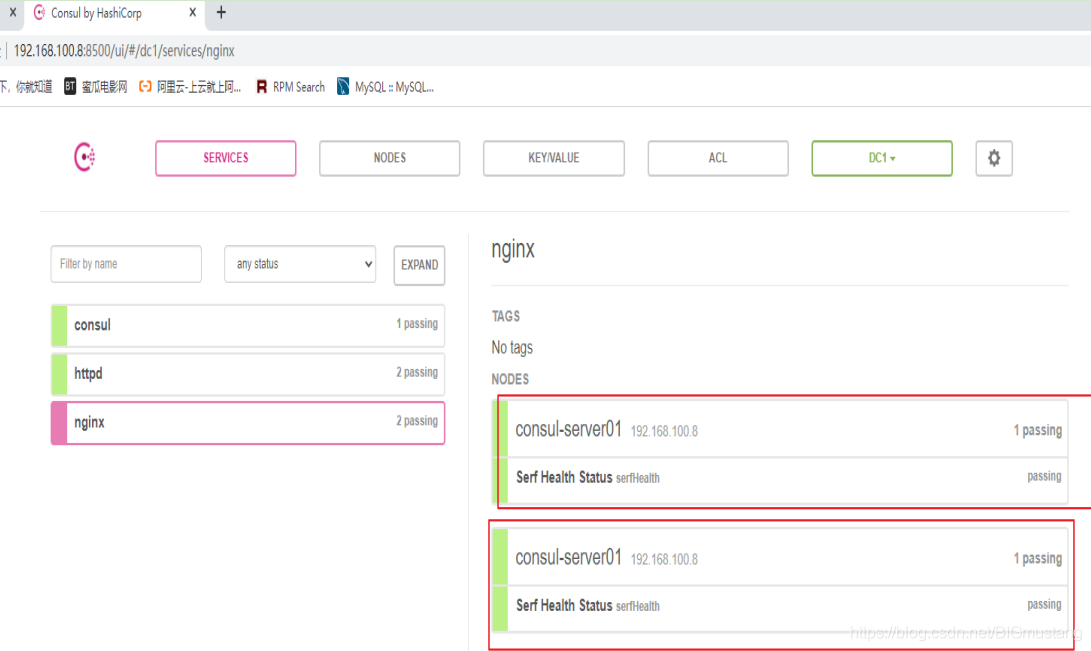

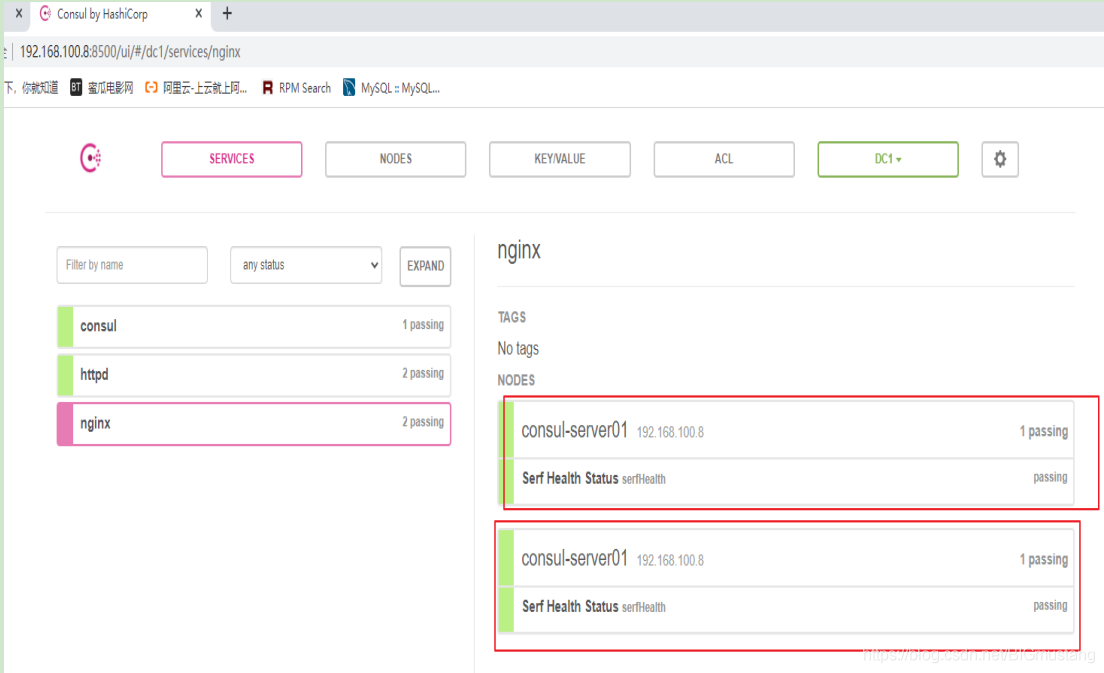

3.4 宿主機可訪問 192.168.100.8:8500 測驗

3.5 代理服務器原始碼編譯安裝Nginx

yum -y install gcc \
gcc-c++ \
make \
pcre-devel \
expat-devel \
perl \
zlib-devel \
pcre
[root@localhost nginx-1.12.2]# tar -zxvf nginx-1.12.2.tar.gz
[root@localhost LNMP]# cd nginx-1.12.2/
[root@localhost nginx-1.12.2]# useradd -M -s /sbin/nologin nginx
./configure \
--prefix=/usr/local/nginx \
--user=nginx \
--group=nginx \
--with-http_stub_status_module

[root@localhost nginx-1.12.2]# make && make install
[root@localhost nginx-1.12.2]# ln -s /usr/local/nginx/sbin/nginx /usr/local/sbin/

3.6 代理服務器安裝 consul-template

compose-template介紹

compose-template是一個守護行程，用于實時查詢consul集群資訊
并且運維人員可以在consul服務器上，定制任意的模板，生成組態檔
compose可以查詢consul中的服務目錄、key、key-values等
這種強大的抽象功能和查詢語言模板使得consul-template特別適合動態的創建組態檔，也就是自動化增加服務

例如：創建apache/nginx proxy balacers、haproxy backends

代理服務器 安裝consul-template，準備模板檔案

[root@pc-8 dockersoft]# ls
consul_0.9.2_linux_amd64.zip            debian-7.0-x86-minimal.tar.gz
consul-template_0.19.3_linux_amd64.zip  docker-compose
[root@pc-8 dockersoft]# unzip consul-template_0.19.3_linux_amd64.zip
Archive:  consul-template_0.19.3_linux_amd64.zip
  inflating: consul-template
[root@pc-8 dockersoft]# ls
consul_0.9.2_linux_amd64.zip  consul-template_0.19.3_linux_amd64.zip  docker-compose
consul-template               debian-7.0-x86-minimal.tar.gz
[root@pc-8 dockersoft]# cp -p consul
consul_0.9.2_linux_amd64.zip            consul-template_0.19.3_linux_amd64.zip
consul-template
[root@pc-8 dockersoft]# cp -p consul
consul_0.9.2_linux_amd64.zip            consul-template_0.19.3_linux_amd64.zip
consul-template
[root@pc-8 dockersoft]# cp -p consul-template /usr/local/bin/

編輯 template nginx 模板檔案

此模板用于nginx反向代理模板

nginx.ctmpl跟nginx沒有直接關系，

consul是docker的一種自動管理機制

nginx.ctmpl中的引數以變數的形式寫入


[root@pc-8 dockersoft]# vim /root/consul/nginx.ctmpl

upstream http_backend {
  {{range service "nginx"}}               // 根據鏡像名過濾包含nginx 的 地址和埠
   server {{.Address}}:{{.Port}};
   {{end}}
}
server {                                          // 反向代理
  listen 83;
  server_name localhost 192.168.100.8;
  access_log /var/log/nginx/nginx-access.log;
  index index.html index.php;
  location / {
    proxy_set_header HOST $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header Client-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_pass http://http_backend;
   }
}

修改nginx 配置

[root@pc-8 dockersoft]# vim /usr/local/nginx/conf/nginx.conf
http {
    include       mime.types;
    include   vhost/*.conf;     添加組態檔路徑可識別
    default_type  application/octet-stream;


創建虛擬主機目錄
[root@pc-8 dockersoft]# mkdir /usr/local/nginx/conf/vhost
創建日志檔案目錄
[root@pc-8 dockersoft]# mkdir /var/log/nginx


[root@pc-8 dockersoft]# /usr/local/nginx/sbin/nginx
[root@pc-8 dockersoft]# netstat -ntap

代理服務器 啟動 template

//指定模板路徑，/consul/nginx.ctmpl，生成到/usr/locla/nginx/conf/vhost/sha.conf，然后多載nginx -s reload'
接下來會進入監控狀態
consul-template -consul-addr 192.168.100.8:8500 \
-template "/root/consul/nginx.ctmpl:/usr/local/nginx/conf/vhost/sha.conf:/usr/local/nginx/sbin/nginx -s reload" \
--log-level=info

3.7 這時開一臺終端 ，查看組態檔,發現配置以及自動寫入

[root@pc-8 vhost]# cat sha.conf
upstream http_backend {

   server 192.168.100.9:83;

   server 192.168.100.9:84;

}

server {
  listen 83;
  server_name localhost 192.168.100.8;
  access_log /var/log/nginx/nginx-access.log;
  index index.html index.php;
  location / {
    proxy_set_header HOST $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header Client-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_pass http://http_backend;
   }
}

3.8 然后訪問測驗，檢查日志，發現在輪詢訪問容器節點

訪問 192.168.100.8:83

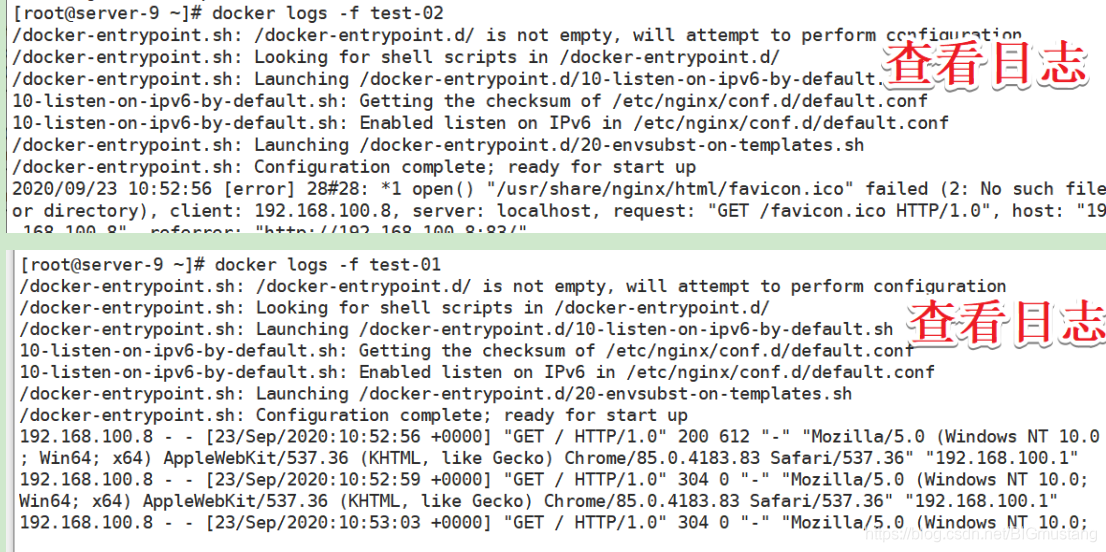

利用 docker logs -f test2 查看容器 test2 日志

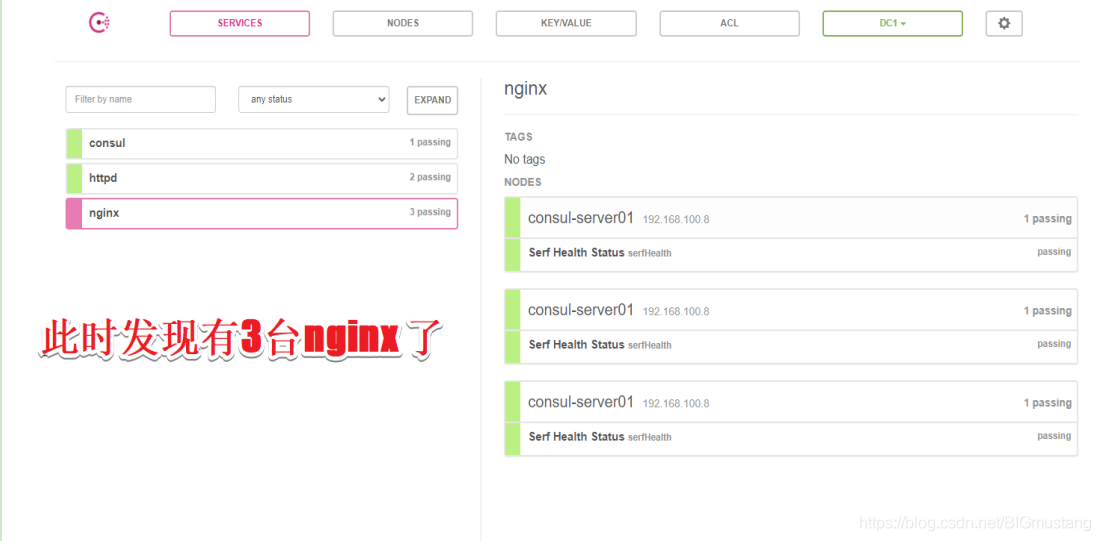

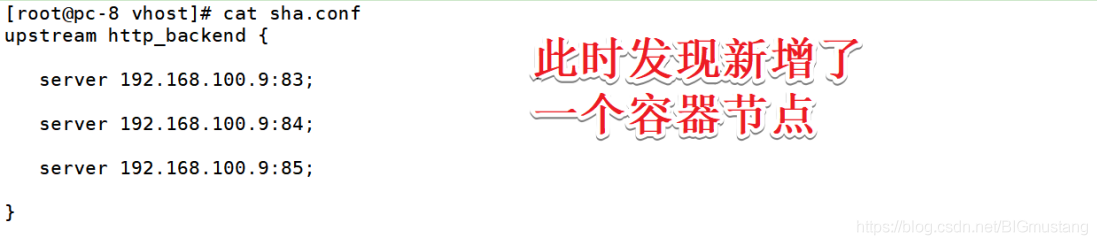

3.9 在 節點操作 新增一個容器，測驗 發現功能

docker run -itd --name test-05 -p 85:80 -h test05 nginx

查看組態檔

四 . 發散思維 ，如何 通過配置 將 apache 和 nginx 容器 一起進行輪詢訪問操作

這里有兩個實作方案

方案一 ，修改模板檔案

實作同時輪詢的方法，設定兩個upstream 進行分別匹配 nginx 和 httpd

[root@docker vhost]# vim /root/consul/nginx.ctmpl

upstream http_backend {
   {{range service "nginx"}}
    server {{.Address}}:{{.Port}};
     {{end}}
}

upstream http_httpd {
   {{range service "httpd"}}
    server {{.Address}}:{{.Port}};
     {{end}}
}

server {
  listen 1111;
  server_name localhost 192.168.100.8;
  access_log /var/log/nginx/cllt.cn-access.log;
upstream http_backend {
   {{range service "nginx"}}
    server {{.Address}}:{{.Port}};
     {{end}}
}

upstream http_httpd {
   {{range service "httpd"}}
    server {{.Address}}:{{.Port}};
     {{end}}
}

server {
  listen 1111;
  server_name localhost 192.168.100.8;
  access_log /var/log/nginx/cllt.cn-access.log;
  index index.html index.php;
  location / {
    proxy_set_header HOST $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header Client-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_pass http://http_backend;
  }
}
server {
  listen 2222;
  server_name localhost 192.168.100.8;
  access_log /var/log/httpd/cllt.cn-access.log;
  index index.html index.php;
  location / {
    proxy_set_header HOST $host;
    proxy_set_header X-Real-IP $remote_addr;
    proxy_set_header Client-IP $remote_addr;
    proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    proxy_pass http://http_httpd;
  }
}

結果可自行嘗試

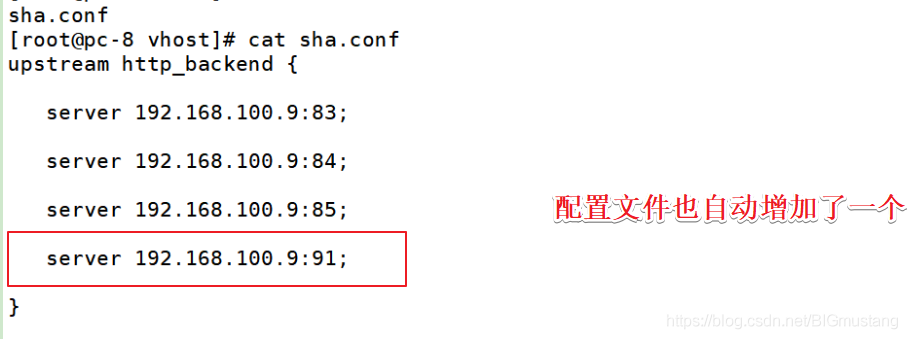

方案二 （騷操作，慎用）

將httpd像匯出，重命名為 nginx:new ,因為 它的過濾是 基于鏡像名來進行的，所以很有效果，
然后基于此鏡像創建容器，即可達到目的，

[root@server-9 opt]# docker run -itd -p 91:80  --name test-08 -h test08 nginx:new
cce37a01c5cd1bf1fa7b665eade83c78c7ee00574e118fe9a618c0f9ce26e582

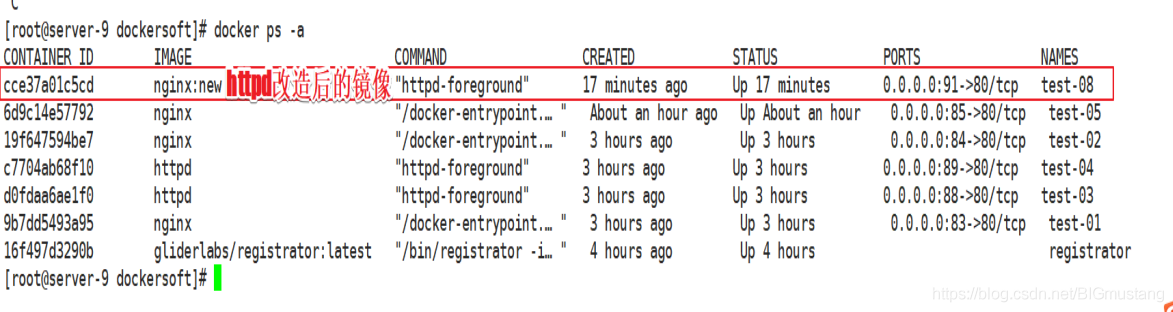

[root@server-9 opt]# docker ps -a
CONTAINER ID        IMAGE                           COMMAND                  CREATED             STATUS              PORTS                NAMES
cce37a01c5cd        nginx:new                       "httpd-foreground"       5 seconds ago       Up 5 seconds        0.0.0.0:91->80/tcp   test-08
6d9c14e57792        nginx                           "/docker-entrypoint.…"   50 minutes ago      Up 50 minutes       0.0.0.0:85->80/tcp   test-05
19f647594be7        nginx                           "/docker-entrypoint.…"   2 hours ago         Up 2 hours          0.0.0.0:84->80/tcp   test-02
c7704ab68f10        httpd                           "httpd-foreground"       2 hours ago         Up 2 hours          0.0.0.0:89->80/tcp   test-04
d0fdaa6ae1f0        httpd                           "httpd-foreground"       2 hours ago         Up 2 hours          0.0.0.0:88->80/tcp   test-03
9b7dd5493a95        nginx                           "/docker-entrypoint.…"   2 hours ago         Up 2 hours          0.0.0.0:83->80/tcp   test-01
16f497d3290b        gliderlabs/registrator:latest   "/bin/registrator -i…"   4 hours ago         Up 4 hours                               registrator
[root@server-9 opt]#

查看日志檔案

[root@server-9 ~]# docker logs -f test-08
AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 172.17.0.7. Set the 'ServerName' directive globally to suppress this message
AH00558: httpd: Could not reliably determine the server's fully qualified domain name, using 172.17.0.7. Set the 'ServerName' directive globally to suppress this message
[Wed Sep 23 11:50:23.484954 2020] [mpm_event:notice] [pid 1:tid 139876988019840] AH00489: Apache/2.4.46 (Unix) configured -- resuming normal operations
[Wed Sep 23 11:50:23.485102 2020] [core:notice] [pid 1:tid 139876988019840] AH00094: Command line: 'httpd -D FOREGROUND'
192.168.100.8 - - [23/Sep/2020:11:51:18 +0000] "GET / HTTP/1.0" 200 45
192.168.100.8 - - [23/Sep/2020:11:51:19 +0000] "GET / HTTP/1.0" 200 45
192.168.100.8 - - [23/Sep/2020:11:52:02 +0000] "GET / HTTP/1.0" 200 45
192.168.100.8 - - [23/Sep/2020:11:52:02 +0000] "GET / HTTP/1.0" 200 45
192.168.100.8 - - [23/Sep/2020:11:52:03 +0000] "GET / HTTP/1.0" 200 45
192.168.100.8 - - [23/Sep/2020:11:52:04 +0000] "GET / HTTP/1.0" 200 45
