LVS + Keepalived群集
- Keepalived 雙機熱備
- LVS + Keepalived 高可用群集
- 構建 LVS + Keepalived高可用群集
- 部署網路環境
- 配置新增負載調度器（192.168.100.20）
- 配置 負載調度器（192.168.100.21）
- 配置兩臺節點服務器、NFS共享服務器 中配置將不作改變
- 真機測驗
Keepalived 雙機熱備
-
Keepalived 簡介
Keepalived 起初是專門針對 LVS 設計的一款強大的輔助工具，主要用來提供故障切換（Failover）和健康檢查（Health Checking）功能 ；它可以判斷 LVS 負載均衡調度器、節點服務器的可用性，及時隔離并替換為新的服務器，當主機恢復后將其重新加入群集， -
Keepalived 的熱備方式
1、Keepalived 采用 VRRP（Virtual Router Redundancy Protocol, 虛擬路由冗余協議）熱備份協議，以軟體的方式實作 Linux 服務器的多機熱備功能，2、VRRP 是針對路由器的一種備份解決方案——由對臺路由器組成一個熱備組，通過共用的虛擬 IP地址對外提供服務；
每個熱備組內同一時刻只有一臺主路由提供服務，其他路由器處于冗余狀態，若當前的路由器失效，則其他路由會自動接替（優先級決定接替順序）虛擬IP地址，以繼續提供服務，3、熱備組內的每臺路由器都可能成為主路由器，虛擬路由器的IP地址（VIP）可以在熱備組內的路由器之前進行轉移，所以也稱為漂移IP地址，使用 keepalived 時，漂移地址的實作不需要手動建立虛擬介面的配置，而是由 keepalived 根據組態檔自動管理，
LVS + Keepalived 高可用群集
-
Keepalived 的設計目標是構建高可用的 LVS 負載均衡群集，可以呼叫 ipvsadm 工具來創建虛擬服務器、管理服務器池，而不僅僅用作雙機熱備
-
使用 Keepalived 構建 LVS 群集更加簡便易用
-
主要優勢：對 LVS負載調度器實作熱備切換，提高可用性；對服務器池中的節點進行健康檢查，自動移除失效節點，恢復后再重新加入
-
在基于 LVS + Keepalived 實作的 LVS 群集結構中，至少包括兩臺熱備的負載調度器，三臺以上的節點服務器
-
使用 Keepalived 構建 LVS 群集時，也需要用到 ipvsadm 工具，但大部分作業會由 Keepalived 自動完成，不需要手動執行 ipvsadm （除了查看和監控群集以外）
構建 LVS + Keepalived高可用群集
本次演示將以 DR模式的 LVS 群集為基礎，增加一臺 負載調度器，使用 keepalived 來實作 主、從調度器的熱備，從而構建兼有負載均衡、高可用兩種能力的 LVS 網站群集平臺
本次演示以此為基礎：LVS負載均衡 – DR模式
部署網路環境
并不需要 eNsp 拓撲圖來實作，只需要新增一臺 負載調度器 即可，
1、一臺調度器（vm1連接方式）
更改 ip ：192.168.100.21/24 網關：192.168.100.1 重啟網卡；
2、兩臺節點服務器（vm1連接方式）
更改 ip ：192.168.100.22/24 網關：192.168.100.1 重啟網卡；
更改 ip ：192.168.100.23/24 網關：192.168.100.1 重啟網卡；
3、一臺NFS共享存盤器（vm1連接方式）
更改 ip ：192.168.100.24/24 網關：192.168.100.1 重啟網卡
4、新增一臺調度器（vm1連接方式）
更改 ip ：192.168.100.20/24 網關：192.168.100.1 重啟網卡
關閉防火墻、核心防護、安裝本地 yum源
除了兩臺調度器需要更改配置外，其余的不需要再配置
配置新增負載調度器（192.168.100.20）
- 此負載調度器將作為 master 主調度器
【1】調整/proc回應引數
[root@localhost network-scripts]# vi /etc/sysctl.conf
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
[root@localhost network-scripts]# sysctl -p ###生效
net.ipv4.conf.all.send_redirects = 0
net.ipv4.conf.default.send_redirects = 0
net.ipv4.conf.ens33.send_redirects = 0
【2】調整keepalived引數
[root@localhost ~]# yum -y install keepalived ipvsadm
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak ####必須要備份一下
[root@localhost keepalived]# vi keepalived.conf ####為了防止改錯，將原內容全部洗掉，插入添加以下內容
global_defs {
router_id HA_TEST_R1
}
vrrp_instance VI_1 {
state MASTER
interface ens33
virtual_router_id 1
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.100.100
}
}
virtual_server 192.168.100.100 80 {
delay_loop 15
lb_algo rr
lb_kind DR
persistence 60
protocol TCP
real_server 192.168.100.22 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
real_server 192.168.100.23 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
}
[root@localhost keepalived]# systemctl start keepalived ####啟動keepalived
[root@localhost keepalived]# systemctl enable keepalived ####開機啟動keepalived

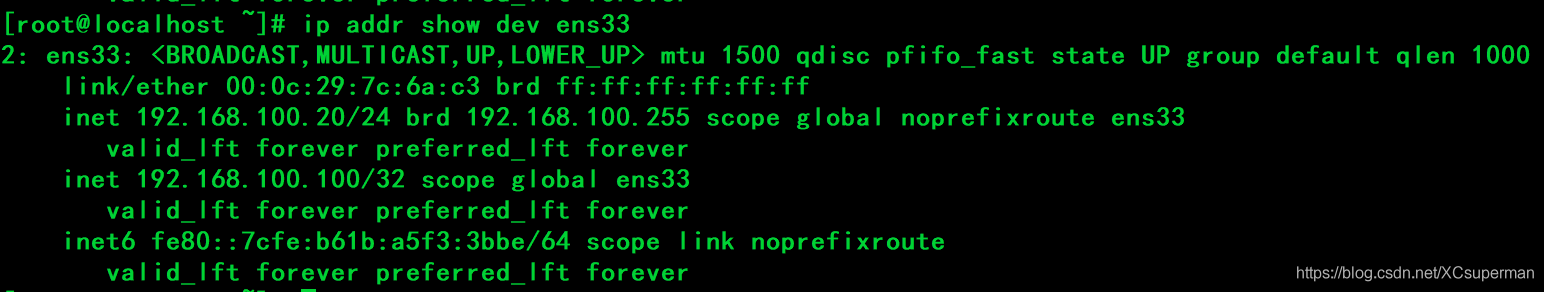

[root@localhost keepalived]# ip addr show dev ens33 ####查看主控制IP地址和漂移地址
- ！！！下面內容只是上述腳本的解釋，不作輸出 ，只作參考 ！！！
global_defs {
router_id HA_TEST_R1 ####本路由器（服務器）的名稱 HA_TEST_R1
}
vrrp_instance VI_1 { ####定義VRRP熱備實列
state MASTER ####熱備狀態，master表示主服務器
interface ens33 ####表示承載VIP地址的物理介面
virtual_router_id 1 ####虛擬路由器的ID號，每個熱備組保持一致
priority 100 ####優先級，優先級越大優先級越高
advert_int 1 ####通告間隔秒數（心跳頻率）
authentication { ####認證資訊，每個熱備組保持一致
auth_type PASS ####認證型別
auth_pass 123456 ####認證密碼
}
virtual_ipaddress { ####漂移地址（VIP），可以是多個
192.168.100.100
}
}
virtual_server 192.168.100.100 80 { ####虛擬服務器地址（VIP）、埠
delay_loop 15 ####健康檢查的時間間隔（秒）
lb_algo rr ####輪詢調度演算法
lb_kind DR ####直接路由（DR）群集作業模式
persistence 60 ####連接保持時間（秒），若啟用請去掉！號
protocol TCP ####應用服務采用的是TCP協議
real_server 192.168.100.22 80 { ####第一個WEB站點的地址，埠
weight 1 ####節點的權重
TCP_CHECK { ####健康檢查方式
connect_port 80 ####檢查埠目標
connect_timeout 3 ####連接超時（秒）
nb_get_retry 3 ####重試次數
delay_before_retry 4 ####重試間隔（秒）
}
}
real_server 192.168.100.23 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
}
配置 負載調度器（192.168.100.21）
- 此負載調度器將作為 backup 備用調度器
【1】清除負載分配策略
[root@localhost /]# ipvsadm -C ####因為 keepalived 會自動分配，不清除的可能會沖突
【2】調整keepalived引數
[root@localhost ~]# yum -y install keepalived ipvsadm
[root@localhost ~]# cd /etc/keepalived/
[root@localhost keepalived]# cp keepalived.conf keepalived.conf.bak
[root@localhost keepalived]# vi keepalived.conf
global_defs {
router_id HA_TEST_R2
}
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 1
priority 99
advert_int 1
authentication {
auth_type PASS
auth_pass 123456
}
virtual_ipaddress {
192.168.100.100
}
}
virtual_server 192.168.100.100 80 {
delay_loop 15
lb_algo rr
lb_kind DR
persistence 60
protocol TCP
real_server 192.168.100.22 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
real_server 192.168.100.23 80 {
weight 1
TCP_CHECK {
connect_port 80
connect_timeout 3
nb_get_retry 3
delay_before_retry 4
}
}
}
[root@localhost keepalived]# systemctl start keepalived ####啟動keepalived
[root@localhost keepalived]# systemctl enable keepalived ####開機啟動keepalived

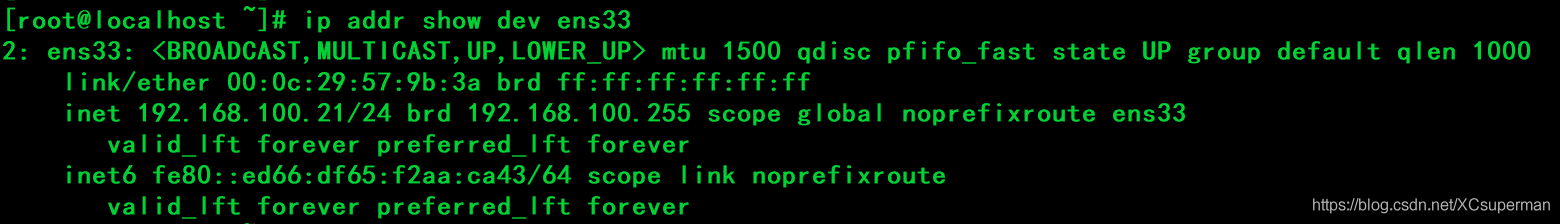

[root@localhost keepalived]# ip addr show dev ens33 ####查看主控制IP地址和漂移地址
此時主服務器仍然在線，VIP地址實際上仍然由主服務器控制，其他服務器處于備用狀態，因此在備用服務器中將不會為 ens33 介面添加 VIP 地址
-
！！！ 在 backup 備用調度器中 腳本 只要調整幾個引數值就行了，下面不作輸出，只作為參考 ！！！
global_defs { router_id HA_TEST_R2 #### 本路由器（服務器）的名稱 HA_TEST_R2 } ......... ... vrrp_instance VI_1 { state BACKUP #####熱備狀態，backup 表示備用服務器 interface ens33 virtual_router_id 1 priority 99 #####優先級，數值應低于主服務器 ....... .....
配置兩臺節點服務器、NFS共享服務器 中配置將不作改變
配置請參考：LVS 負載均衡群集 ---------- DR（直連路由）模式
真機測驗
-

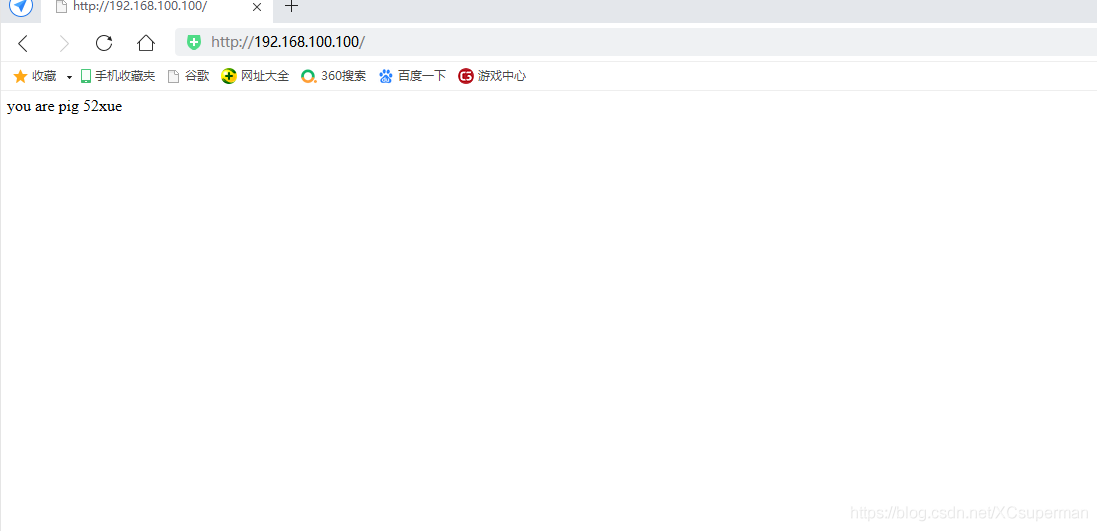

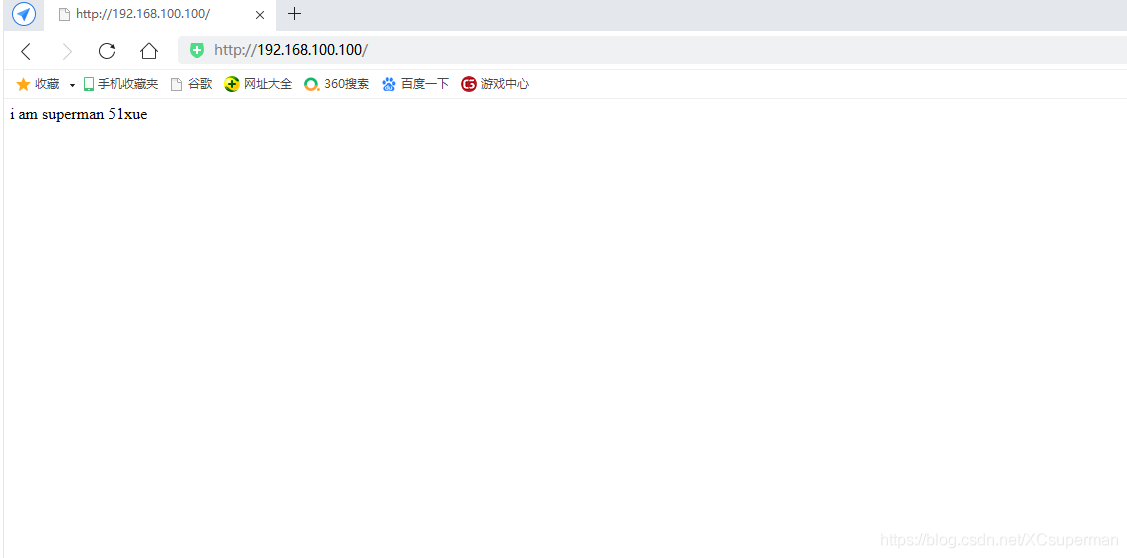

web 訪問測驗
-
測驗連通性

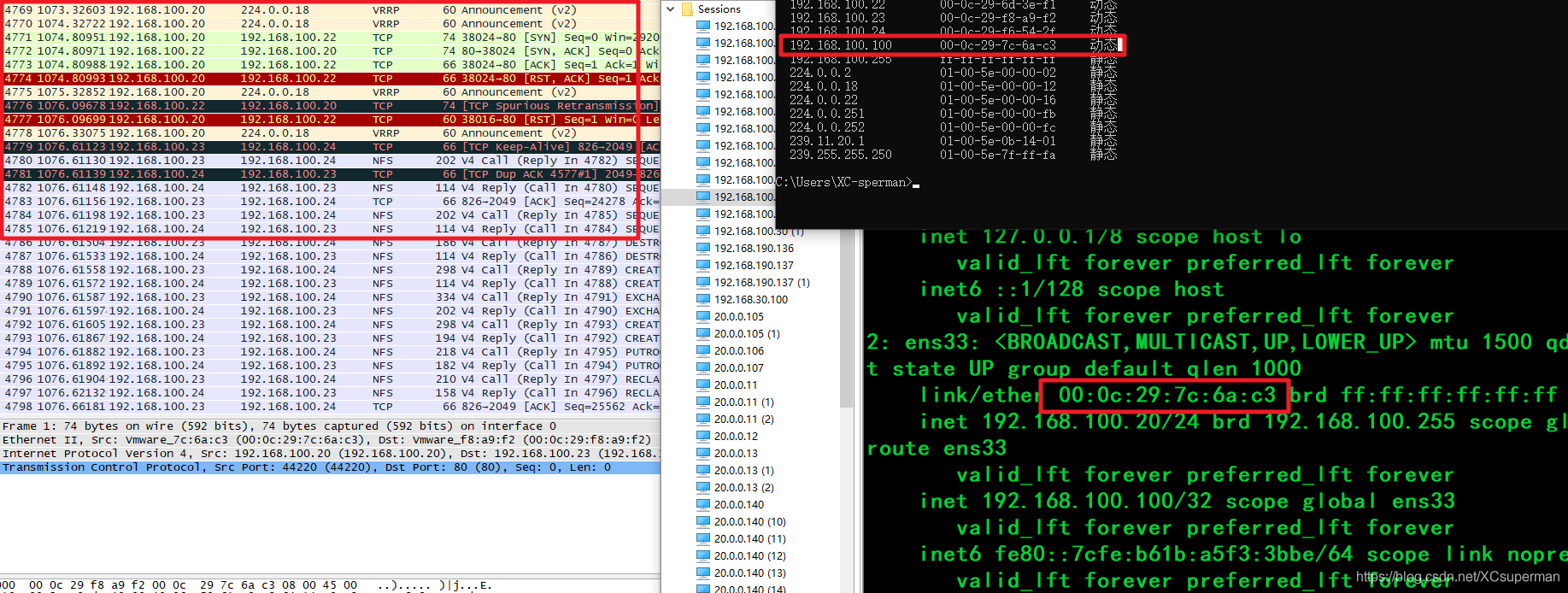

主調度器啟用時，ARP請求 MAC地址 為 主調度器的地址

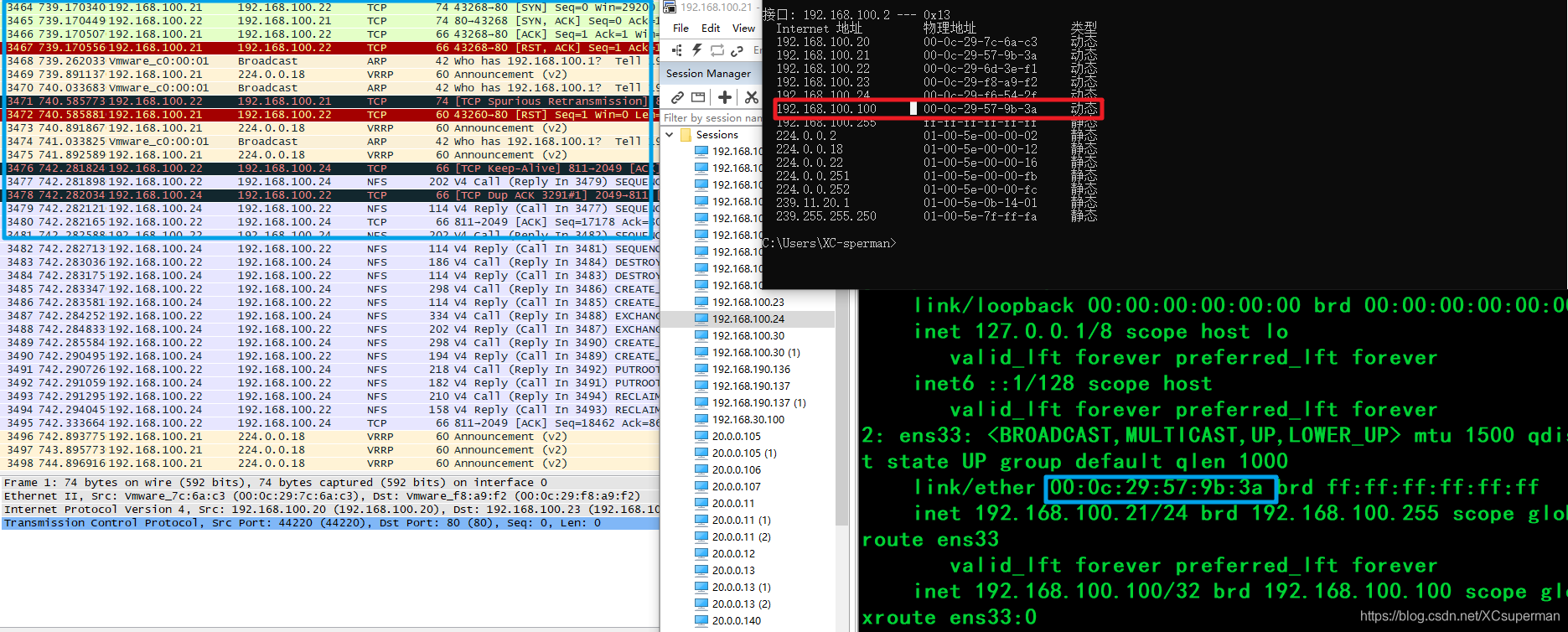

主調度器禁用時，ARP請求 MAC地址 為 備用調度器的地址
